带旋转垫的C形锁紧虎钳卡箍结构设计

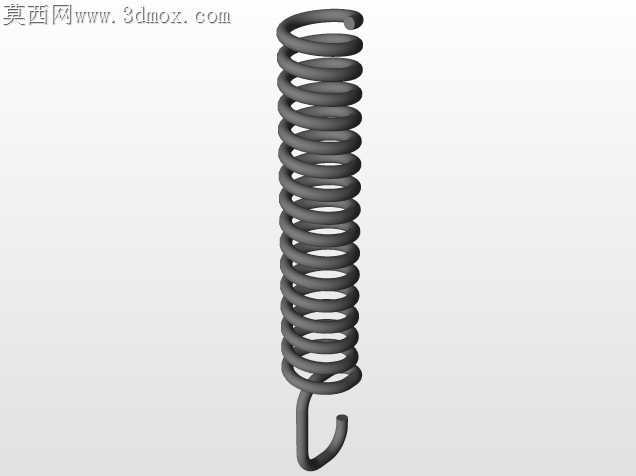

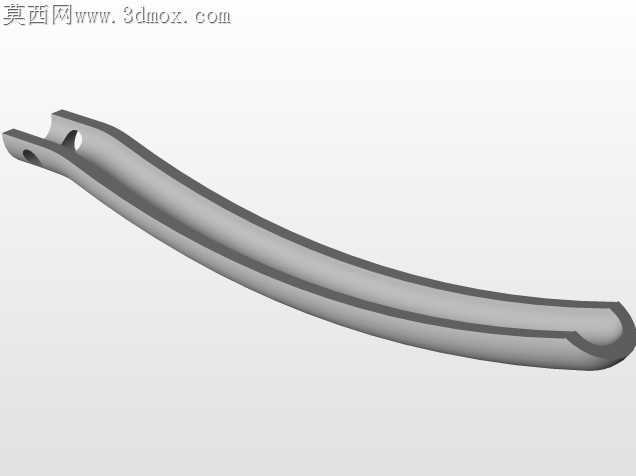

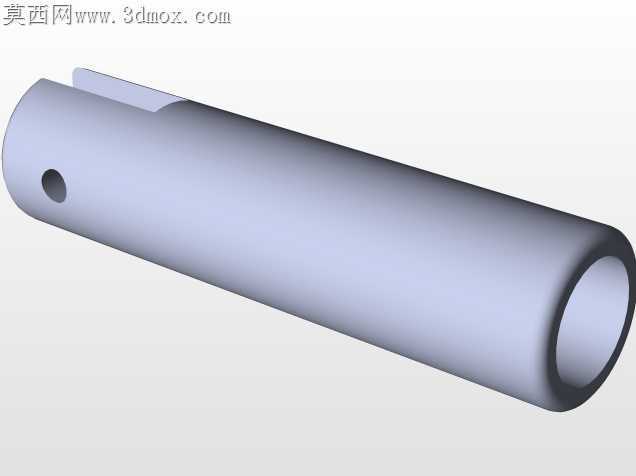

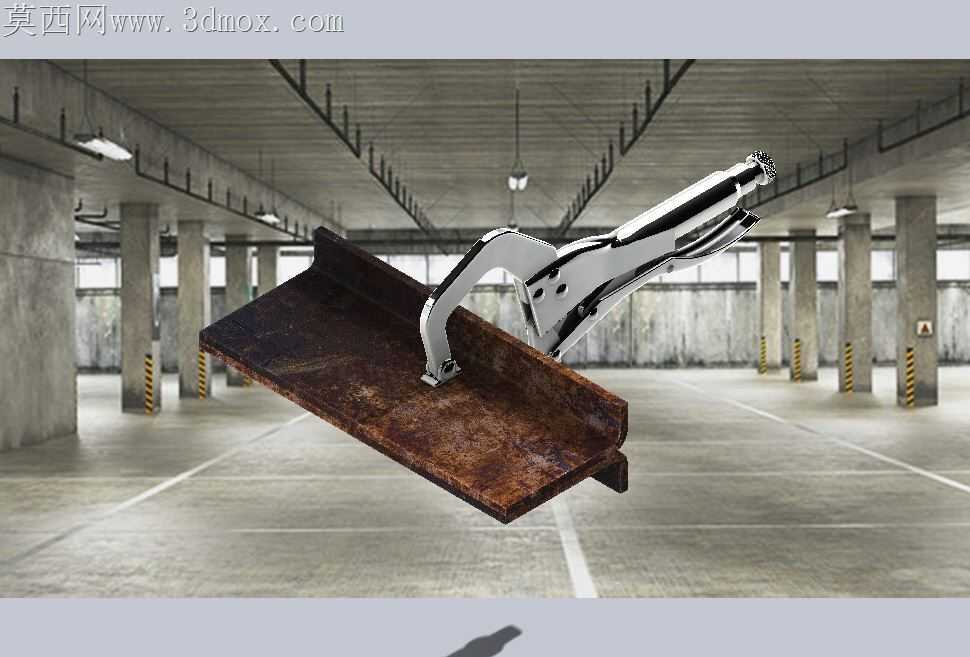

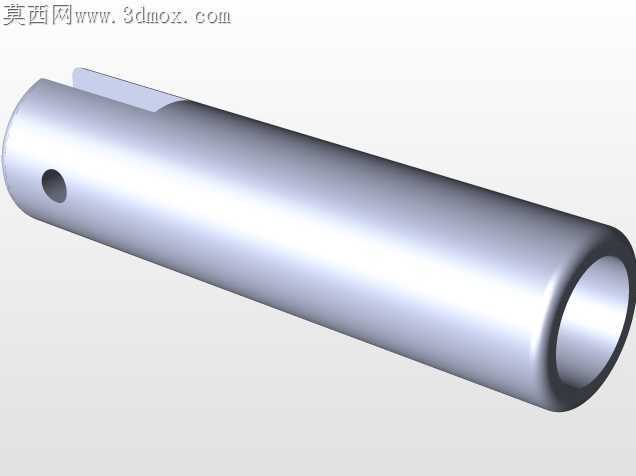

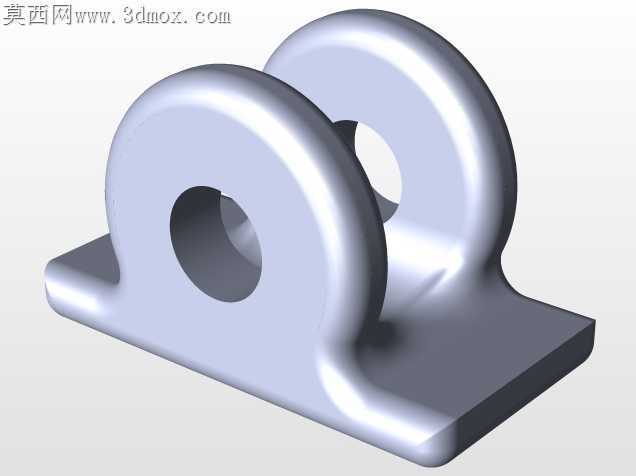

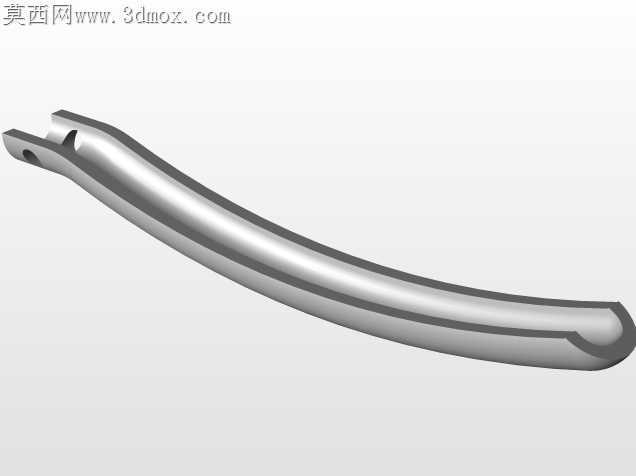

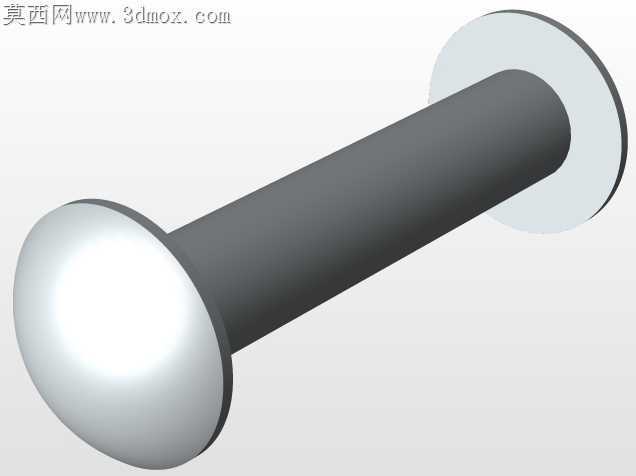

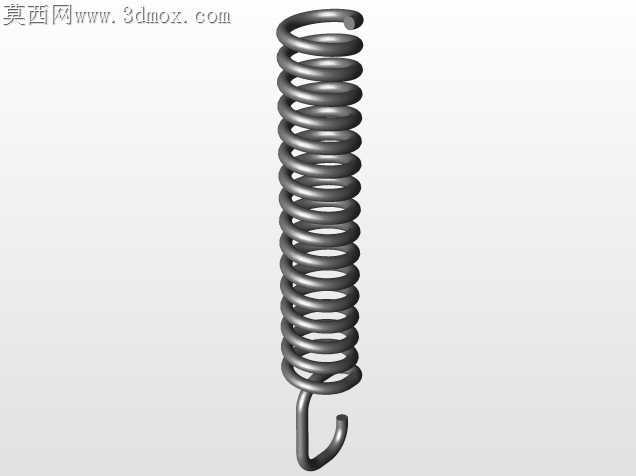

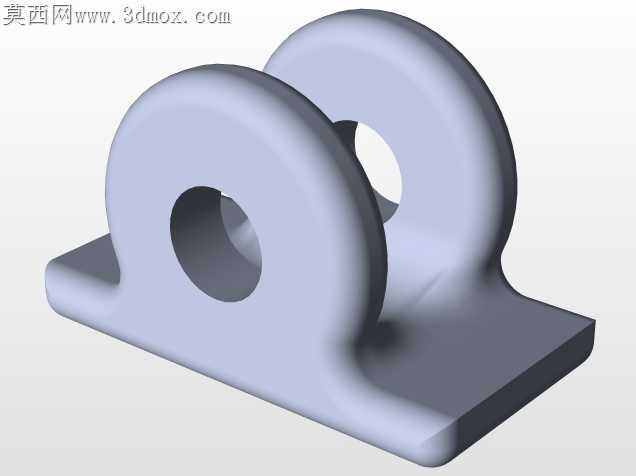

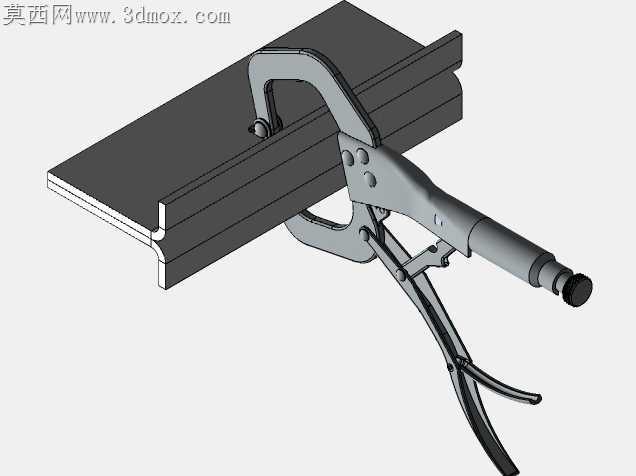

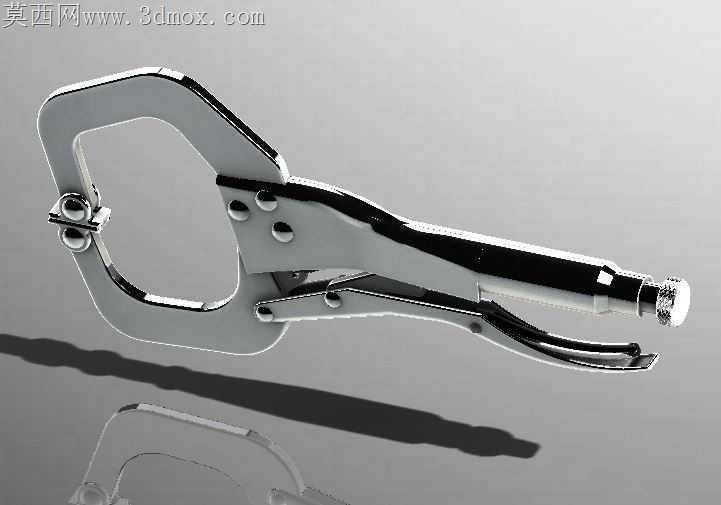

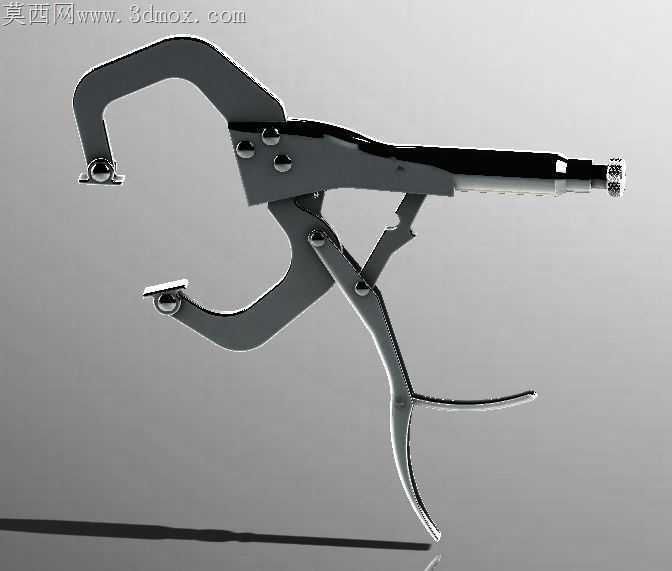

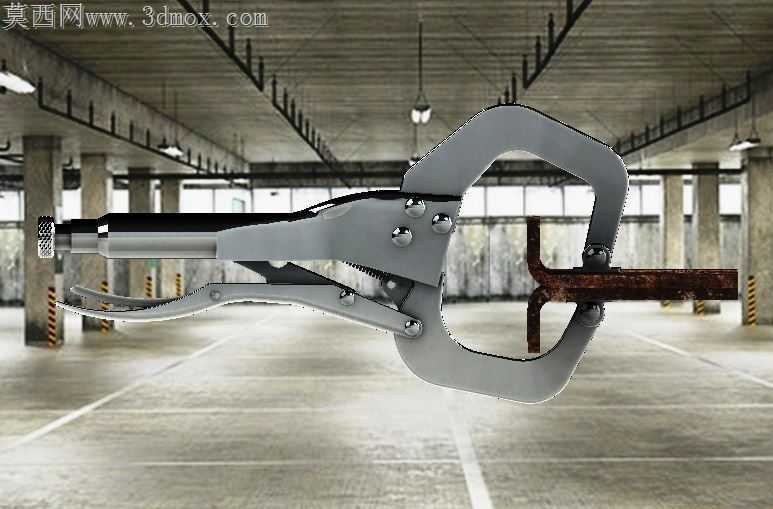

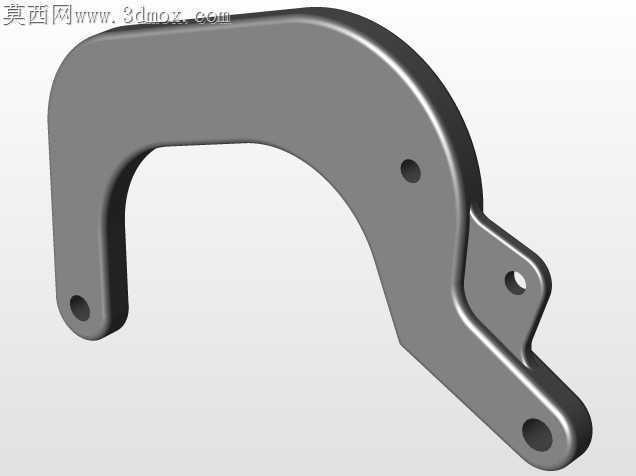

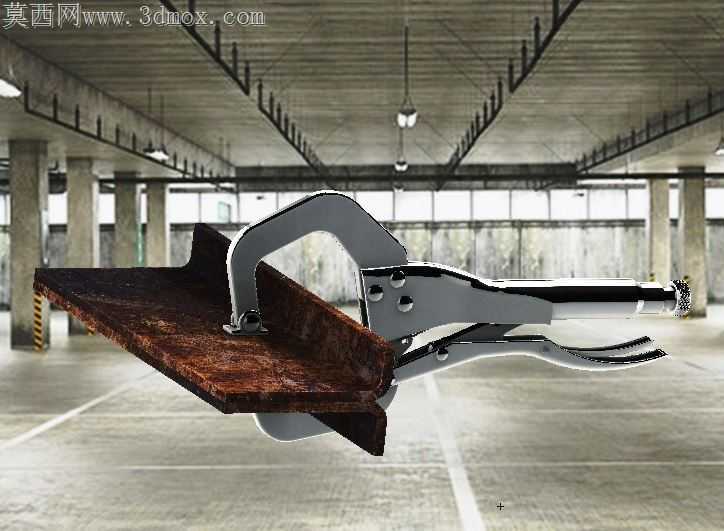

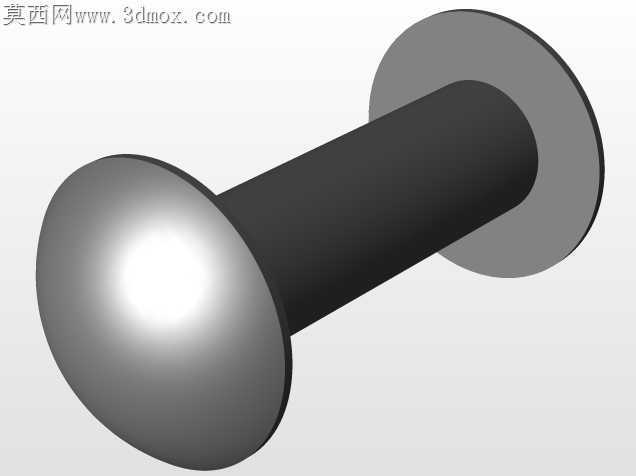

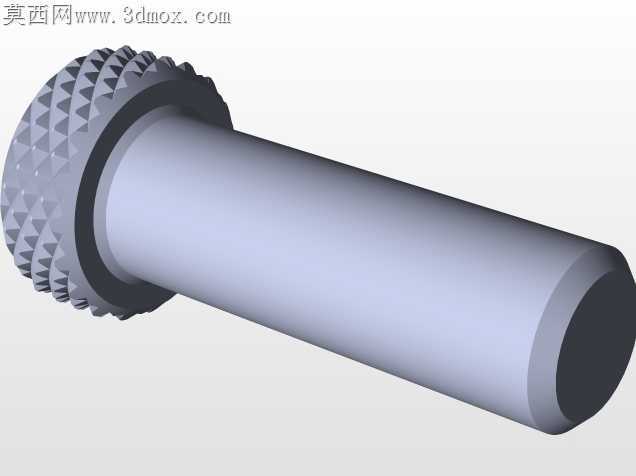

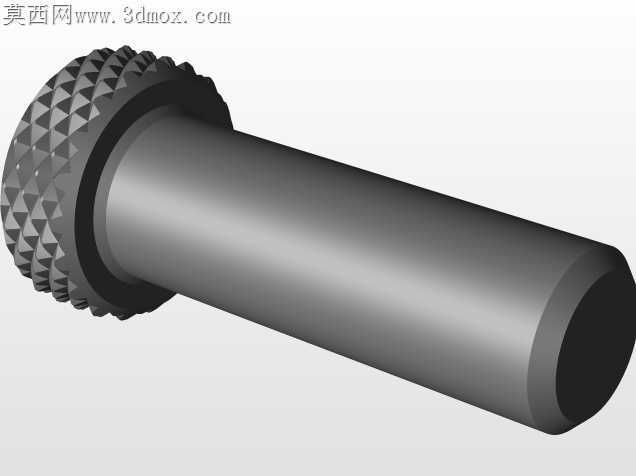

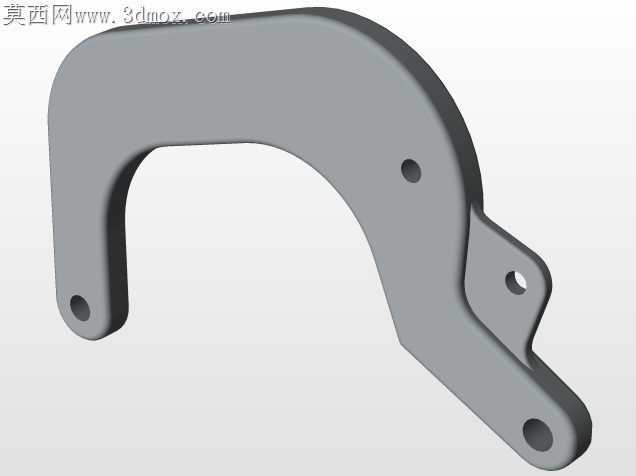

车间现场用普通C型大力钳夹持异形工件时，常出现压痕过深、夹持偏斜、锁紧后工件滑移的问题，根源在于钳口接触面积固定、锁紧力传导路径存在偏载，长期使用还会因钳口磨损导致夹持精度快速下降。这款带旋转垫的锁紧卡箍，在钳口铰接位置做了双铆钉浮动连接设计，旋转垫可随工件表面轮廓自适应偏转±12°，接触压强比固定钳口降低40%以上，薄铝板、焊接件这类易变形工件夹持时不会出现局部压溃。钳身C形开口的过渡圆角做了变半径处理，靠近钳口位置圆角半径收窄至3mm，靠近手柄铰接处圆角放大至8mm，既保证开口深度足够容纳大尺寸管件，又避免应力集中导致钳身长期受力开裂，实际做1200N锁紧力疲劳测试时，过渡圆角位置未出现微裂纹。锁紧螺杆末端的调压旋钮做了滚花防滑处理，旋钮与螺杆之间加装了铜质减磨垫片，反复锁紧松开时不会出现螺杆跟转、旋钮卡滞的问题，手柄处的解锁拨片做了内凹弧度设计，戴劳保手套操作时也能单指快速触发解锁，不会出现手套勾挂结构棱边的隐患。旋转垫与钳身的铰接间隙控制在0.08mm-0.12mm之间，间隙过小会导致旋转垫偏转卡滞，间隙过大则会出现夹持晃动，加工时铰接孔采用铰刀精加工，铆钉采用冷镦工艺成型，铆接后旋转垫可灵活转动但无径向窜动。钳身表面做了镀铬处理，镀层厚度控制在0.02mm，既提升防锈能力，又不会因为镀层过厚导致铰接位置装配过紧，渲染时金属材质的反光度调试到0.7，模拟车间使用后轻微磨损的哑光金属质感，阴影边缘做了轻微柔化处理，还原真实工装的厚重质感。这类锁紧卡箍可用于焊接工位临时固定工件、管件粘接时的施压定位、钣金件校形时的辅助夹持，相比普通大力钳，夹持稳定性提升60%，工件表面损伤率降低80%，适配多场景的工装夹持需求。
