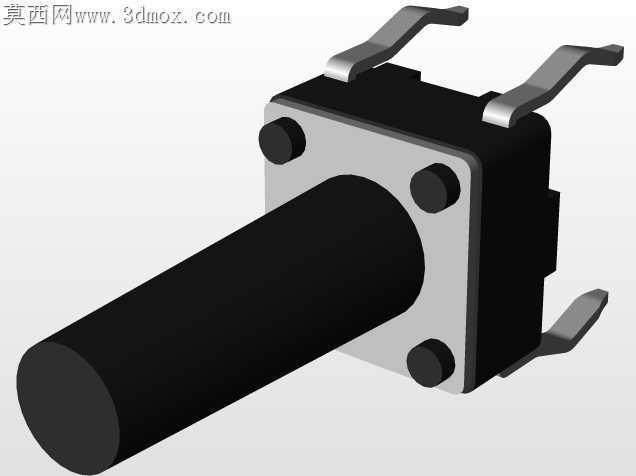

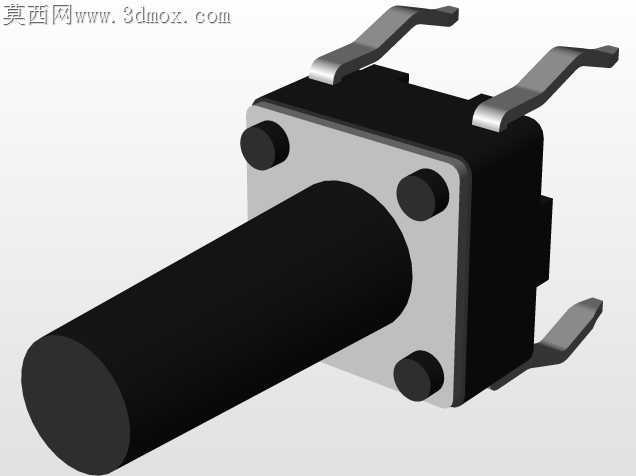

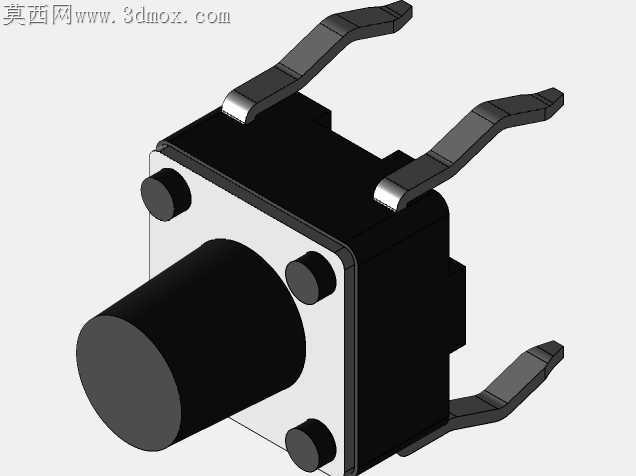

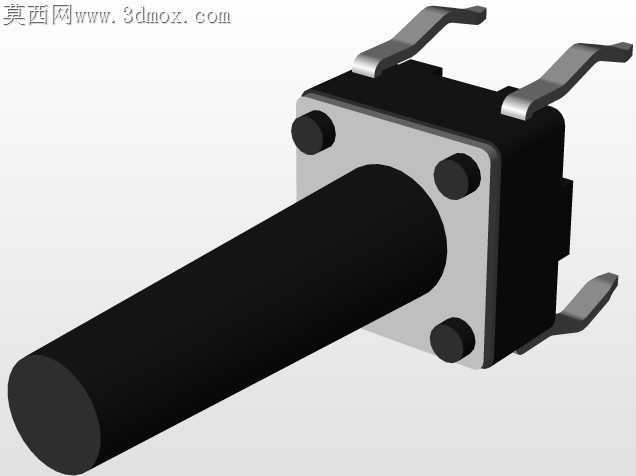

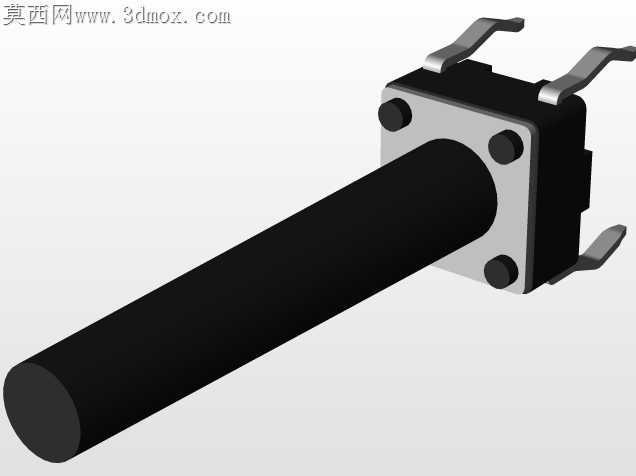

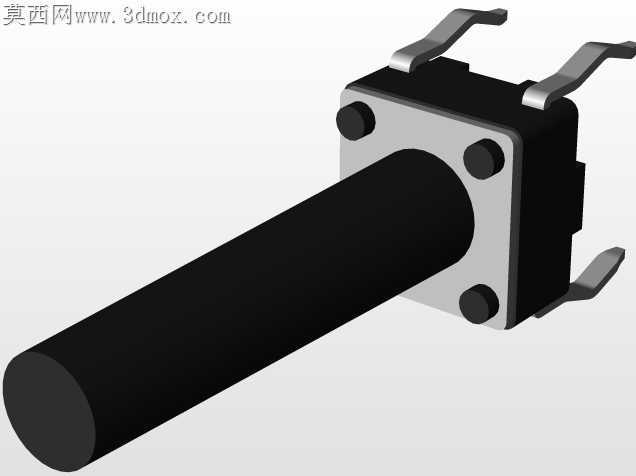

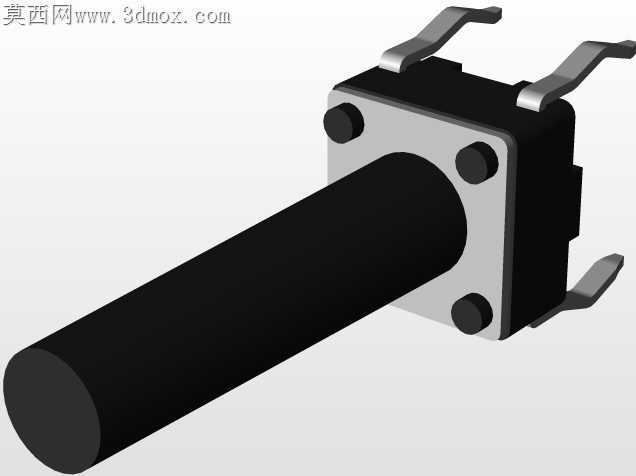

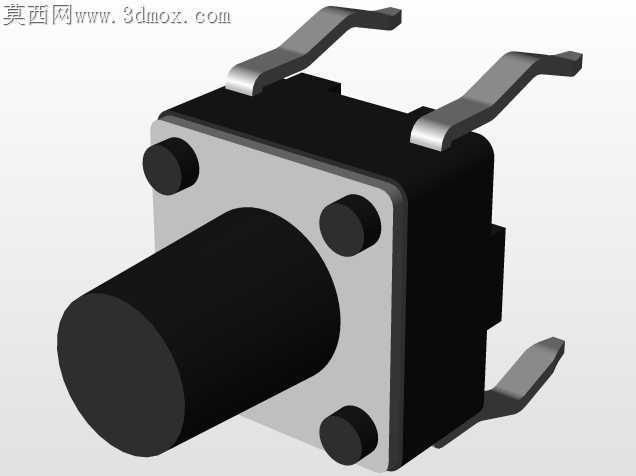

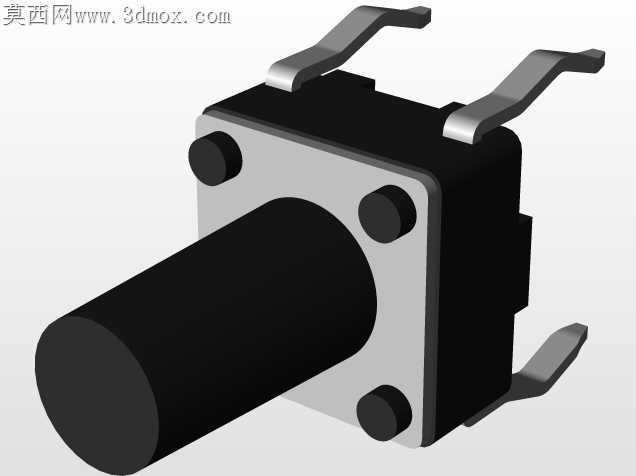

6x6规格多高度轻触按键安装结构

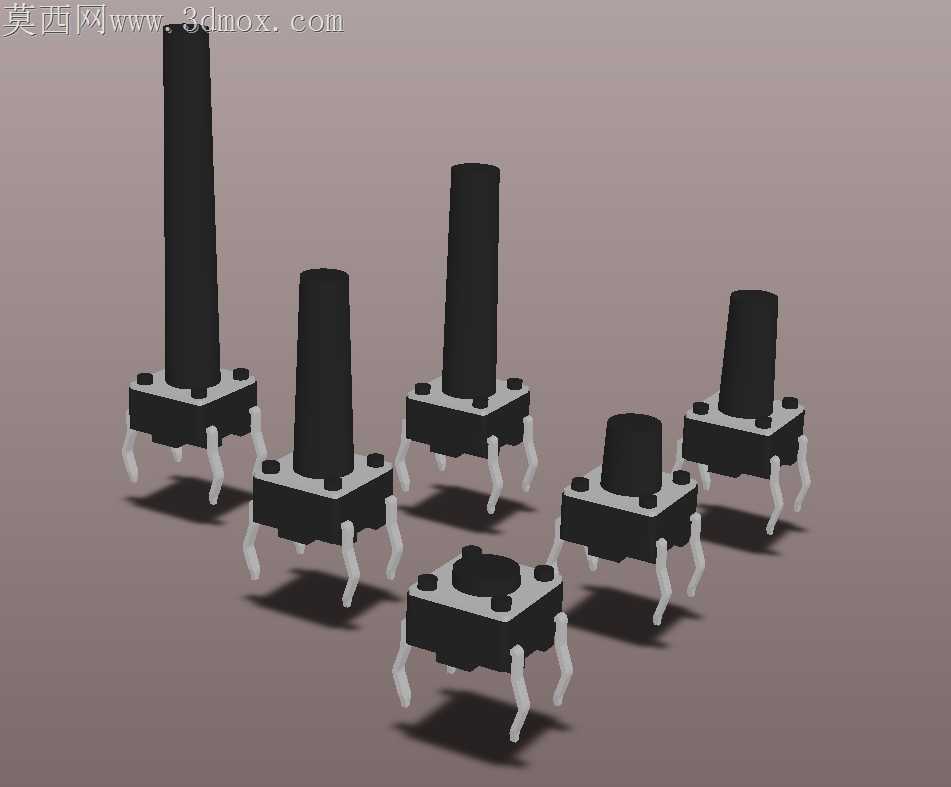

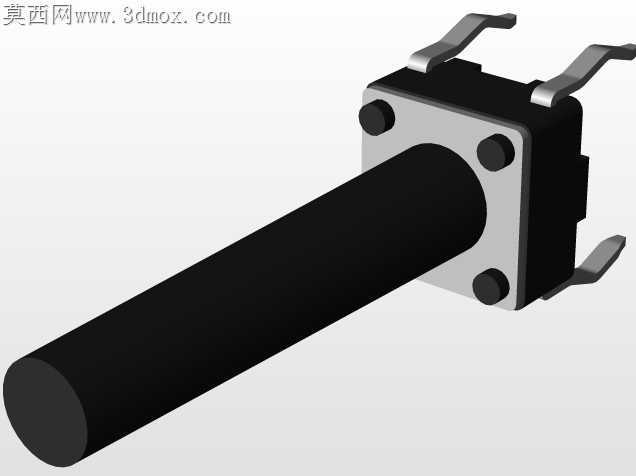

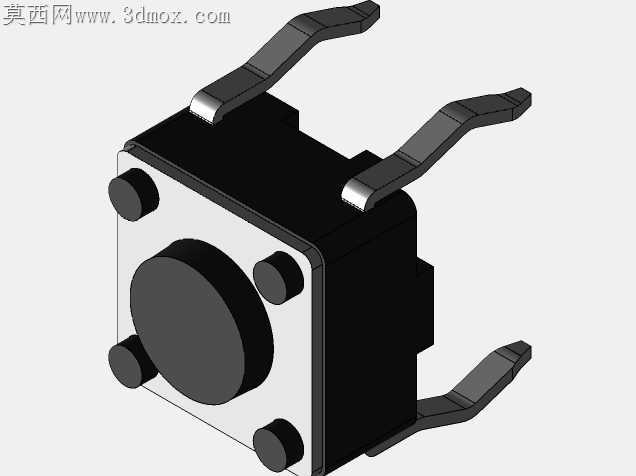

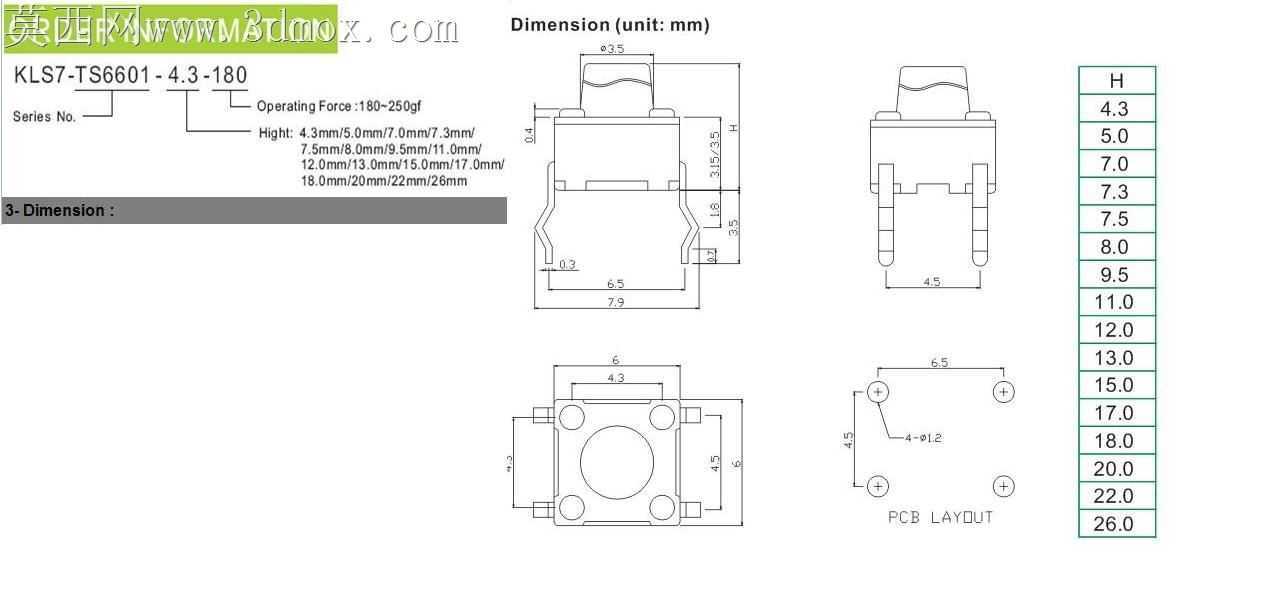

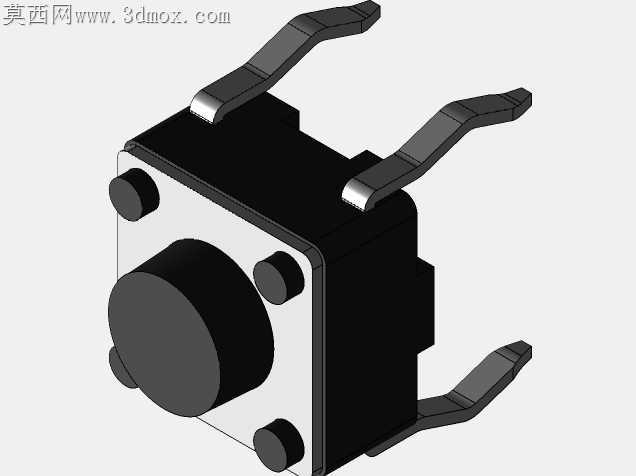

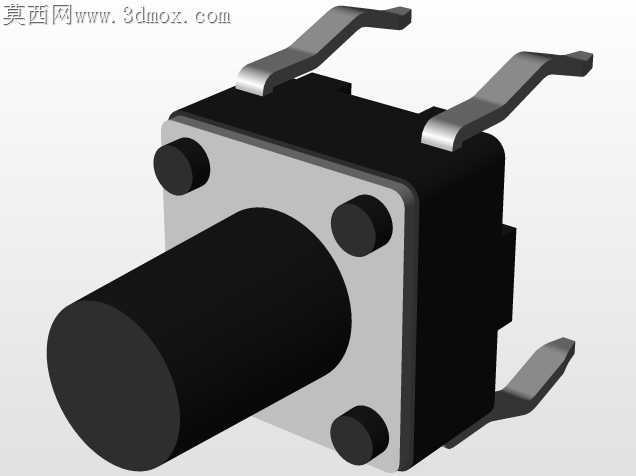

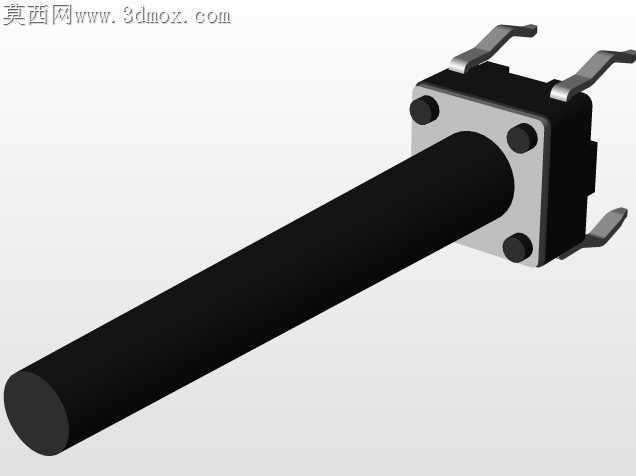

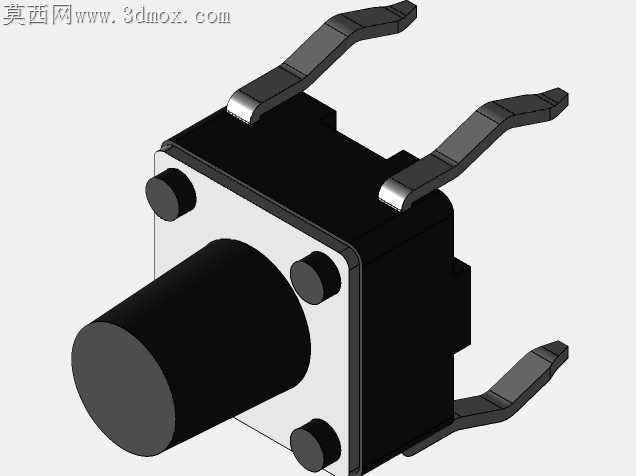

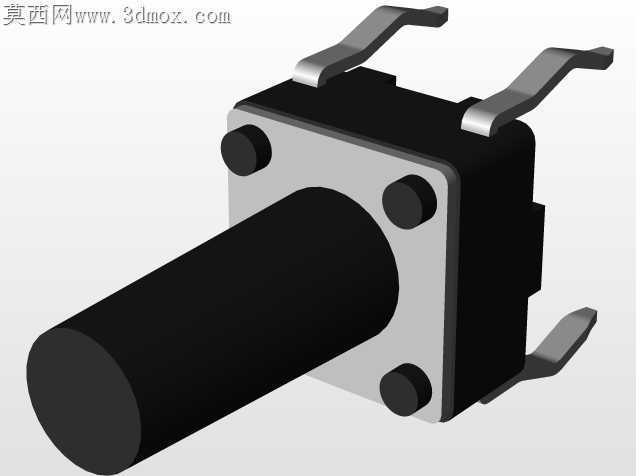

板载按键装配时最容易出现的问题，是插脚过波峰焊后出现本体浮高、按压卡涩，根源往往在安装基准面的公差预留与插脚导向结构的设计偏差上。这套6x6规格的按键安装结构，把插脚端部做了15度的斜切导向，插装时即便PCB焊盘孔位存在±0.1mm的位置偏移，斜切面也能顺着孔壁滑入对位，不会出现插脚顶弯、本体歪斜的情况，省去产线人工扶正的工序。按键本体的方形安装基座四个角做了0.2mm的倒角避让，对应PCB上的丝印定位框时，不会因为板边丝印溢墨出现基座放不平的问题，基座底面和PCB板面预留0.05mm的间隙，过焊时助焊剂挥发的气体能从间隙排出，不会在按键底部形成密闭空腔残留助焊剂结晶，长期使用后不会出现按压触感发黏的问题。不同高度规格的按键本体，按压行程的同轴度公差控制在0.08mm以内，按压头和基座内腔的配合间隙留了0.03mm，既不会因为间隙过小出现温度变化后卡滞，也不会因为间隙过大出现按压晃动感。PCB布局的焊盘位置做了椭圆形的加长设计，手工返修时焊锡有足够的流动空间，不会因为焊盘太小导致拆焊时焊盘脱落。按键侧面的定位凸台高度做了0.3mm的限位，装配时如果插脚插歪，凸台会提前抵到PCB板面，不会出现插脚过度插入导致本体变形的情况。按压头的顶部做了微弧面处理，和设备外壳的按键帽配合时，接触应力均匀分布，不会出现单边受力导致的按压偏斜。不同高度的规格覆盖了从薄壳手持设备到厚面板工控设备的安装需求，每个高度的基座尺寸保持一致，PCB layout时可以通用同一套封装，不用针对不同按键高度重新调整板上布局，大幅减少硬件设计的重复工作量。插脚的材质选用弹性铜材，过两次回流焊后依然能保持足够的插拔力，不会出现使用一段时间后引脚虚焊脱落的问题。基座的塑料材质选用耐温PA66，过260度波峰焊时不会出现本体变形、内腔卡滞的问题，长期在-20度到80度的工况下使用，材质不会脆化开裂。
