螺母嵌合金属环创意机械结构设计

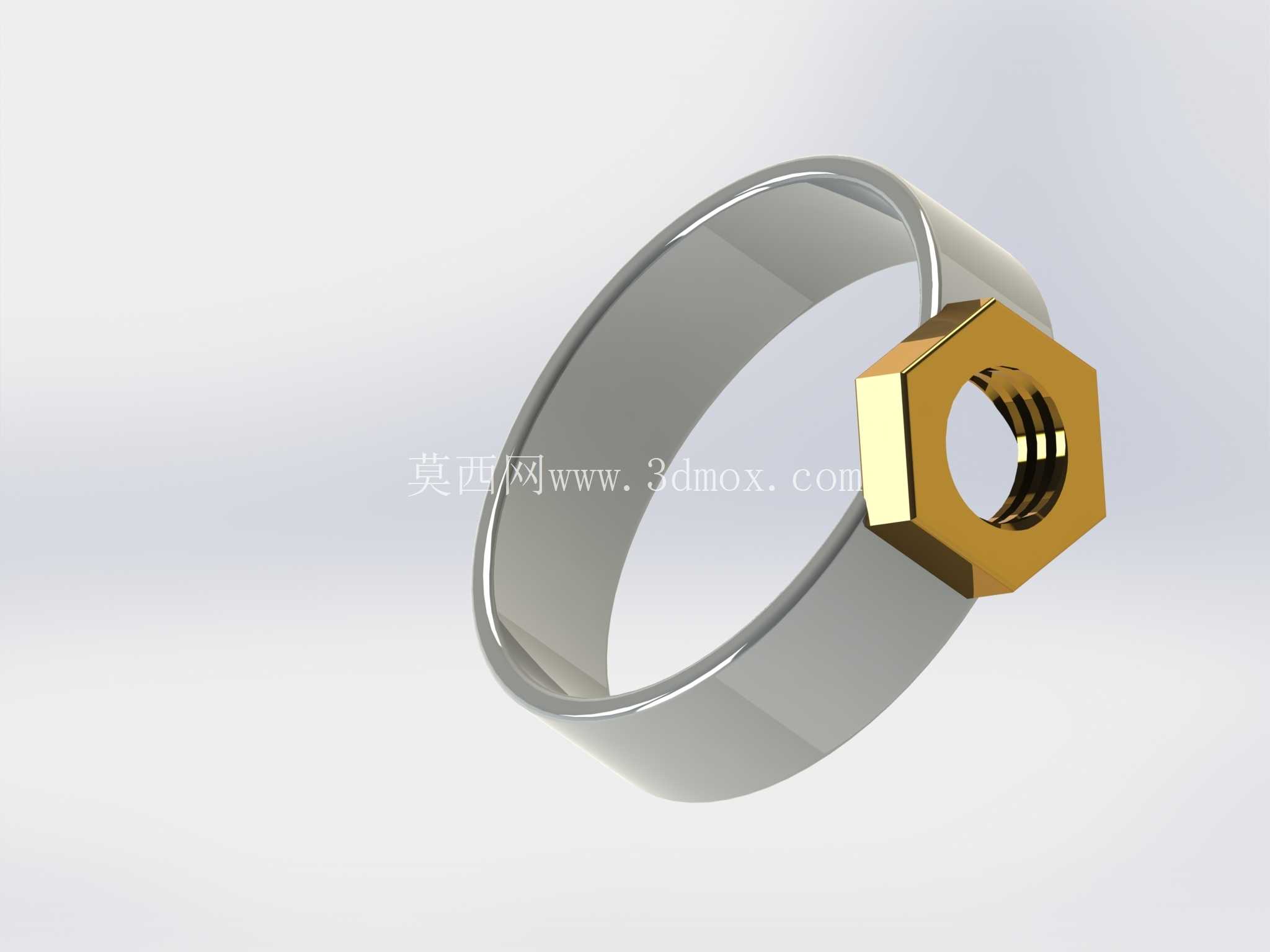

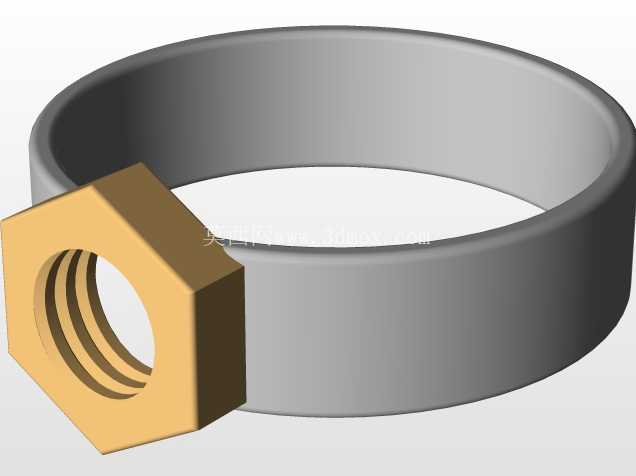

　　从实际应用场景看，这类结构可以直接用在小型试验台的快拆锁紧部位，比如教学用机械原理演示台的杆件固定端，金属环的内孔可以穿入光轴做滑动导向，六角端拧入紧定螺钉就能实现轴上位置的快速锁定，相比单独采购卡环和螺母再拼接，一体化结构没有拼接缝隙，不会在频繁拆装的过程中积存切削液或者金属碎屑，清理维护的工作量能降低不少。设计过程中首先确定了金属环的壁厚，按照常用的手动施力场景，环的壁厚控制在3mm，既保证手持的时候不会因为壁太薄硌手，也不会因为壁过厚增加不必要的零件重量，环的外圆做了0.2mm的圆角过渡，避免锐边划伤操作人员的手部，内孔的公差按照H7级加工，和常用的直径20mm光轴配合时，滑动阻力适中，不会出现卡滞或者旷量过大的问题。这款将标准六角螺母与光滑金属环结合的创意结构，最初的设计出发点是解决小型工装夹具上的快换定位痛点——在小空间手动装配场景里，常规的光面环规容易在工位上滚落，单独的螺母又缺少手持施力的舒适握持段，把两者做一体化整合后，金属环段刚好能卡入工位旁的定位卡槽，六角螺母段既可以配合扳手施加锁紧扭矩，也能作为手持推拉的受力部位，不用额外在零件上加工防滑滚花，减少了一道机加工序。六角螺母部分直接沿用了标准M12螺母的外形尺寸，对边距离18mm，厚度8mm，和金属环的连接位置做了R1.5mm的过渡圆角，避免连接处出现应力集中，在反复承受扳手拧紧扭矩的时候，不会在环和螺母的衔接位置出现断裂。安装边界上，整个零件的轴向总长度控制在22mm，径向最大尺寸就是六角螺母的对边18mm，在做工位布局的时候，只需要预留直径20mm的穿轴空间，以及侧面19mm的扳手操作空间即可，不需要额外预留其他安装余量，能适配很多紧凑空间的安装需求。

　　从功能特性上看，这个结构同时具备了导向环的滑动支撑作用和螺母的螺纹锁紧作用，金属环的外圆表面做了抛光处理，在和卡槽配合做周向定位的时候，摩擦阻力小，插拔顺畅，六角部分的端面做了平面度管控，和被压紧件贴合的时候，接触面积能达到90%以上，锁紧的时候不会出现偏斜，保证压紧力均匀分布。设计时特意没有在金属环表面做额外的防滑纹路，是考虑到这类零件如果用在无尘车间的试验设备上，光滑表面更容易擦拭清洁，不会积存灰尘，而六角部分本身的棱角就足够提供拧动时的摩擦力，即使手上沾有少量润滑油，也能顺利拧动不会打滑。

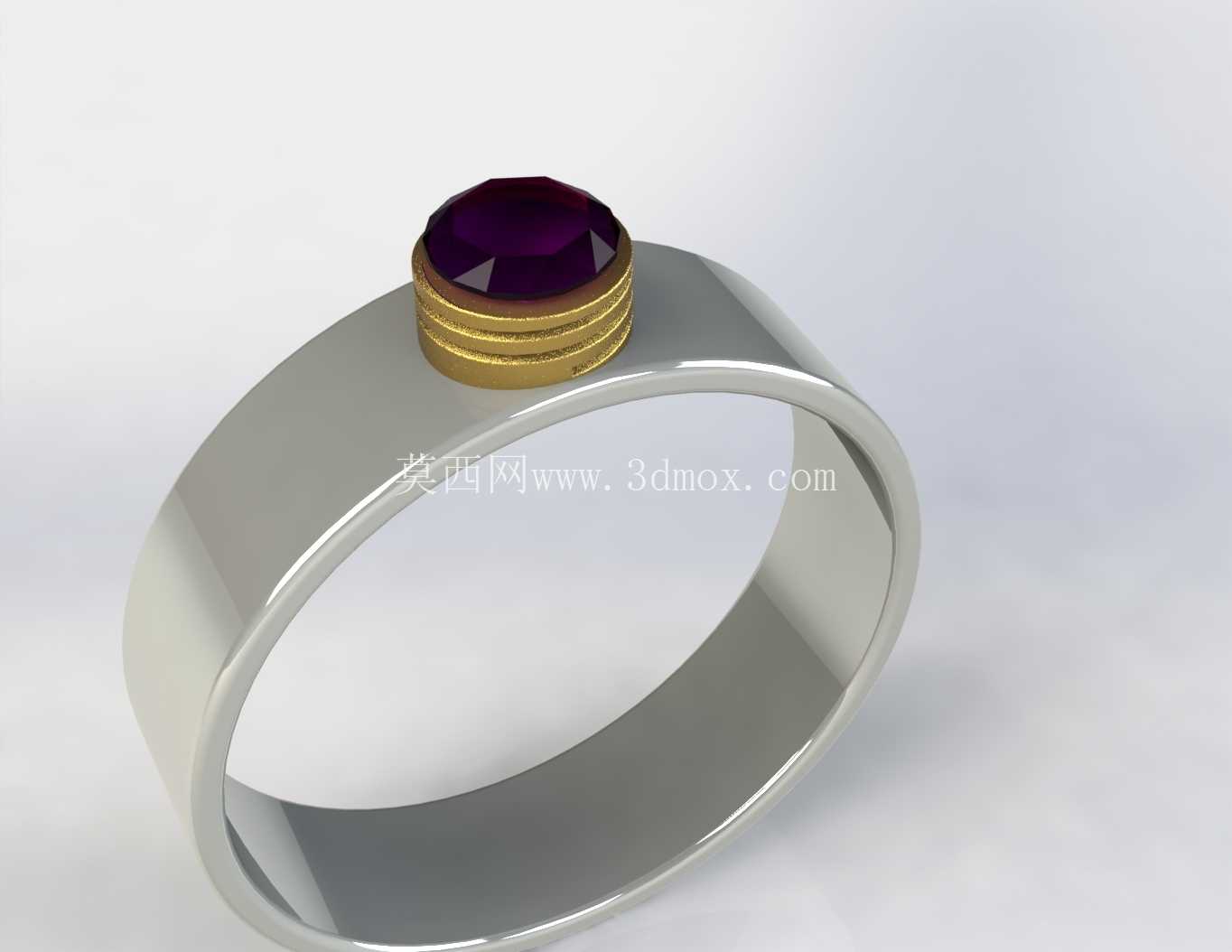

　　在结构强度校核阶段，按照常用的铝合金6061材质计算，当锁紧扭矩达到15N·m的时候，衔接位置的最大应力只有82MPa，远低于材质的屈服强度，即使反复拆装1000次以上，也不会出现塑性变形，如果换成不锈钢304材质，强度冗余会更大，能适应有腐蚀性介质的工作场景。另外这个结构的外形做了创意化的戒指形态设计，除了工业场景的实际用途，也可以作为机械主题的文创产品原型，金属环部分做镜面抛光，螺母部分做镀金处理，就能做成兼具工业美感的装饰物件，不过从工程应用角度出发，量产版本还是会优先做表面氧化或者发黑处理，提升零件的耐磨和防锈性能，适应车间的复杂使用环境。

　　在三维建模过程中，金属环和螺母的衔接位置做了实体合并，没有保留拼接缝隙，后续做工程图导出的时候，可以直接标注整体的形位公差，不需要额外标注两个零件的装配公差，减少了加工时的精度管控环节，加工时可以直接用圆钢车削出环的外形，再铣出六角部分，最后攻螺纹，整个加工流程只需要车、铣、攻丝三道工序，加工效率高，成本也容易控制。实际测试中，这个结构穿在光轴上滑动时，径向跳动量能控制在0.02mm以内，满足大部分小型工装的定位精度要求，锁紧后轴向的抗拉力能达到5kN以上，足够应对普通手动装配场景的受力需求，不会出现锁紧后滑移的问题。
