摩托车轴装配用10公斤轴搬运辅助臂

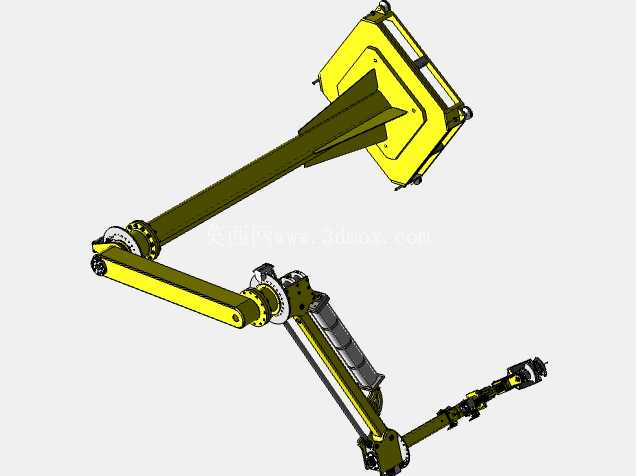

这款手动搬运辅助臂针对摩托车装配线的轴类零件上料、对位工序开发，额定承载适配10公斤级的轴类工件，核心解决装配工位人工托举轴件对位时的劳动强度大、对位精度不稳定的问题，在摩托车整车及发动机装配线的曲轴、传动轴、后轮轴等轴类零件的预装、合装工位都有明确的适配场景。从结构设计来看，该辅助臂采用多关节铰接臂体结构，臂段采用橄榄绿高强度合金钢结构，每处关节都配置了阻尼锁紧机构与回转支撑轴承，既可以实现水平方向大半径的作业覆盖，也能在垂直方向完成不同高度工位的俯仰调整，作业时操作人员仅需施加很小的力就能带动臂端工装移动，松开操作手柄后关节阻尼会自动锁止臂体位置，避免工件下坠移位。臂体末端的执行端采用明黄色的框式夹持安装座，预留了标准的夹具安装接口，可以根据不同轴类零件的外形、夹持需求更换对应的夹爪、抱具或者吸附工装，适配不同规格轴件的夹持需求，不需要改动臂体主体结构就能完成多品类工件的适配。设计过程中充分考虑了装配工位的安装边界，臂座采用法兰式安装结构，可以直接固定在装配工位的钢结构工作台侧面或者地面预埋的安装底座上，不需要占用工作台面的操作空间，臂体完全伸展后的作业半径覆盖1.2米至1.8米的环形作业区域，完全满足单人装配工位的操作范围需求，臂体折叠后最小收纳半径不足0.4米，不会在非作业状态下影响工位的物料通行与其他操作。关节处的回转结构采用了交叉滚子轴承搭配碟簧阻尼的结构，相比普通的销轴铰接结构，回转间隙更小，长期使用不会出现臂体下沉、晃动的问题，阻尼力可以根据末端挂载的夹具与工件总重量进行微调，保证操作时的力反馈始终处于舒适区间，不会出现太轻飘导致工件过冲、太沉重导致操作费力的问题。末端的安装座上集成了小型的气动管路预留通道与控制按钮安装位，如果配置气动夹爪，可以直接将管路沿臂体内部的走线槽布置到臂座的气源接口处，避免管线外露缠绕臂体，影响关节回转。在实际使用场景中，操作人员可以先将待装配的轴件放置在工位旁的料架上，操作辅助臂移动到料架位置，控制夹爪夹紧轴件后，轻松推动臂体将轴件移动到装配对位位置，借助臂体的承重能力完全托住轴件重量，操作人员仅需要微调轴件的角度与位置，对准装配孔位后完成压装或者螺栓紧固作业，整个过程不需要人工持续托举工件，单工位的作业疲劳度可以降低60%以上，同时因为臂体的运动轨迹稳定，轴件对位时的磕碰划伤概率也会大幅降低。臂体的各段长度经过优化，第一节短臂靠近安装座，保证整体支撑刚性，第二节长臂负责扩大作业范围，第三节短臂靠近末端执行器，负责小范围的精细位置调整，这种三段式的臂长分配既保证了大作业范围，也兼顾了末端微调的操作灵活性，不会出现长臂结构末端微调时动作幅度过大难以控制的问题。所有关节的限位位置都可以根据工位的实际布局进行调整，通过加装限位挡块限制臂体的回转角度，避免臂体转动时碰撞到工位旁的料架、设备或者其他操作人员，适配不同布局的装配工位需求。臂体表面采用喷塑处理，耐磨耐油污，适合装配车间多油污、多粉尘的作业环境，日常维护仅需要定期在关节轴承处加注润滑脂即可，没有复杂的电控或者液压元件，故障率低，适合在中小批量的装配工位长期使用。相比大型的助力搬运设备，这款辅助臂结构紧凑，安装不需要对车间地面或者工位进行大规模改造，成本更低，同时操作门槛低，操作人员不需要经过长时间的培训就能熟练使用，非常适合摩托车装配线这类多品种、小批量的柔性装配工位使用，也可以拓展应用到其他小型机械装配工位的轴类、小型壳体类零件的搬运辅助作业中。
