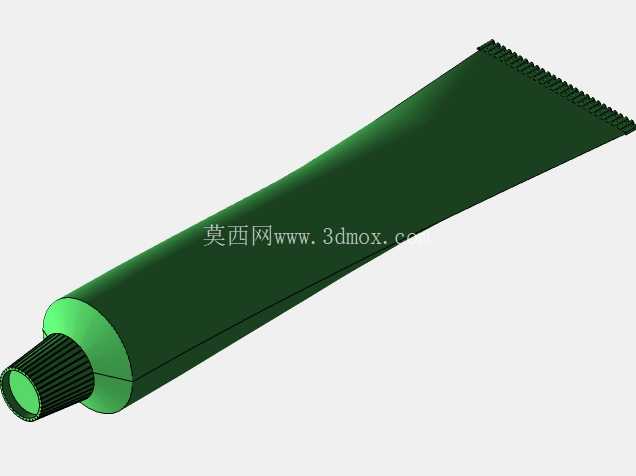

绿色软管牙膏包装管结构三维设计

日常日化洗护类膏霜产品的软管包装，是快消品包装领域应用占比极高的结构形式，这类软管结构的三维建模，核心要匹配膏体灌装、尾部封合、用户日常挤压使用的全流程工况需求。从实际应用场景来看，这类软管结构不仅用于牙膏产品，也广泛适配洁面乳、护手霜、药用软膏等需要定量挤出、密封存储的膏状物料包装，在日化生产线、医药包装生产线的灌装封尾工序中，软管的外形尺寸、管口结构精度直接决定了产线的适配性，若管口螺纹与旋盖的配合公差超出范围，会出现旋盖滑牙、密封失效漏液的问题，若管身壁厚分布不均，灌装后会出现管身鼓胀变形、尾部封合压合不牢的缺陷。

从结构设计思路来看，这款软管采用典型的复合片材卷制封合结构，管肩与管口采用一体注塑成型的硬质结构，管身采用柔性可挤压的薄壁结构，尾部预留平边封合区域，用于灌装完成后的热压封边。建模过程中首先要确定管口的螺纹参数，常规牙膏管口采用间断式锯齿螺纹，这种螺纹结构相比连续三角螺纹，旋合时的摩擦力更小，用户日常开合旋盖的手感更顺畅，同时螺纹的牙距、牙高要匹配通用旋盖的尺寸标准，确保市面通用的翻盖、旋盖都能实现可靠密封。管肩部分采用圆弧过渡结构连接管口与管身，过渡圆角的取值需要兼顾两个维度的需求：一是圆角过小会导致注塑成型时原料流动阻力大，管肩位置容易出现缺胶、应力集中的问题，用户挤压管身时管肩位置容易开裂；二是圆角过大会导致管肩位置占用过多管身容积，相同灌装量下整体管长会增加，提升包装材料成本。

管身部分采用等直径薄壁圆柱结构，壁厚取值通常在0.3mm到0.5mm之间，这个壁厚区间既能保证管身有足够的柔性，用户用较小的握力就能挤出管内膏体，又能保证管身在灌装、运输过程中不会因为轻微外力出现意外变形漏料。管身尾部的封合边设计为带锯齿压痕的平边结构，压痕的作用是提升热封后的结合强度，避免管内膏体受压后从封边位置渗漏，同时封边位置的厚度要控制在合理范围，过厚会导致热封时热量无法穿透片材，封合强度不足，过薄则会导致封边位置被压穿，直接出现漏料问题。

从安装与产线适配的边界尺寸来看，这类软管的整体长度、管身直径需要匹配对应灌装设备的上料工位卡槽尺寸，管口的外径尺寸要匹配灌装头的密封口径，避免灌装过程中膏体外溢。建模时需要特别注意管身与管肩的结合位置，这个位置是软管结构的应力集中区，日常使用中用户反复挤压管身，该位置会承受反复的弯折应力，因此结合位置需要做渐变壁厚处理，从管肩的硬质厚壁逐渐过渡到管身的柔性薄壁，避免壁厚突变导致的应力集中断裂问题。另外管身的外表面是产品标签的粘贴区域，建模时需要保证该区域的圆柱度误差在合理范围，若圆柱度不足，标签粘贴后会出现翘边、褶皱的问题，影响产品外观。

在实际生产环节，这类软管的三维模型还需要匹配后续的模具设计需求，管肩部分的注塑模需要考虑脱模斜度，管口螺纹部分需要采用旋转脱模结构，因此建模时螺纹的起止位置需要预留足够的脱模行程空间，避免脱模时刮伤螺纹表面。管身部分的成型通常采用片材卷制焊接工艺，因此模型中管身的展开尺寸需要精准计算，卷制后直径的误差要控制在0.1mm以内，确保与管肩的配合尺寸精准，焊接后不会出现错位、缝隙。尾部封边位置的模型需要预留热压余量，热压过程中片材会被压合变薄，预留余量不足会导致封边长度不够，余量过大则会导致封边位置出现多余的胶边，需要额外修剪工序，提升生产成本。

从用户使用的功能特性来看，这款软管的管口出胶孔采用小直径圆孔设计，孔径大小匹配牙膏的常规挤出量，用户正常挤压管身时，单次挤出的膏体长度刚好满足单次使用需求，不会因为孔径过大导致挤出量过多造成浪费，也不会因为孔径过小导致挤出费力。管口的端面设计为平整结构，旋盖拧紧后旋盖内的密封塞会刚好压在管口端面上，实现端面密封，避免膏体与空气接触出现干涸、变质的问题。管身的柔性设计保证了用户可以从管尾向管口逐步挤压，能最大程度排空管内的膏体，减少残留浪费，这也是软管包装相比硬质瓶包装的核心优势之一。
