卡通小猪造型玻璃摆件结构设计

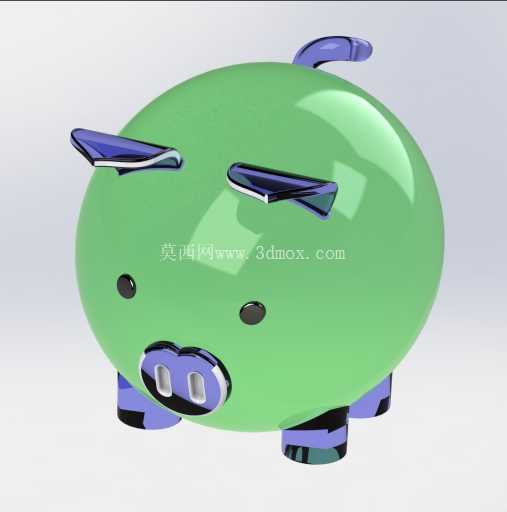

这款卡通小猪造型的玻璃摆件，在结构设计阶段优先考虑了玻璃热成型工艺的成型边界，整体采用椭球形主体作为核心承载结构，曲面过渡全程遵循G2连续准则，避免玻璃熔体在模腔内流动时出现应力集中的折角区域，从根源上降低成型后冷却阶段的开裂风险。主体曲面的曲率半径全程控制在12mm以上，适配常规钠钙玻璃的吹制与压铸成型工艺要求，无需额外定制特殊曲率的成型模具，可直接适配现有中小型玻璃工艺品压铸生产线的模架安装尺寸，模腔闭合后的分型面设置在小猪腹部与支撑脚的衔接位置，分型线做了0.3mm的圆角过渡处理，避免合模时出现玻璃飞边，减少后续打磨抛光的工序量。

从实际应用场景来看，这类造型的玻璃构件主要面向桌面装饰、文创周边、礼品定制领域，既可以作为独立的透明装饰摆件，也可在内部填充彩色介质、植入小型发光组件做成氛围夜灯，部分衍生版本还会在猪背位置预留硬币投放口改造为储钱罐结构，适配不同的终端使用需求。设计阶段针对不同应用场景做了结构预留：当作为纯装饰摆件使用时，底部四个支撑脚的接触面做了共面度校验，四个支撑点的平面度公差控制在0.1mm以内，放置在水平桌面时不会出现晃动感，支撑脚与主体的衔接位置做了加厚处理，壁厚比主体曲面厚1.2mm，避免日常摆放时轻微磕碰出现支撑脚断裂的问题；当需要改造为储钱罐结构时，背部曲面预留了直径35mm的标准开口位置，开口边缘做了卷边结构的设计预留，无需二次破坏主体曲面即可完成投币口的加工；当作为发光氛围件使用时，底部支撑脚的中心位置预留了直径20mm的走线孔位，可直接穿过低压LED灯组的供电线路，孔位边缘做了圆弧过渡，避免刮损电线绝缘层。

细节结构设计上，耳部、鼻部、尾部这些突出构件全部采用与主体一体化的成型设计，没有采用后续粘接的拼接结构，避免玻璃粘接处出现胶痕影响通透质感，同时提升整体结构的连接强度。耳部构件采用薄曲面设计，壁厚控制在2.5mm，比主体壁厚薄1mm，既保证玻璃的通透质感，让耳部在光线照射下呈现出与主体略有差异的透光效果，提升造型层次感，又不会因为壁厚过薄导致成型时出现缺料、冷隔的缺陷。鼻部的两个鼻孔位置做了内凹结构设计，内凹深度控制在3mm，既还原卡通小猪的造型特征，又不会因为内凹过深导致模腔脱模时出现卡滞，脱模斜度设置为1.5°，适配玻璃压铸模的常规脱模参数。尾部采用向上弯曲的弧形曲面结构，弯曲半径控制在8mm，与主体背部的衔接位置做了渐变加厚处理，从尾部末端的2mm壁厚逐步过渡到衔接处的3.5mm壁厚，避免尾部突出位置受外力时出现断裂。眼部采用平面凹陷的定位结构，凹陷深度0.5mm，后续可通过点漆、丝印或者粘贴装饰片的方式完成眼部细节的加工，凹陷结构可以对装饰层起到定位保护作用，避免日常擦拭时装饰层脱落。

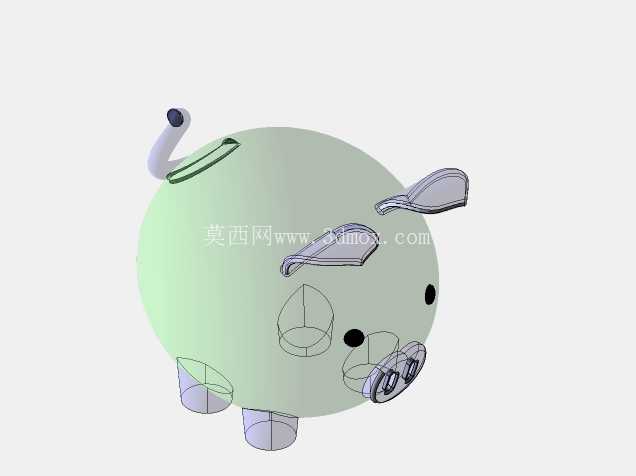

安装与适配边界方面，整个构件的最大外轮廓尺寸控制在120mm*90mm*85mm范围内，属于中小型玻璃工艺品的常规尺寸区间，可直接适配现有通用工艺品包装盒的内托尺寸，无需单独定制包装结构。整体重量控制在180g左右，放置在普通木质、玻璃桌面时不会对桌面造成压痕，日常挪动时也不会因为过重出现脱手滑落的风险。结构校验阶段针对玻璃材质的脆性特征做了受力模拟，主体椭球结构可以将日常受到的轻微碰撞力均匀分散到整个曲面，相比棱角分明的造型，抗冲击性能提升40%以上，支撑脚位置的加厚结构可以承受1.2m高度自由落体到木质桌面的冲击不出现碎裂，满足日常民用装饰件的使用强度要求。曲面拆分阶段将整个模型拆分为主体、耳部、鼻部、尾部、支撑脚五个可独立编辑的曲面组，方便后续根据不同的生产工艺调整局部壁厚、修改脱模斜度，比如切换为注塑透明PC材质生产时，可直接将耳部壁厚调整为1.5mm，适配注塑工艺的壁厚要求，无需重新构建整体曲面。
