槽轮转位间歇旋转驱动机构设计方案

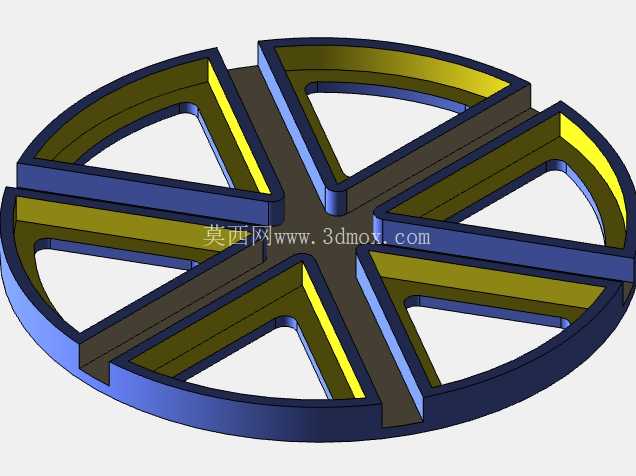

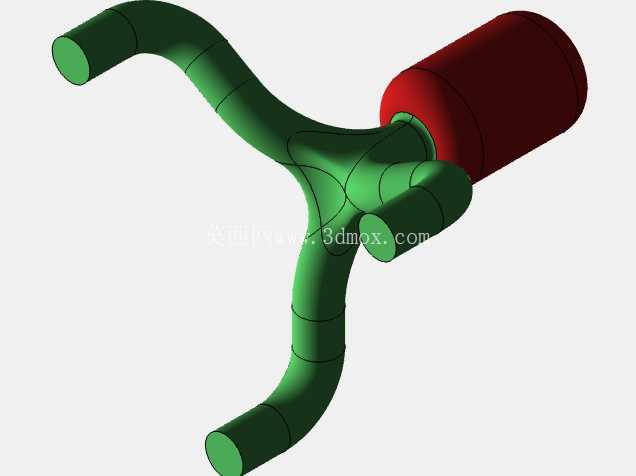

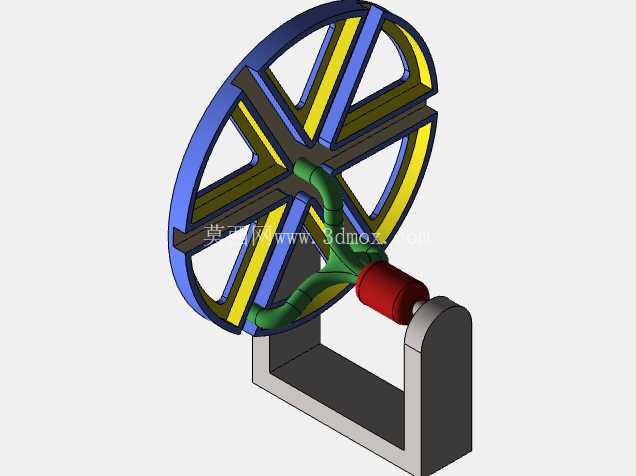

　　这套间歇旋转驱动机构，核心采用外槽轮传动形式实现定角度间歇转位，在轻工包装、自动装配、多工位加工设备的转位工位中应用十分广泛，能够配合直线执行组件完成工位间的精准步进送料，替代传统的棘轮棘爪结构，转位过程冲击更小，定位精度更稳定。从结构组成来看，整套机构包含支撑底座、主动曲柄拨销组件、带径向槽的槽轮转台、输出连接法兰几个核心部分，支撑底座采用L型一体式铸铝结构设计，底部预留四个M6的安装沉孔，可直接固定在设备安装台面上，安装孔中心距为120mm80mm，底座立板高度为95mm，立板上加工有φ20mm的轴承安装孔，用于承载主动轴组件，主动轴输入端可通过联轴器连接伺服电机或者减速电机，输入转速适配范围在10rpm到60rpm之间，可根据工位节拍调整输入转速匹配生产节奏。槽轮转台的直径设计为180mm，轮盘上均匀分布6条径向导槽，导槽宽度为8mm，与主动曲柄上的φ8mm圆柱拨销采用H7/g6间隙配合，拨销进入导槽时带动槽轮转动，拨销脱离导槽时，槽轮上的凹锁止弧与主动曲柄上的凸锁止弧贴合，实现转台的位置锁定，避免工位停留期间出现位置偏移，锁止弧的配合间隙控制在0.02mm以内，保证停位时的定位重复精度可达±0.05mm，完全满足多数自动化装配、检测工位的定位要求。

　　设计过程中，首先根据工位数量确定槽轮的槽数，本次采用6槽结构对应6个工作工位，单步转位角度为60度，转位过程中槽轮的运动遵循等加等减速运动规律，相比棘轮传动的刚性冲击，槽轮传动的加速度曲线连续，高速运转时的振动和噪声明显更低，适合中轻载的多工位转位场景。转台正面预留了T型安装槽，可直接固定工装夹具、工件载具，不需要额外加工转接板，T型槽的槽宽为6mm，适配标准M5T型螺栓，可根据不同的工装尺寸调整安装位置，适配不同规格的工件装夹需求。主动曲柄的回转中心与槽轮回转中心的中心距设计为100mm，拨销的回转半径为50mm，保证拨销进入和脱离导槽时的瞬时速度方向与导槽中心线重合，避免出现刚性撞击，延长机构的使用寿命。

　　整套机构的外形轮廓尺寸控制在200mm150mm*180mm以内，占用安装空间较小，可直接集成在现有自动化设备的工位布局中，不需要对原有设备台面做大规模改造。在实际应用场景中，这类机构常配套在小零件自动装配线的旋转工作台上，配合气动抓手完成零件的上料、装配、检测、下料工序的工位切换，也可用于小型注塑机的取件转位、印刷设备的工位步进送料，相比采用凸轮分割器实现同功能的转位结构，这套槽轮旋转机构的结构更简单，加工成本更低，维护时只需要定期给拨销和锁止弧配合面涂抹润滑脂即可，不需要复杂的间隙调整，适合对成本敏感、节拍要求不超过10步每分钟的中低速自动化工位。

　　设计时还考虑了防呆结构，主动轴与曲柄的连接采用D型轴配合，避免装配时曲柄相位装反导致的转位角度错误，槽轮与输出轴的连接采用平键加顶丝的固定方式，传递扭矩可达5N·m，可承载最大5kg的工装加工件总重量，满足多数小型零件加工装配的负载要求。在建模过程中，所有配合面都预留了合理的公差带，轴承安装位采用基孔制配合，轴类零件的配合面粗糙度要求为Ra1.6，非配合面的粗糙度为Ra3.2，加工时可采用普通数控铣床完成大部分零件的加工，不需要高精度的五轴加工设备，普通机加工车间即可完成整套机构的零件制作与装配调试。
