曲柄滑块式蒸汽动力传动机构设计方案

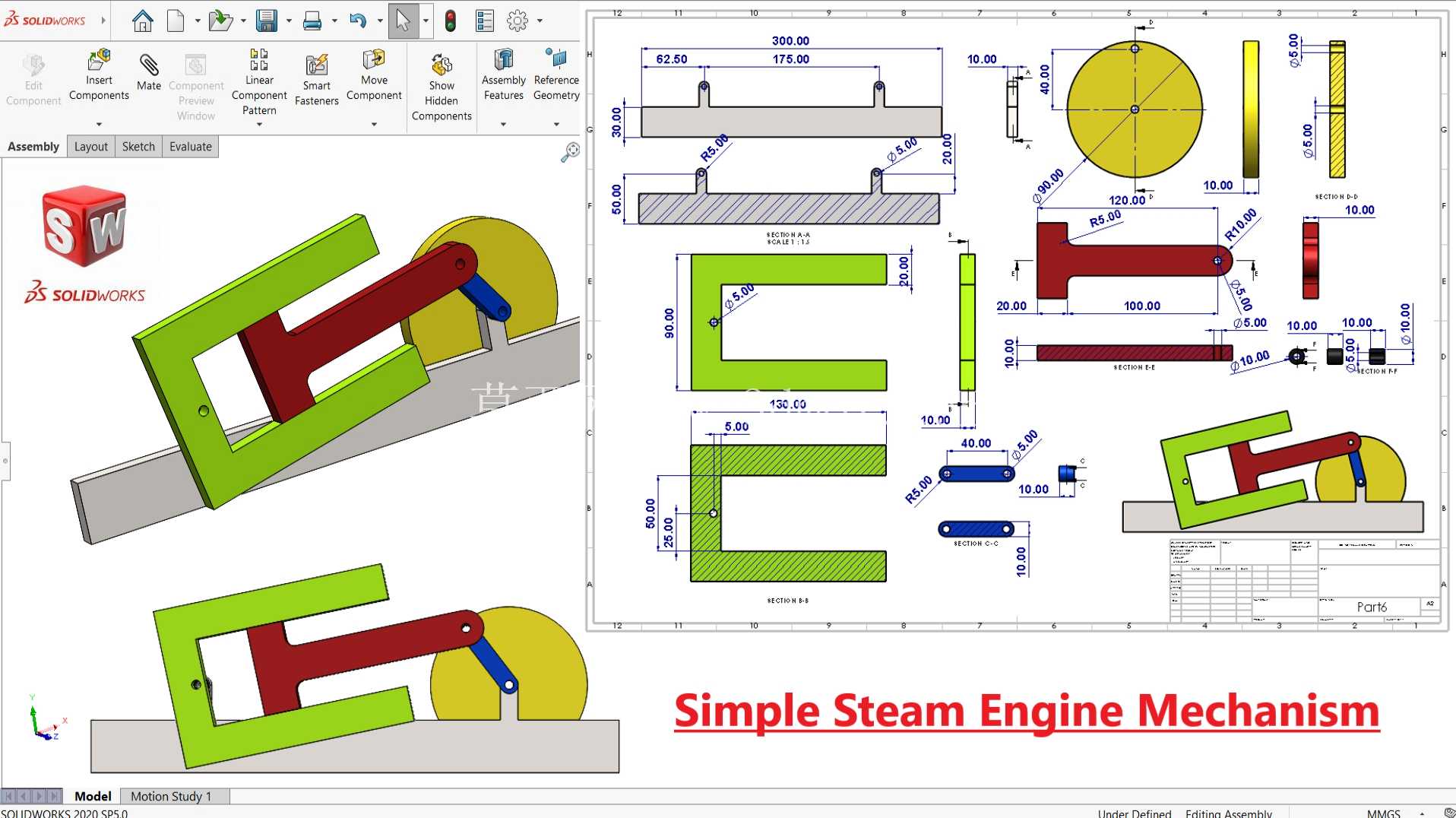

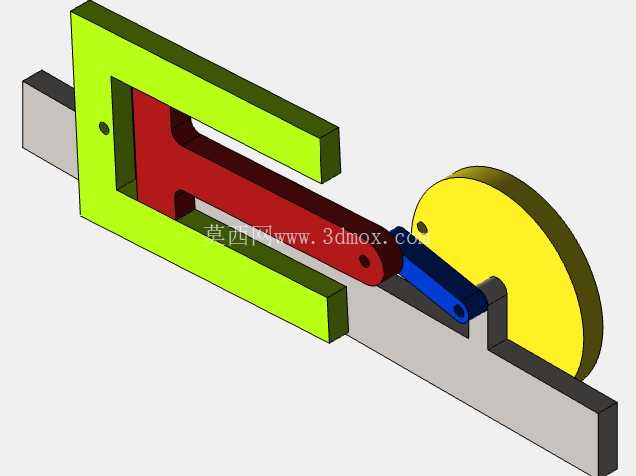

　　这套蒸汽机构核心采用经典曲柄滑块传动逻辑，将蒸汽作用下活塞的直线往复运动，通过连杆转换为曲轴的旋转运动，是早期热动力设备中应用最广泛的动力转换结构，目前在小型教学演示装置、复古动力模型、低压蒸汽实验台架中仍有大量应用场景，也可作为小型蒸汽动力设备的核心动力单元参考，适配小功率输出的动力需求场景。从结构组成来看，整套机构包含固定基座、直线滑动导轨组件、活塞连杆、偏心曲轴、飞轮配重、连接销轴六大核心部分，各部件的配合公差直接决定机构运行的顺畅度与动力损耗水平。

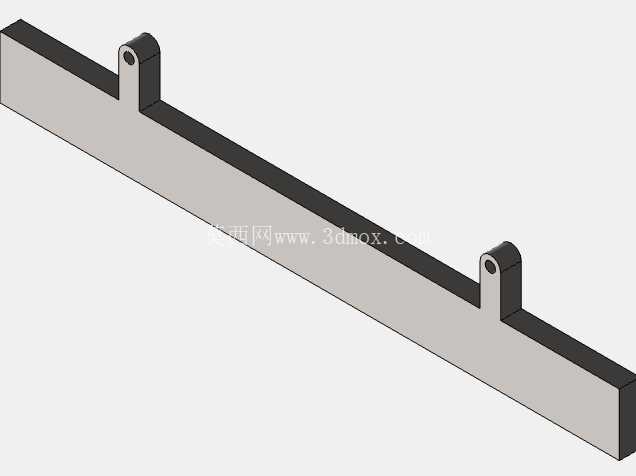

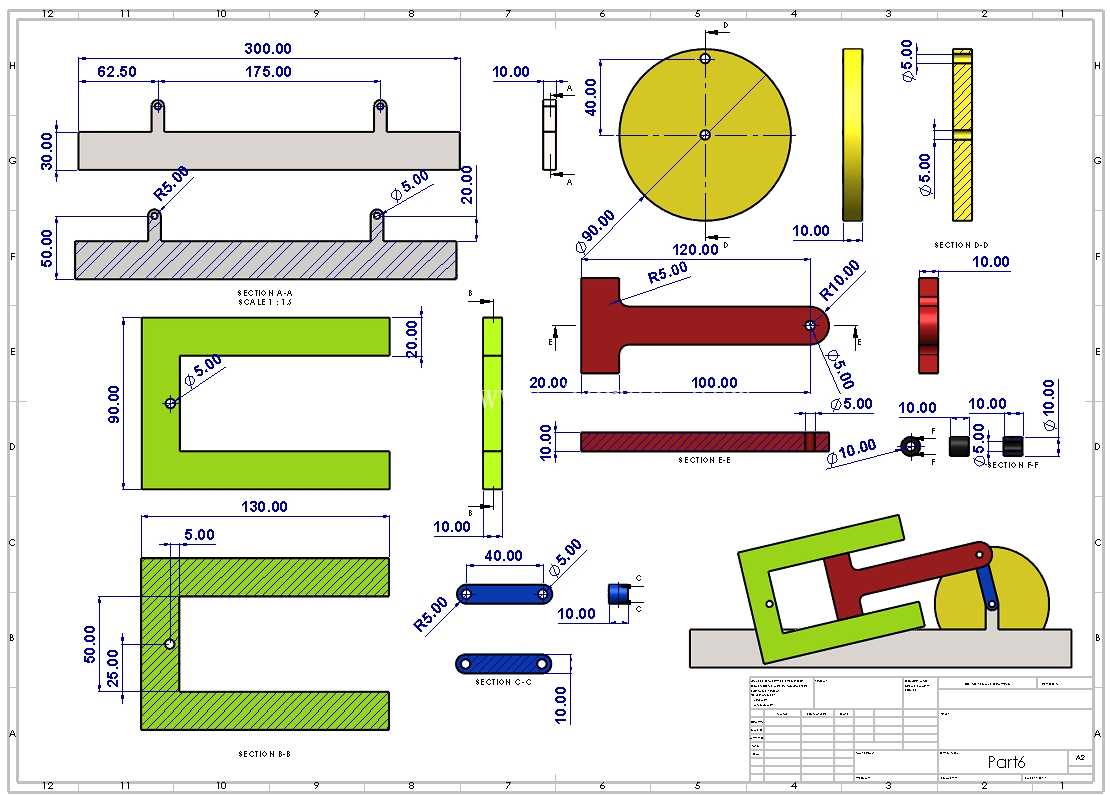

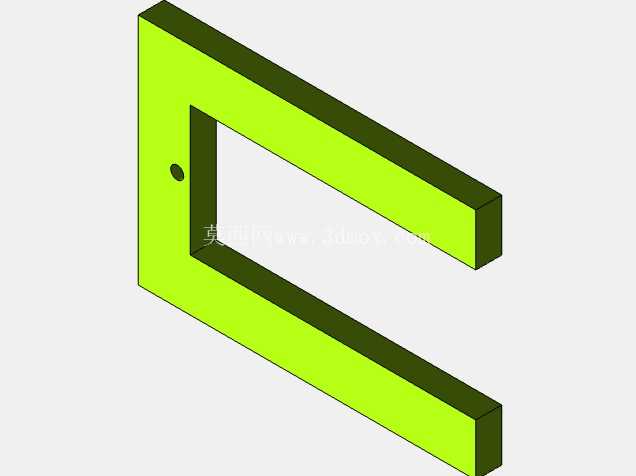

　　设计过程中首先确定的是曲轴偏心距，这一参数直接决定活塞的行程长度，本次设计偏心距设置为25mm，对应活塞总行程50mm，适配小型低压蒸汽缸的做功行程需求，避免行程过长导致的蒸汽泄漏量增大、行程过短导致的动力输出扭矩不足问题。基座部分采用L型折弯结构设计，底部安装面预留两组固定孔位，孔距设置为130mm，可直接通过M5螺栓固定在实验台架或设备安装基板上，基座竖直面高度设置为80mm，为曲轴安装预留足够的回转空间，避免曲轴转动过程中与基座发生运动干涉。滑动导轨采用C型槽结构，槽宽设置为10mm，与活塞滑块的配合间隙控制在0.02-0.05mm之间，既保证滑块滑动过程无卡滞，又避免间隙过大导致的运动偏摆，降低连杆与曲轴的侧向受力。

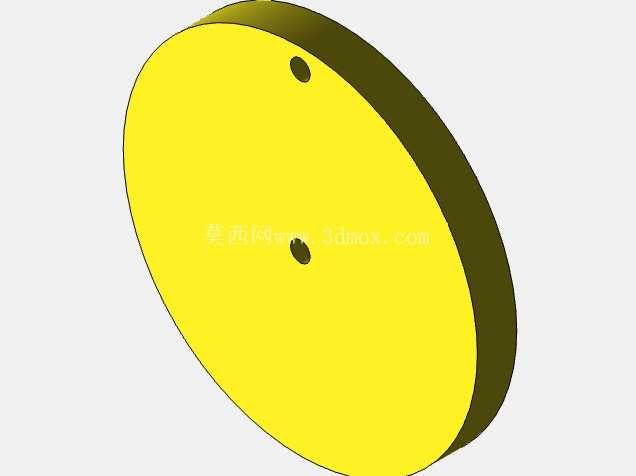

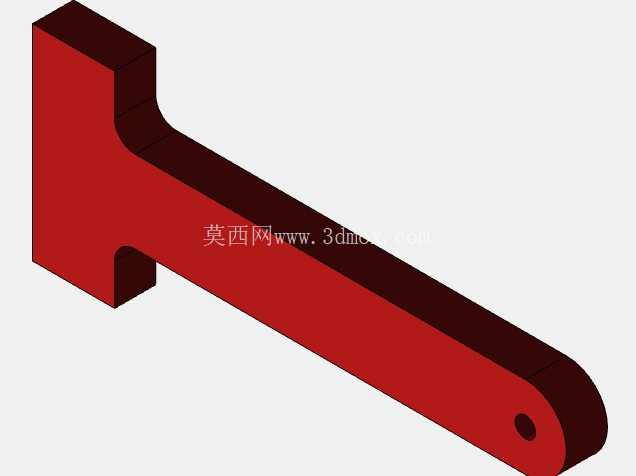

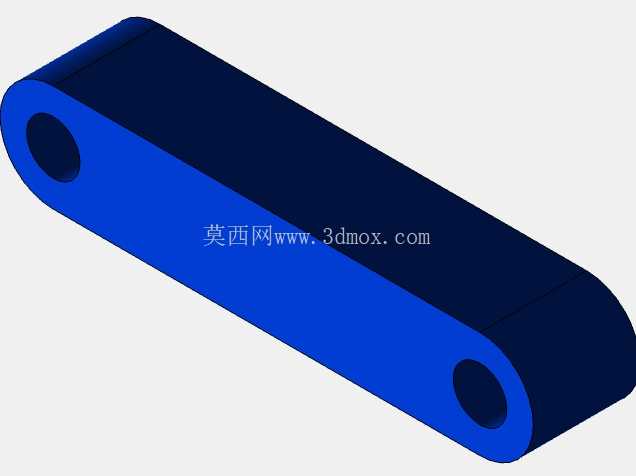

　　连杆部分总长设置为100mm，两端分别通过R5的销轴孔与活塞、曲轴连接，连杆与曲轴的连接端设置R10的圆弧过渡，避免应力集中导致的部件断裂，连杆本体厚度设置为6mm，保证足够的结构强度承受蒸汽做功时的冲击力。飞轮采用直径120mm、厚度10mm的圆盘结构，中心与曲轴同轴安装，依靠自身转动惯量抵消活塞往复运动的速度波动，让曲轴输出的旋转运动更平稳，飞轮边缘做R5的圆角处理，避免高速转动时的边缘锐边安全隐患。各部件的尺寸链设计经过反复校核，比如曲轴中心到导轨滑动面的垂直距离设置为90mm，保证连杆在运动到上下止点时不会与导轨、基座发生碰撞，所有转动配合部位的销轴直径统一设置为5mm，减少备件种类，方便后期维护更换。

　　安装过程中需要先将导轨组件固定在基座水平面上，保证导轨滑动方向与曲轴中心的垂直度误差不超过0.02mm，否则会导致滑块滑动时出现侧向卡滞，增大运动阻力；之后将曲轴组件安装在基座竖直面的安装孔内，手动转动曲轴检查回转是否顺畅，确认无干涉后再安装连杆与活塞滑块，最后装配飞轮并做动平衡调试，避免高速转动时出现振动。这套结构的设计逻辑完全遵循经典蒸汽机的工作原理，没有做多余的结构冗余，所有部件的外形都尽量简化，既方便加工制造，也能降低整体重量，适合作为教学演示模型帮助学习者理解曲柄滑块机构的运动原理，也可作为小型蒸汽动力装置的核心结构参考，通过调整蒸汽缸的压力参数、曲轴偏心距、连杆长度等参数，可适配不同功率、不同转速的动力输出需求。在实际应用中，这类小型蒸汽机构还可搭配小型发电机组件，将旋转动能转换为电能，用于小型科普展示装置的动力源，也可作为复古动力模型的核心部件，还原早期蒸汽动力设备的运行状态。
