带轮式仿古滑膛炮摆件结构设计

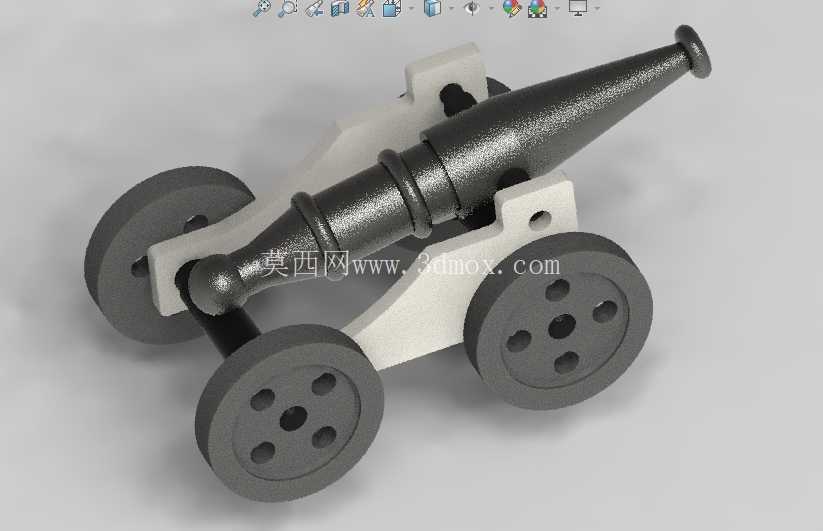

这款带轮式炮架的仿古滑膛炮结构，最初的设计定位是面向金属工艺铸造领域的桌面装饰摆件开发，核心服务于文创工艺藏品、工业风软装陈设的落地生产需求，可直接作为失蜡法铸造、砂型铸造的原型参考，适配锌合金、铸铁、黄铜等多种常用铸造材质的工艺要求。从实际应用场景来看，该结构既可以作为独立的金属工艺摆件放置于办公桌面、工业风展陈空间做装饰使用，也可以等比例缩放后作为文创周边、军事主题藏品的配套组件，部分小尺寸版本还可作为桌面镇纸、文玩藏品的结构原型，适配不同场景的陈设与使用需求。

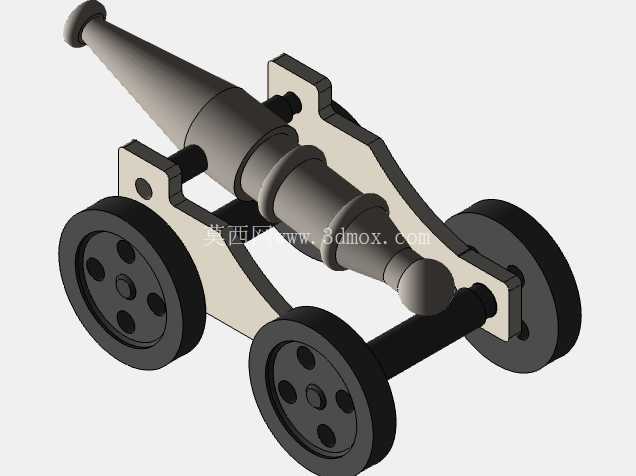

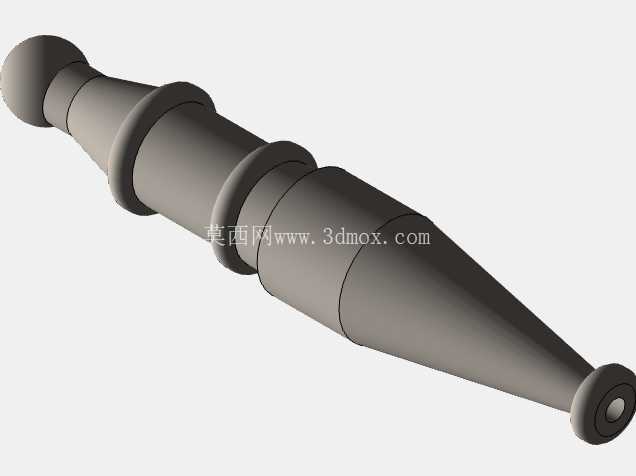

从功能特性层面拆解，整个结构分为炮身主体与轮式炮架两个核心功能模块，炮身采用前细后粗的锥形滑膛结构，炮尾位置做了加厚的圆弧堵头设计，既还原了古炮的尾部承压结构特征，也避免了尖锐边角带来的磕碰风险，炮身外壁设置了三道凸起的加强箍，除了还原古炮的外观特征外，在铸造过程中还可以起到加强筋的作用，降低薄壁炮身冷却过程中的变形概率，同时提升成品的结构抗弯折性能。炮身与炮架的连接采用球头铰接结构，炮身底部的球头嵌入炮架前端的铰接座内，可实现小角度的俯仰调节，既还原了古炮的角度调整功能，也让摆件具备一定的互动把玩属性，铰接位置的配合间隙控制在0.15mm以内，既保证转动顺畅无卡滞，也不会出现松垮晃动的问题。

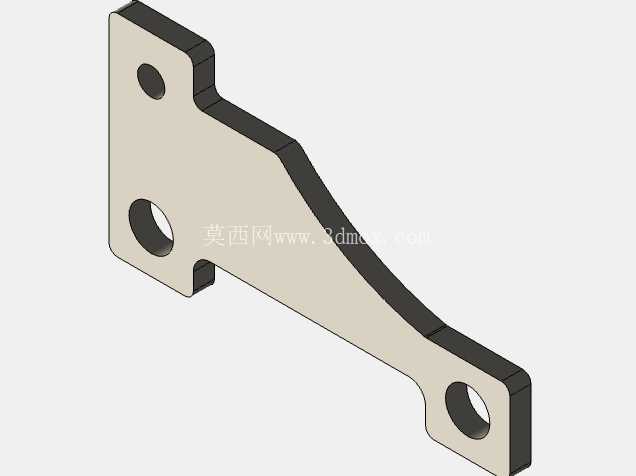

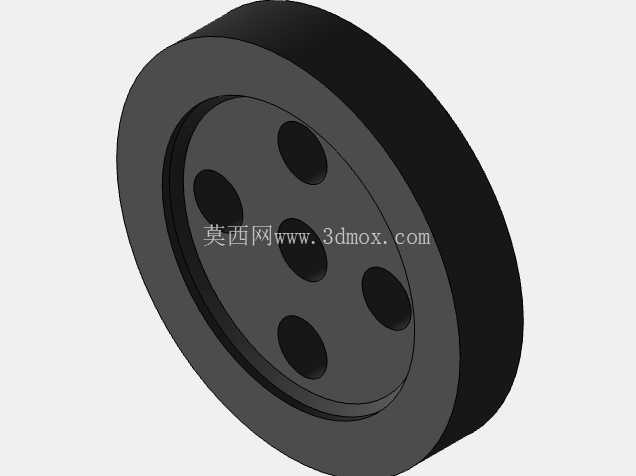

轮式炮架部分采用对称式的三角支撑结构，两侧的架体为一体化成型的板式结构，前端通过铰接座连接炮身，后端向下延伸形成支撑脚，架体中部开设了圆形减重孔，在不降低结构强度的前提下减少铸造用料，同时也还原了古炮架的镂空视觉特征。行走轮采用双轮组布局，每侧两个轮子通过贯穿架体的轮轴连接，轮子表面开设五个均匀分布的圆形镂空，既减轻轮子自重，也让轮体外观更具层次感，轮轴与架体的配合采用间隙配合设计，轮子可自由转动，模拟真实古炮的移动功能，轮体边缘做了R1的圆角处理，避免铸造后出现锋利毛边。整个炮架的支撑脚与轮子最低点处于同一水平面，放置时四个轮子与两个支撑脚同时接触支撑面，保证放置的稳定性，不会出现晃动倾倒的问题。

设计过程中优先考虑了铸造工艺的落地可行性，所有结构的拔模斜度统一设置为1.5度，避免出现倒扣结构无法直接脱模的问题，所有边角位置都做了不小于R0.5的圆角过渡，减少铸造过程中的应力集中问题，降低铸件出现冷隔、裂纹的概率。炮身的最小壁厚控制在3mm，炮架的最小壁厚控制在2.5mm，既保证铸件有足够的结构强度，也避免壁厚过大导致的铸造缩孔问题。外形尺寸方面，按照常规桌面摆件的使用需求，整体长度控制在180mm左右，炮身最大直径32mm，轮组最大宽度75mm，整体高度90mm，安装放置时仅需要占用直径100mm的水平台面空间，不需要额外的固定结构，直接水平放置即可稳定使用。如果用于大尺寸展陈模型制作，可按照等比例放大的方式调整尺寸，所有结构的壁厚、圆角参数都可按照放大比例同步调整，保证放大后的结构依然满足铸造工艺要求。

从结构装配逻辑来看，整个产品仅包含炮身、左右炮架片、轮轴、四个轮子共7个零部件，零部件数量少，装配流程简单，炮架片与轮轴之间采用过盈配合固定，不需要额外的紧固件或者粘接剂，装配后即可形成稳定的整体结构，非常适合批量铸造生产，能够有效降低生产过程中的装配成本。炮身的内孔为盲孔设计，孔深控制在炮身总长度的三分之二，不需要完全贯通，既还原了滑膛炮的外观特征，也降低了深孔铸造的工艺难度，同时避免贯通孔内积灰难以清理的问题。在细节处理上，炮口位置做了加厚的炮口箍设计，炮尾的点火位置做了微小的凹坑特征，在不增加铸造难度的前提下最大化还原古炮的细节特征，让成品的视觉还原度更高。
