锥齿轮啮合传动副结构设计

　　这套锥齿轮啮合结构，核心用于相交轴之间的旋转动力传递，常见于需要改变动力传输方向的设备布局中，比如小型机床的进给传动端、轻工设备的动力转向模块、农用机械的分动结构里，都能看到这类锥齿轮副的应用场景。区别于平行轴传动的圆柱齿轮，锥齿轮的轮齿分布在截锥体表面，能够实现两轴呈90度相交状态下的动力传输，适配很多空间受限、无法布置平行轴传动结构的设备舱体内部。

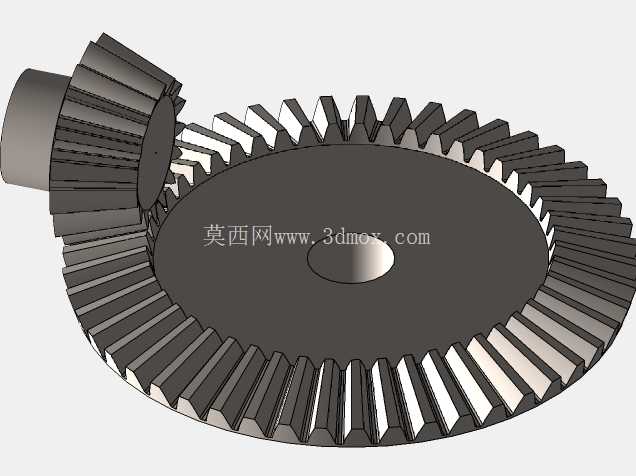

　　从功能特性来看，这套啮合副包含一个大尺寸端面锥齿轮与一个小尺寸主动锥齿轮，两者的节锥角经过匹配计算，能够保证啮合过程中轮齿的接触轨迹沿齿长方向均匀分布，避免局部应力集中导致的齿面磨损过快。设计过程中首先要确定两轴的交角参数，常规工况下多采用90度正交布局，这也是工业场景中应用最广泛的锥齿轮传动形式，随后根据传动比要求匹配大小齿轮的齿数，确定节锥距、齿顶高、齿根高这些基础齿形参数，同时要校核重合度，保证啮合过程中至少有两对轮齿同时参与接触，降低传动过程中的冲击与噪音。

　　在外形尺寸与安装边界层面，大端锥齿轮的中心设置有同轴安装孔，用于与输出轴进行过盈配合或者键连接，安装孔的直径公差需要按照轴的配合等级选取，一般采用H7/k6的过渡配合，保证传动过程中不会出现轴孔相对滑动。小锥齿轮的轴段部分同样预留了安装定位面，装配时需要保证两个齿轮的节锥顶点完全重合，否则会出现轮齿偏载，轻则导致传动噪音增大、传动效率下降，重则会出现轮齿崩断的失效情况。设计时还要预留出足够的轴向调整间隙，方便装配过程中通过调整垫片厚度来修正齿轮的啮合位置，保证齿面接触斑点处于齿面中部区域，符合传动精度要求。

　　这类带啮合运动关系的齿轮结构，在建模时需要严格按照齿形生成逻辑构建轮齿曲面，不能采用简化的齿形结构，否则后续做运动仿真时会出现干涉报错，无法真实模拟齿轮的传动过程。轮齿的齿向曲线采用直齿形式，相比螺旋锥齿轮，直齿锥齿轮的加工难度更低，装配调整更简便，适合中低速、轻载的传动工况，在小型自动化设备、家用机械、教学演示装置中应用十分普遍。设计时还要考虑润滑结构的预留，齿轮啮合区域需要留有足够的空间容纳润滑脂或者润滑油，避免干摩擦导致的齿面快速磨损，齿轮的端面与安装基座之间也要预留退刀间隙，方便加工时的刀具退出，同时避免装配时与基座平面发生剐蹭。

　　从实际应用的选型角度来说，这类锥齿轮副的承载能力主要取决于轮齿大端的模数，模数越大，轮齿的抗弯强度越高，能够传递的扭矩也就越大，设计时需要根据设备的额定输出扭矩、工作转速、冲击载荷系数来计算所需的模数参数，同时校核齿面接触强度与齿根弯曲强度，保证在额定工况下齿轮的使用寿命满足设计要求。安装时两个齿轮的支撑轴承需要具备足够的刚性，避免轴承受力变形导致齿轮啮合位置偏移，对于转速较高的应用场景，还要做动平衡校正，降低传动过程中的振动。
