宝可梦精灵球拼装结构三维数模

做这个精灵球的结构数模，最初是接了文创周边手办厂的结构验证需求，这类IP衍生的球形拼装件，很多小厂开模前总容易忽略上下半球的配合公差，要么合模缝错位，要么内部卡扣卡紧后拆不开，要么中心按钮的按压行程卡滞，所以建模的时候特意把所有配合面的公差预留、卡扣的形变余量都做进了参数里，不是单纯做个外观曲面。先从应用场景说，这类球形拼装件除了做宝可梦IP的摆件、扭蛋内核，还能改造成小型收纳盒、磁吸挂件的结构基底，甚至给教育类创客课程做装配练习的教具，毕竟结构简单，配合关系清晰，新手练装配约束、曲面分割、实体抽壳都很合适。

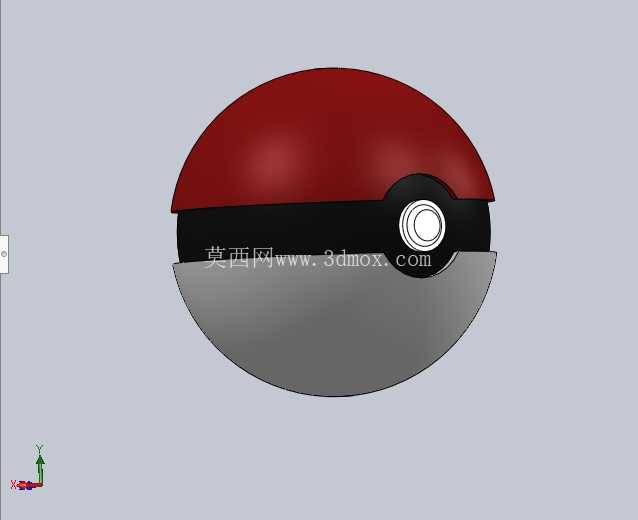

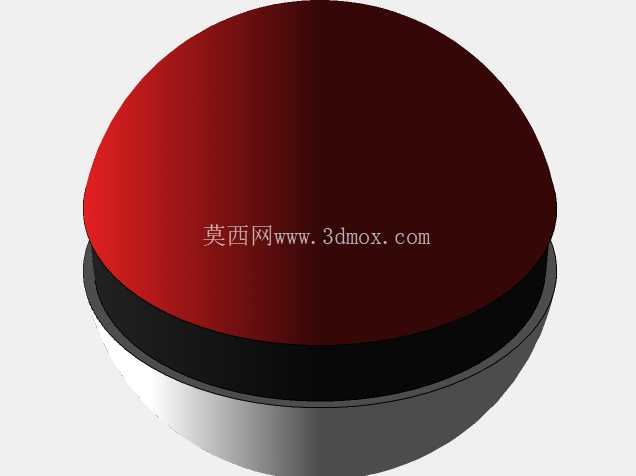

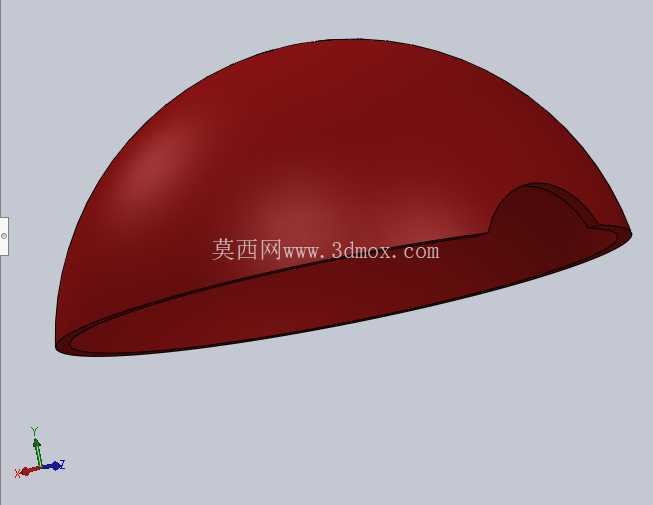

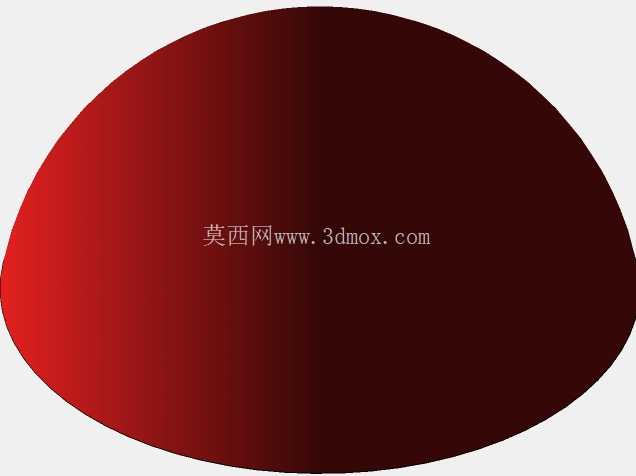

设计思路上没有走一体成型的路子，而是拆成了上半球红壳、中间黑色环带、下半球灰壳、中心按钮组件四个独立可拆分的零件，每个零件都做了拔模斜度，不管是后续做注塑模还是翻砂做金属质感的铸造纪念款，都能直接用，不用再二次改模补拔模。上下半球和中间环带的配合用的是环形止口结构，止口的配合长度做了3mm，单边间隙留了0.15mm，既保证合模后不会出现径向晃动，又不会因为公差累积导致装不上，止口边缘特意做了R0.3的圆角，避免装配的时候刮手，也减少模具生产时的飞边问题。中心按钮组件是双层嵌套结构，外层是和黑色环带齐平的固定基座，内层是可按压的圆形按钮，按钮和基座之间做了0.1mm的间隙，预留了弹簧安装的空间，按压行程设为2mm，刚好是普通按压开关的标准行程，要是后续要加发光、发声的电子元件，这个空腔尺寸刚好能放下一枚CR2032纽扣电池和微型轻触开关，不用再额外扩孔。

外形尺寸上整体做的是直径70mm的标准球体，这个尺寸刚好是成年人单手握持的舒适尺寸，不管是做摆件还是做解压把玩件都合适，安装边界上，所有零件的最大外轮廓都没有超出球体的理论球面，合模后整个外球面的轮廓度公差控制在0.2mm以内，不会出现局部凸起硌手的问题。壳体的壁厚统一做了2mm，这个厚度对于ABS注塑来说是比较合适的壁厚，不会出现缩痕，要是后续做铝合金压铸的金属款，这个壁厚也能满足金属液充型的要求，不用再调整壁厚。中间黑色环带的宽度做了8mm，刚好把上下半球的合模缝完全遮住，就算上下半球有轻微的合模错位，从外观上也看不出来，降低了后续生产的装配精度要求，减少不良率。

建模的时候特意把所有配合面都做了重合、同轴心的装配约束，整个装配体没有多余的自由度，拖动单个零件不会出现散架的情况，做运动仿真的时候，按钮的按压动作、上下半球的拆分动作都能顺畅实现，没有干涉。曲面部分是先画整球再用基准面分割，保证上下半球的球面曲率完全一致，不会出现合模后球面接不顺的情况，按钮的外端面也是和整个球面曲率匹配的弧面，按下去之后不会突出或者凹进球面太多，保证外观的整体性。另外在上下半球的内部，特意留了两个对称的定位柱安装位，要是后续需要加配重块让精灵球有更好的坠手感，或者加内部的磁吸结构让两半能自动吸合，直接在定位柱上装对应的零件就行，不用再重新改壳体的内部结构，拓展性很强。

很多新手做这类球形模型的时候，容易忽略内部的装配让位，要么卡扣做的太厚导致壳体外表面出现缩痕，要么按钮的行程不够按不动，这个数模里把所有容易出问题的配合位置都做了让位槽，卡扣的卡接量做了1mm，既能保证卡紧后不会轻易散开，又能不用太大力气就能拆开，适合经常需要开合的收纳类用途。要是做铸造款的话，所有的内角都做了R角处理，没有尖锐的内角，避免铸造的时候出现应力集中导致零件开裂，浇口位置预留的痕迹也做在了环带的内侧，后续打磨的时候不会影响外球面的外观质量。
