国际象棋棋子棋盘组合三维结构设计

　　这套国际象棋的三维结构设计，首先要匹配实际铸造生产的脱模需求，所有棋子的外轮廓都做了1.5°的拔模斜度，避免金属或者树脂铸造时出现粘模、拉伤的问题，棋子底部做了直径0.8mm的定位凸台，刚好能嵌入棋盘格表面的定位沉孔，摆放时不会轻易滑动移位，日常使用中碰擦也不会歪倒。从实际应用场景来看，这套模型既可以直接用于精密铸造生产金属质感的收藏级国际象棋，也可以作为3D打印的原型，制作教学用的演示棋具，甚至可以作为文创产品开发的基础结构，适配不同材质的表面处理工艺，比如金属电镀、木质包覆、树脂哑光喷涂都能在这个结构基础上实现。

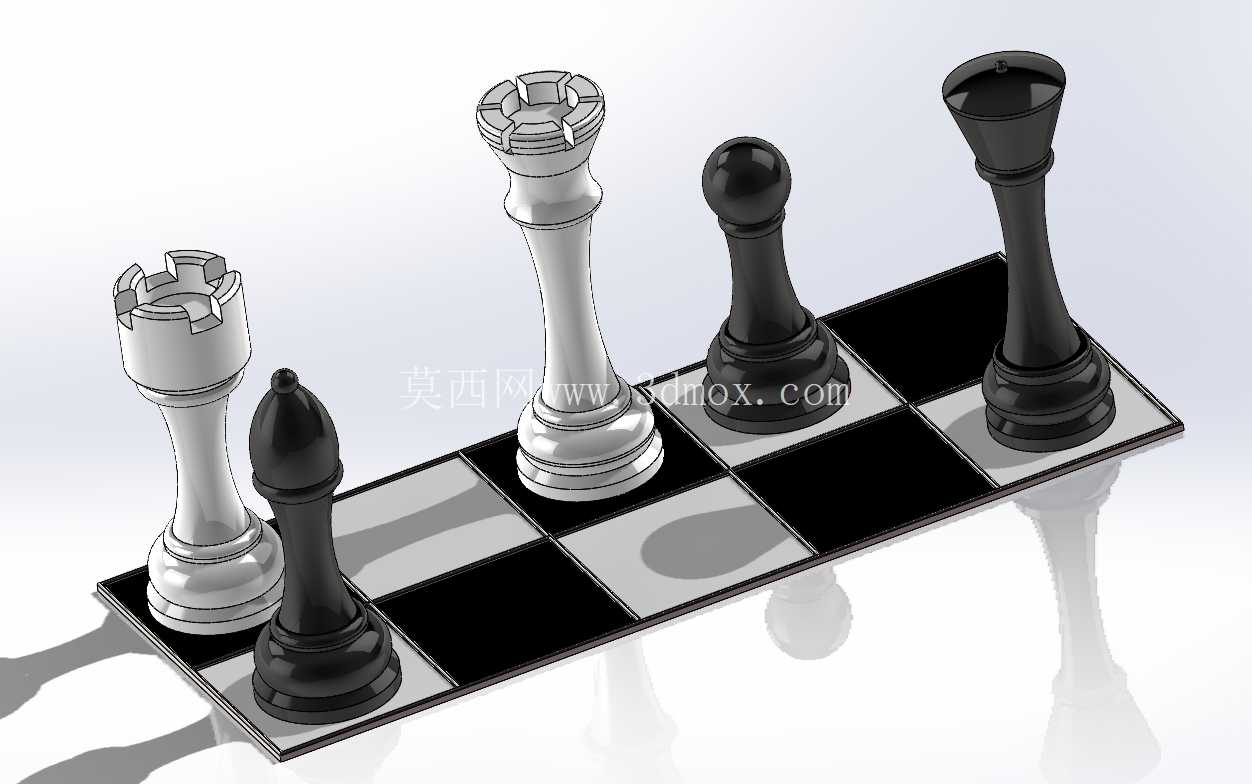

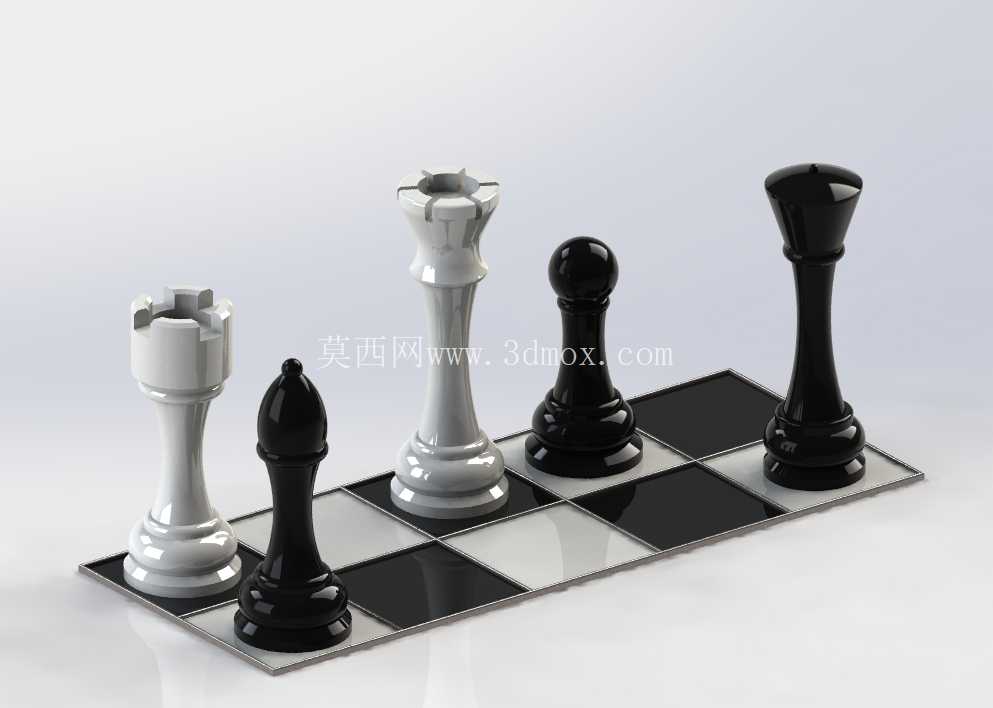

　　设计过程中没有做多余的镂空结构，一方面是考虑铸造时的充型流畅性，避免薄壁位置出现浇不足的缺陷，另一方面也减少了后续打磨抛光的工作量，棋子的重心全部做了下移处理，每个棋子的底部都预留了配重块安装腔，可以根据实际使用需求嵌入铅块或者铁块，降低整体重心，提升摆放的稳定性，哪怕是最高的国王棋子，倾斜30°也不会翻倒。棋盘部分采用标准的8×8黑白格布局，每个方格的边长统一为45mm，刚好匹配棋子底部的直径尺寸，棋子放在格内不会超出方格边界，棋盘的边框做了12mm宽的凸起围边，既可以防止棋子从边缘滑落，也预留了铭牌镶嵌的位置，可以根据需求标注产品标识或者装饰图案。

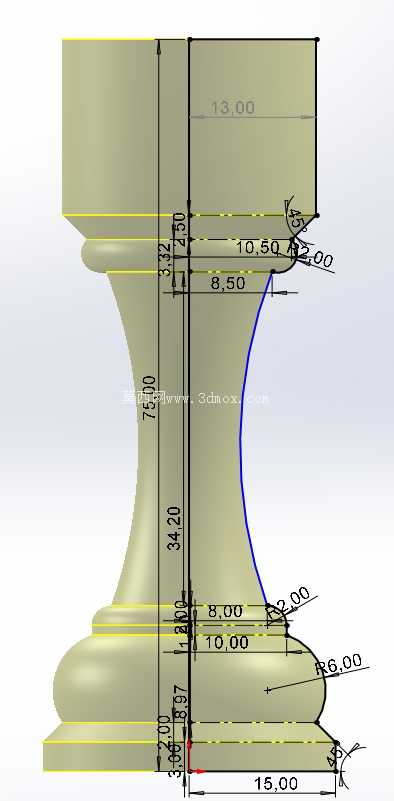

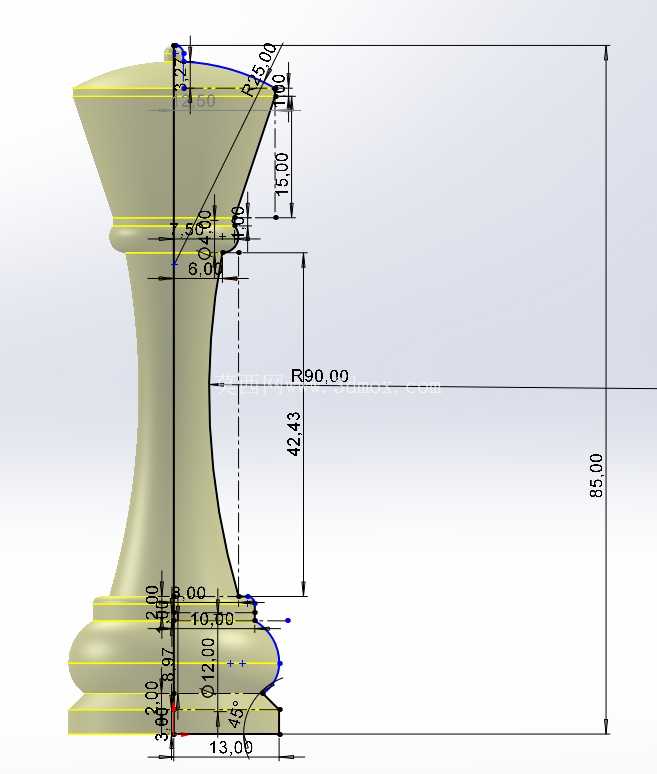

　　棋子的外形还原了经典国际象棋的识别特征，车的顶部城垛结构做了R0.5mm的圆角过渡，避免尖锐边角在使用过程中划伤手，马的轮廓曲线做了曲率连续处理，铸造后不会出现明显的分型线痕迹，后、王的顶部造型做了壁厚均匀化处理，最薄位置的壁厚不小于2mm，保证铸造时不会出现冷隔缺陷，兵的造型做了简化的圆弧过渡，既保留识别特征，又降低了模具加工的难度。从安装边界来看，整套棋盘组装完成后的总尺寸为380mm×380mm×15mm，棋子最高的国王高度为95mm，最矮的兵高度为45mm，收纳时可以直接将棋子放入棋盘下方配套的储物腔，不需要额外的收纳盒，储物腔的隔板位置刚好对应每个棋子的外形轮廓，不会在搬运过程中出现碰撞掉漆的问题。

　　设计时还考虑了不同生产工艺的适配性，如果采用压铸工艺生产，所有的壁厚差控制在1mm以内，避免压铸时出现缩孔、变形的问题；如果采用砂型铸造，棋子的加强筋位置做了圆弧过渡，避免应力集中导致的开裂；如果采用3D打印生产，所有悬空位置的倾斜角度都大于45°，不需要额外添加支撑，减少后处理的工作量。棋子表面的分型面全部设置在造型的最大轮廓处，分模后不会在外观面留下明显的合模线，后续只需要简单的抛光处理就能达到光滑的表面效果，棋盘的格纹采用镶嵌式结构设计，黑白两色的格块可以单独加工后嵌入边框的卡槽内，不需要在表面做喷漆或者印刷处理，长期使用也不会出现掉色、磨损的问题，格块和边框的配合公差控制在0.1mm以内，组装后不会出现松动、异响的问题。
