无人机三频信号增强天线扩展装置结构

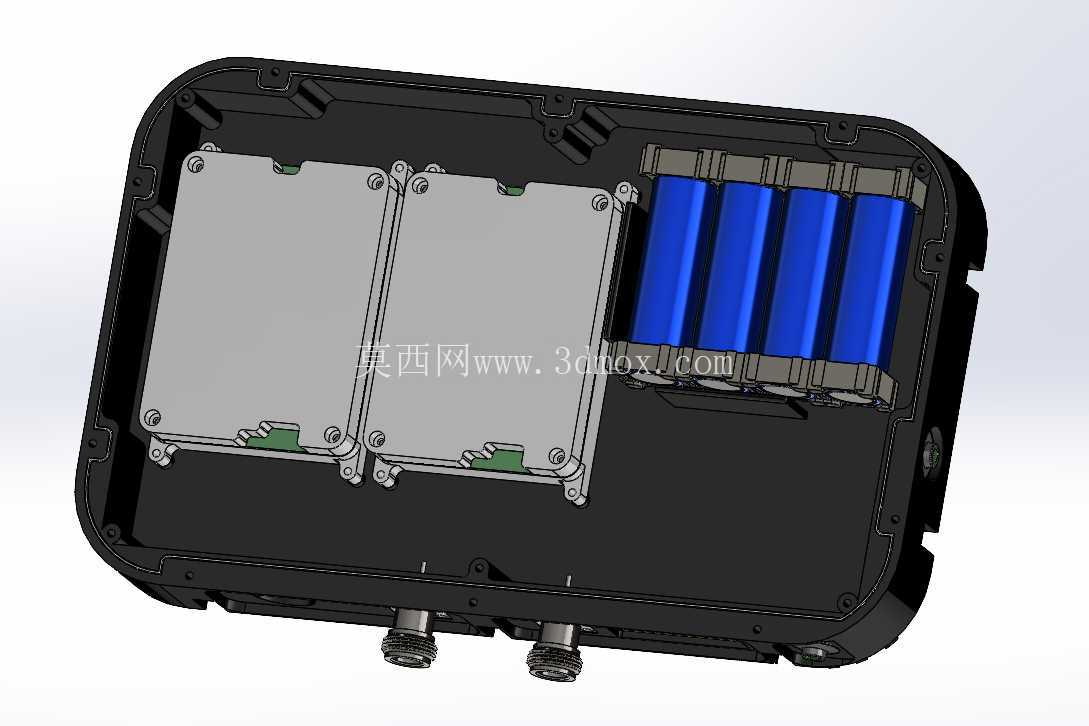

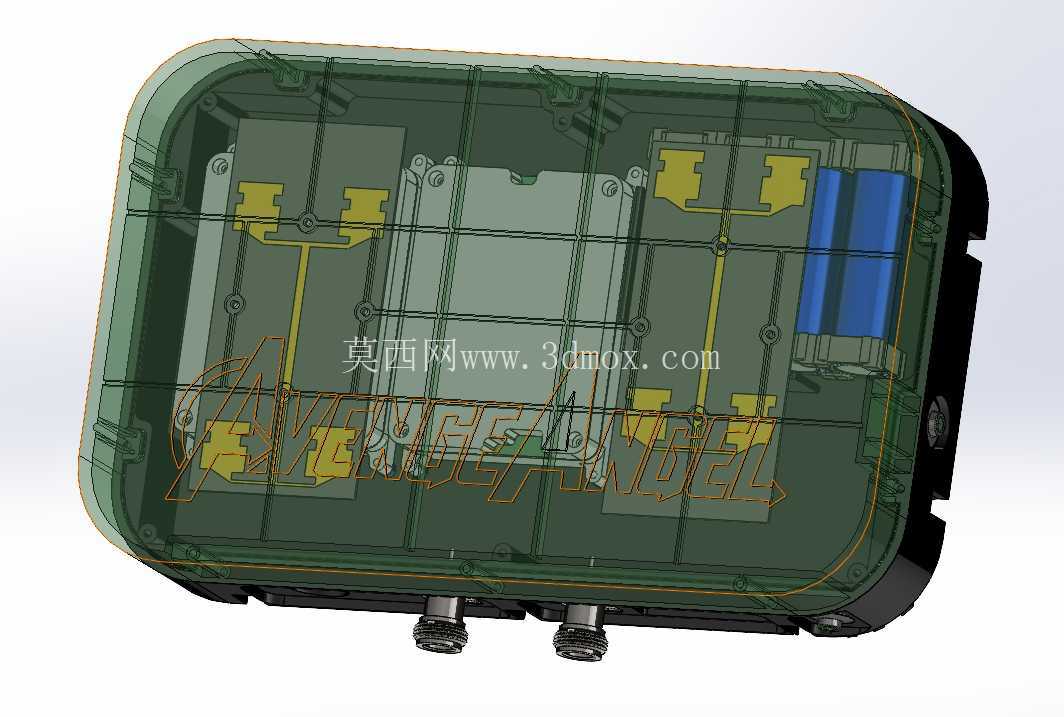

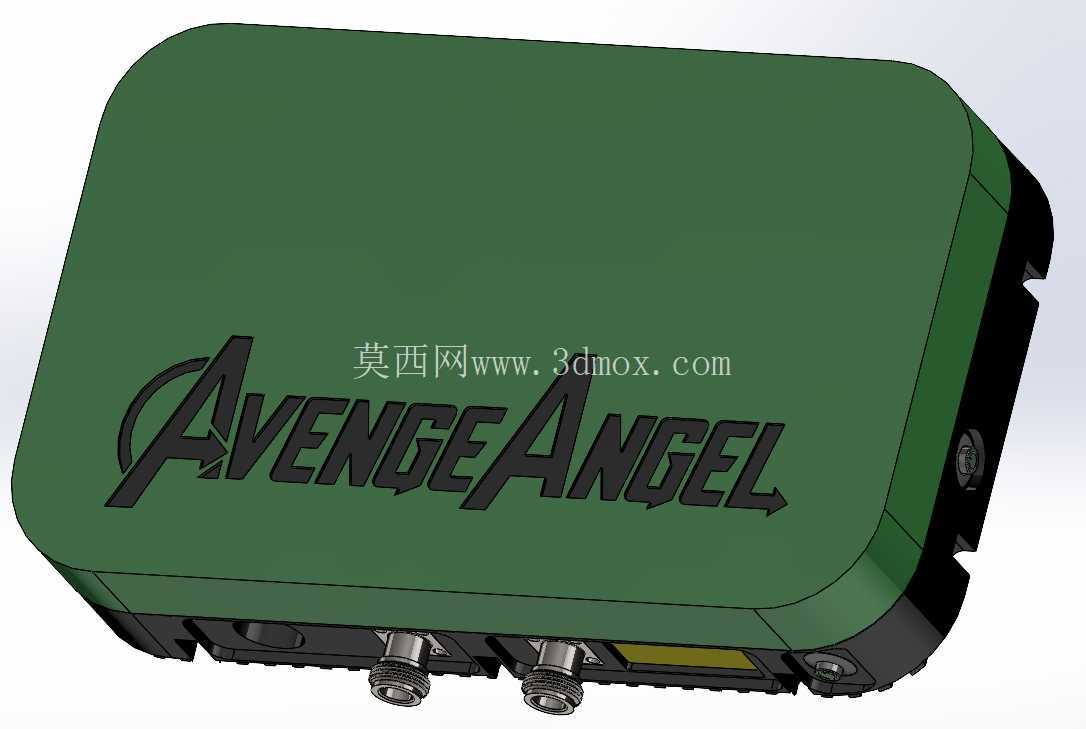

　　装置底部预留两个标准射频连接器接口，接口位置做下沉式限位设计，安装时连接器端面与壳体底部平面保持齐平，既可以保证接头插拔时的受力稳定性，也能避免接头突出壳体导致安装后贴合度不足，连接器周边设计有密封胶圈卡槽，装配后可实现IP54级别的防尘防水能力，满足户外小雨、扬尘环境下的使用需求。内部腔体采用分层布局设计，底层为双路放大器电路安装位，预留了屏蔽罩安装卡槽，可将两路放大电路做独立电磁屏蔽，避免不同频段信号之间产生串扰，中间层为馈电线路走线槽，走线槽做圆角转弯处理，减少高频信号传输过程中的驻波比损耗，上层为天线振子安装位，振子与壳体上盖之间预留2mm空气层，优化信号辐射方向图。这款信号增强装置的核心定位是解决无人机在复杂电磁环境、远距离作业场景下的信号衰减问题，覆盖2.4G、5.2G、5.8G三个常用航拍无人机通讯频段，适配大疆系列消费级及行业级无人机的信号接收链路。从结构设计来看，外壳采用圆角矩形一体化成型方案，边缘做R角过渡处理，既避免尖锐边角在携带、安装过程中造成磕碰损伤，也能降低户外飞行时的风阻影响，外壳表面做哑光磨砂质感处理，减少户外强光下的反光干扰，正面蚀刻的品牌标识采用下沉式工艺，不会额外增加壳体表面凸起，避免安装时与周边配件产生干涉。

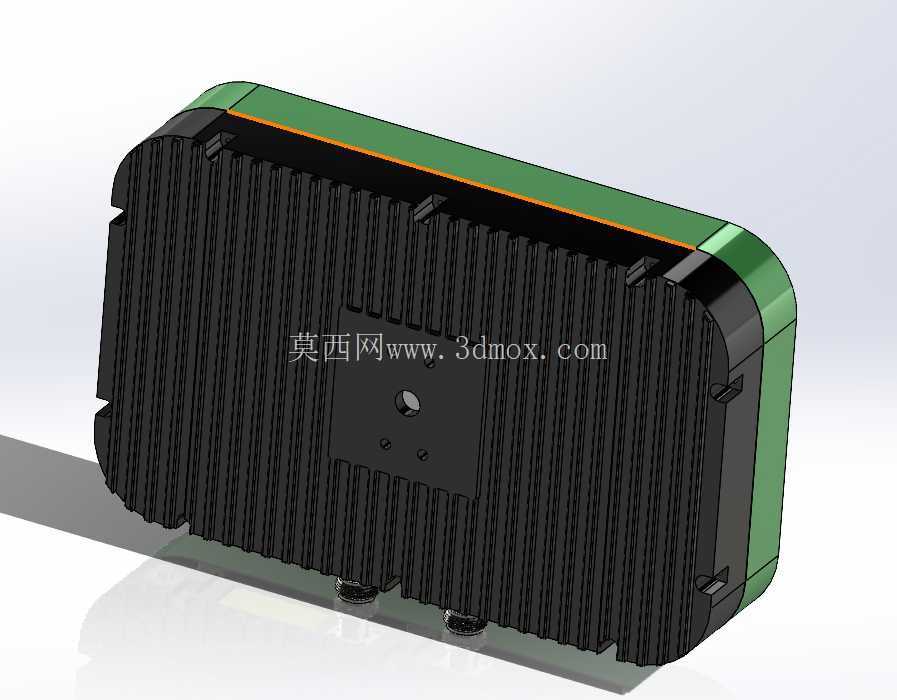

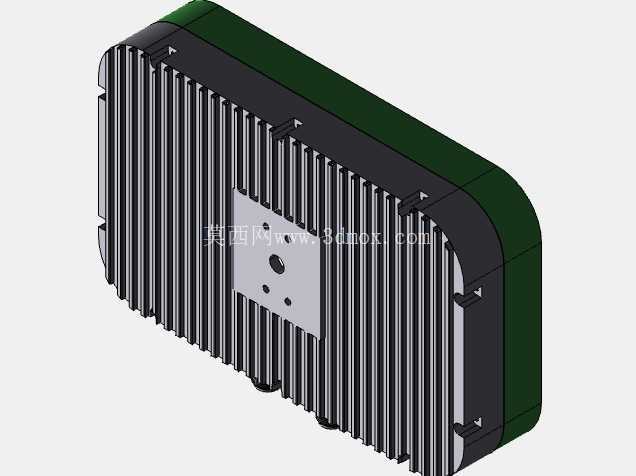

　　从安装边界来看，装置整体厚度控制在18mm以内，长宽尺寸匹配无人机遥控器顶部的标准安装位间距，背部预留有通用快装板卡槽，可直接适配市面上主流的遥控器拓展支架，不需要额外打孔或者改装配件，安装后整体重心与遥控器握持中心保持重合，长时间握持不会出现偏重疲劳的问题。在实际作业场景中，城市楼宇间飞行时，建筑钢筋结构会对无线电信号产生多次反射衰减，这款装置的双放大器架构可以对接收的微弱信号做两级低噪声放大，同时对发射信号做功率提升，相比原厂天线可有效扩展信号覆盖范围，在无遮挡的开阔作业区域，可支持更远距离的航测、巡检作业；在山地、林区等植被遮挡严重的场景下，三频覆盖的设计可以根据实时信号质量自动切换最优通讯频段，避免单频段信号被植被完全遮挡导致的失联风险。

　　设计过程中重点考量了散热需求，壳体两侧设计有隐藏式通风槽，通风槽开口方向顺着飞行时的气流方向，利用自然对流带走放大器工作产生的热量，不需要额外加装散热风扇，既降低了装置整体重量，也避免了风扇转动带来的电磁干扰。壳体边角处设计有挂绳孔位，可搭配安全挂绳使用，防止户外作业时装置从支架脱落造成损坏。内部电路安装位预留了通用螺丝孔位，可兼容不同版本的放大电路板，后续如果需要升级频段支持，只需要更换内部电路板即可，不需要重新开模制作外壳，降低了后续迭代的成本。射频接口采用标准SMA母头设计，可兼容市面上大部分第三方增益天线，用户可根据实际作业场景更换不同增益的全向或者定向天线，拓展装置的使用场景。

　　壳体上下盖采用卡扣加螺丝的双重固定方式，卡扣沿壳体四周均匀分布，可实现上下盖的预定位，四角的M2螺丝可提供足够的锁紧力，保证壳体结合面的密封性，同时也方便后期拆解维护内部电路。在结构强度设计上，壳体采用改性ABS材质，添加了抗UV助剂，长期在户外紫外线照射下不会出现壳体变脆、掉色的问题，1.5米高度自由跌落至水泥地面时，壳体不会出现开裂，内部电路不会出现移位损坏的情况，满足户外作业的粗暴使用需求。装置整体重量控制在85g以内，安装在遥控器上不会明显增加携带负担，日常收纳时可以和遥控器一起放入标准收纳包，不需要单独准备收纳空间。
