分体式双摄FPV航拍摄像头结构设计

　　这款分体式双摄结构的FPV摄像设备，主要适配穿越机、固定翼航模以及小型工业巡检无人机的第一人称视角拍摄需求，在航模竞速、低空航拍、狭小空间巡检作业场景中，能够同时兼顾广角飞控视角与高清录制视角的双重拍摄需求，解决传统单摄FPV设备无法同时满足飞行操控视野与画面录制画质的痛点。从结构设计逻辑来看，整体采用一体化压铸成型的主体外壳，外壳做了等厚壁厚处理，壁厚控制在1.8mm-2.2mm区间，既保证了飞行过程中抗冲击的结构强度，又尽可能压缩整体重量，避免给航模飞行带来额外的负载负担。

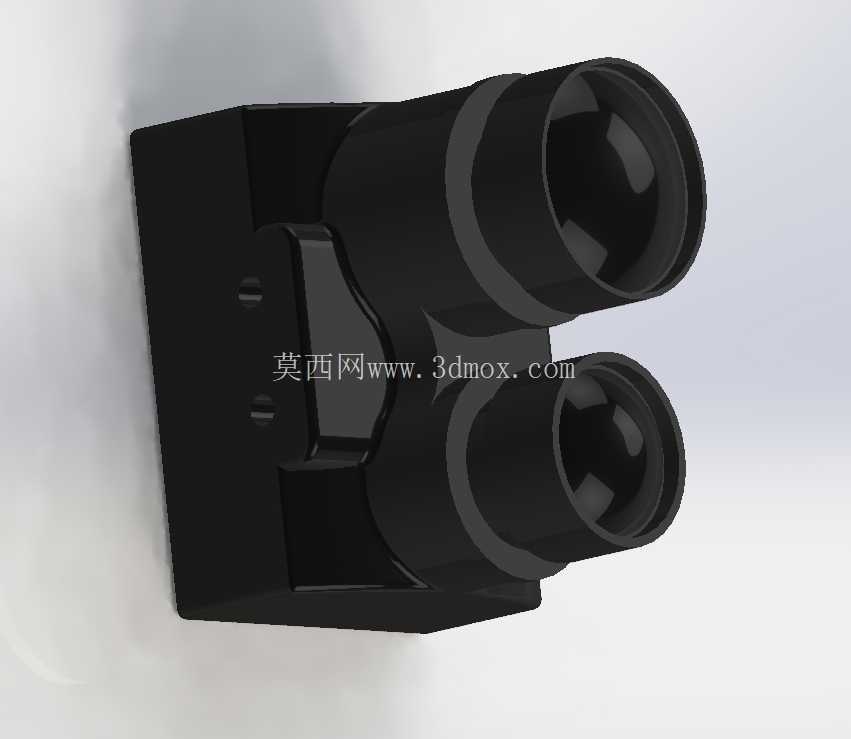

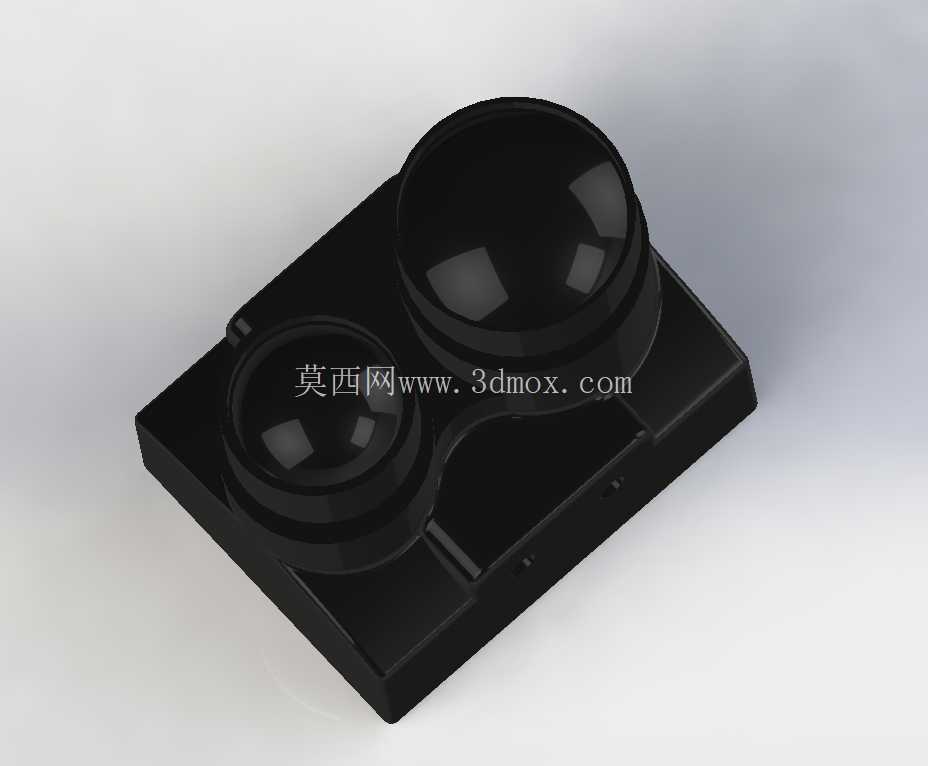

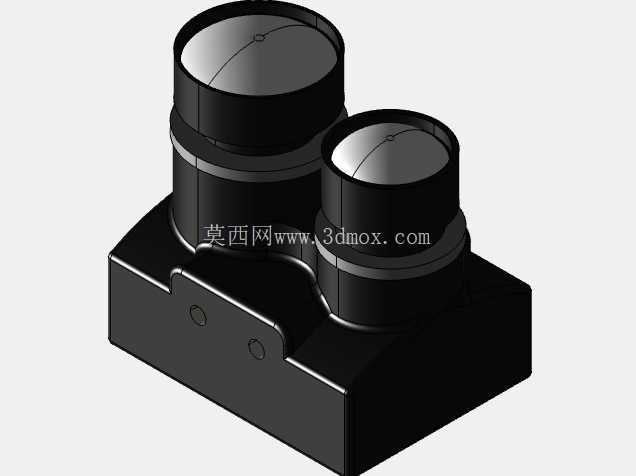

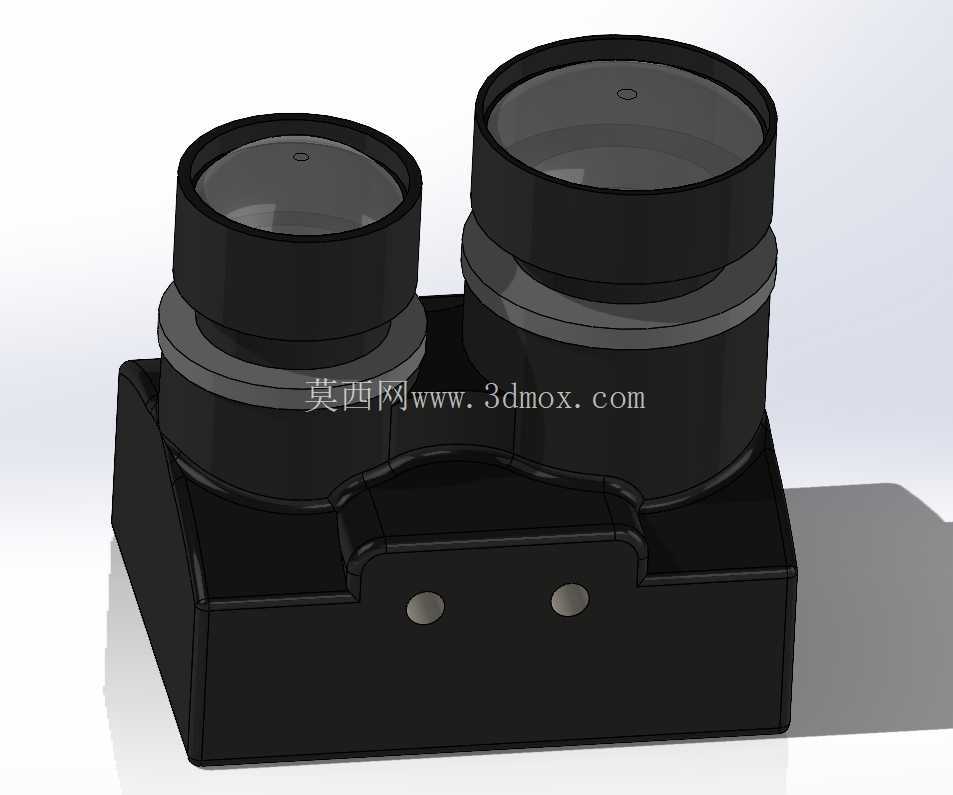

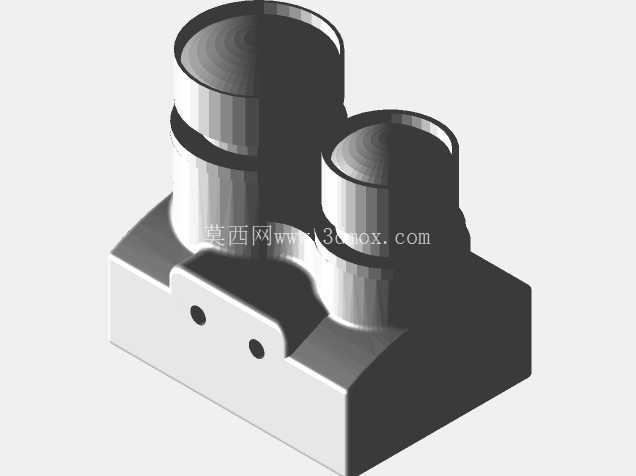

　　双镜头采用上下平行排布的布局，两个镜头的光轴保持平行，视场角差控制在0.5°以内，避免出现画面错位的问题，镜头外圈做了凸起的防撞唇边，能够在飞行器发生轻微擦碰时优先承接冲击力，保护镜头镜片不受剐蹭。设备背部预留了标准的20mm间距安装孔位，能够直接适配市面上绝大多数航模飞控塔、机架的安装位，不需要额外制作转接支架，安装时仅需要四颗M2螺丝即可完成固定，安装面做了0.2mm的下沉定位槽，能够快速对齐安装位置，避免安装偏移导致的画面倾斜。侧面预留了接线开槽，开槽位置做了圆角过渡处理，避免飞行过程中震动磨损线材外皮，接线端口采用侧出设计，不会超出设备主体的安装边界，不会和机架上的其他部件产生干涉。

　　从功能结构上看，内部预留了图像传感器、处理芯片的安装定位柱，定位柱高度经过精准核算，能够保证传感器焦平面和镜头后焦面完全重合，避免出现画面虚焦的问题，主体外壳和后盖之间采用卡扣加定位胶槽的配合方式，既能够快速拆装调试内部元件，又能保证组装后的密封性，减少户外飞行时灰尘、水汽侵入设备内部的概率。设备整体外形为近似矩形的切角结构，所有外露棱边都做了R1.5的圆角处理，一方面能够减少飞行过程中的风阻，另一方面也能避免尖锐棱边在安装、调试过程中划伤操作人员。

　　在结构强度校核层面，针对航模飞行时的高频震动场景，所有安装柱的根部都做了加强筋处理，加强筋厚度为1mm，高度和安装柱齐平，能够避免长时间震动导致安装柱断裂的问题，镜头安装位做了环形加强筋，保证镜头安装后的同轴度，不会因为飞行震动出现光轴偏移。设备的整体安装边界控制在38mm38mm25mm的空间范围内，能够适配绝大多数小型穿越机的机头安装空间，不会因为设备体积过大遮挡飞控天线或者其他传感器的安装位置。针对实际使用中可能出现的炸机冲击，外壳材质选用了具备一定韧性的压铸材质，在受到冲击时能够通过微小形变吸收部分冲击力，不会像脆性材质一样直接碎裂，同时外壳表面做了哑光磨砂处理，减少飞行过程中的阳光反光，避免反光干扰飞手的视线。在走线设计上，内部预留了线材固定卡槽，能够将内部连接线卡在卡槽内，避免飞行震动导致线材松脱，电源和信号接口做了防呆设计，安装时不会出现插反的问题。
