多槽式线缆分理固定走线装置结构

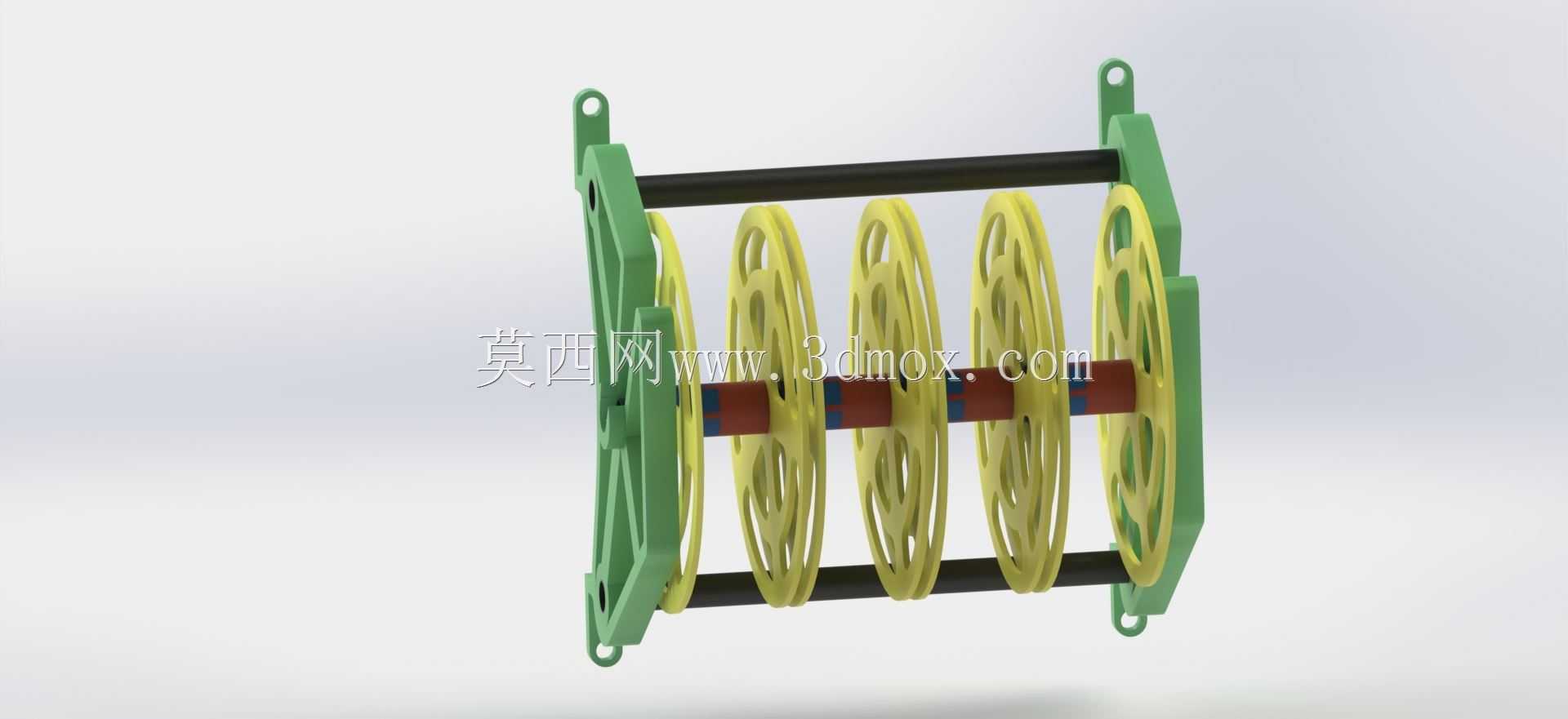

　　在机床电控柜布线、小型设备内部走线、桌面试验台线束整理这类场景里，多根并行线缆的固定与分理一直是容易被忽略但直接影响后期维护效率的环节，传统扎带固定虽然成本低，但存在无法单独拆换单根线缆、线束堆叠挤压导致散热差、扎带老化断裂后整束线缆松脱的问题，这类多槽式的线缆固定装置就是针对这类痛点设计的结构。整个装置采用双侧支架支撑的框架式结构，两侧的绿色安装支架上预留了多个安装固定孔位，既可以通过螺丝直接锁附在设备安装面、电控柜安装梁上，也可以配合扎带穿过孔位实现无打孔快速固定，适配不同的安装场景需求，安装支架的边角都做了圆弧过渡处理，避免安装和走线过程中割破线缆绝缘层，符合电气布线的安全规范要求。

　　支架之间通过两根平行的黑色支撑横杆连接形成稳定的框架主体，框架上套装了五个独立的黄色理线轮，每个理线轮对应一个独立的走线槽位，单槽适配直径10mm的线缆，刚好覆盖常规设备控制信号线、小功率动力线的线径范围，理线轮本身可以绕支撑横杆转动，在穿线或者后期调整线缆位置的时候，滚轮的转动可以减少线缆外皮和固定件之间的滑动摩擦，避免拉扯线缆的时候磨损绝缘层，相比传统固定式的线卡，这种带滚轮的结构在需要经常调整线缆余量、或者设备有小幅走线位移的场景里适配性更强。理线轮的宽度设计为36mm，整个装置的最大外轮廓直径为120mm，安装时只需要预留对应尺寸的安装空间即可，不会占用过多的柜内或者设备内部空间，

　　五个槽位的设计可以同时完成五路并行线缆的分理固定，每根线缆单独占据一个槽位，不会出现多根线缆堆叠挤压的情况，既方便后期排查线路的时候快速识别对应线缆，也能让线缆之间保留足够的散热间隙，避免多根带负载的动力线堆叠导致热量积聚加速绝缘层老化。设计过程中特意对原有参考结构做了适配性修改，简化了不必要的复杂卡扣结构，整体零件数量少，两侧支架和支撑横杆之间采用插接加卡扣的固定方式，不需要额外的紧固件就可以完成组装，生产装配的效率更高，同时理线轮和横杆之间的间隙经过反复调整，既保证滚轮可以顺畅转动不会卡滞，也不会出现间隙过大导致滚轮晃动、线缆脱出槽位的问题。实际使用的时候，可以根据需要固定的线缆数量选择对应槽位的规格，

　　单根线缆走线时也可以单独使用单个滚轮配合支架固定，多线缆场景下整组使用实现分线理线，除了机床设备内部的电控布线场景，也可以用在3D打印机、小型自动化设备的走线固定，甚至桌面工作室的电源线、数据线整理场景，相比传统的粘式线卡、扎带固定，这种结构的固定更可靠，重复拆装调整线缆的时候不需要更换固定件，不会在安装面残留胶痕，也不会因为反复拆装扎带导致固定失效。整个结构的受力设计也做了对应优化，两侧支架的受力点集中在支撑横杆的连接位置，安装孔位的布局避开了应力集中区域，固定后可以承受整束线缆的拉扯力，不会因为设备运行过程中的振动导致支架变形或者固定松脱，理线轮的槽位边缘做了翻边处理，线缆卡入槽位后不会因为横向拉扯从侧边滑出，固定的可靠性更强。
