35T级立式液压压机机架结构设计

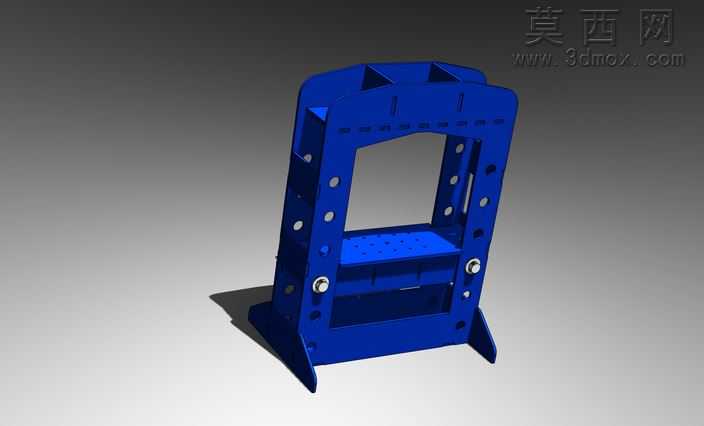

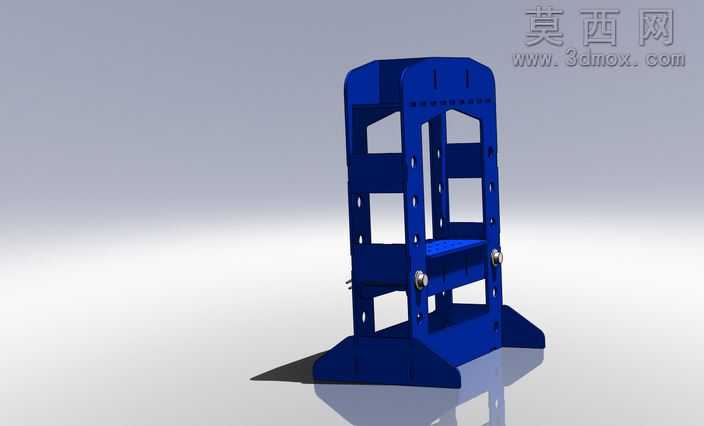

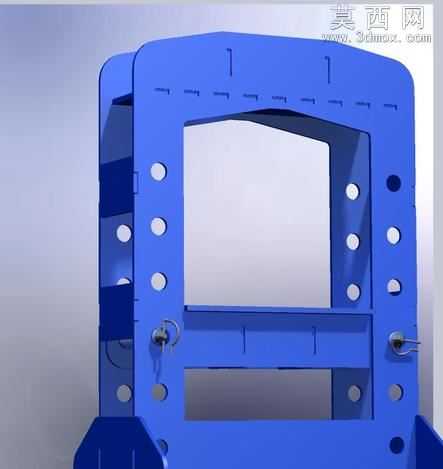

本作品为立式液压压机的机架主体三维建模成果，整体采用SolidWorks完成全参数化建模设计，建模过程中严格遵循钣金加工工艺逻辑，对每一处板材的折弯、开孔、拼接位置都做了精准的参数约束，确保模型可直接对接激光切割加工程序，无需二次调整即可输出生产用下料图纸。渲染阶段采用哑光金属漆材质模拟机架的喷塑外观效果，通过环境光遮蔽与反射参数调整，还原出钢制机架厚重扎实的金属质感，地面添加柔和的倒影效果，清晰呈现机架底部支撑脚的外扩式稳定结构，整体光影过渡自然，能够直观展示机架的立体形态与结构层次。结构设计上采用龙门式双立柱框架布局，两侧立柱设置多组等距调节安装孔，可适配不同行程规格的液压缸安装需求，中部设置可上下调整的活动工作台托板，通过两侧的锁紧旋钮实现位置固定，能够满足不同高度工件的压装作业需求；底部采用加宽外伸式支撑脚设计，大幅提升设备承压时的抗倾覆稳定性，框架横梁与立柱的连接位置做了加厚补强处理，避免长期承压出现结构变形。设计思路围绕通用型液压压机的适配性展开，通过对安装孔位、工作台位置的可调式设计，仅需微调液压缸安装孔的尺寸参数，即可适配35T级不同规格液压缸的安装使用，覆盖多数中小型压装、校直、冲压作业场景；所有结构件均采用激光切割钢板拼接装配，无复杂异形曲面加工需求，加工难度低、装配逻辑简单，整套模型包含完整的零件参数与装配约束关系，可编辑性强，能够为同类型小型液压压机的机架设计提供可靠的结构参考，模型同时导出了通用STL格式，可兼容多数三维软件查看与编辑，方便不同使用场景下的二次调整与优化。
