立式手动液压压装设备三维结构

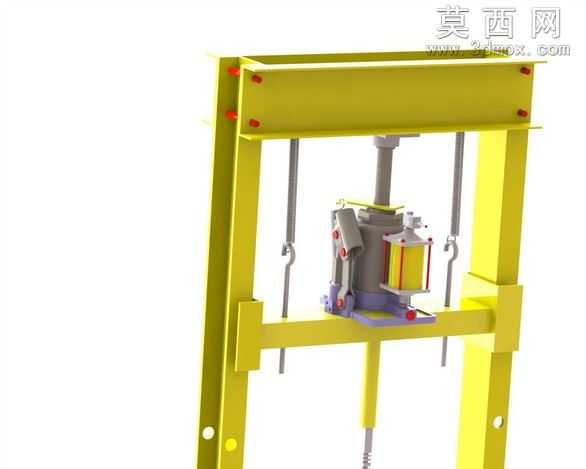

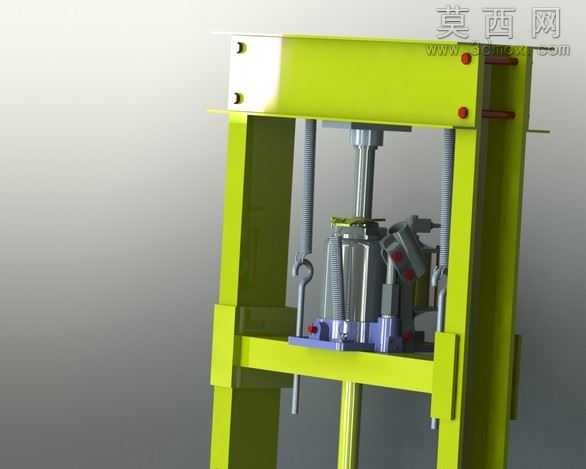

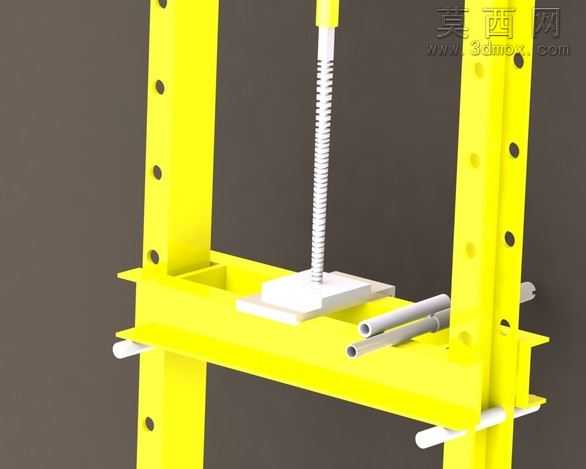

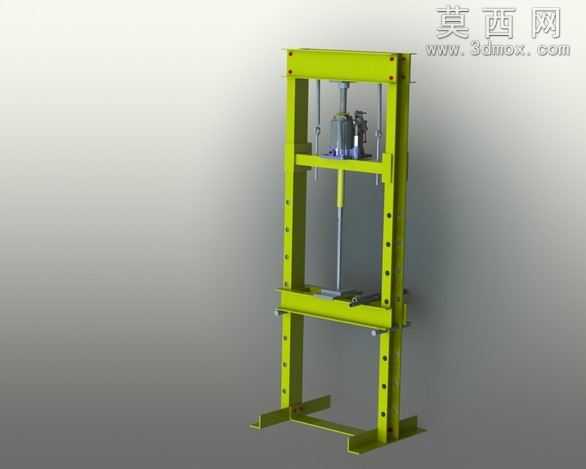

本作品为立式手动液压压装设备的三维建模成果，建模过程中严格遵循机械设计的公差配合规范，对设备的每一处结构都进行了1:1比例的精准还原。整体机架采用双侧立式立柱搭配横向承载梁的框架式结构，建模时对立柱上的等距调节孔进行了阵列特征处理，确保孔位间距统一、同轴度符合装配要求，可实现不同高度压装作业的档位调节，适配多种尺寸工件的压装需求。施压组件部分，建模者还原了手动液压驱动的核心结构，包含带防滑纹理的手动压杆、内置活塞杆的液压缸主体、复位弹簧结构以及底部的压头安装座，其中弹簧部分采用螺旋扫描特征生成，还原了弹簧的真实螺距与线径参数，压头与安装座的连接结构做了装配约束模拟，可直观展示压头的快拆更换逻辑。承载工作台部分设置了可伸缩的工件定位销轴，建模时对销轴与工作台的滑动配合间隙做了参数化设定，能够清晰展示工件放置后的定位逻辑，避免压装过程中工件偏移。材质与渲染环节，主体机架赋予了醒目的工业亮黄色金属漆材质，调整了材质的粗糙度与反光度参数，还原工业钢材喷涂防护漆后的真实质感；液压缸活塞杆、定位销轴等运动部件赋予了抛光金属材质，突出机加工零件的金属光泽；复位弹簧部分赋予了镀锌钢材材质，还原弹簧表面的钝化处理质感；手动压杆部分赋予了哑光黑色防滑材质，模拟实际设备中压杆的防滑握持设计。渲染阶段采用了三点布光方案，主光源从斜上方打亮设备主体结构，补光源弱化阴影区域的死黑问题，轮廓光勾勒机架边缘提升模型立体感，背景选用深灰色纯色背景突出设备本身的结构细节。设计思路上，该模型以实用型手动压装设备为原型，在原有液压机结构基础上优化了机架的调节孔位布局，增加了工作台的定位结构，既保留了手动液压设备结构简单、操作便捷、无需外接动力源的优势，又提升了压装作业时的工件定位精度，可用于机械教学演示、小型零部件压装工艺模拟、工装设备方案展示等场景，模型的各部件均做了独立分组处理，可直接用于装配动画制作、工程图导出以及结构优化迭代。
