BKUTEMA管壳式换热设备结构三维设计

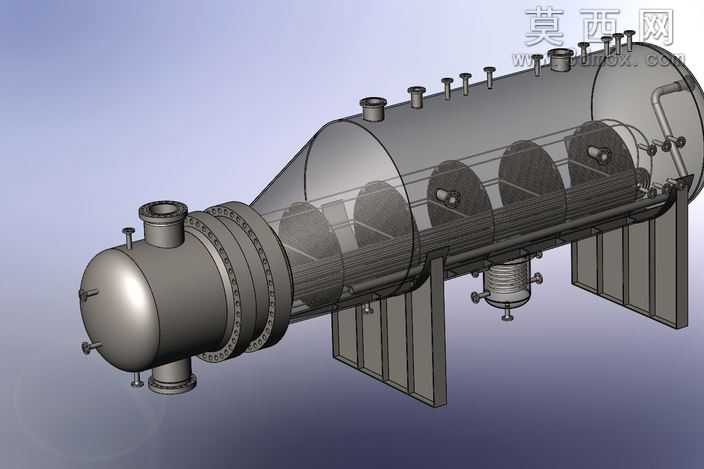

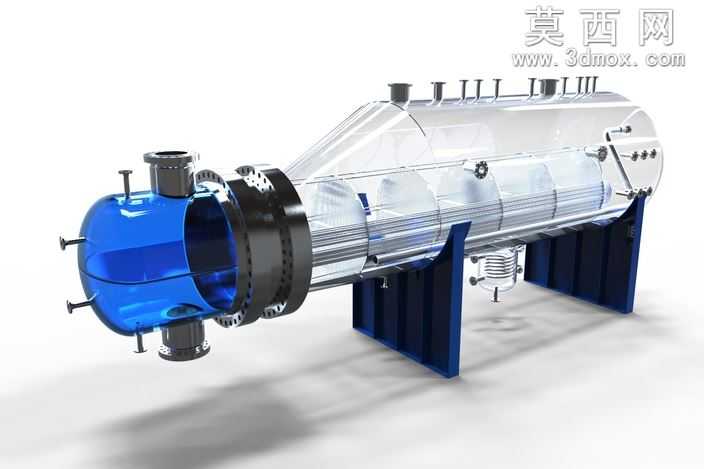

本作品为BKUTEMA系列管壳式换热器的三维数字化设计成果，整体建模过程严格遵循TEMA管壳式换热器的行业设计规范，采用自顶向下的装配设计思路完成全结构搭建。建模阶段首先完成主体承压壳体的参数化构建，精准还原了筒身的变径过渡结构、两端管板的法兰密封面结构、壳程侧的多组介质接管与排气排液接口，所有法兰连接位置的螺栓孔排布、密封槽尺寸均按照标准压力容器法兰参数进行1:1复刻，确保结构尺寸的工程实用性。管程部分完整构建了内部换热管束、折流板、定距管、拉杆的装配关系，折流板的切口角度、管间距排布完全符合管壳式换热器的流场设计要求，可直观呈现壳程介质的折返流动路径，两端管箱的分程隔板结构也做了精细化还原，能够清晰展示管程介质的多程流动逻辑。渲染阶段采用半透明材质处理壳体筒身部分，在保留金属壳体质感的同时，可清晰观察内部管束与折流板的排布结构，前端管箱采用蓝色半透明耐压材质模拟，直观区分管程与壳程的介质腔室边界，支座部分采用深蓝色金属漆材质，还原钢制鞍式支座的厚重承重质感，所有法兰、螺栓、接管等金属零部件均采用拉丝不锈钢材质，搭配真实的环境反射效果，提升模型的视觉真实度。设计过程中充分考虑了换热器的实际装配逻辑，所有零部件均保留了完整的装配约束关系，可直接用于工程结构展示、制冷换热原理教学、设备拆装模拟等场景，模型的结构细节覆盖了设备的检查口、支座接地板、接管补强圈等容易被忽略的工程细节，确保模型既具备视觉展示效果，又符合实际工业设备的设计逻辑，能够清晰呈现管壳式换热器的工作原理与结构组成，帮助相关从业者快速理解该类换热设备的内部构造与设计要点。
