共轴双旋翼遥控直升机结构设计

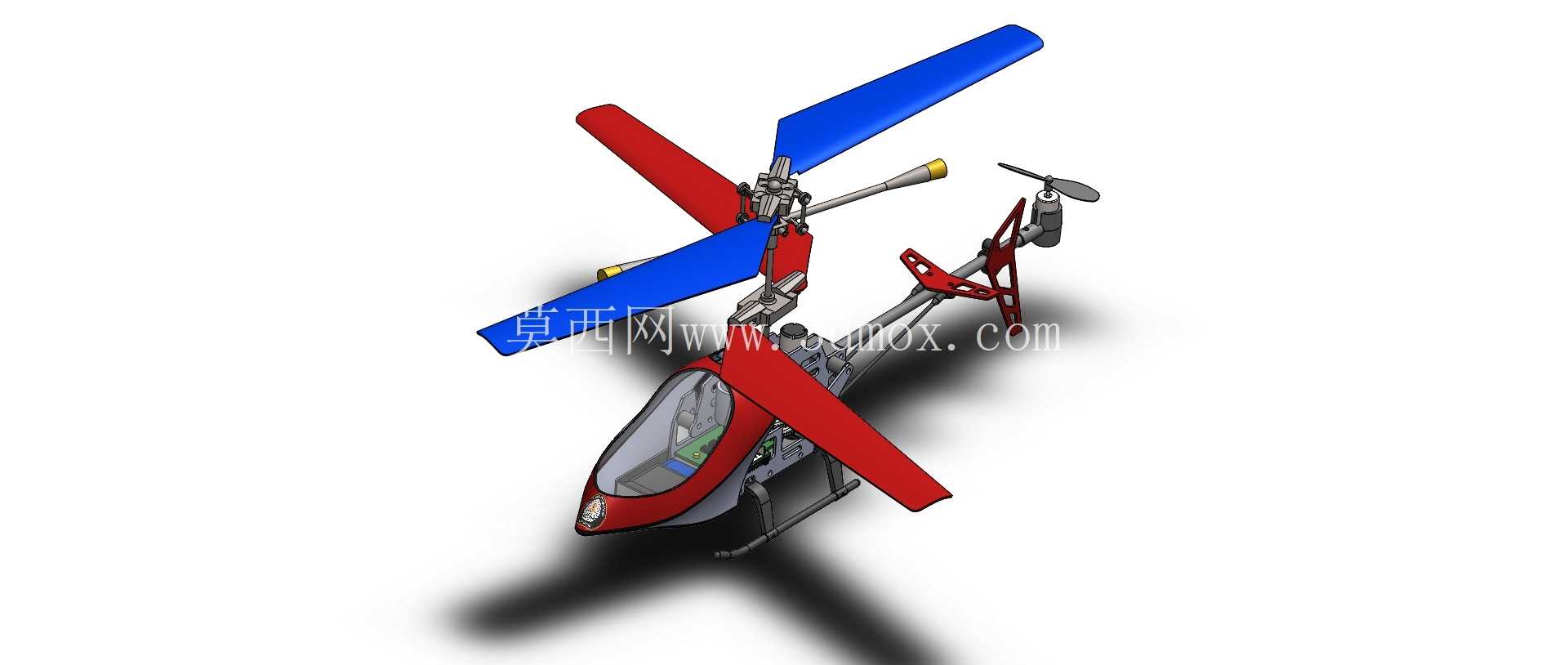

这套共轴双旋翼遥控直升机的三维结构，在航模研发、小型飞行器原理验证场景中具备很高的参考价值，区别于常规单旋翼带尾桨的直升机结构，共轴反转的双旋翼布局抵消了旋翼旋转产生的反扭矩，无需额外设置尾桨传动结构，既缩减了整机的横向尺寸边界，也降低了动力传输过程中的损耗，在同等旋翼直径下能获得更大的升力冗余，很适合小型遥控航模的轻量化设计需求。从实际用途来看，这类结构既可以作为航模爱好者DIY组装的结构参考，也能作为高校航空航天专业讲解旋翼飞行器原理的具象化教具，还能为小型民用无人飞行器的结构迭代提供设计参照，尤其是在对起降空间有严格限制的室内飞行、狭小区域航拍场景下，无尾桨的布局能大幅降低飞行过程中尾桨碰撞障碍物的概率，提升飞行安全性。

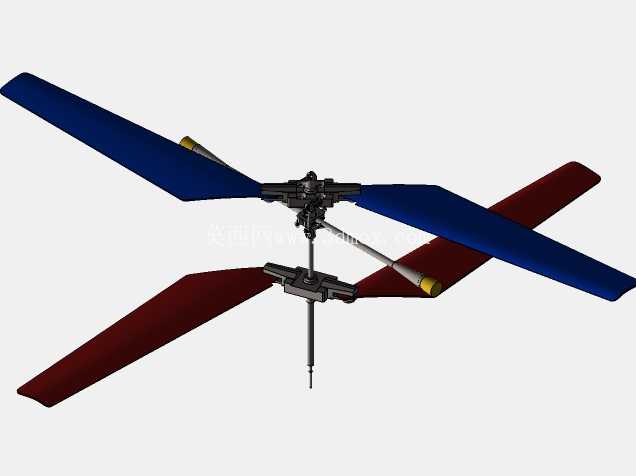

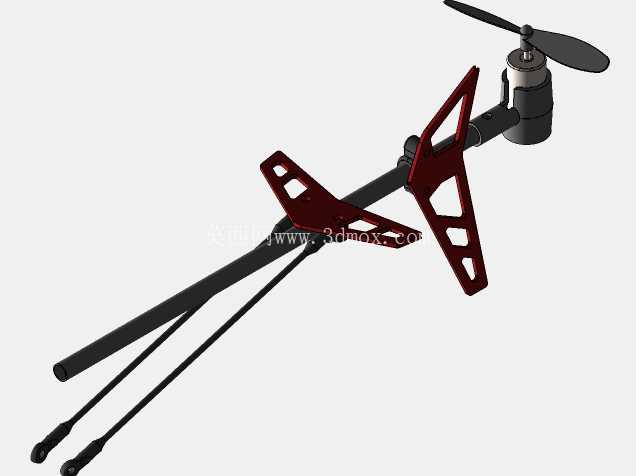

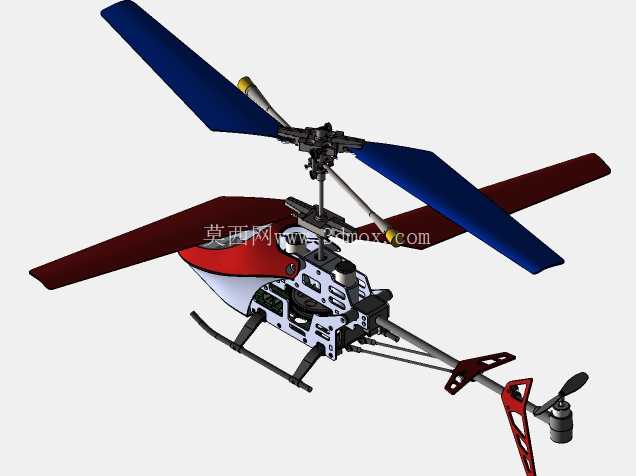

从功能特性来看，整机结构分为旋翼系统、机身主体、传动机构、起落架、尾翼几个核心模块。上下两层旋翼采用对称翼型设计，旋翼桨叶分别为红蓝两色做区分，实际生产中可通过不同颜色标识快速判断上下旋翼的安装位置，避免装配错位；旋翼夹头与倾斜盘的连接结构做了简化处理，既保留了周期变距的调节功能，又减少了不必要的精密零件，降低了小型航模的装配难度。机身主体采用流线型水滴式座舱设计，曲面过渡平滑，能有效降低前飞过程中的空气阻力，座舱内部预留了足够的安装空间，可以容纳动力电机、电池、遥控信号接收机、舵机等核心电子元件，空间边界经过精准核算，不会出现元件干涉的问题。尾部的小型安定翼结构，能在飞行过程中提升航向稳定性，避免共轴双旋翼结构容易出现的航向飘移问题，尾部没有设置动力尾桨，仅保留气动安定面，进一步减轻了尾部结构重量，让整机重心更靠近旋翼轴中心，提升飞行操控的响应速度。

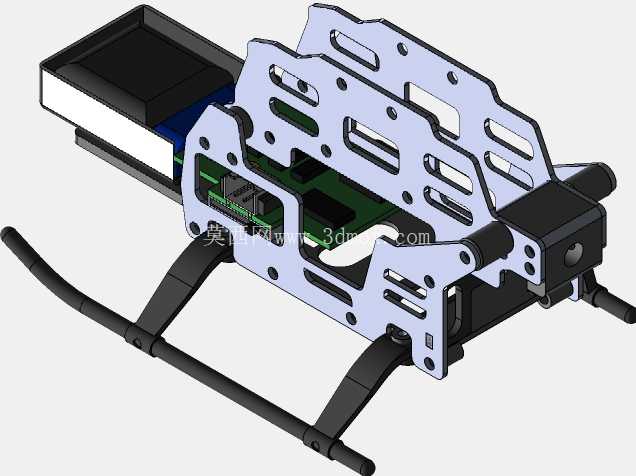

设计思路上，这套结构优先兼顾了装配便捷性与结构可靠性，所有连接部位的安装位都做了定位止口设计，零件装配时无需反复调整位置就能对准安装孔，降低新手的装配门槛；旋翼桨叶与夹头的连接部位设置了阻尼结构，能在飞行过程中吸收旋翼高速旋转产生的振动，避免振动传递到机身导致电子元件接触不良。起落架采用滑橇式结构，两根弧形支撑臂从机身下部延伸而出，结构强度足够承受正常降落时的冲击载荷，同时起落架的高度经过测算，既保证降落时机腹不会与地面发生剐蹭，又不会因为高度过高导致整机重心上移影响飞行稳定性。

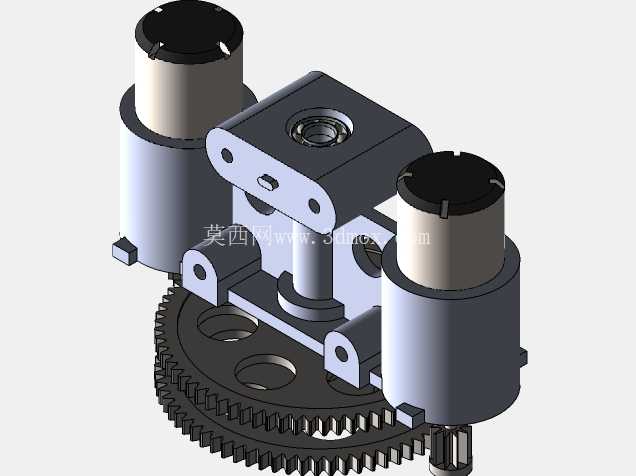

从外形尺寸与安装边界来看，整机旋翼展开后的最大直径控制在小型航模的常规尺寸区间内，机身长度与旋翼直径的比例经过气动优化，不会出现前飞时俯仰力矩过大的问题；所有传动部件的安装间隙都预留了合理的公差范围，既保证传动过程顺畅无卡滞，又不会因为间隙过大导致传动精度下降。机身蒙皮的分模线位置设置在结构应力较小的区域，后续如果要做铸造开模生产，能大幅简化模具结构，降低脱模难度，减少生产过程中的废品率。旋翼轴的同心度公差要求在设计时做了明确标注，因为共轴双旋翼结构对内外轴的同心度要求极高，一旦同心度偏差超出范围，高速旋转时就会产生剧烈振动，不仅影响飞行稳定性，还会大幅缩短零件使用寿命，这套结构中内外轴的支撑位设置了两个轴承固定点，有效保证了旋转过程中的同心度。倾斜盘的舵机拉杆长度预留了调节余量，装配完成后可以根据实际飞行状态微调旋翼的总距与周期变距行程，适配不同动力配置下的飞行需求，不需要重新加工拉杆零件。电池安装位设置在机身重心位置的下方，更换不同重量的电池时，对整机重心的影响可以控制在很小的范围内，不需要额外增加配重就能保持平衡。
