双节AAA电池卧式安装固定电池架结构

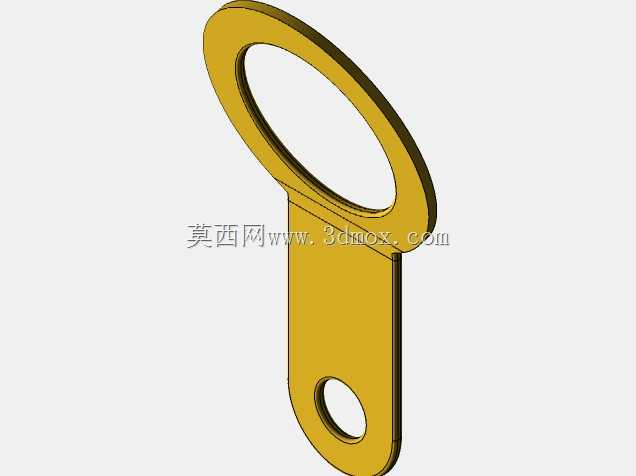

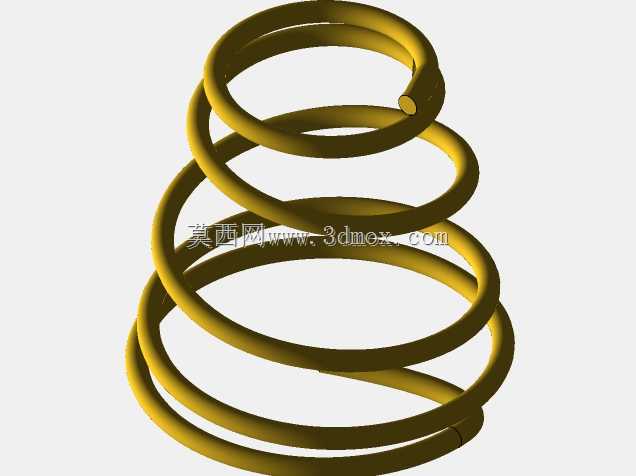

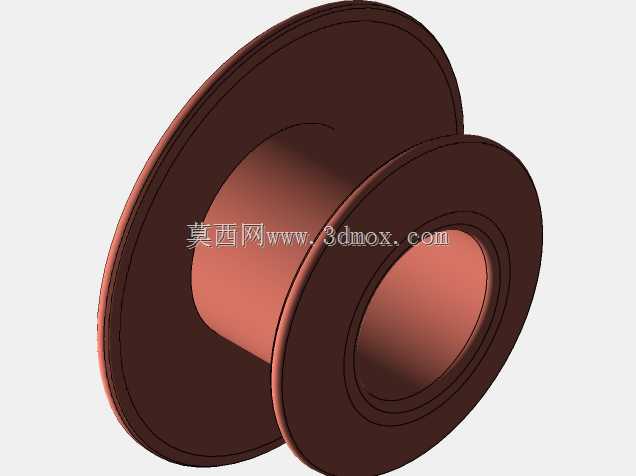

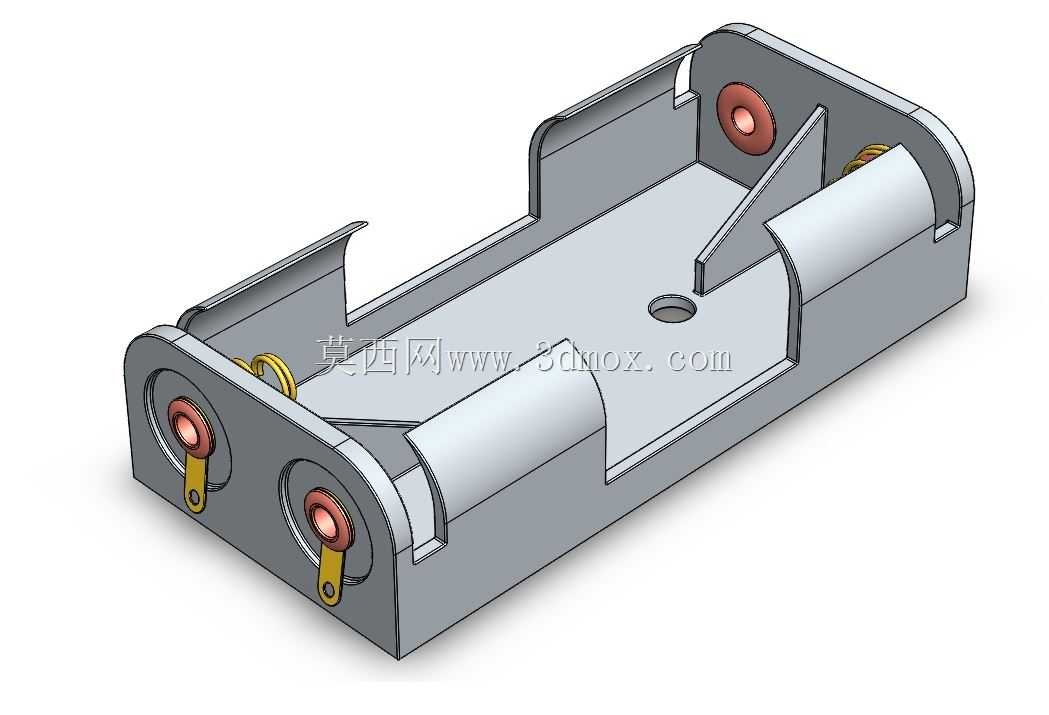

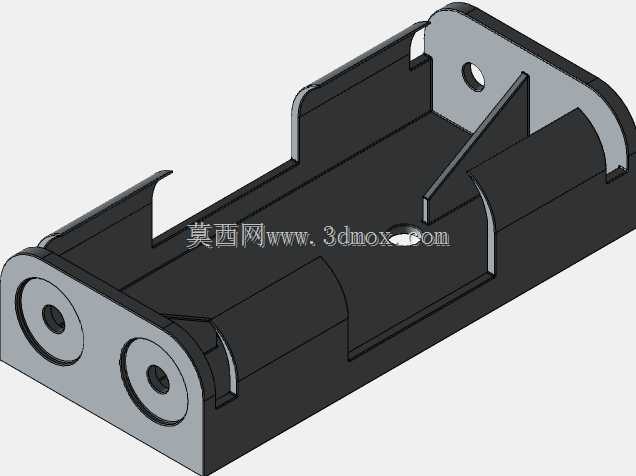

这款双节AAA电池卧式安装的电池架，是小型便携电子设备供电结构里的常用五金配件，日常在手持测温仪、迷你遥控器、小型便携检测仪器、低功耗无线传感节点这类需要干电池供电的产品中十分常见。从结构设计来看，整体采用卧式并排布局，能够同时容纳两节七号AAA电池串联排布，充分利用设备内部的扁平安装空间，避免立式电池仓带来的整机厚度增加问题，适配多数薄型便携设备的内部空间规划。架体主体采用冲压弯折成型的金属基材作为承载基底，边缘做了卷边钝化处理，既提升整体结构强度，也能避免组装过程中划伤线材或者操作人员手部。两端的接触结构做了差异化设计，一端是带弹性的镀金导电弹片，能够在电池装入后提供持续的预紧压力，抵消电池尺寸公差带来的接触不良风险，哪怕设备出现跌落、晃动等工况，也能保证供电回路稳定导通；另一端是带引出焊片的固定接触端子，焊片预留了标准焊盘孔位，方便直接焊接导线或者插接设备主板的供电引脚，不需要额外做转接结构。架体中部预留了定位安装孔，可通过螺丝直接固定在设备内部的塑胶柱或者钣金安装位上，两侧的挡边结构刚好卡住电池的圆柱侧壁，限制电池在径向的窜动，哪怕设备处于移动、振动的使用场景下，电池也不会出现移位脱出的问题。设计时充分考虑了电池的安装公差，仓体内部的容纳尺寸按照AAA电池的最大外径加0.2mm的装配间隙做预留，既不会因为间隙过小导致电池装入卡滞，也不会因为间隙过大造成电池晃动异响。端部的弹片行程预留了1.5mm的压缩量，能够适配不同厂商生产的AAA电池长度公差，避免出现电池装不进或者接触松垮的问题。架体的引出端子位置做了绝缘避让设计，安装后不会和设备内部的其他金属结构件出现短路风险，接触端子的导电部位做了镀层处理，降低长期使用后的接触电阻，减少供电回路的压降损耗，提升电池的有效利用率。这类电池架在结构选型时，需要重点核对安装边界的长宽高尺寸，确认仓体长度和设备内部预留的安装空间匹配，同时要注意引出端子的朝向是否方便走线，避免和周边的主板元器件、结构筋位产生干涉。
