手动卧式小型注塑成型设备结构

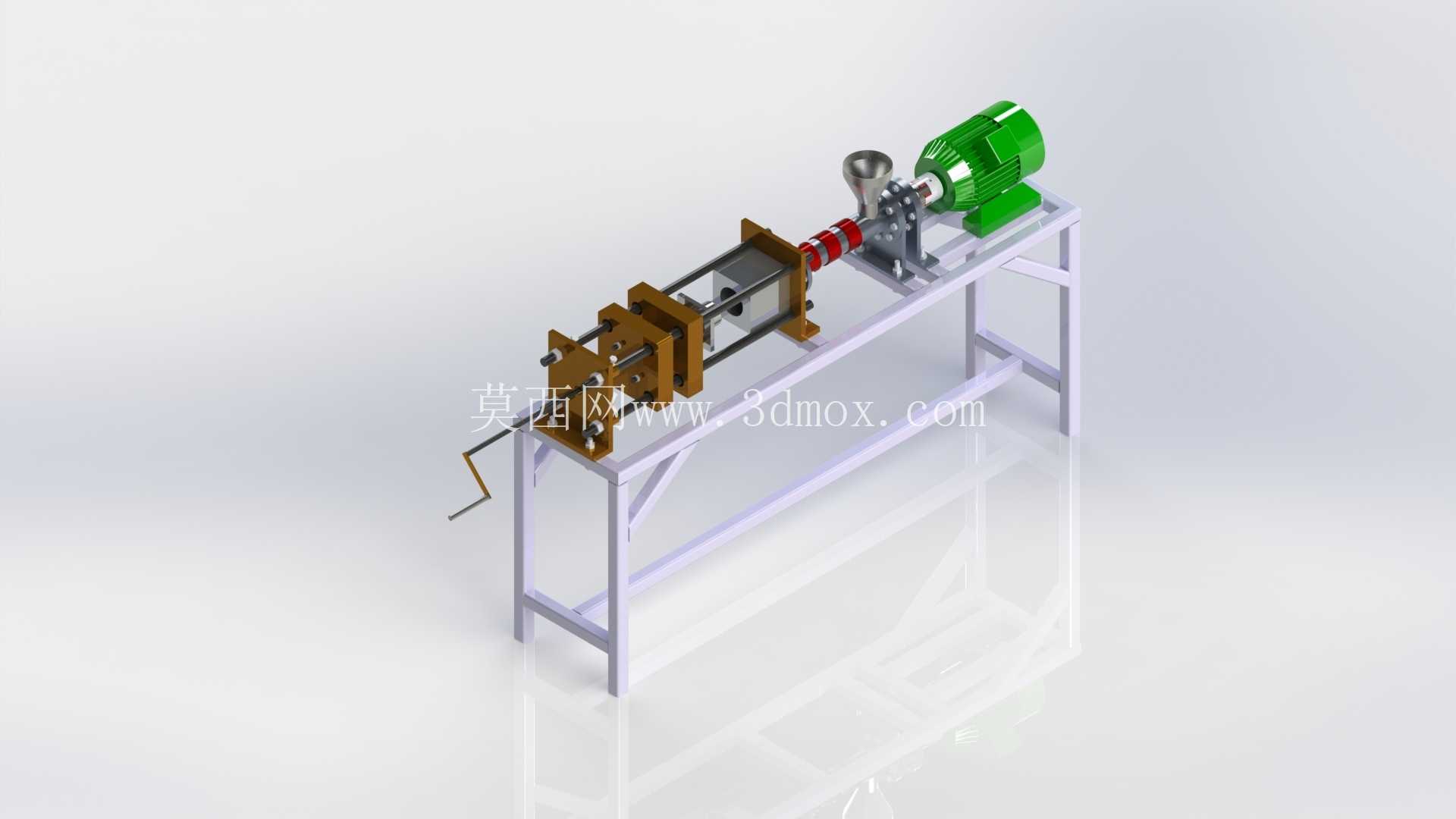

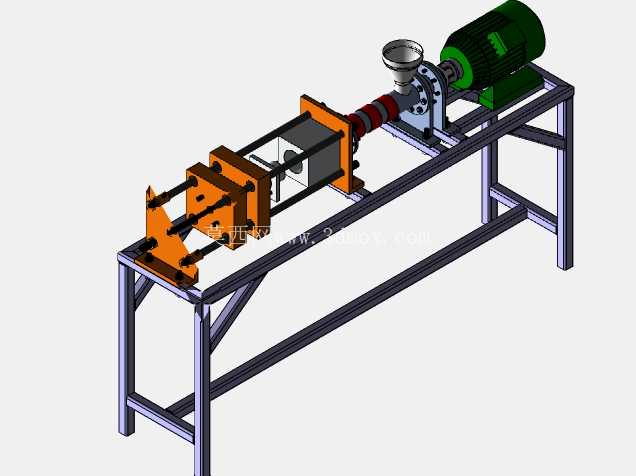

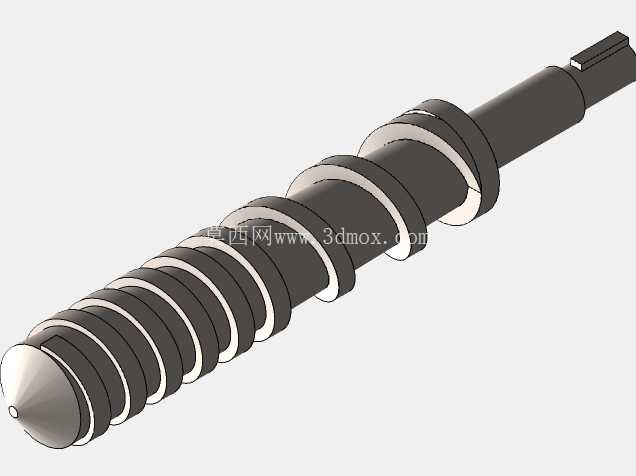

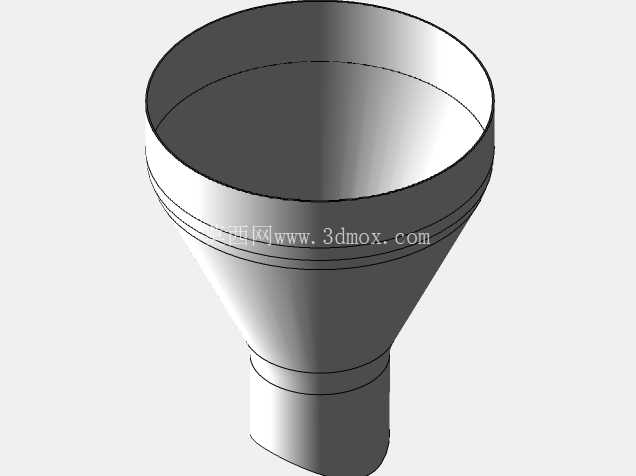

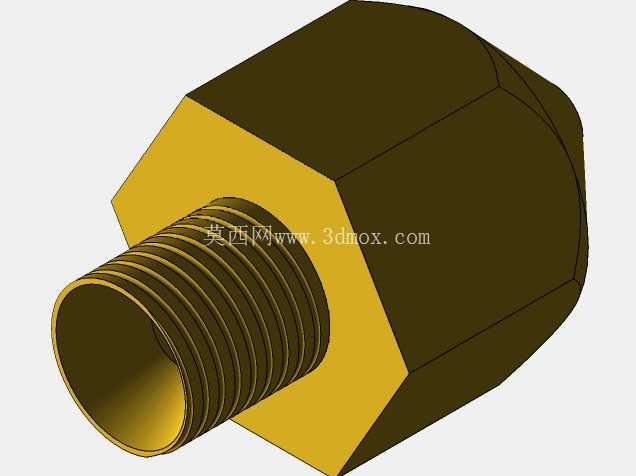

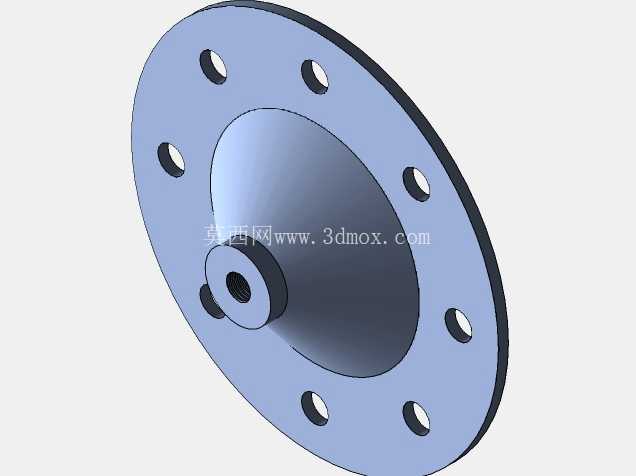

　　这套手动卧式注塑设备的结构设计，主要面向小批量塑料试样、手板件打样、教学实训以及小型作坊的简易塑件生产场景，区别于全自动量产注塑机的大体积高能耗特性，该结构无需复杂的电控液压系统，依靠手动操作配合电机驱动塑化段即可完成完整注塑流程，适配实验室新材料配方验证、职业院校注塑工艺实训、个体加工户小批量定制塑件生产等对设备占地、投入成本敏感的使用场景。从功能模块划分来看，整套结构分为塑化注射单元、合模锁紧单元、手动操作单元、机架支撑单元四个核心部分，塑化段采用电机驱动螺杆旋转的结构，料斗设置在塑化筒进料端上方，颗粒原料从料斗进入料筒后，依靠螺杆剪切与料筒外加热完成塑化熔融，注射动作通过手动杠杆机构驱动螺杆轴向推进，将熔融塑料注入前端合模单元的模腔中，相比纯手动塑化的简易注塑装置，电机驱动塑化的结构大幅降低了操作人员的劳动强度，同时能保证塑化过程的连续性与熔体均匀性。

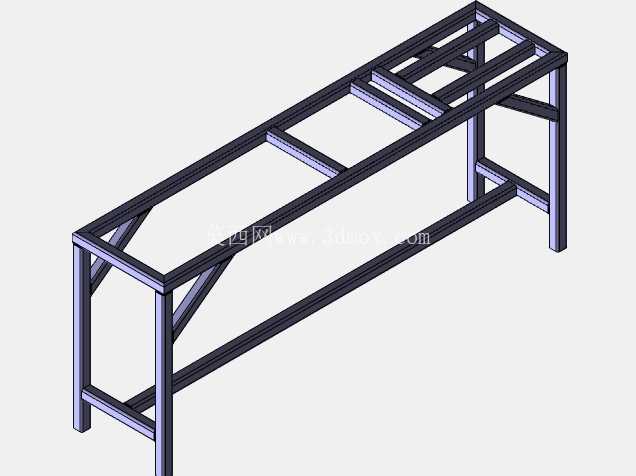

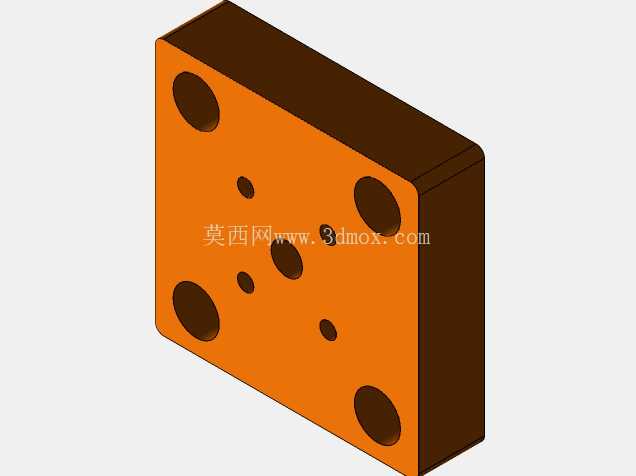

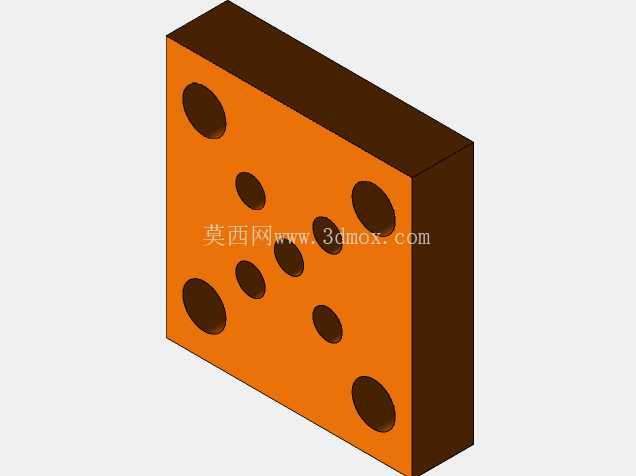

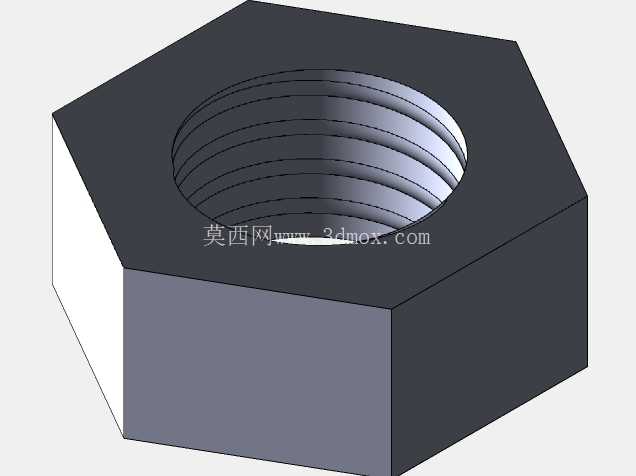

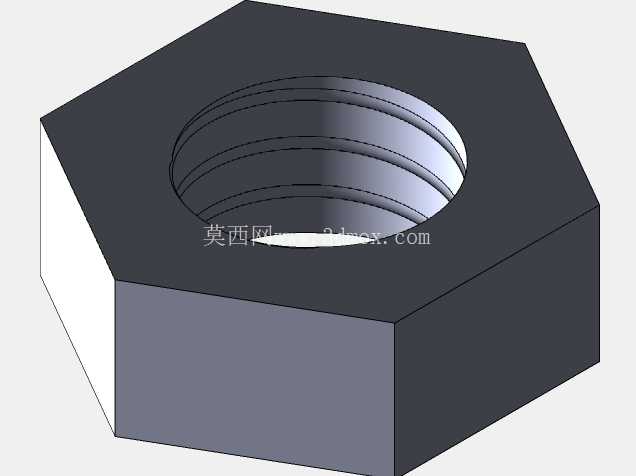

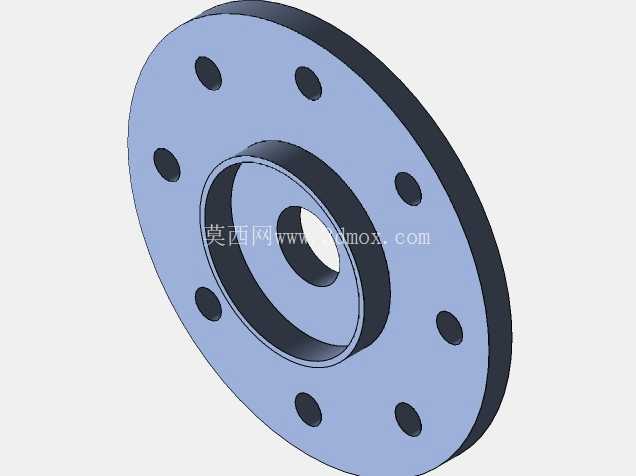

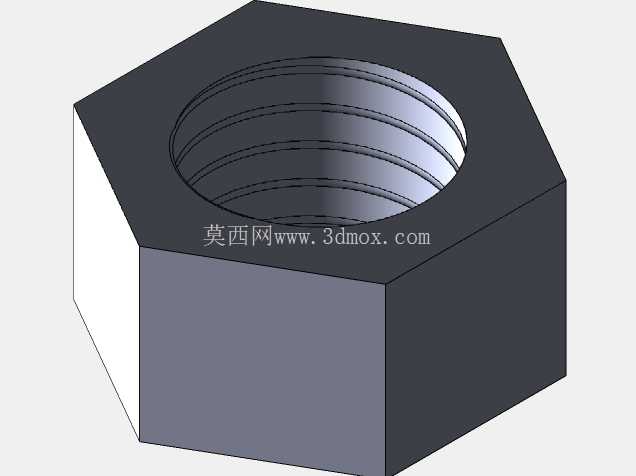

　　合模单元采用卧式直压配合肘节锁紧的结构，导柱沿水平方向平行布置，动模板沿导柱滑动完成开模合模动作，锁紧机构通过手动扳杆驱动肘节机构过死点实现锁模，能在注射过程中提供足够的锁模力，避免熔体从分型面溢出产生飞边，合模行程可根据模具厚度调整尾端锁紧螺母的位置，适配一定尺寸范围内的小型注塑模具安装，模架安装区域预留了标准的模具固定螺孔与定位圈安装位，可直接装夹常规的小型注塑模架，无需额外制作过渡连接板。手动操作单元的杠杆设置在设备进料端侧下方，操作力经过杠杆放大后传递到注射螺杆，操作人员无需施加过大的力即可完成注射保压动作，杠杆的行程限位块可调整螺杆的最大注射行程，对应不同的注射量需求，避免注射过量导致模腔胀模或者原料浪费。机架采用方管焊接的框架式结构，四条支腿通过横撑与斜撑连接，保证整体结构的刚性，避免设备运行过程中出现晃动，机架台面预留了各个功能模块的安装定位孔，所有部件均通过螺栓连接固定在台面上，方便后期拆解维护与部件更换，设备整体占地面积不足两平方米，可直接放置在常规工作台面或者独立放置在车间地面，不需要额外做地基固定，安装边界要求低，适合小型生产空间使用。

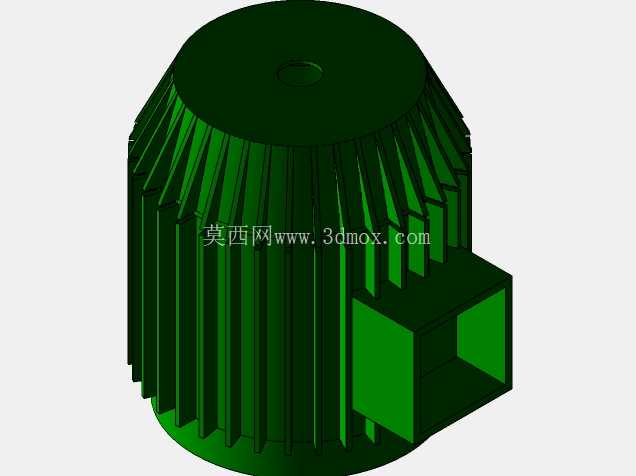

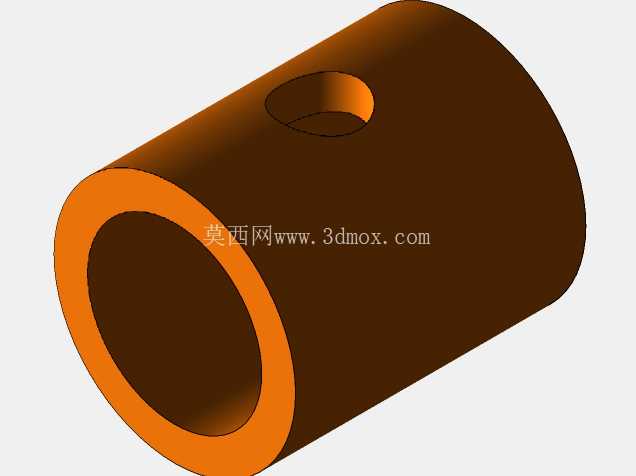

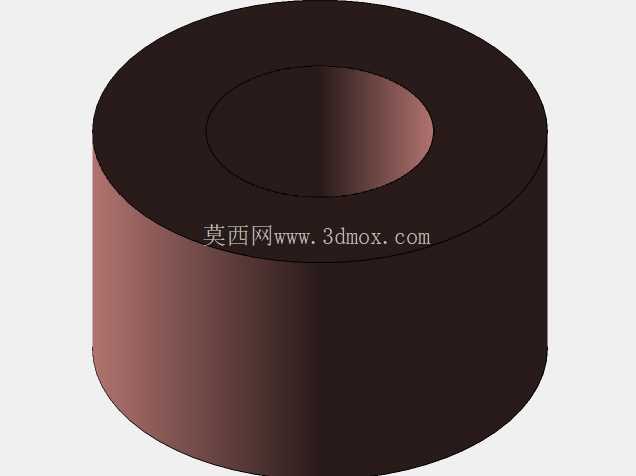

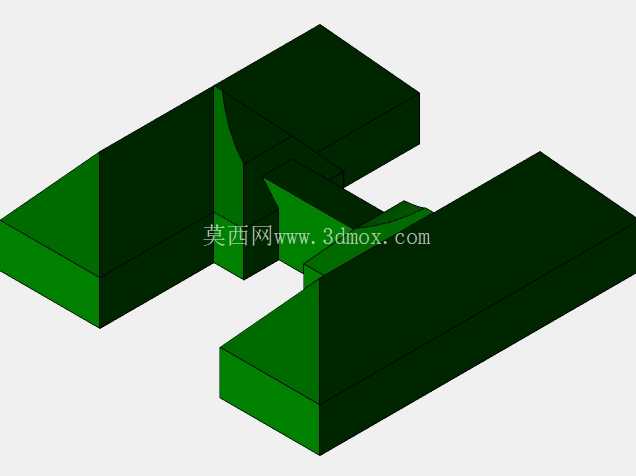

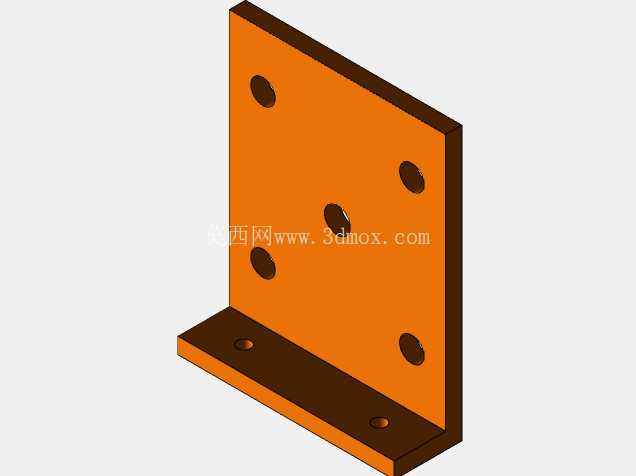

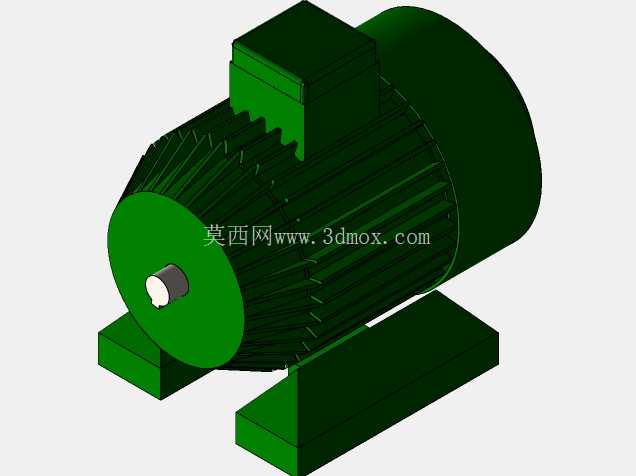

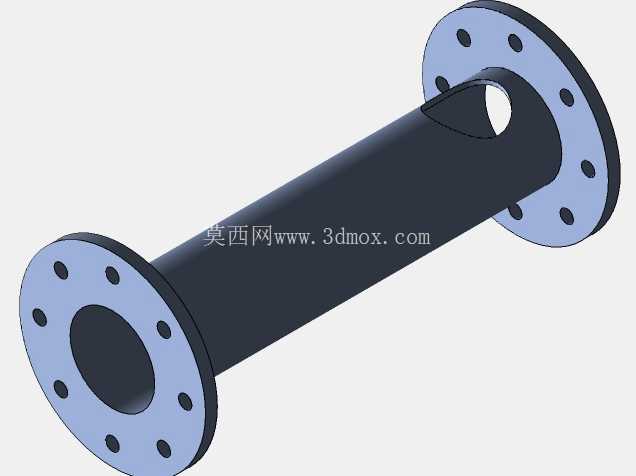

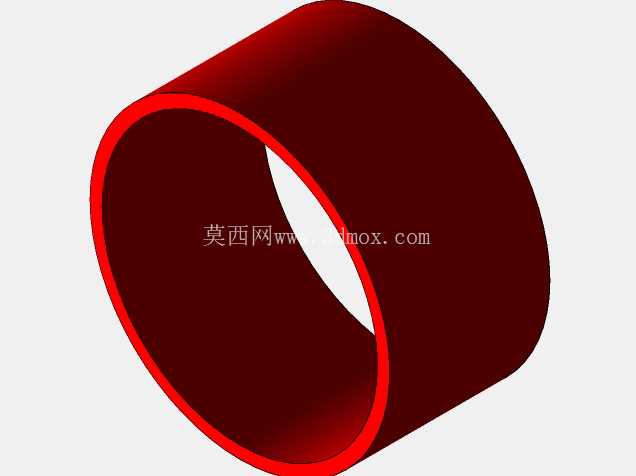

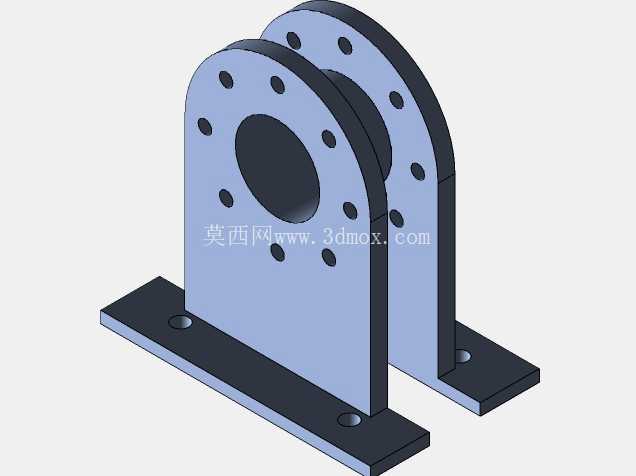

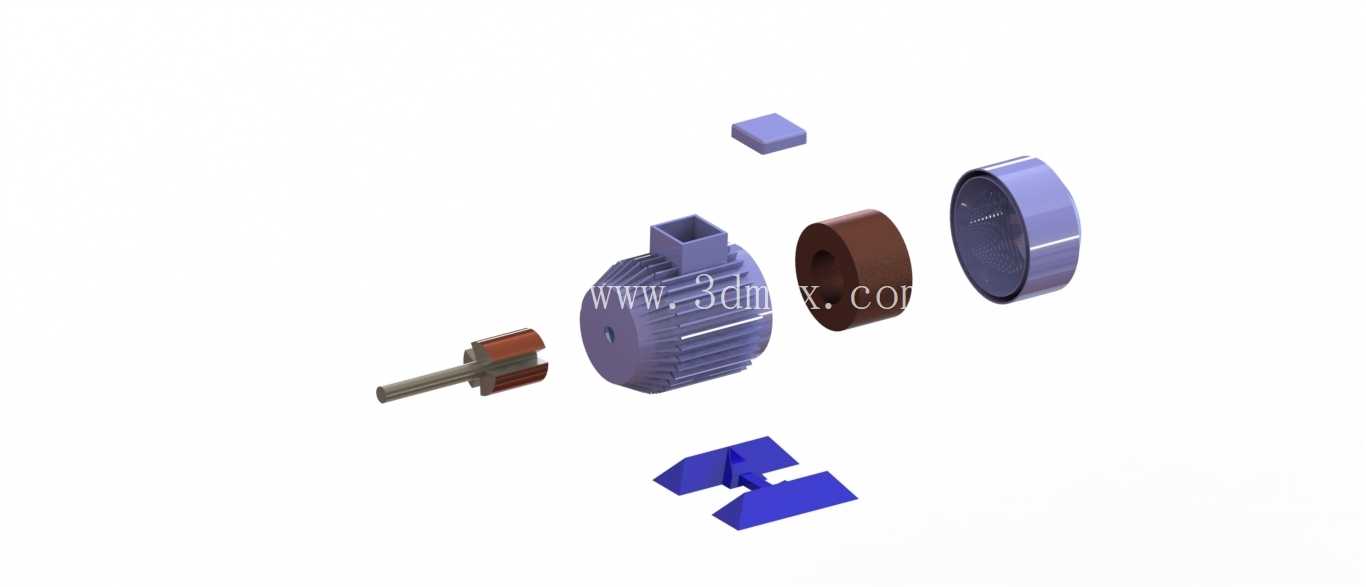

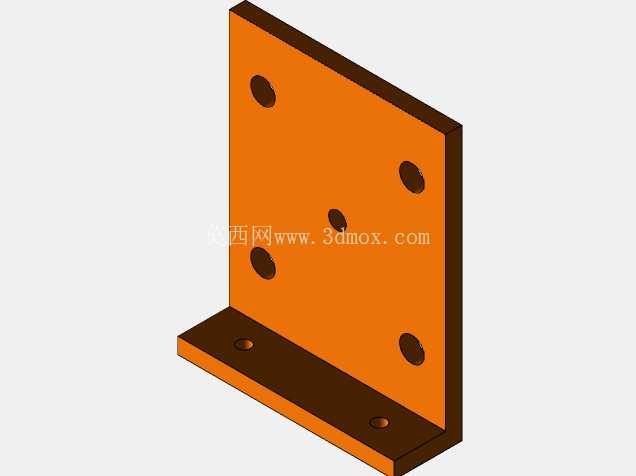

　　设计过程中重点平衡了操作便捷性与结构刚性的关系，塑化筒的支撑座采用分体式结构，既可以对料筒起到径向支撑作用，避免螺杆旋转过程中料筒出现挠度变形，又方便后期拆解清理料筒内残留的原料；导柱与动模板之间采用铜套滑动配合，相比直线轴承的结构，铜套的承载能力更强，耐粉尘性能更好，适合小型加工场景的粗放使用环境，日常维护只需要定期加注润滑脂即可保证滑动顺畅；电机与塑化螺杆之间采用联轴器直连的结构，传动效率高，没有额外的减速机构带来的传动间隙，能保证螺杆转速的稳定，塑化过程中熔体的剪切速率更均匀，减少塑件出现塑化不均、内应力过大的问题。

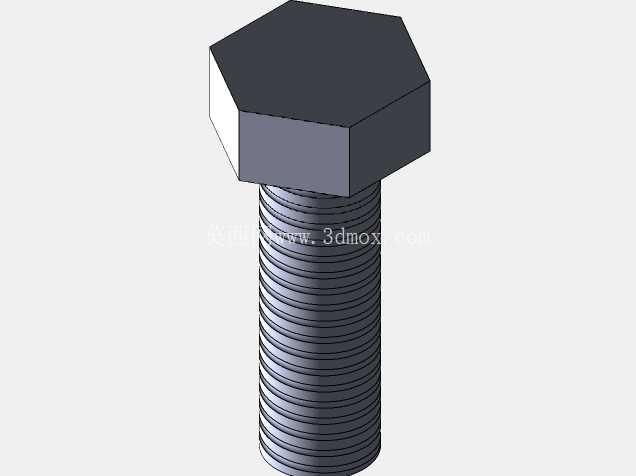

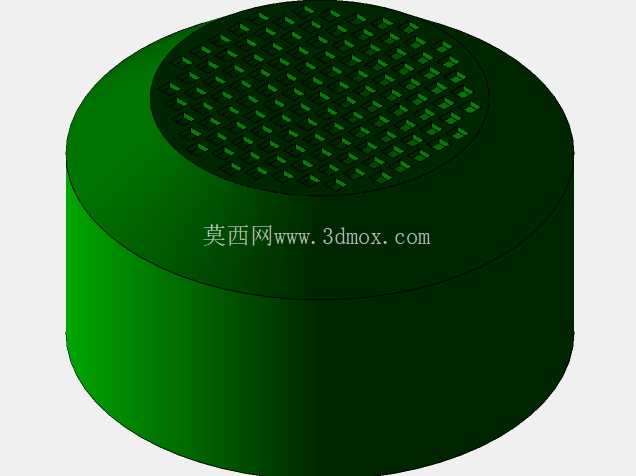

　　在安装边界方面，设备的操作侧预留了足够的手动操作空间，操作人员站在杠杆侧即可完成合模、加料、注射、开模取件的全流程操作，不需要频繁更换操作位置；电机侧预留了散热空间，避免电机长时间运行出现过热问题；料斗上方预留了加料空间，可直接倒入塑料颗粒原料，不需要额外的上料机构；设备底部可根据使用需求安装脚轮或者可调支撑脚，方便移动或者调平，适配不同的使用场地条件。整套结构没有复杂的电控元件，故障点少，维护成本低，对于需要小批量生产小型塑料零件、开展注塑工艺试验的场景来说，该结构在保证注塑工艺完整性的前提下，大幅降低了设备的投入成本与使用门槛，结构设计上充分考虑了小型设备的使用场景特性，所有易损件均采用标准件，可直接从市场采购更换，不需要定制特殊配件，进一步降低了后期的使用维护成本。
