气动驱动三通分料阀瓣结构设计

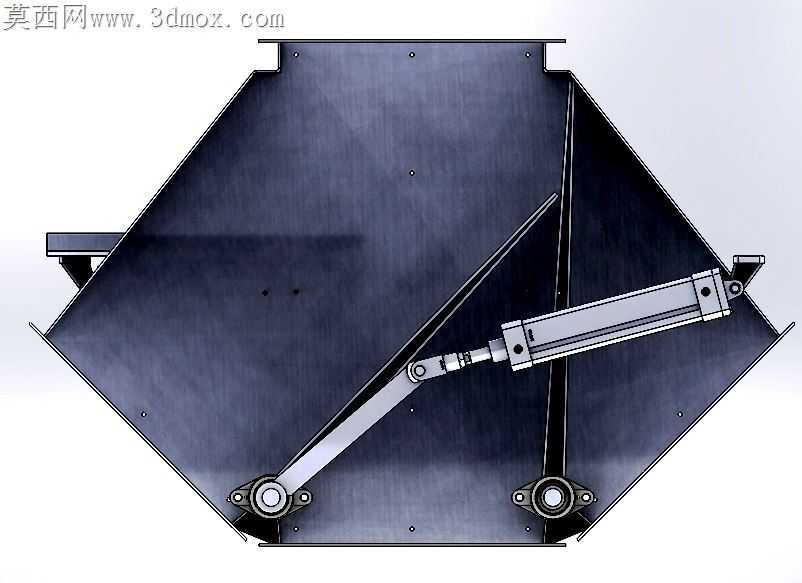

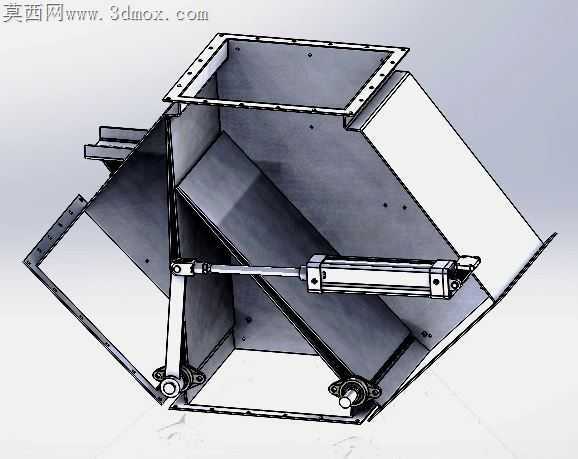

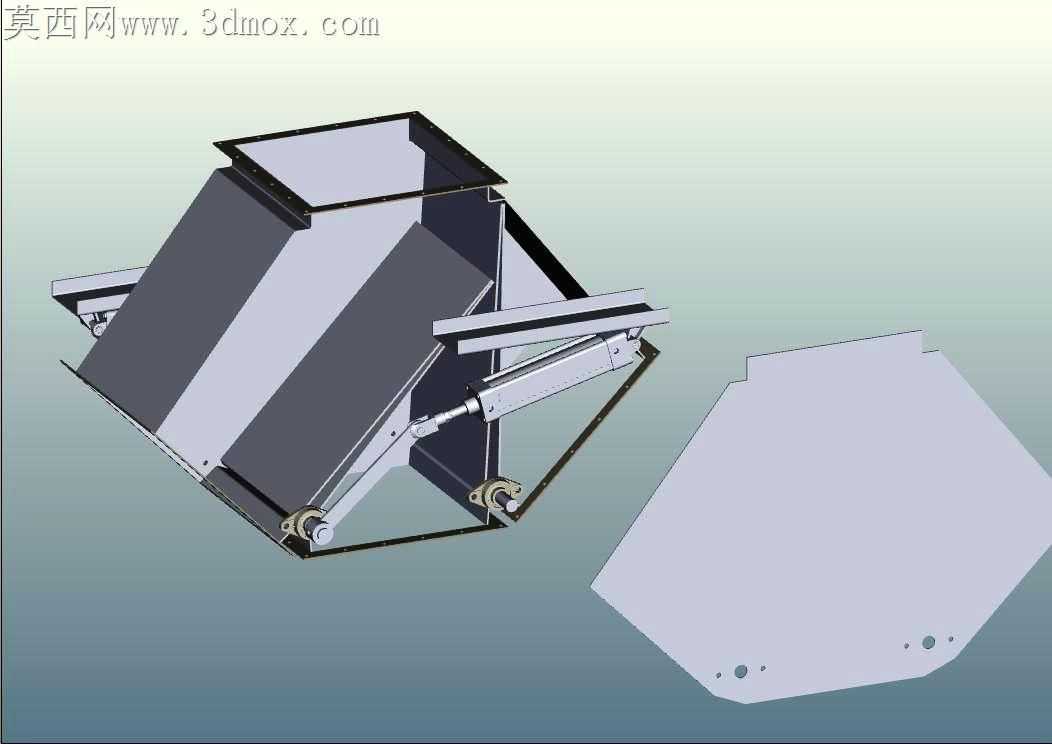

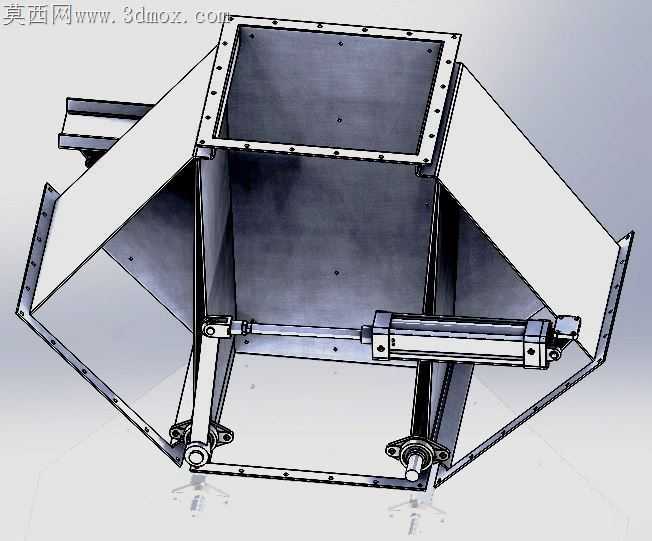

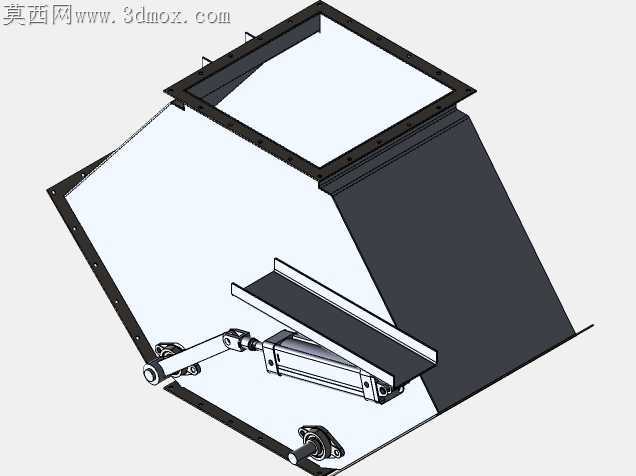

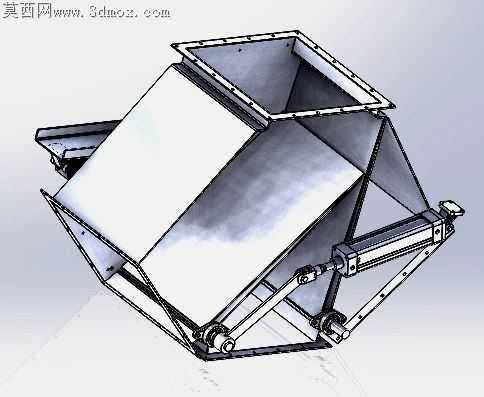

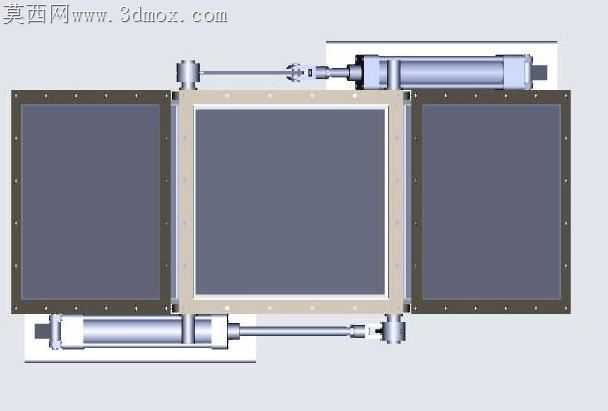

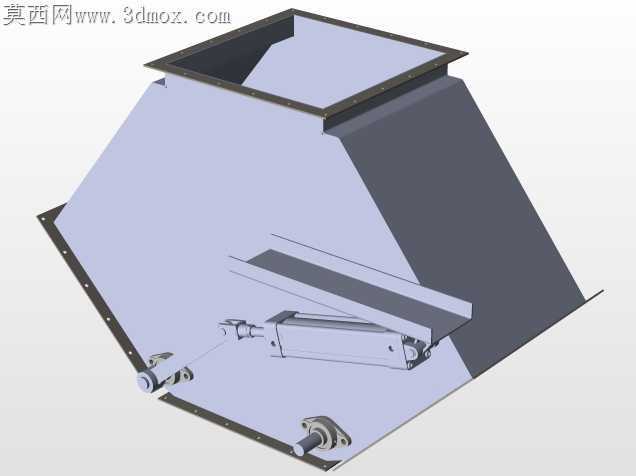

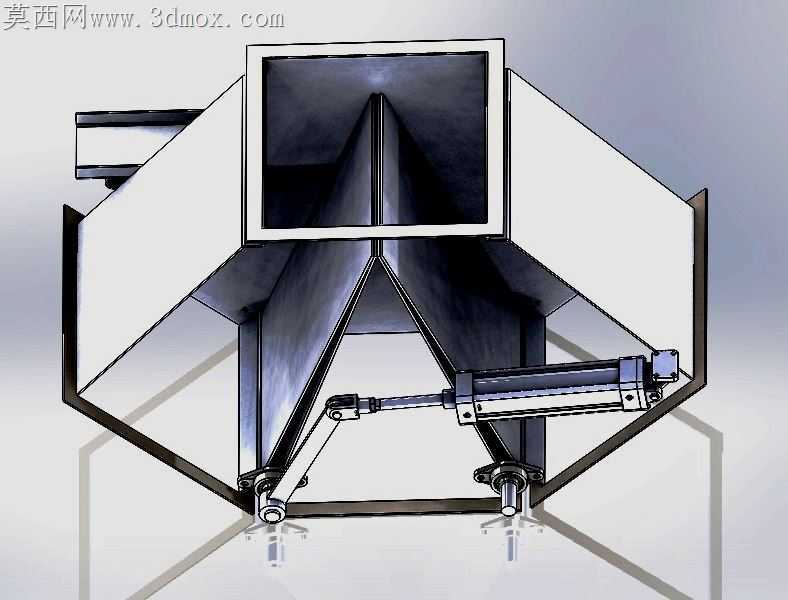

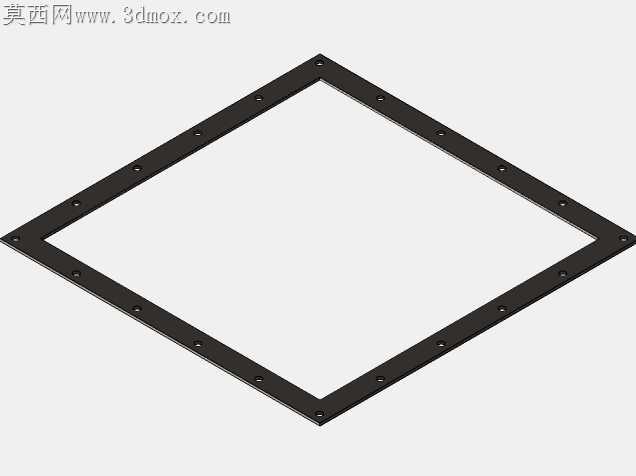

散料输送系统里的三通分料工位，最容易出现的故障就是阀瓣卡涩、密封面漏料、切换动作不到位，传统焊接式阀瓣常因板材变形导致导向间隙不均，运行半年就会出现粉料卡入转轴缝隙的问题，维修时需要整段拆下料道才能更换配件，停机损失远高于阀门本身的成本。这套阀瓣结构在加工适配层面做了多处针对性调整，阀板主体采用折弯一体成型替代多块板材拼焊，折弯圆角处预留了3mm的耐磨层堆焊余量，不需要后续二次铣削加工就能保证导流面的顺滑度，避免散料在转角处积料搭桥。法兰边框的螺栓孔采用整体激光下料后再与阀板主体组焊，孔位公差控制在±0.2mm以内，和上下料道对接时不需要现场扩孔，安装效率能提升近四成。驱动端的气缸连接耳座做了腰型孔设计，装配时可以微调气缸的伸出行程，避免因加工累积误差导致阀瓣到位后出现硬顶磕碰，转轴两端的带座轴承直接固定在阀壳外侧的安装板上，不需要在阀板内部开轴承安装槽，从根源上杜绝粉料进入轴承腔的可能。阀瓣的导流面做了15°的倾斜角度，不是常规的平直翻板结构，散料下落时会顺着斜面滑入对应料道，不会直接冲击阀板平面造成板面变形，气缸侧的推杆连接采用关节轴承衔接，即使阀板受物料冲击出现微小窜动，也不会把径向力传递到气缸活塞杆上，能大幅延长气缸的密封件使用寿命。边框处的密封压条槽和阀板一体折弯成型，不需要额外焊接密封槽，避免焊接变形导致密封胶条安装后出现缝隙，压条采用沉头螺丝固定，螺丝头完全沉入槽内不会突出到料流通道里，不会出现散料挂住螺丝头积料的问题。实际加工时，阀板的所有焊接位置都做了背面清根处理，焊后进行整体去应力退火，再对导流面进行喷砂处理，既可以提升表面耐磨度，也能让散料滑落时的摩擦阻力更小，不会出现湿黏粉料粘壁的情况。
