0.5英寸无操纵杆黄铜减压阀结构设计

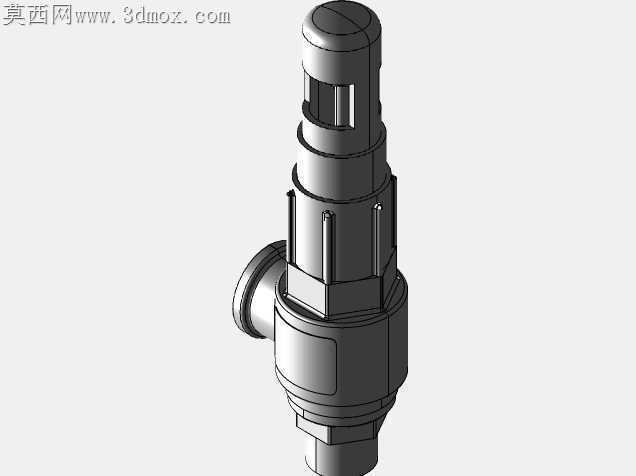

小通径黄铜减压阀在民用净水、小型气动管路的现场装配里，最常出现的隐患就是外露操纵杆受外力磕碰后，调压弹簧预紧力偏移，导致出口压力飘移超差，甚至出现阀瓣卡滞无法泄压的故障。这款0.5英寸无操纵杆的结构设计，直接把调压限位结构全部整合进阀身上部的封闭式腔体内，从根源上规避了外力触碰调节机构的风险。

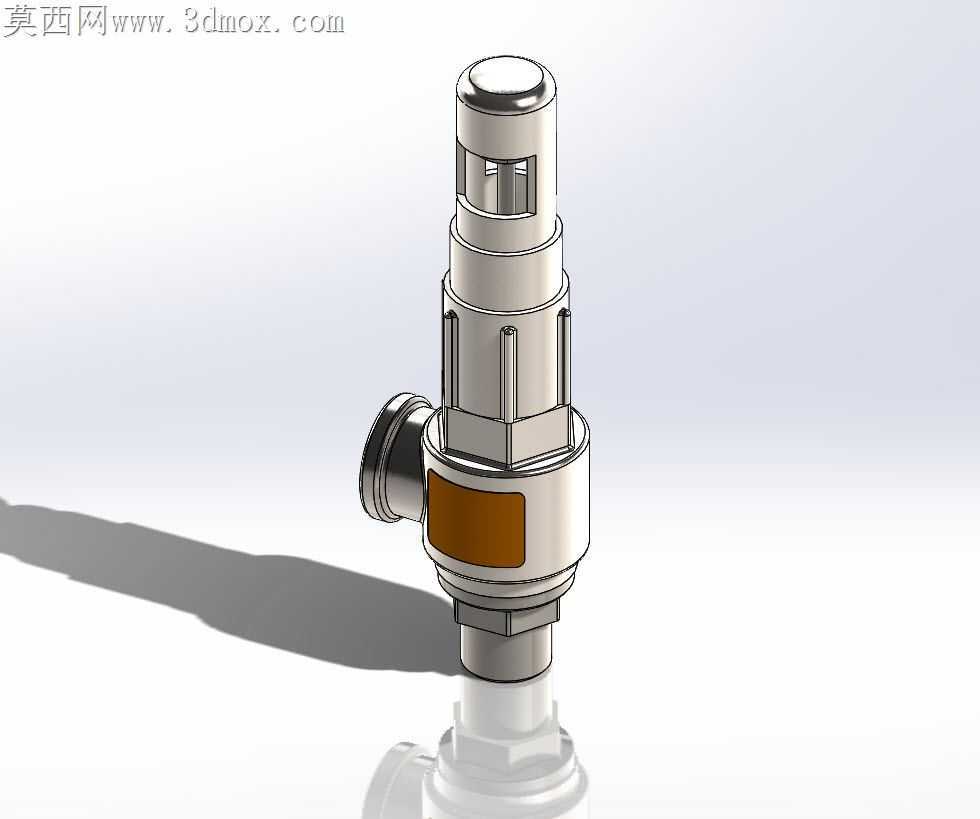

阀身侧部的外螺纹接口做了退刀槽宽度的适配调整，黄铜材质切削加工时，退刀槽过窄会导致螺纹收尾处产生翻边毛刺，装配时容易切破密封生料带引发渗漏，这里把退刀槽宽度控制在1.2倍螺距，既不影响螺纹有效啮合长度，又能给车刀留出足够退刀空间，加工后螺纹端面无毛刺残留，现场装配不用额外修磨。阀体中部的棕色标识区做了环形沉槽设计，铭牌嵌装后不会突出阀身表面，管路密集排布时不会和相邻管件发生刮蹭，沉槽深度刚好匹配常用铝制铭牌的厚度，压装后不用额外涂胶固定，靠过盈配合就能牢牢固定，长期受管路振动也不会脱落。

上部调压腔的镂空视窗做了圆弧过渡处理，没有尖锐棱角，黄铜压铸成型时不会出现应力集中导致的冷隔缺陷，后期抛光处理也不会刮伤操作人员。阀瓣和阀座的配合面做了0.8μm的粗糙度要求，加工时采用精车后滚压的工艺，不用额外研磨就能达到密封要求，批量生产时能大幅降低加工工时。底部进水端的外螺纹和侧部出水端的螺纹轴线垂直度控制在0.02mm以内，装配到管路接头上时不会出现别劲应力，避免长期受力导致阀体螺纹处开裂。

调压弹簧的腔体内壁做了微小的锥度导向，弹簧装入时不会出现卡滞歪斜，预紧力调节过程中弹簧始终保持同轴状态，不会出现偏磨导致的压力调节非线性问题。阀身上部的端盖采用滚压收口的方式固定，不用额外设置螺纹或者紧固件，既减少了零件数量，又避免了紧固件松动导致的调压腔密封失效，滚压收口的位置做了圆弧过渡，不会产生应力集中点，承受1.5倍额定压力时也不会出现开裂渗漏。
