多规格表面贴装片式电阻器结构设计

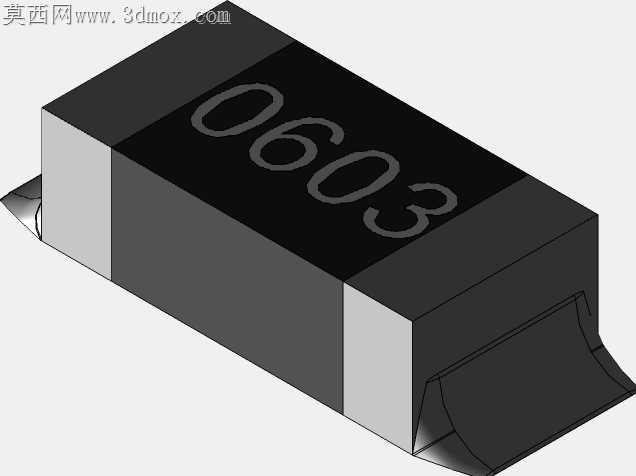

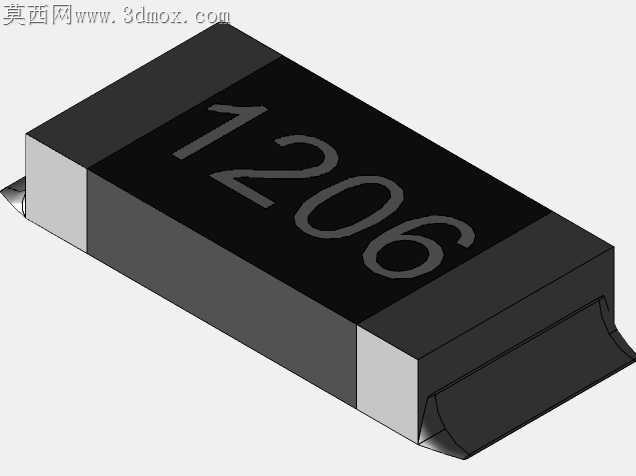

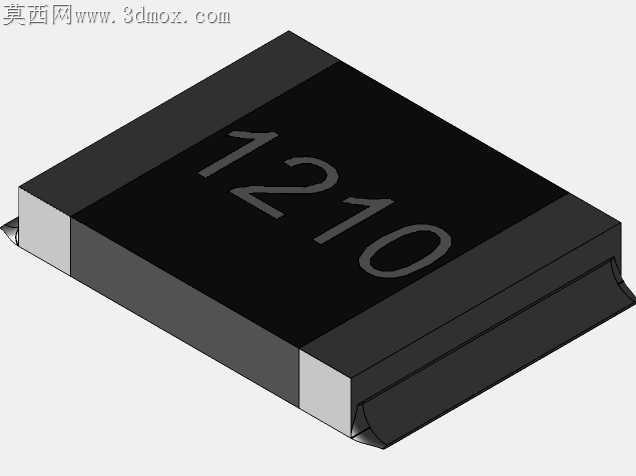

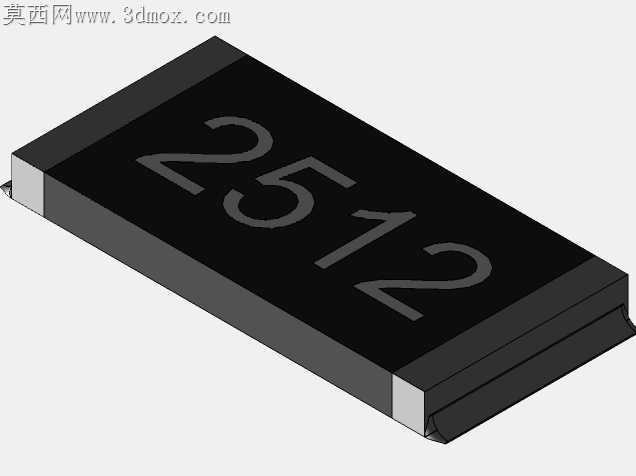

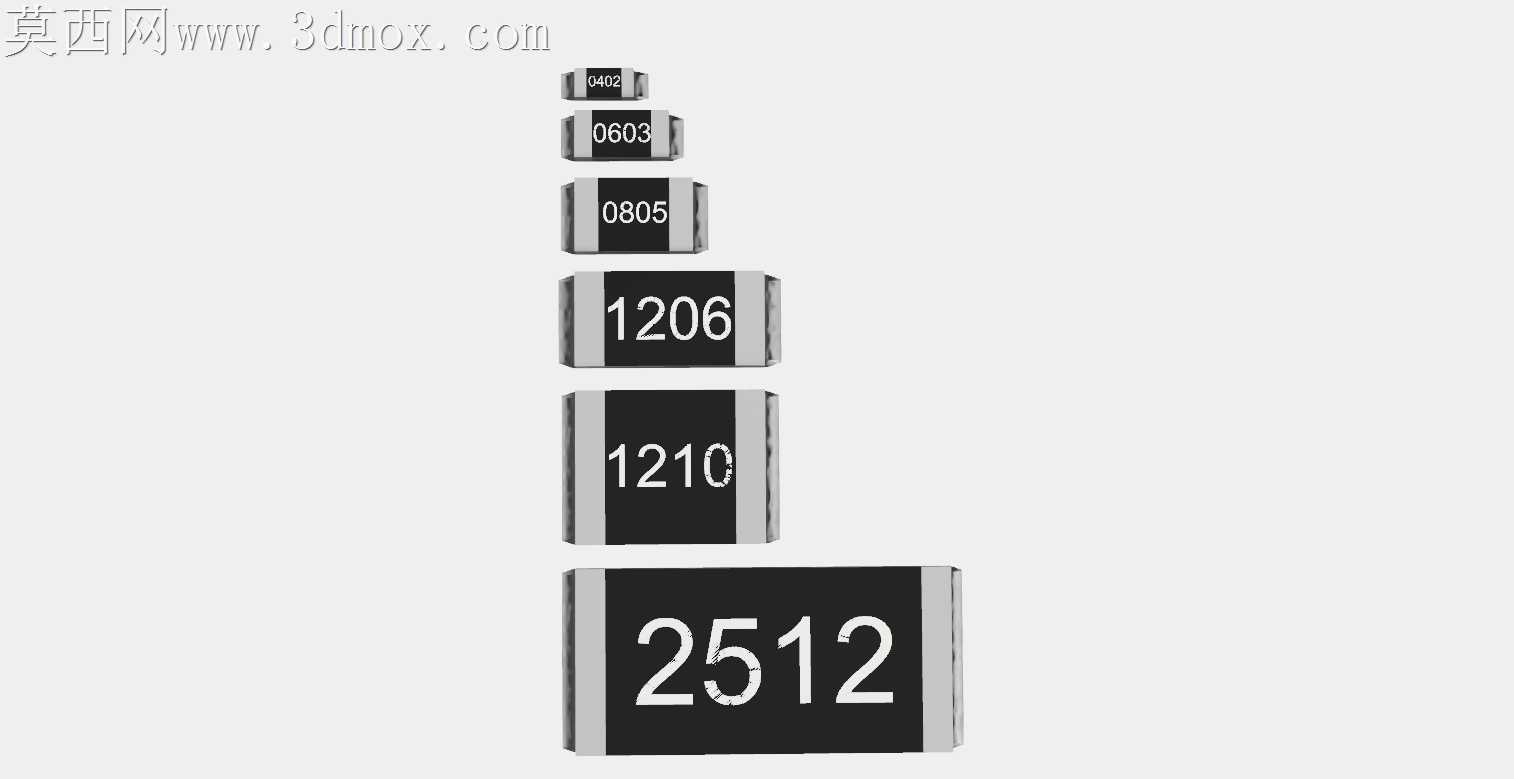

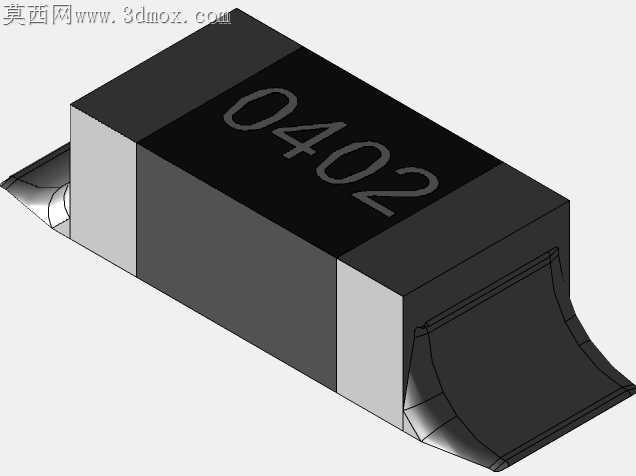

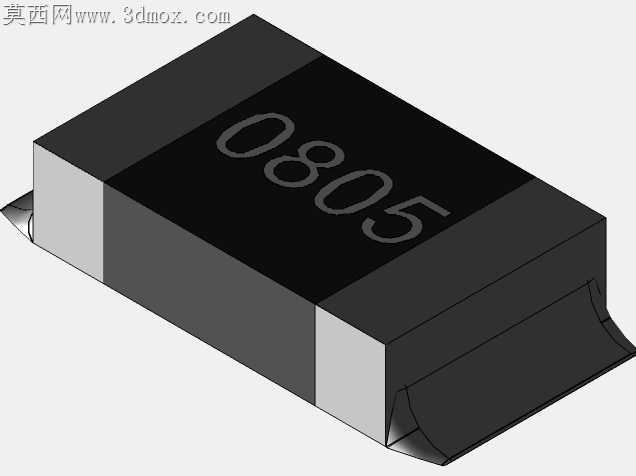

PCBA量产过程中，贴片电阻的焊盘对位偏移、焊料爬锡不足是直通率损耗的高频诱因，常规通用电阻模型仅保留本体外形，缺失封装尺寸标识与焊料嵌条的细节，在做DFM可制造性评审时，往往无法提前预判钢网开孔与元件焊端的匹配度，容易到试产阶段才发现立碑、虚焊问题。这套覆盖全常规封装尺寸的贴片电阻模型，把每个封装对应的焊端宽度、本体厚度公差都做了精准还原，焊料嵌条的凸起高度严格匹配回流焊过程中焊锡熔融后的浸润爬升高度，在做PCB布局仿真时，能直接调取对应封装的模型与焊盘做干涉检查，不用再单独核对规格书里的尺寸参数。不同封装的电阻本体表面，都蚀刻了对应封装的数字标识，在做整机装配的可视化校验时，产线操作人员能快速通过三维视图核对BOM表与上料物料的匹配度，减少换线时的错料风险。电阻两端的金属焊端做了细微的倒角处理，对应实际生产中元件编带出料时的导向结构，模拟贴片机吸嘴取料过程时，能准确还原吸嘴吸附面的接触面积，提前识别小封装元件因吸附面积不足导致的飞料风险。焊料嵌条的位置特意做了0.02mm的内凹设计，和实际元件生产时焊端预涂焊锡层的厚度保持一致，在做热仿真分析时，能更准确计算焊锡层的热传导效率，评估大电流工况下电阻的焊点温度分布，避免长期工作时焊点热疲劳脱落。每个封装的电阻本体边角都做了微小的圆弧过渡，还原陶瓷基材的实际成型特征，不会出现直角锐边导致的应力集中误判，在做板级振动仿真时，能更真实反映元件受振动时的应力传递路径，提前优化布局位置避开应力集中区域。模型的尺寸链完全对标行业通用的JEDEC封装标准，不用额外做尺寸修正就能直接导入各类EDA软件协同设计，跨部门评审时，结构、工艺、生产端都能通过统一的模型细节对齐认知，减少反复核对规格书的沟通成本。
