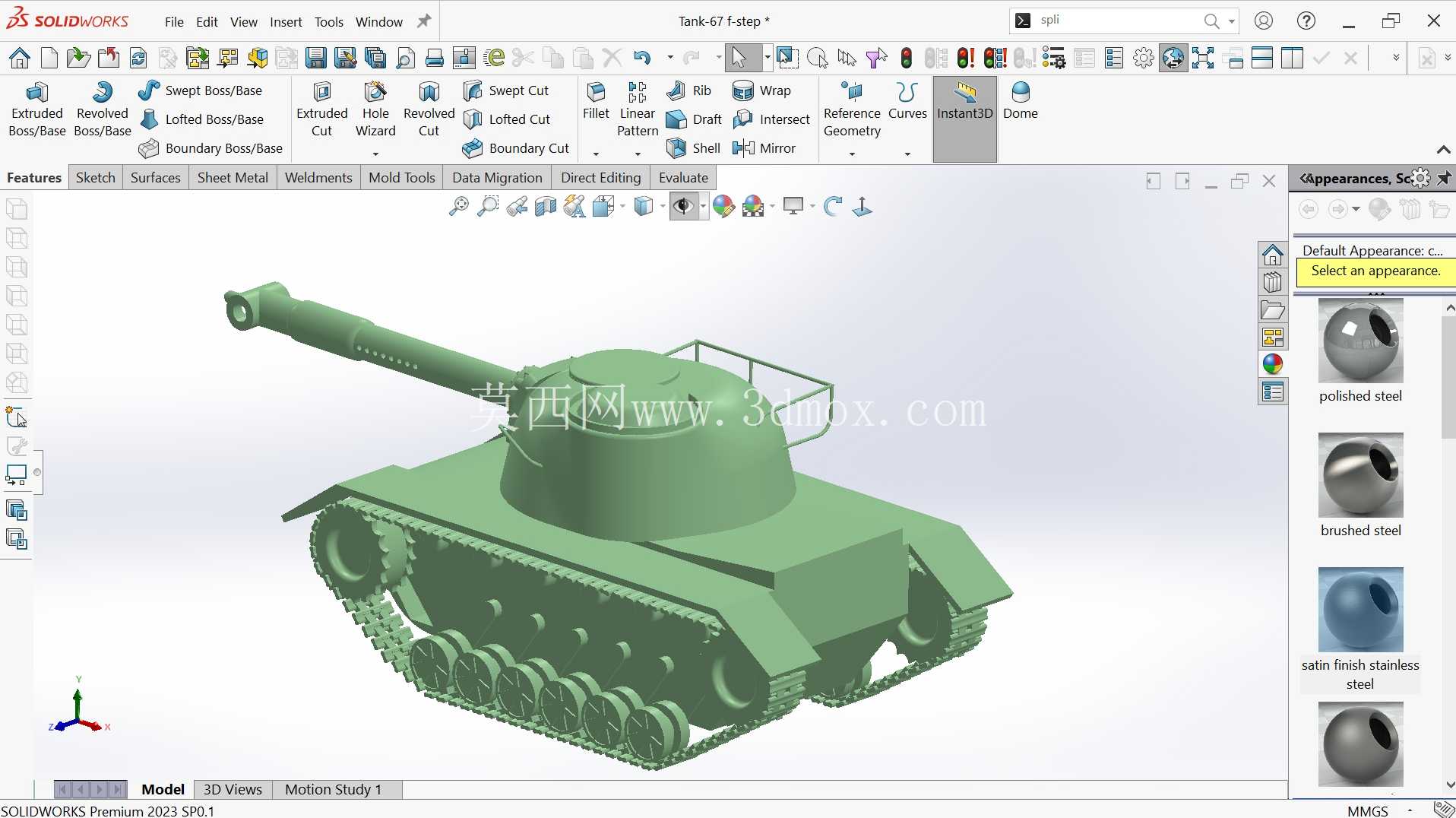

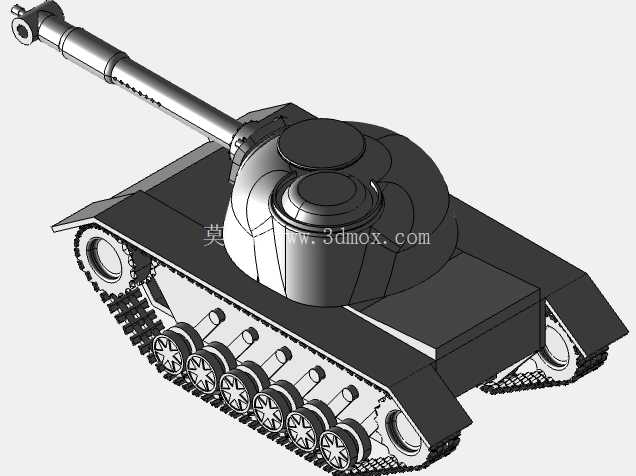

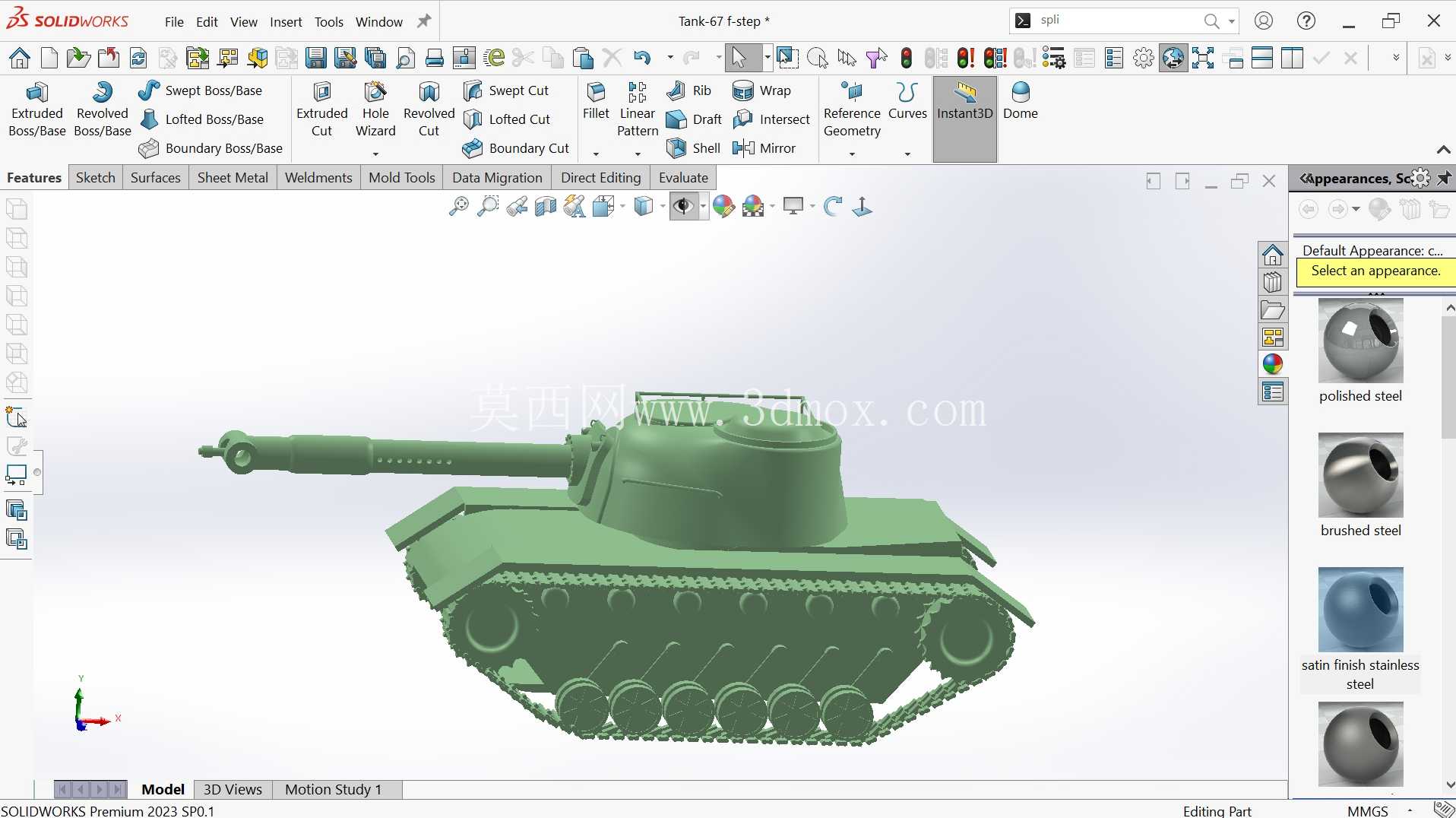

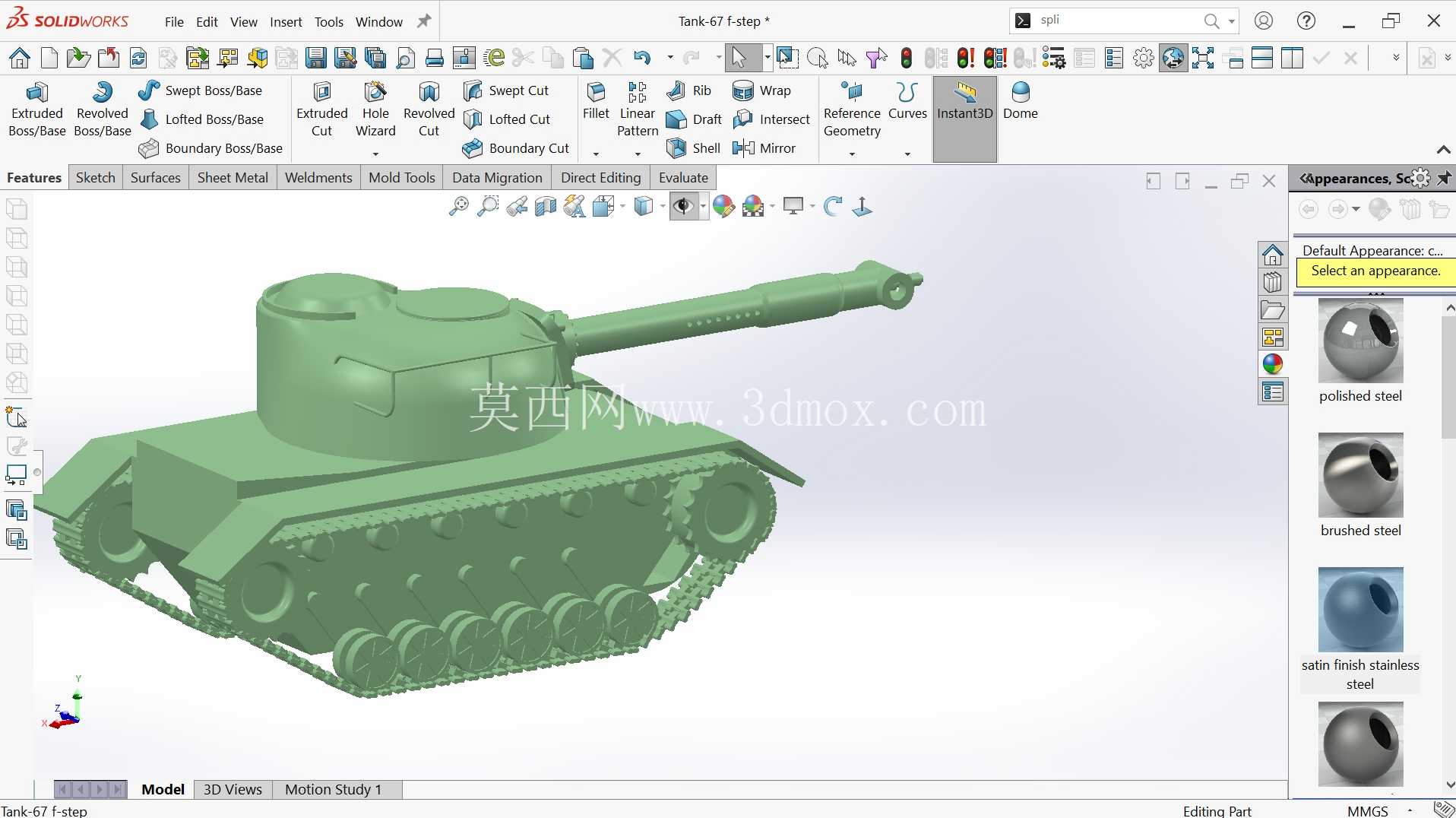

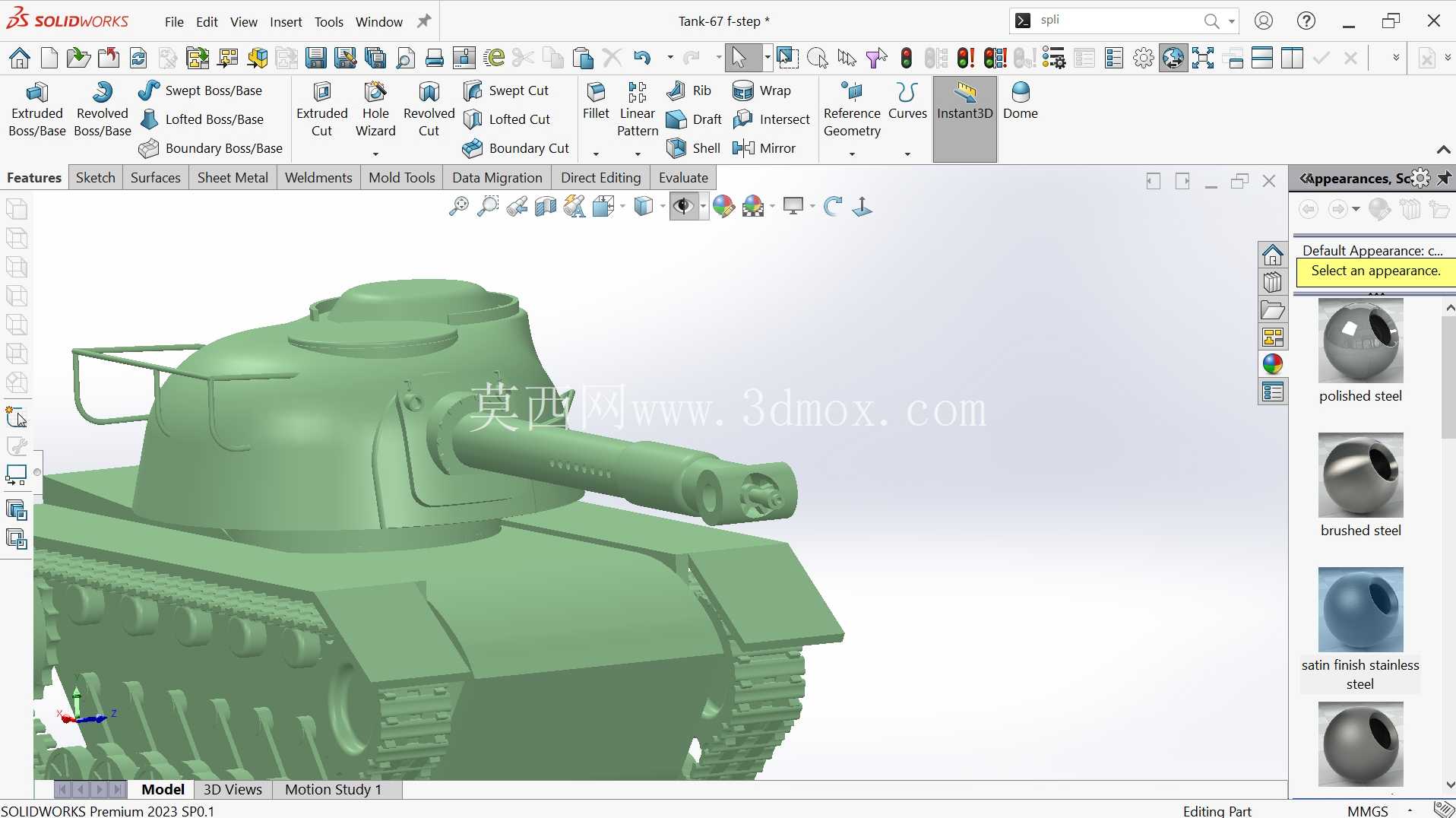

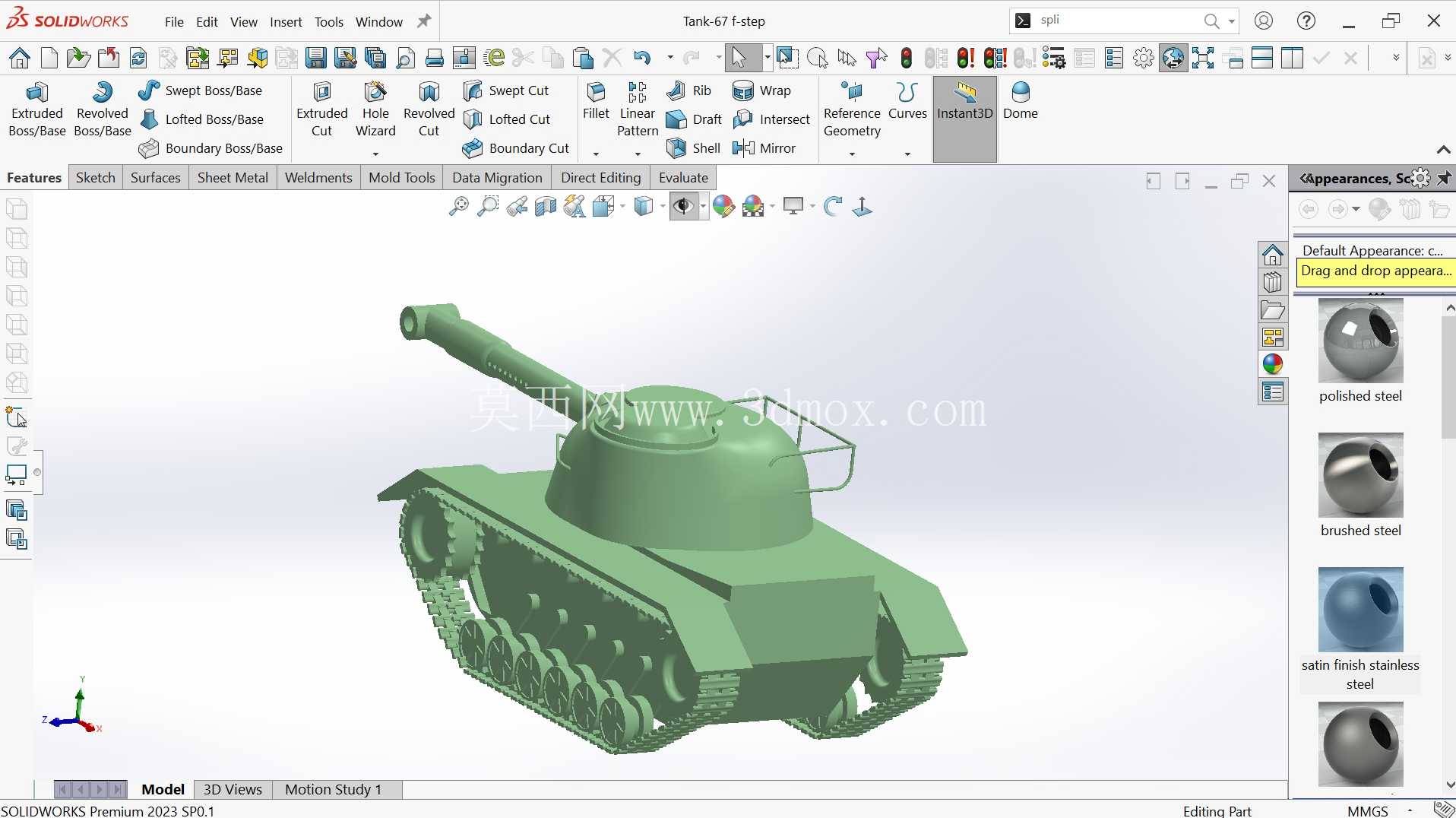

适配3D打印的Q版Tank-67玩具造型设计

这款Q版坦克玩具的设计初衷，是面向桌面级FDM3D打印场景做的适配优化，区别于常规比例军事模型的严苛还原要求，整个造型在保留Tank-67核心识别特征的前提下，做了大量面向打印工艺的结构调整，同时兼顾玩具类产品的把玩安全性。从实际应用场景来看，这类打印成品既可以作为军事主题的桌面微缩摆件，也能作为低龄儿童的安全玩具，还能用于中小学3D打印课程的实操案例，让学生在打印组装过程中了解履带式装甲车辆的基本结构逻辑。

设计过程中首先调整了整车的比例关系，将实车的长径比做了压缩，把炮塔部分做了圆润化放大处理，炮管长度控制在车身总长的三分之一以内，避免打印过程中炮管远端出现翘边、断料的问题，同时也减少了把玩时细长部件断裂的风险。行走部分的履带做了一体化简化设计，没有采用真实坦克的铰接式履带结构，而是将履带与负重轮、车身侧裙做了间隙配合的一体化建模，打印时无需额外添加支撑就能直接成型，省去了后续铰接组装的繁琐步骤，负重轮的轮缘做了0.2mm的凸起细节，既保留了履带车辆的视觉特征，又不会因为细节过细导致打印层厚不足出现细节丢失。

车身部分的装甲倾角做了柔化处理，所有棱角位置都添加了R1.5以上的圆角，一方面避免3D打印时尖角位置出现应力集中导致的层间开裂，另一方面也符合玩具产品的安全要求，不会出现尖锐边角划伤使用者的情况。炮塔顶部的扶手结构做了加厚处理，栏杆直径设置为2mm，与炮塔顶面的连接位置添加了三角加强筋，确保打印完成后扶手不会因为轻微磕碰就断裂。炮塔与车身的连接采用了标准的6mm直径凸台配合，打印完成后可以直接卡合实现360度旋转，无需额外加装金属转轴，降低打印后的组装门槛。

从安装边界与尺寸适配来看，整车的长宽高控制在120mm*70mm*65mm的范围内，刚好适配市面上绝大多数桌面级3D打印机的最小成型尺寸，即使是打印尺寸在100mm*100mm*100mm的入门级打印机，也能一次性打印整车，无需拆分部件。车身底部做了完全的平面化处理，打印时可以直接贴附热床，无需添加底部支撑，既减少了支撑材料的损耗，也能保证底部的平整度，打印完成后无需额外打磨就能平稳放置在桌面。炮管内部做了3mm直径的通孔设计，既可以减少打印材料的消耗，也能预留后续加装发光模块的空间，玩家可以自行在炮管内部加装LED灯组，实现开炮灯光的模拟效果。

细节处理上，车身侧面的散热格栅做了凹陷0.8mm的浅浮雕设计，没有做通透的格栅结构，避免打印时出现格栅断连、支撑难以去除的问题，同时浅浮雕的深度刚好适配0.2mm层厚的打印精度，不需要调整打印参数就能清晰呈现格栅的视觉效果。履带表面的防滑齿做了0.5mm的凸起处理，既保留了履带的纹理特征，又不会因为凸起过高导致打印时出现层间错位。整车所有的悬空结构都控制在45度悬垂角以内，打印时无需添加任何支撑结构，就能保证所有表面的成型质量，去除了后续打磨支撑痕迹的工作量，即使是3D打印新手也能直接打印出表面质量合格的成品。

从功能特性来看，这款模型除了作为静态摆件之外，还预留了改装空间，车身内部预留了30mm*40mm*20mm的空腔，可以容纳小型的回力齿轮箱或者微型驱动电机，玩家可以自行改装成可动的遥控玩具，炮塔的旋转凸台也预留了阻尼调整的余量，可以通过在凸台表面贴附特氟龙胶带调整旋转阻尼，实现炮塔的任意角度悬停。整车的壁厚统一设置为2mm，既保证了打印成品的结构强度，不会因为轻微摔落就出现碎裂，又不会因为壁厚过厚导致打印时间过长、材料浪费，按常规PLA材料打印参数计算，整车打印时间控制在3小时以内，材料消耗量在30g左右，打印成本极低，适合批量打印制作活动礼品或者教学用具。
