水处理厂化学加药罐及管道布置设计

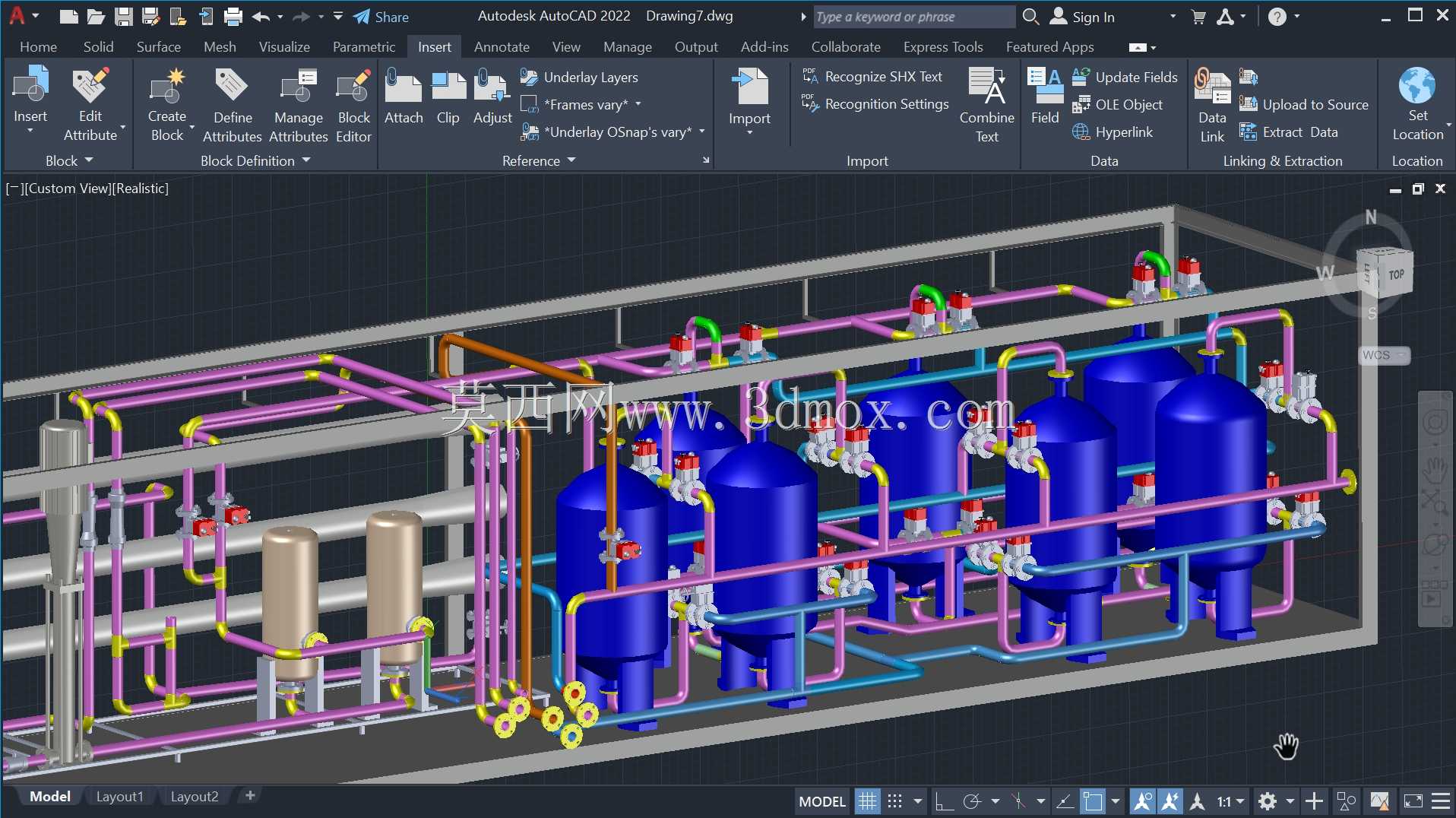

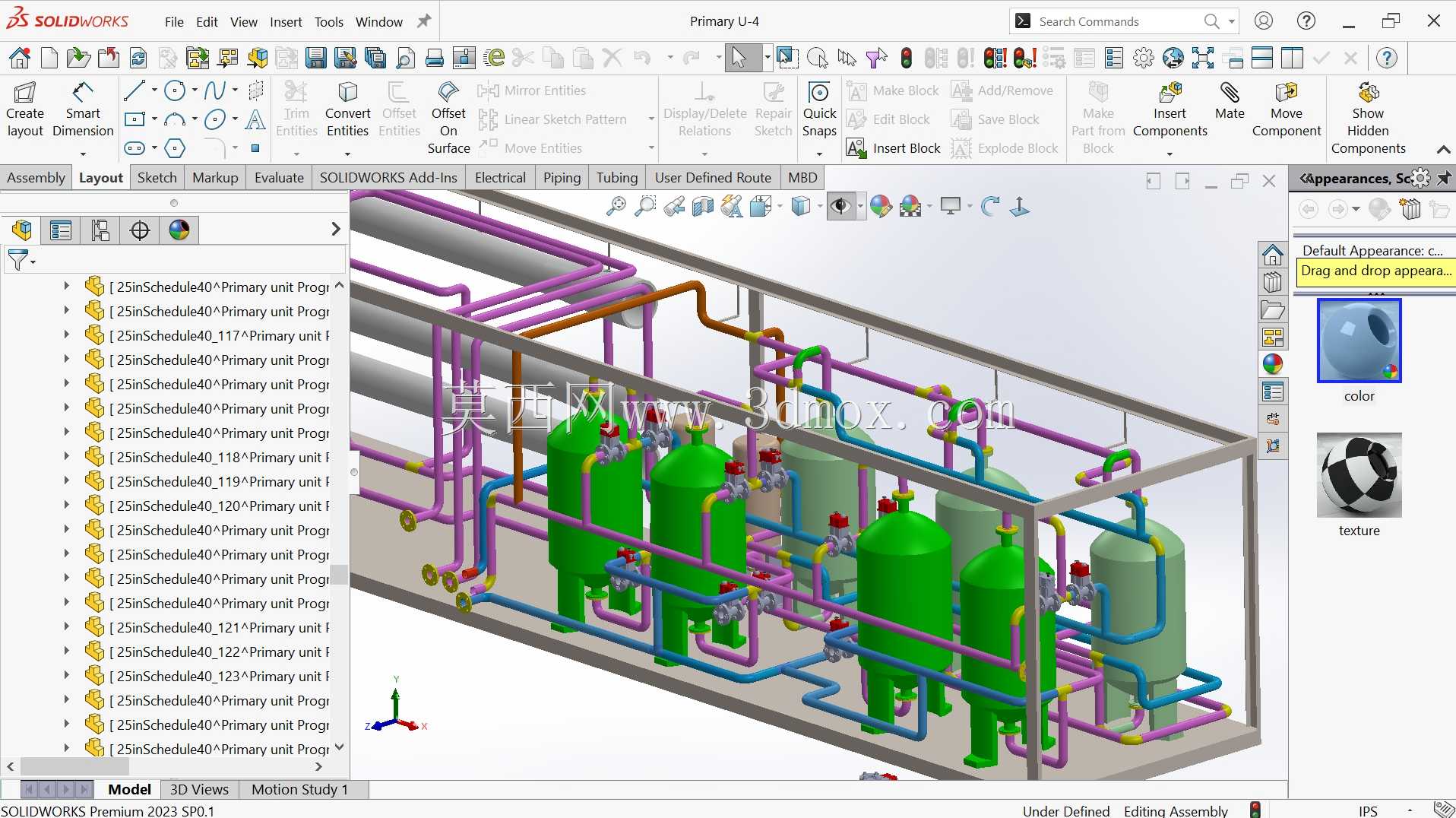

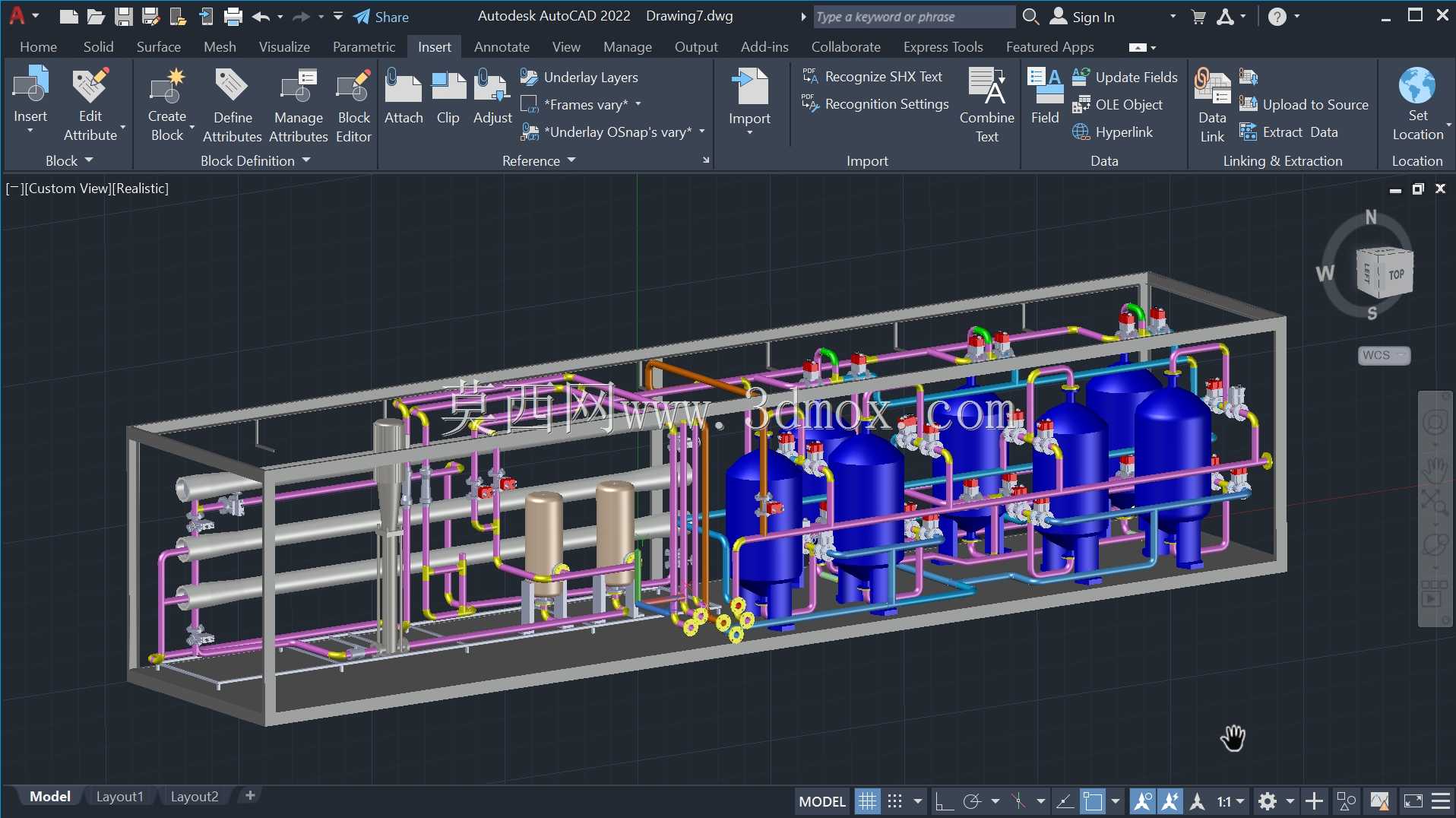

这套三维布置方案针对市政净水、工业循环水处理、污废水深度处理环节的化学加药工段设计，核心覆盖药剂存储、精准投加、管路输送全流程的空间排布，可直接用于厂区加药间的施工交底、设备预制与安装校验。从实际工况来看，加药工段是水处理流程中保障出水水质达标的核心单元，需要根据进水水质波动精准投加混凝剂、助凝剂、阻垢剂、pH调节剂等不同药剂，因此管路排布既要满足不同药剂的输送兼容性，也要预留足够的操作、检修空间，避免不同药剂管路交叉混接引发的安全隐患。

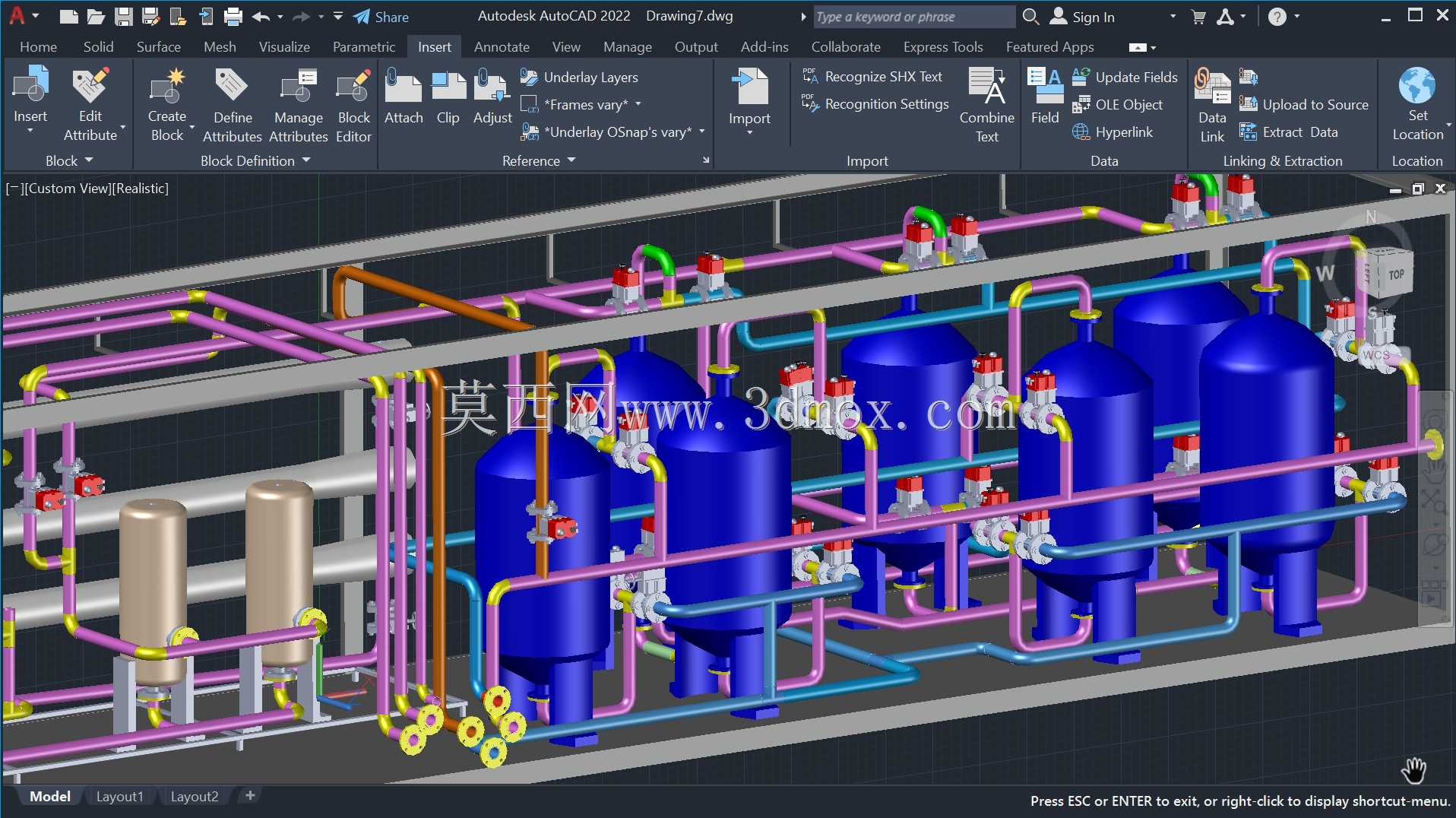

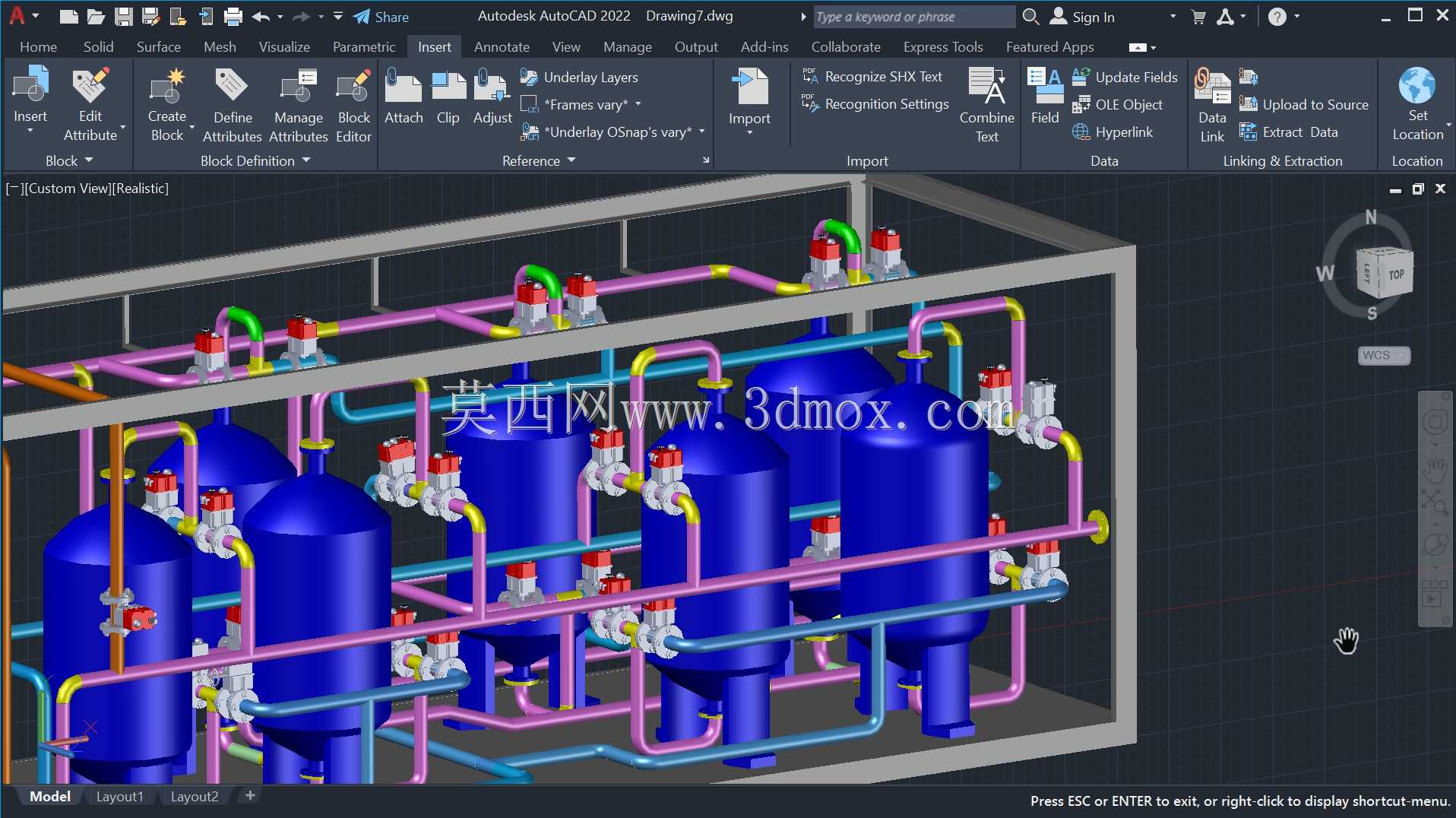

设计过程中首先明确了核心罐体的排布逻辑：多台立式承压加药罐沿撬装底座长边一字排开，罐体支腿高度统一设定为300mm，既满足罐底排污阀的安装操作空间，也能让罐底排出的残液顺利汇入底座旁的排污沟槽；罐体之间的净间距控制在800mm，刚好满足巡检人员侧身通行、阀门手轮操作以及后期更换罐体法兰密封垫的作业需求，不会出现空间冗余浪费或操作空间不足的问题。罐体顶部的药剂投加口、呼吸阀、液位计接口全部沿罐体外侧排布，对应顶部的操作平台预留1200mm宽的巡检通道，平台护栏高度按照工业安全规范设定为1200mm，护栏踢脚板高度100mm，防止巡检工具掉落至下层管路区。

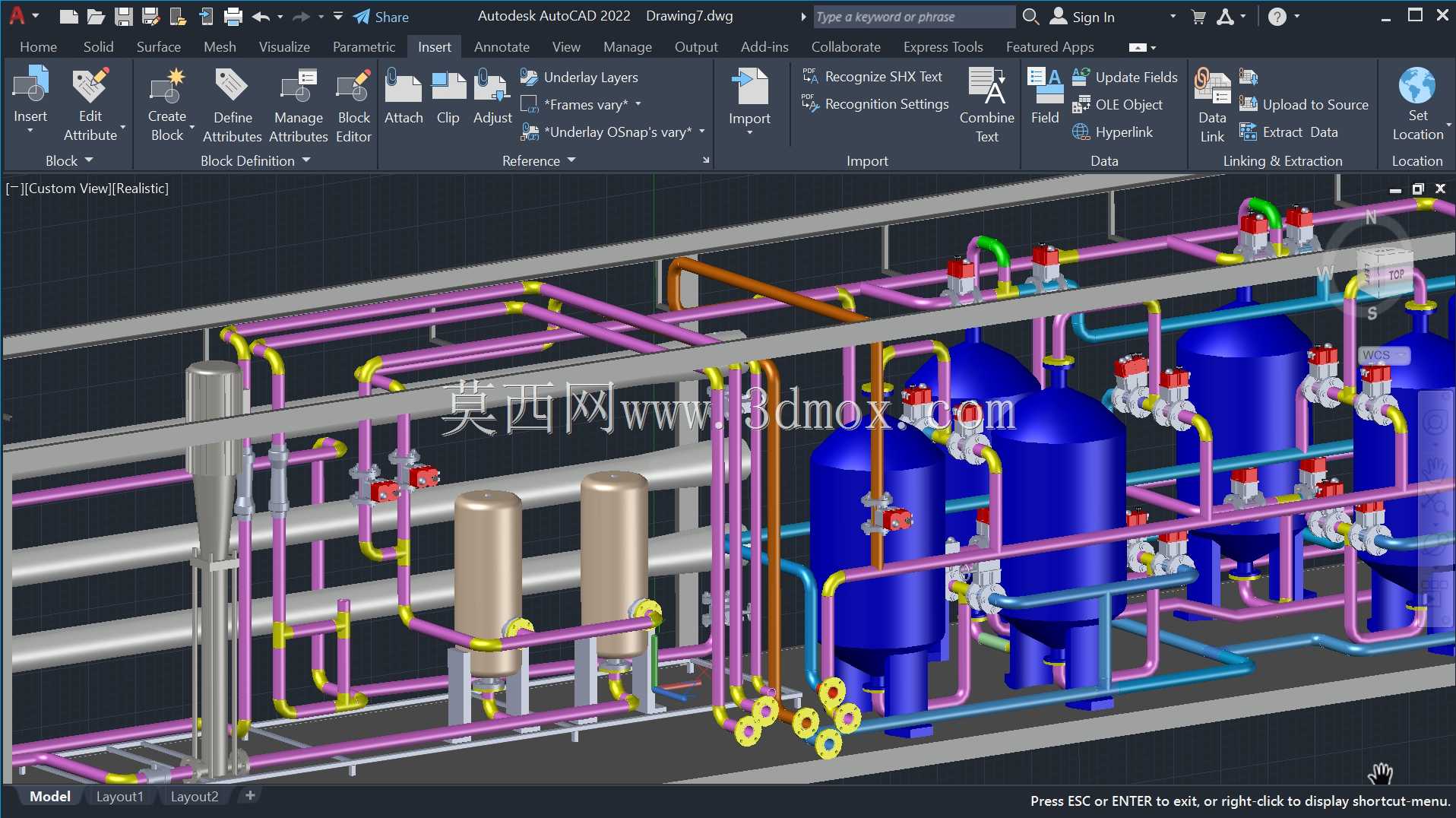

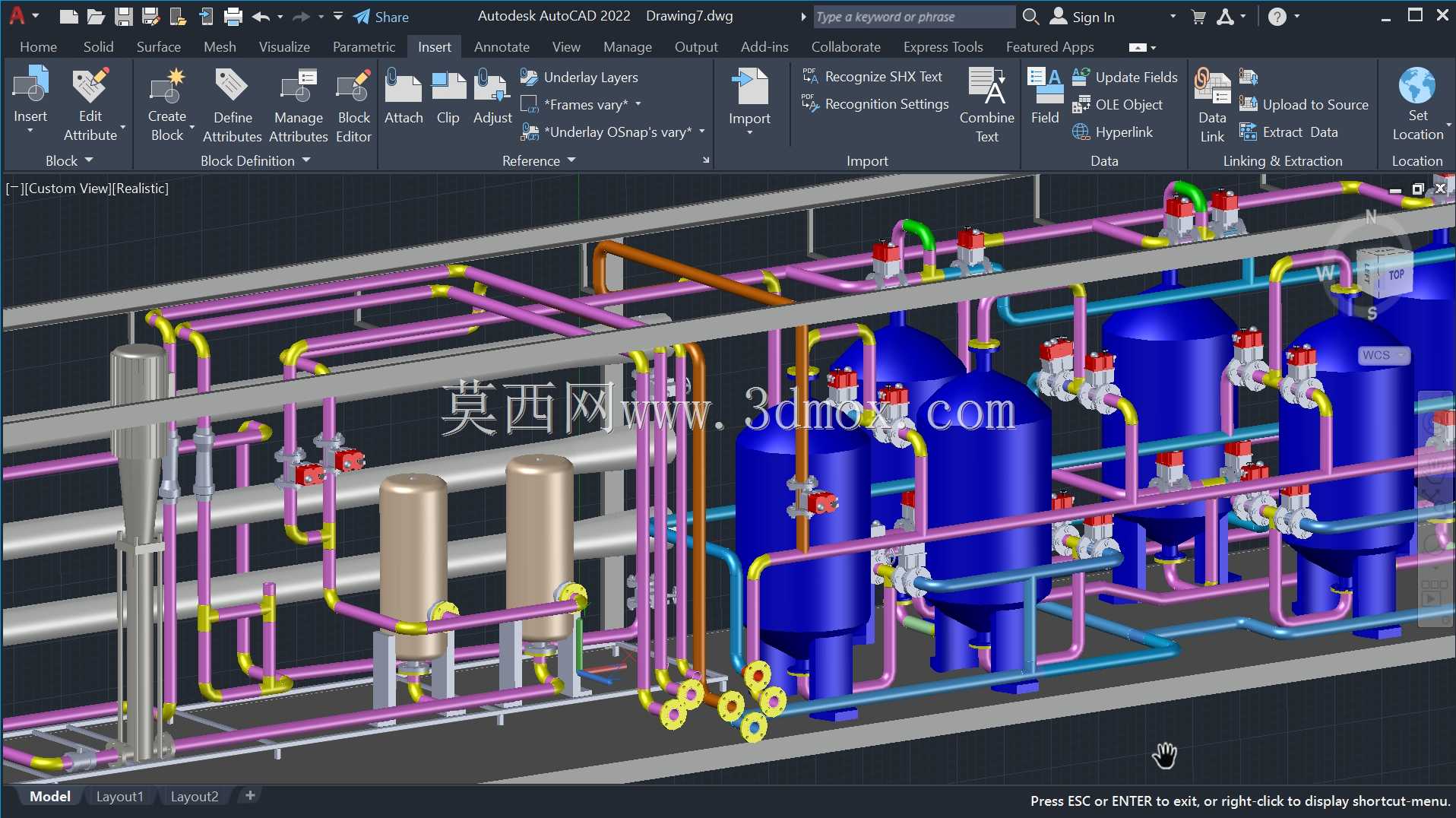

管路系统的设计充分考虑了不同药剂的介质特性：紫色管路对应腐蚀性药剂输送，全部采用衬塑管道，法兰连接处预留30mm的扳手操作空间，管路支吊架间距控制在1.5m，避免长距离管路下垂引发的介质残留；棕色管路对应药剂原液输送，采用无缝钢管焊接连接，管路沿罐体支架上层排布，与腐蚀性管路保持200mm以上的安全间距，防止管路泄漏时交叉腐蚀；蓝色管路对应加压输送管路，沿撬装底座底层排布，管路转弯处全部采用45度弯头衔接，减少介质输送的阻力损失，同时在每台罐体的进出口位置设置截止阀、止回阀与压力表接口，阀门手轮全部朝向巡检通道一侧，手轮中心距离操作面高度统一为1200mm，符合人体工程学操作高度，不需要操作人员踮脚或弯腰即可完成阀门启闭操作。

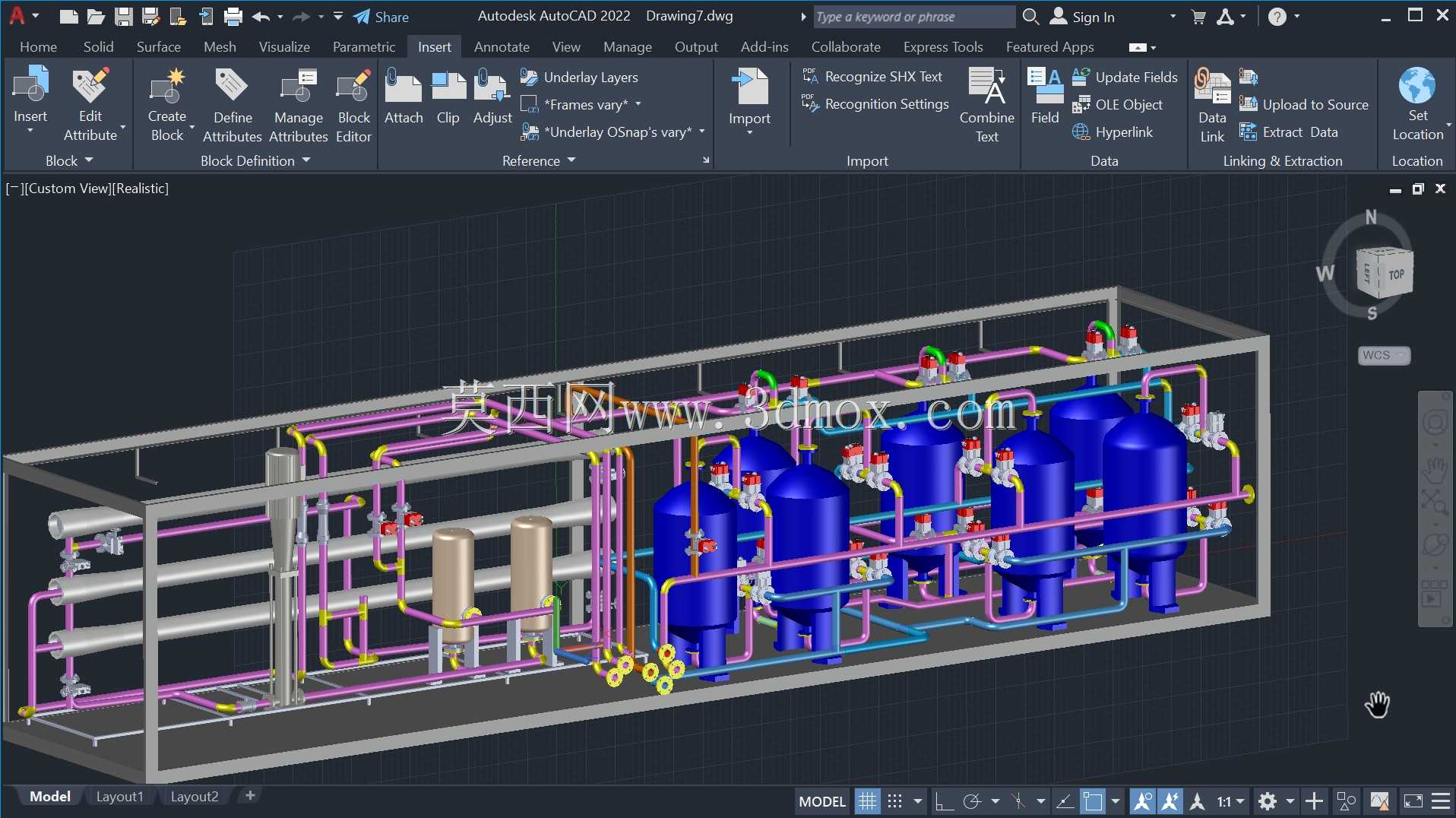

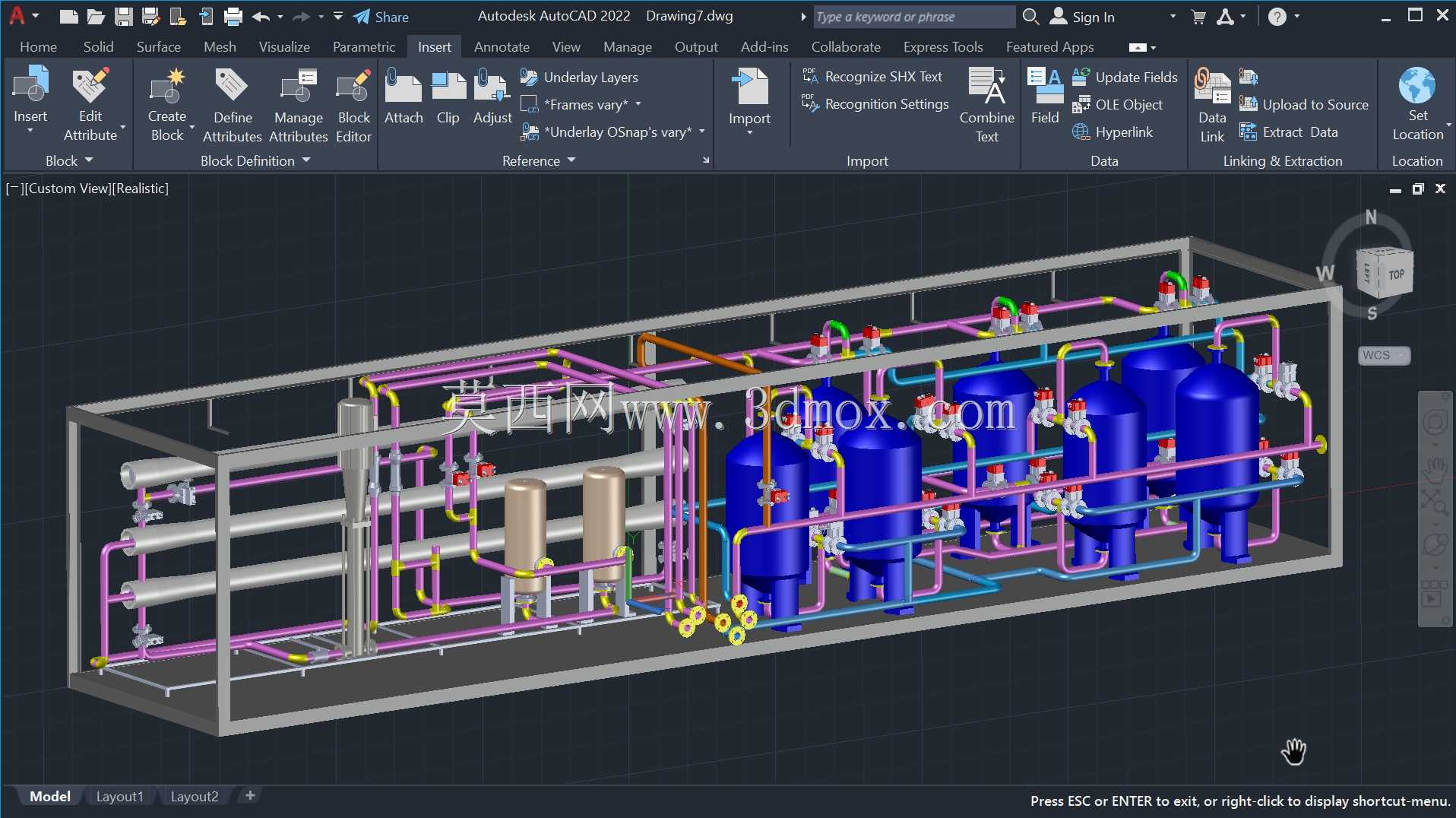

撬装底座的边界尺寸严格按照标准集装箱运输尺寸设定，整体宽度控制在2400mm，长度控制在6000mm，整体撬装高度不超过2800mm，既满足公路运输的限高限宽要求，也能直接整体吊装进入加药间，不需要现场拆分管路与罐体，大幅缩短现场安装的施工周期。底座上预留了12个吊点，吊点位置对应罐体与管路的重心分布，吊装时不会出现撬体变形、管路受力弯折的问题；底座表面设置50mm高的挡液堰，一旦出现管路泄漏，药剂不会四处漫流，可通过挡液堰角落的排液口统一收集至事故废液池，满足环保安全要求。

设计过程中还充分考虑了后期运维的需求：每段管路的最低位置设置排污阀，最高位置设置排气阀，设备停机检修时可彻底排空管内残留药剂，避免药剂结晶堵塞管路；罐体旁边预留了加药泵的安装位置，泵体基础与撬装底座一体化焊接，泵体进出口采用软连接与管路衔接，减少泵体运行时的振动传递到管路系统引发的焊口开裂问题；所有管路的标识色标严格按照工业管道标识规范设置，不同介质管路的色环间距、标识方向统一，方便运维人员快速识别管路介质类型，避免误操作。

从安装边界来看，整套撬装设备就位时，撬体边缘与加药间墙体的净距不小于1000mm，满足设备后期检修时的配件吊装空间；顶部管路与厂房顶棚的净距不小于500mm，满足管路法兰安装、阀门更换的操作空间；设备基础采用200mm高的混凝土平台，平台表面做防腐处理，预留的地脚螺栓孔位置与撬装底座的安装孔完全对应，就位后不需要二次打孔即可完成固定。整套布置方案在有限的空间内整合了多台加药罐、输送管路、阀门仪表、操作通道的全部功能，没有冗余的空间浪费，同时兼顾了安装、操作、检修、运输的全流程需求，可直接作为同类水处理加药工段布置的参考模板，也可根据不同处理规模的项目调整罐体数量、管路管径与整体尺寸，适配不同的水处理工况需求。
