混凝土砌块成型模具结构设计

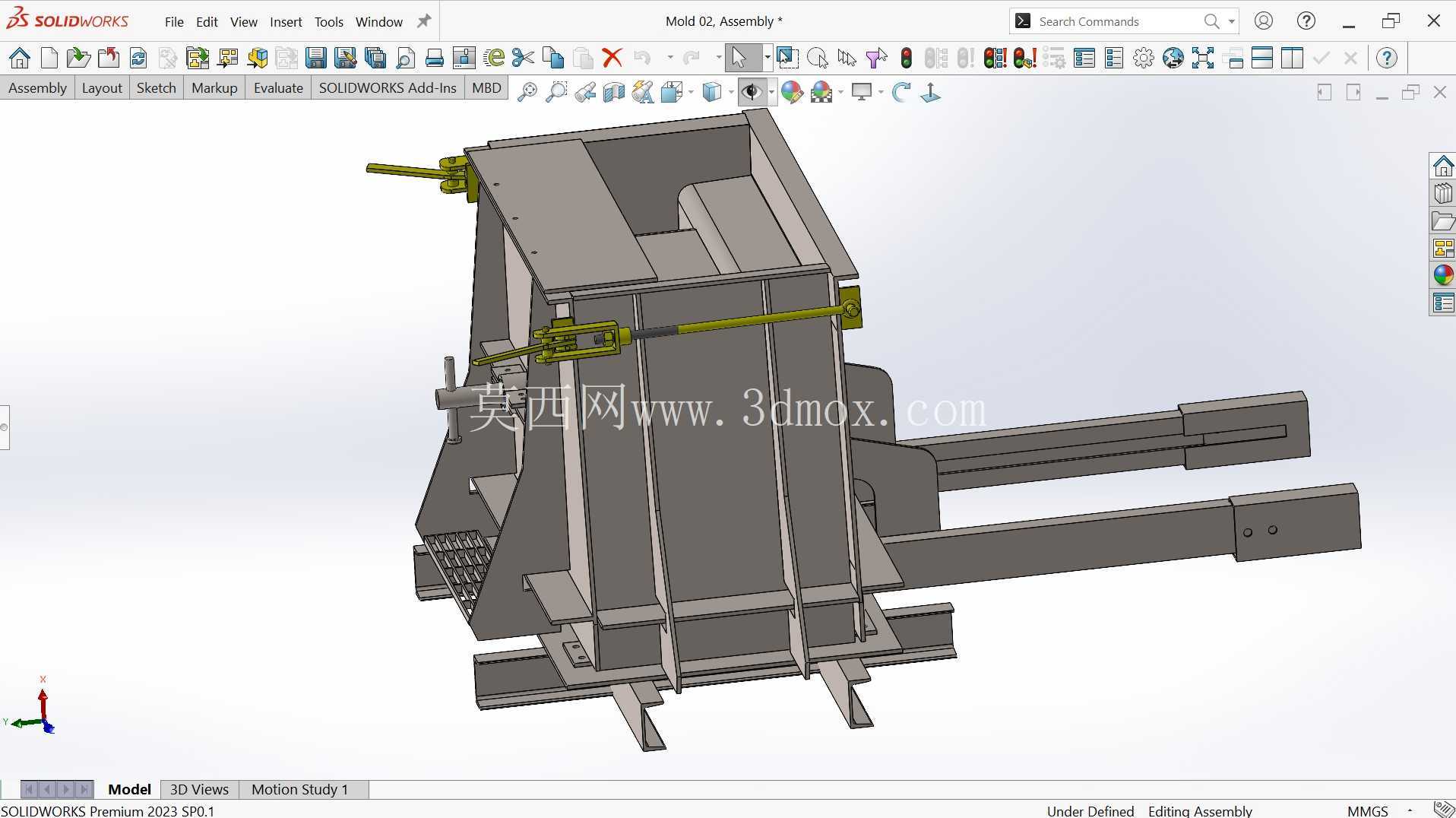

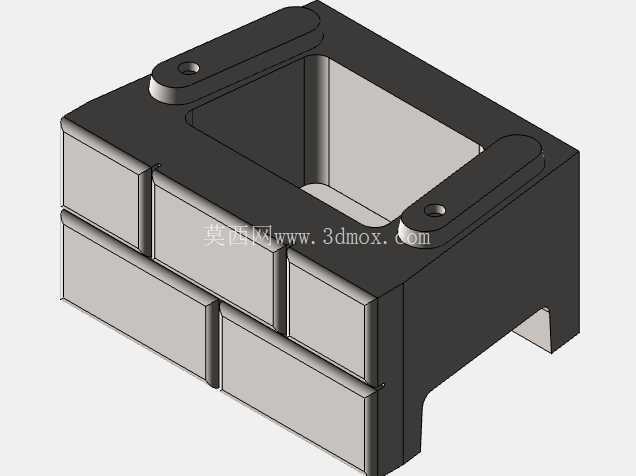

这套三维结构围绕小型混凝土砌块的现场预制需求展开，模具本体采用框式型腔加底部支腿的布局，上表面开设贯通的矩形投料腔，侧壁外侧按砌块成品的分格轮廓做出凸凹成型面，混凝土浇筑凝固后拆开或翻转模具，即可得到带错缝砌筑槽的标准空心砌块，多用于农村自建房围墙、市政步道垫层、景观挡墙、临时施工围挡基础等小批量建材预制场景，无需依赖大型砖厂流水线，在工地现场就能完成备料。

从成型逻辑看，模具侧壁的分格凸棱直接决定砌块外表面的砌筑卡槽，相邻砌块码放时卡槽互相嵌合，灰缝厚度更容易控制，墙体拼缝的直线度也能靠成型面一致性保证。顶部两个带孔凸耳是整套结构的受力关键点，孔位用于穿装锁紧销轴或者吊装吊环：合模浇筑时销轴把对开侧壁拉紧，抵消混凝土振捣时向外的胀模力；脱模时吊环穿入孔位即可整体起吊，让模具和凝固砌块分离，也可以配合撬棍沿凸耳侧面施力翻转，避免直接敲击型腔侧壁造成成型面变形。底部留出的两支悬空支腿不是多余结构，一方面把模腔抬离地面，振捣时振动能量不会直接被地面刚性约束抵消，混凝土骨料能充分流动填充棱角；另一方面脱模后支腿落在托盘或者垫木上，砌块底面和地面留出间隙，方便叉车叉齿或者手动液压车伸入转运，不会磕碰刚凝固的砌块边角。

设计时首先要锁定的是型腔壁厚，普通C20-C30混凝土振捣时侧向压强随浇筑高度上升，侧壁如果太薄，浇筑到半腔高度就会向外鼓胀，砌块尺寸超差；太厚则整套模具重量过大，工地人工移位困难，这里侧壁厚度按浇筑深度、混凝土坍落度、振捣频率综合核算，外侧再加横向加强筋分担胀模力，图中侧壁外的分格凸棱同时兼做加强筋，不用额外焊接冗余筋板，既减轻重量又能保证成型面刚性。分型面选在砌块最大轮廓的外侧，没有倒扣结构，脱模方向沿型腔竖直向上，不需要复杂抽芯机构，工地工人简单培训就能操作合模、拆模流程。

安装边界方面，模具底部支腿的跨距要适配工地常用的标准木托盘尺寸，支腿底面做铣平处理，多套模具叠放存放时接触面贴合，不会滑移倾倒；顶部吊孔的中心距和现场小型卷扬机、手动葫芦的吊具宽度匹配，起吊时两根吊绳受力均匀，不会出现单侧偏载拉裂凸耳。型腔内壁的脱模斜度按混凝土预制件常规取值，深度方向预留拔模角度，既保证砌块成型后顺利脱出，也不会因为斜度过大导致砌块上下端面尺寸差超标，影响砌筑时的墙体平整度。模具合模面预留密封槽，可嵌入橡胶密封条，浇筑低流动性混凝土时不会从分型缝漏浆，省去后续打磨砌块毛边的工序。

日常使用中，每次浇筑前在型腔内壁涂刷废机油或者专用脱模剂，既能隔离混凝土和钢模表面，也能保护成型面不被水泥浆腐蚀生锈；浇筑后插入小型振动棒或者把模具放在振动台台上振实，排出混凝土内部气泡，避免砌块表面出现蜂窝麻面。这套结构没有复杂的运动部件，维护只需要定期检查锁紧销轴的磨损量、凸耳焊接处有没有疲劳裂纹，长期重复使用的经济性远高于一次性木模，成型出的砌块尺寸一致性也远好于人工现场支模浇筑的工艺方案。
