这款铰接支撑座属于机械传动与支撑系统里的基础连接件,日常在轻工输送线、小型工装夹具台、非标自动化设备的连杆驱动单元里都能见到它的身影,核心作用是为做定轴摆动的连杆、摇臂类零件提供稳定的回转支撑基准,同时把摆动构件的载荷平稳传递到设备的安装基座上,避免悬臂结构带来的应力集中问题。

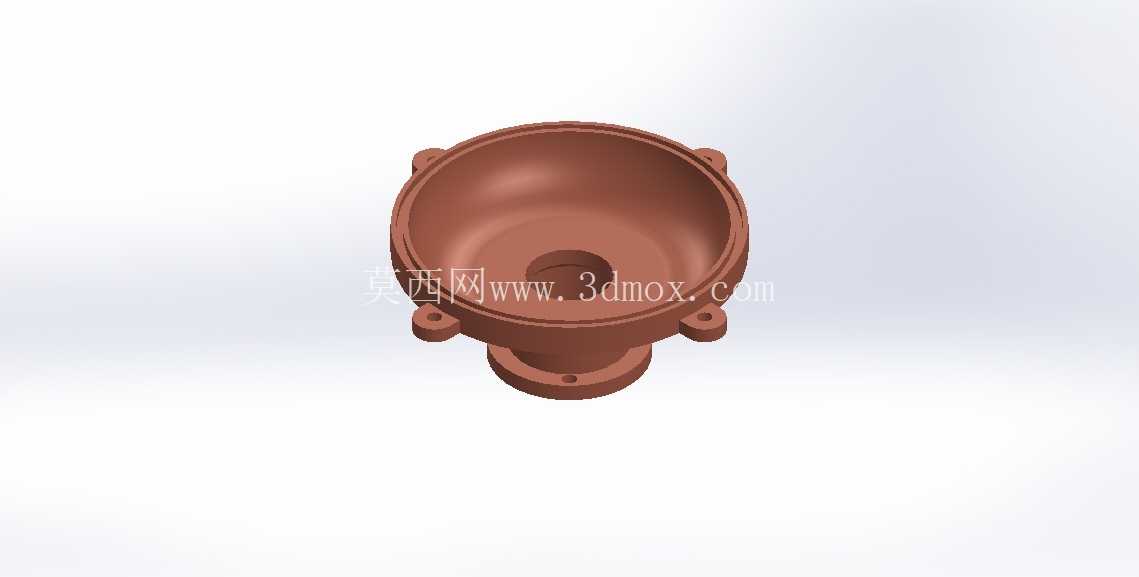

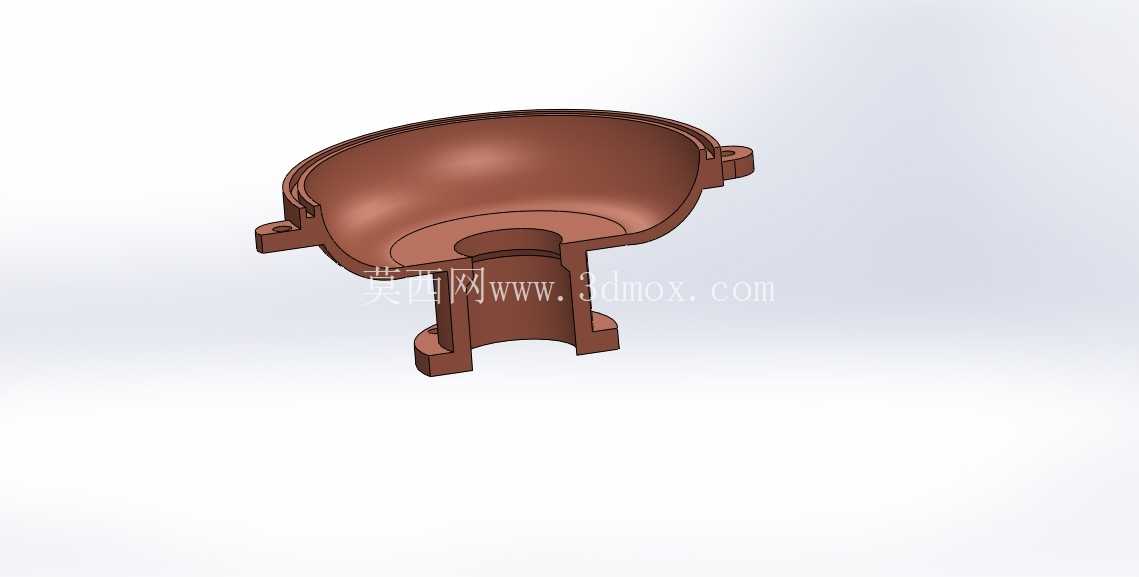

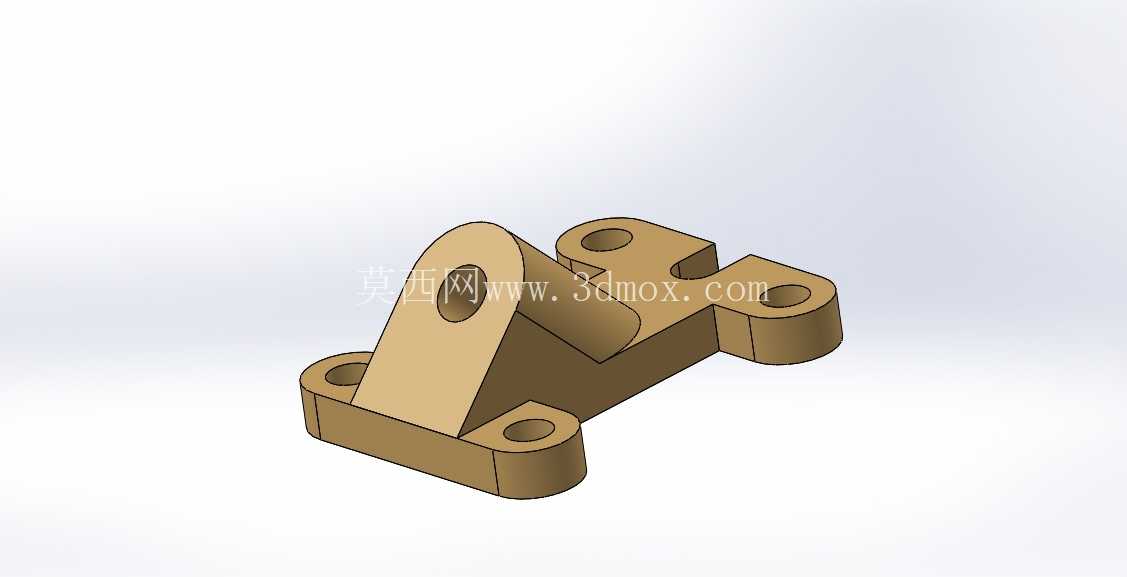

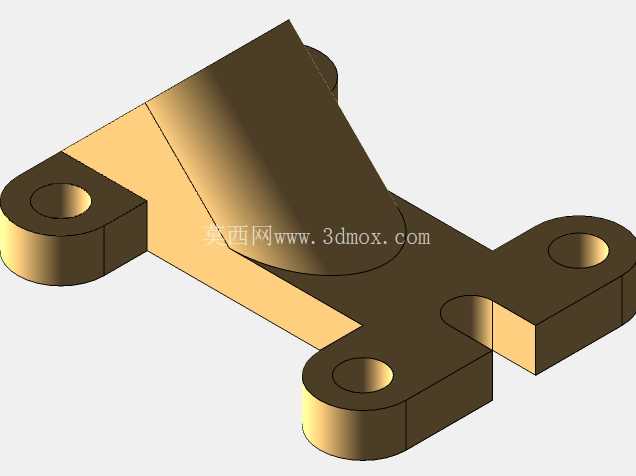

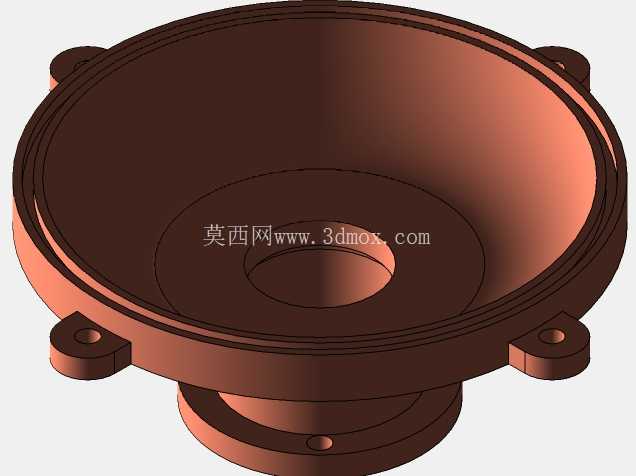

从结构设计逻辑来看,整个零件采用一体化铸造成型后再做机加工的工艺路线,主体分为底部安装法兰、中间加强筋、上部铰接耳三个功能区段。底部法兰做了异形延展设计,四个角位分别布置了沉头安装孔,孔位的中心距按照常规小型设备的安装基准做了等距排布,沉头深度刚好可以容纳M6规格内六角圆柱头螺钉的头部,安装后螺钉端面不会突出法兰平面,不会和周边运动构件产生刮擦;法兰的底面设计为全平面结构,安装时可以和设备基座的安装面完全贴合,不需要额外加工避让槽,降低了配套基座的加工难度。中间的支撑段没有做等厚实体设计,而是在铰接耳和底部法兰的衔接位置加了三角形加强筋,筋板的厚度和铰接耳的壁厚保持一致,既可以抵消铰接耳承受径向载荷时产生的倾覆力矩,避免耳板根部出现应力断裂,又能减少不必要的实体材料,降低零件整体重量,对于小型轻量化设备来说,这种减重设计不会额外增加运动端的负载惯量。上部的铰接耳做了单耳板结构,耳板中心是贯穿的光孔,孔的内壁预留了后续加工衬套的余量,实际装配时可以压入铜基自润滑衬套,和配套的铰接销轴配合,长时间摆动运行也不会出现孔壁磨损失圆的问题;耳板的两个端面都做了倒角处理,压入衬套时可以起到导向作用,也能去除机加工产生的锐边毛刺,避免装配时划伤操作人员。
从安装边界来看,整个零件的总高度控制在较低的区间,不会占用过多的设备竖向安装空间,底部法兰的最大外轮廓尺寸适配常规40系列铝型材的安装槽间距,不需要额外做转接板就可以直接固定在铝型材搭建的设备机架上;上部铰接孔的中心到底部安装面的高度尺寸经过校核,配套的连杆在最大摆角范围内,不会和底部法兰、安装基面产生运动干涉,摆动角度可以覆盖0到75度的常用区间,满足多数小型连杆机构的摆动行程需求。
在实际选型应用时,这类支撑座适合承受中等偏小的径向载荷,不适合承受大的轴向冲击力,所以在设计配套机构时,要在铰接销轴的端部加装轴向限位挡圈,避免连杆摆动过程中产生轴向窜动,给耳板带来额外的侧向载荷。零件的铸造拔模斜度按照常规砂型铸造的标准设置,所有非加工面的拔模角度控制在1.5度左右,生产时不需要复杂的模具结构就可以顺利脱模,适合小批量铸件生产;所有需要机加工的面都预留了0.3到0.5毫米的加工余量,后续只需要对安装面、铰接孔、沉头孔做精加工,就可以达到装配要求的尺寸精度,不需要做多余的全表面加工,能有效控制零件的加工成本。
另外在结构细节上,所有的转角位置都做了R2到R3的圆角过渡,没有尖锐的直角结构,一方面可以避免铸造时转角位置出现应力集中导致的铸件裂纹,另一方面也能减少热处理过程中产生的变形量,零件成型后的尺寸稳定性更好。铰接耳的厚度尺寸按照销轴的直径做了匹配设计,耳板厚度比配套连杆的铰接端厚度大2毫米,装配时连杆两侧可以预留0.5毫米的间隙,避免摆动过程中出现卡滞,也能给润滑脂留出一定的储存空间,延长铰接副的维护周期。
