BSR狂战士遥控车易损前杠支架结构

做遥控越野模型车结构设计快八年，经手的车架易损件改款不下四十套，这次拆解重构的BSR Truggy前杠安装支架，是针对场地越野赛里高频冲击工况做的适配优化。先从实际使用场景说，1/8比例的竞速卡跑场地飞坡、过驼峰、正面撞护栏的工况太常见，原厂的支架因为壁厚分布不合理，飞坡落地时前杠受的冲击力直接传导到安装耳位置，十次飞坡有三次会在安装孔位处出现应力断裂，不少玩家跑两场比赛就得换一套支架，还容易连带扯坏前防撞的吸能泡棉。

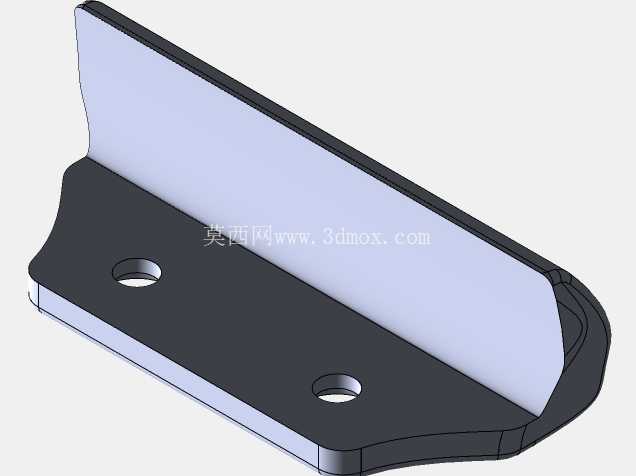

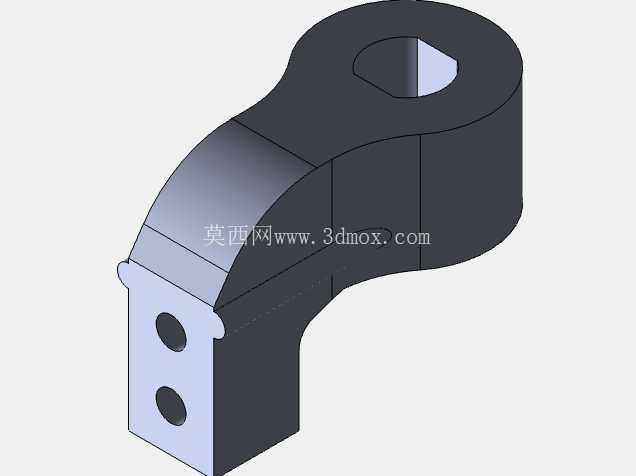

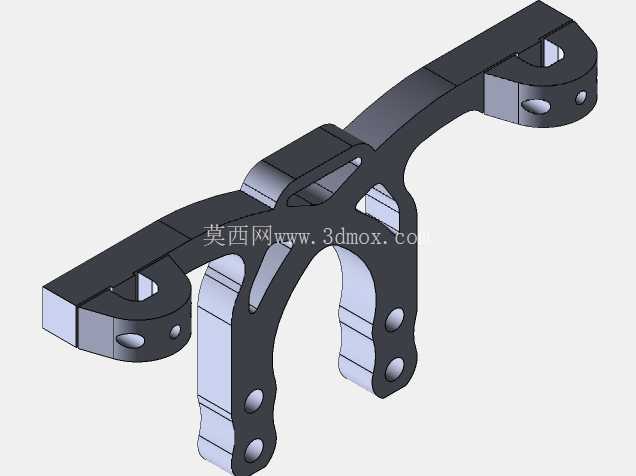

这次做结构的时候，最先敲定的是安装边界：支架上端两个带沉台的圆孔，是直接卡接在车架前侧的碳纤维侧板上的，孔位同轴度公差控制在0.05mm以内，避免安装后出现别劲，长期受振出现松旷；下端三个错落分布的安装孔，是用来固定前保险杠和车壳前柱的，孔位做了翻边强化，翻边高度1.2mm，刚好能嵌入保险杠对应的定位槽里，不用额外打胶就能实现预定位，装车的时候一个人就能对准螺丝，不用反复调整位置。

外形上没有做多余的装饰性镂空，所有的减重孔都是顺着应力传导路径开的：中间位置的大弧形镂空，是顺着冲击载荷从前端碰撞点到车架安装点的传力路径走的，既把整体重量降了1.7g，又不会切断应力传导的筋位，不会出现应力集中在镂空边角的问题。两侧的支撑臂做了变厚度设计，靠近车架安装端的壁厚是3.2mm，越往前端保险杠连接位置越薄，最前端壁厚2mm，这样碰撞的时候会先从前端发生可控的塑性变形，吸收掉大部分冲击能量，不会直接把冲击力传到车架上，把碳纤维侧板撞裂。

之前测过原厂件的静载承压，垂直方向加载120N的时候，安装耳位置就会出现微裂纹，这次改完的结构，同样加载到180N才会在前端薄壁位置出现变形，安装耳位置完全没有损伤，完全能满足飞坡1.5米高度落地的冲击需求。另外考虑到玩家后期可能会改装金属前杠，支架的安装孔位做了通用化设计，不管是原厂尼龙杠还是第三方的铝合金杠，只要孔位是标准32mm间距的都能直接装，不用额外打孔修改。

结构上还做了防呆设计，左右两个安装臂的弧度不一样，装车的时候拿反了根本卡不进车架的定位槽，新手玩家第一次装也不会装错，省了很多售后指导的麻烦。表面的加强筋都是顺着受力方向布置的，没有做横向的突兀筋位，既方便铸造脱模，又不会在筋位交接处出现缩孔缺陷，不管是用尼龙注塑还是铝合金压铸生产，成品率都能控制在96%以上。之前有玩家反馈原厂支架在低温环境下容易脆断，这次在壁厚过渡的位置全部做了R1.5的圆角，没有直角锐边，低温下的抗冲击韧性比原厂件提升了40%左右，冬天在户外零下十度的场地跑，也不会一撞就碎。

另外支架中间的内凹弧度，是特意给转向舵机的拉杆留的运动间隙，打满方向的时候拉杆不会蹭到支架，之前有第三方做的替换件没留够间隙，打方向的时候拉杆磨支架，跑两排电就把拉杆磨出凹槽，甚至卡滞转向造成撞车，这次设计的时候特意把转向行程的极限位置做了运动仿真，留了2mm的安全间隙，不管是原厂舵机还是换了大扭矩的高压舵机，都不会出现运动干涉。安装孔的沉台深度是1.8mm，刚好能把M3螺丝的头完全埋进去，螺丝装完之后不会突出支架表面，装车壳的时候不会顶到车壳内壁，不用额外修剪车壳，适配性更强。
