CUAVV5+飞控自动驾驶仪结构设计

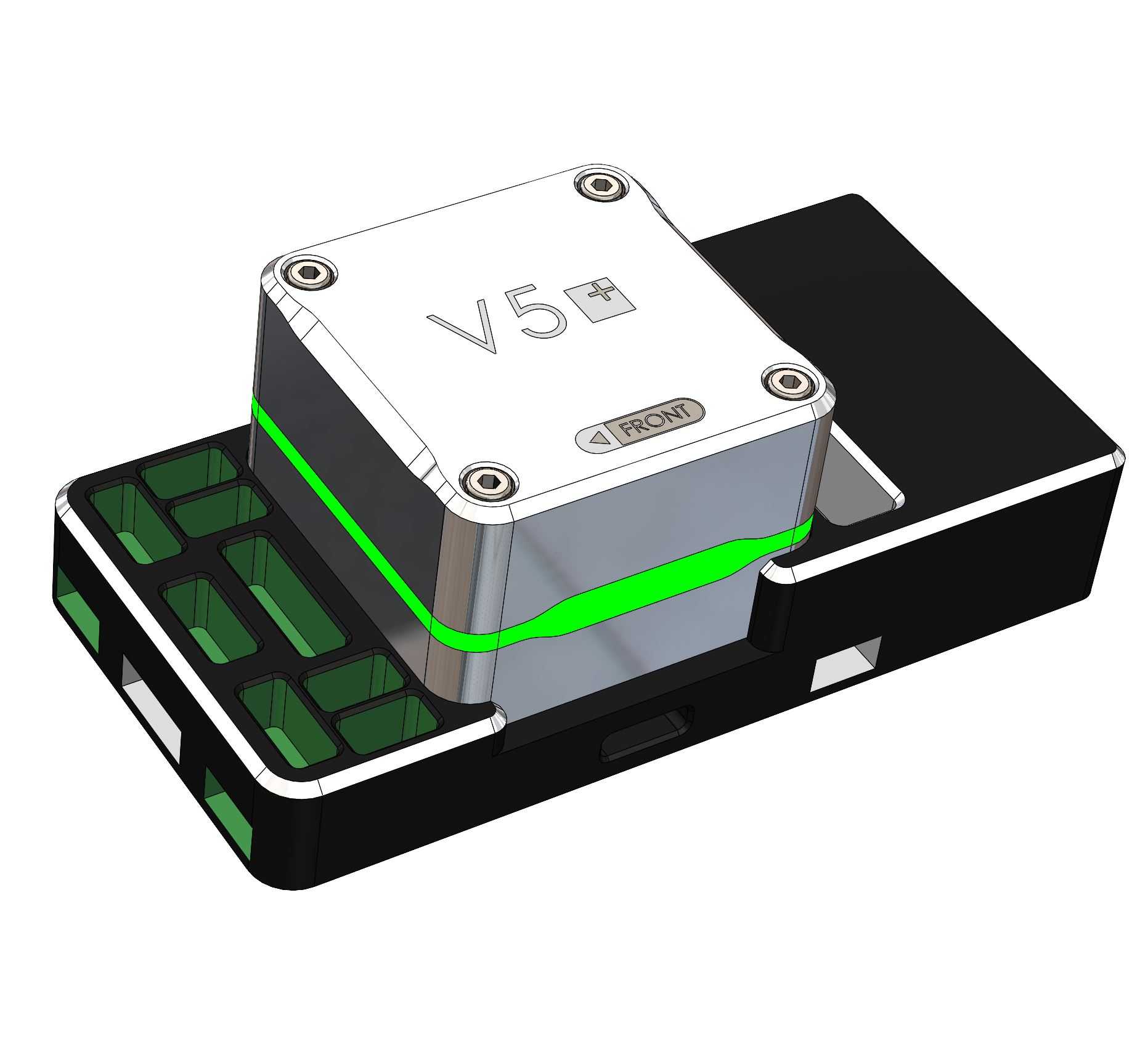

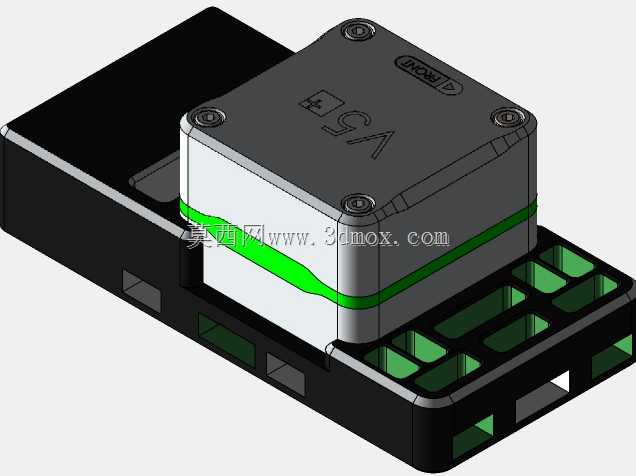

该款自动驾驶仪是多旋翼、固定翼、垂起等各类民用无人机的核心航电控制部件，承担飞行姿态解算、动力输出调控、航迹规划执行、飞行状态监测等核心功能，是无人机实现自主飞行、自动作业的核心硬件载体，广泛应用于航测绘图、农林植保、电力巡检、物流配送、应急救援等各类民用无人机作业场景，是整套无人机系统的决策控制核心。在产品功能特性层面，该自动驾驶仪集成了多轴惯性测量单元、气压高度计、磁力计等传感组件，可实时采集飞行器的三轴加速度、角速度、航向、高度等飞行参数，通过内置的飞控算法完成姿态闭环控制，同时支持外接GPS、数传电台、空速计、激光测距仪等外设，可拓展实现精准定位、远程数据交互、定高飞行、避障等多样化功能，适配不同类型、不同起飞重量的无人机平台使用需求。在产品设计思路上，整体采用分层模块化的结构布局，上层为核心传感与运算处理单元，采用金属壳体封装，既可以为内部精密电路板提供足够的结构防护，抵御飞行过程中的振动与冲击，也能起到电磁屏蔽作用，减少外部电磁信号对内部传感元件的干扰，保障飞行数据采集的准确性；下层为接口拓展底座，预留了标准化的外设连接端口，方便用户根据实际作业需求外接各类功能配件，上下层通过定位结构与快装卡扣组合，既保证了装配后的连接稳固性，也便于后期的维护与配件更换。在外形尺寸与安装边界设计上，整体采用方正紧凑的方体造型，边角做了圆弧过渡处理，避免尖锐棱角在安装或维护过程中划伤操作人员或损坏线材；壳体四周预留了标准化的安装孔位，孔位间距符合行业通用的飞控安装规范，可直接适配市面上多数主流的无人机减震安装架，用户无需额外打孔改件即可完成快速装配；底座的接口排布做了防呆设计，不同功能的接口采用差异化的针脚定义与防反插结构，可有效避免用户接线时出现插反、错接的问题，降低装机调试的出错概率；壳体侧面设置了清晰的方向标识，安装时可快速对齐飞行器的机头航向，减少安装校准的操作步骤。整体结构设计充分考虑了无人机实际装机使用的各类场景需求，在保证结构强度与防护性能的前提下，尽可能压缩了产品的整体体积与重量，减少对无人机有效载荷的占用，同时兼顾了装配调试的便捷性与长期使用的可靠性。
