T型U5动力电机三维结构设计

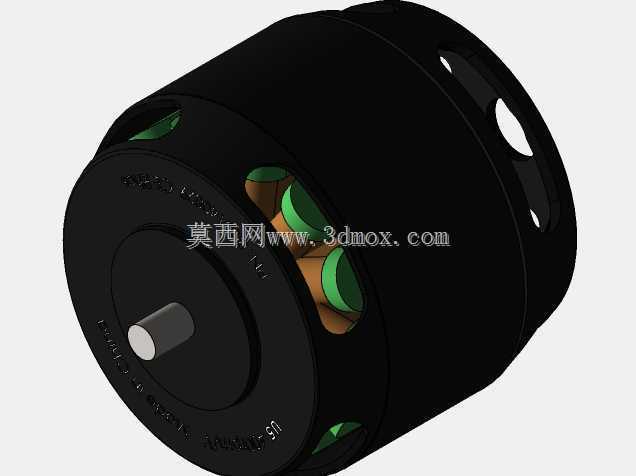

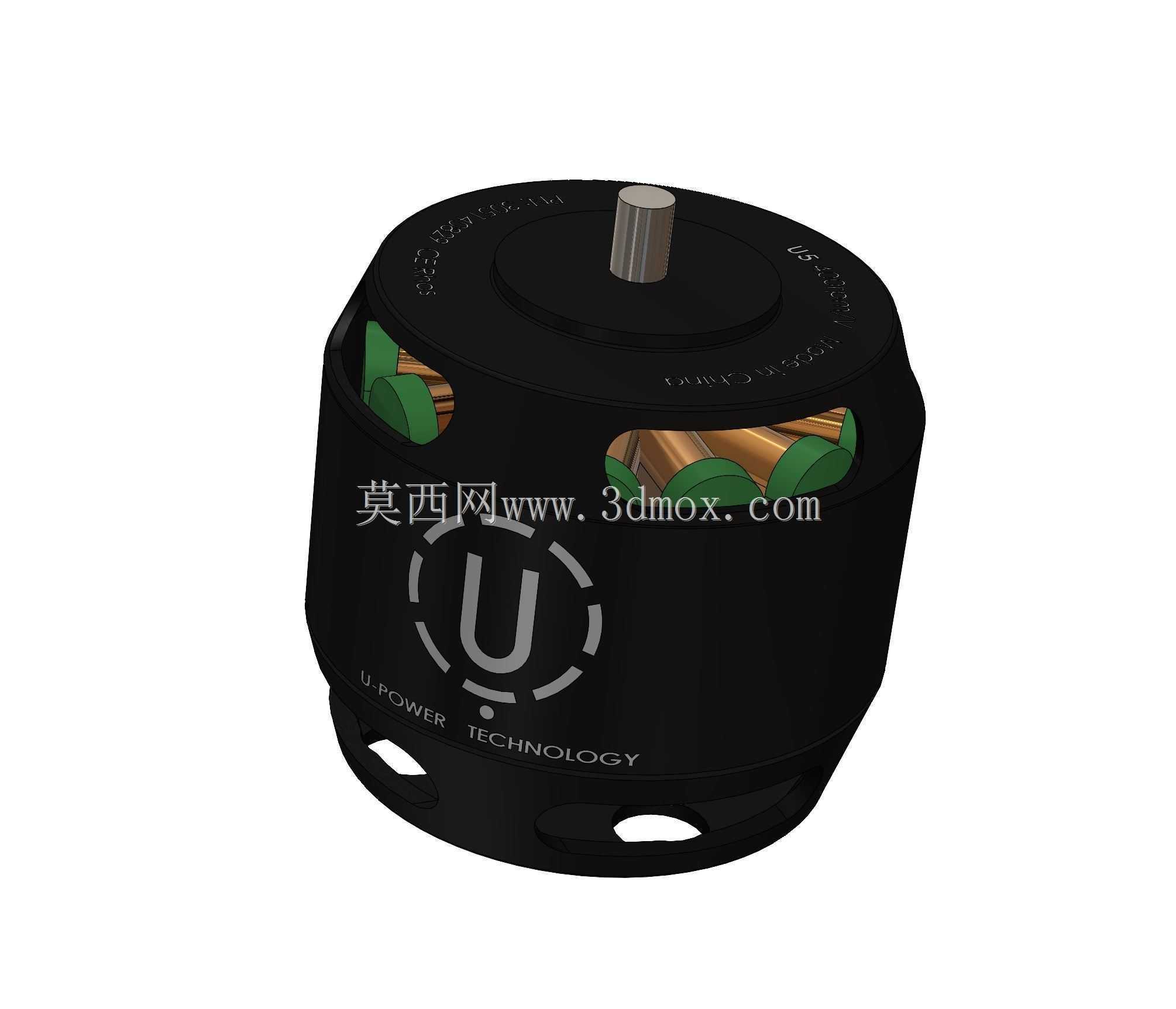

　　这款T型U5动力单元的三维结构，是面向多旋翼无人飞行器动力系统做的精细化建模还原，整体采用矮胖型的外转子无刷结构布局，在航模、工业级多旋翼无人机的动力选型场景中，这类KV值400的动力单元常被搭配15-18寸螺旋桨使用，单轴拉力可覆盖3-5kg区间，能够满足植保无人机、航拍测绘无人机、小型物流投递无人机的单轴动力输出需求。从结构设计逻辑来看，外转子壳体采用一体化切削的黑色金属壳体，表面做了氧化发黑处理，既能够降低转子运转过程中的风阻，也可以兼顾绕组散热需求——壳体侧面开设有三处对称的弧形镂空窗口，既能够减轻转子自身的转动惯量，提升动力响应速度，也能让内部定子绕组在高速运转时通过镂空窗口形成空气对流，带走铜线大电流放电产生的热量，避免长时间满负荷运转出现绕组退磁、绝缘层老化的问题。转子顶部的输出轴采用标准的铣扁位设计，轴径适配市面上主流的螺旋桨快装夹座，安装时无需额外加工轴面，夹座锁紧螺丝直接抵靠在铣扁位上，即可杜绝大拉力输出时螺旋桨与输出轴之间出现相对滑动的风险；输出轴的伸出长度经过严格控制，既能够满足双层螺旋桨叠装的夹持厚度需求，也不会因为轴伸过长导致高速运转时出现轴系振颤，影响飞行稳定性。定子部分的绕组采用多股并绕的铜线排布，从镂空窗口可以观察到绕组的排布整齐度，建模时还原了绕组的分层绕制结构，能够清晰看到定子硅钢片的叠压方向与绕组出线端的走线位置，底部的安装基座采用带镂空减重孔的法兰结构，四个安装孔位呈十字对称分布，

　　孔位间距适配市面上主流的无人机机臂碳管安装座规格，安装时可以直接通过四颗M3螺丝将电机固定在机臂末端，无需额外设计转接法兰，降低整机结构的设计复杂度。基座侧面印有品牌标识与参数标注位，建模时还原了标识的蚀刻深度，在做整机渲染效果时能够呈现出真实的金属蚀刻质感。转子壳体与底部基座之间的配合间隙控制在0.2mm以内，既能够避免转子高速运转时与定子基座出现刮蹭，也能减少大颗粒灰尘从配合间隙进入电机内部，磨损轴承与绕组表面。从安装边界来看，这款电机的整体外径控制在60mm左右，整体高度不含输出轴为30mm左右，安装孔位的中心圆直径为45mm，在做机臂结构设计时，机臂末端的安装平面需要保证平面度在0.1mm以内，

　　避免安装时电机基座出现受力变形，导致轴承同轴度偏差，运转时产生异常噪音与振动。这类动力电机的结构设计核心是在重量、拉力、散热三者之间找到平衡，这款模型还原的结构中，转子外壳的壁厚控制在1.5mm，在保证壳体结构强度、能够承受高速旋转离心力的前提下，尽可能降低了转子自身重量，提升了动力的推重比；底部基座的镂空孔位除了减重作用外，也能够让电机下方的空气向上流动，配合侧面的镂空窗口形成完整的散热风道，在无人机持续爬升或者大机动飞行时，绕组的热量能够快速被气流带走，保证动力输出的稳定性。在做无人机整机结构设计时，这类电机的三维模型可以直接导入装配环境中，完成机臂末端的安装位匹配、螺旋桨的运动干涉检查、电调走线的空间预留，

　　避免实际加工组装时出现安装位不匹配、螺旋桨旋转时刮蹭机臂或者机身结构的问题。模型的结构细节还原度较高，包含了输出轴、轴承位、转子磁钢、定子绕组、安装基座等全部核心零部件，在做结构有限元分析时，可以直接基于模型划分网格，分析电机高速运转时的转子离心力变形、安装基座的受力形变情况，为整机的结构强度校核提供准确的模型依据。对于航模设计、无人机结构开发的从业者来说，这类高精度的动力单元模型能够大幅缩短前期方案设计的周期，无需从零开始测绘电机结构，直接调用即可完成整机的动力布局匹配与安装结构设计，同时也可以作为外转子无刷电机结构设计的参考案例，观察成熟量产产品的壁厚控制、孔位布局、散热结构设计的思路，理解动力类产品在轻量化与可靠性之间的平衡设计逻辑。
