日内瓦轮擒纵间歇运动机构三维建模

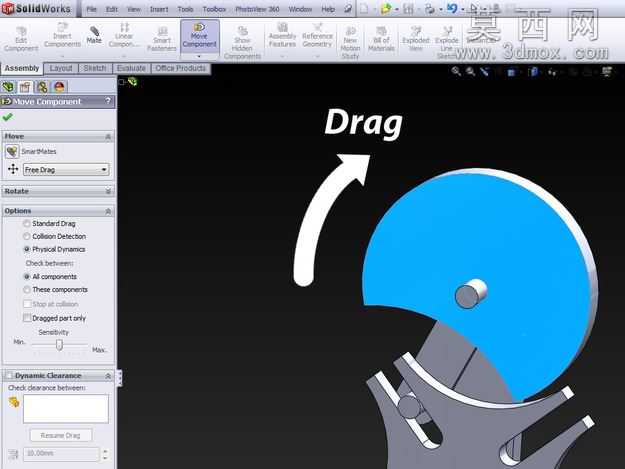

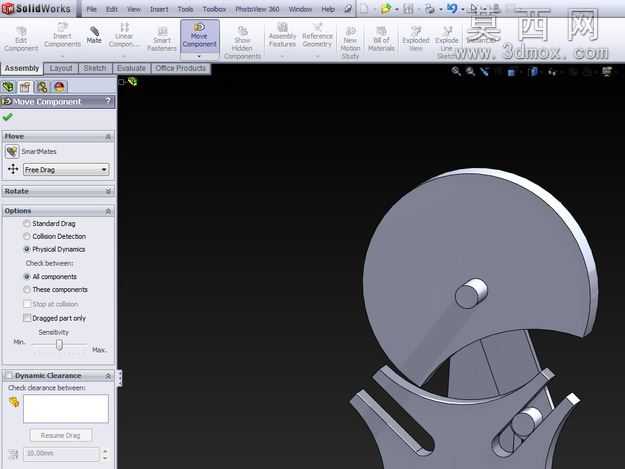

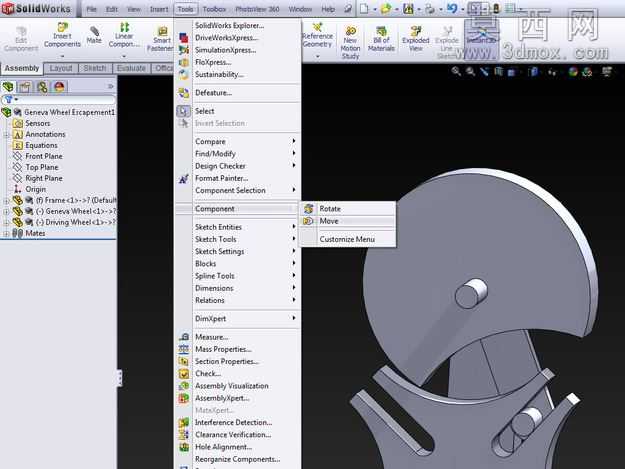

本作品为日内瓦轮擒纵机构的三维建模成果，建模过程依托三维设计环境完成，整体围绕间歇传动的核心运动逻辑展开结构搭建。建模初期先梳理日内瓦轮擒纵的运动原理：主动拨盘做连续回转运动，通过拨销与从动槽轮的径向槽配合，驱动从动槽轮完成单方向的间歇步进，同时主动盘上的锁止弧与槽轮的凹弧配合，在槽轮非转动阶段实现位置锁止，避免从动件出现多余窜动。建模阶段先绘制各零件的二维草图，主动拨盘部分精准定位拨销的偏心安装位置，锁止弧的半径与弧度严格匹配槽轮的锁止凹面，保证锁止阶段无间隙卡滞；从动槽轮部分均匀分布径向槽，槽的宽度与拨销直径做适配公差设计，槽端的过渡圆弧做平滑处理，减少运动过程中的刚性冲击，槽轮外缘的锁止凹弧与主动盘锁止弧曲率完全一致，确保锁止状态下的定位精度。零件建模完成后进行虚拟装配，通过同轴、重合等配合关系完成拨盘与槽轮的装配约束，验证各零件间无干涉问题，拨销进出径向槽的轨迹顺滑无卡顿。材质与渲染阶段，为所有金属零件赋予哑光银灰色金属材质，模拟钢制机械零件的表面质感，调整环境光与阴影参数，让零件的轮廓棱线、曲面过渡清晰呈现，突出机构的结构细节。本建模重点还原机构的几何结构与运动逻辑，可直观展示间歇传动的工作过程，清晰呈现拨销入槽、槽轮转位、锁止定位的完整运动循环，帮助理解日内瓦轮擒纵机构在计时机械、间歇送料装置等场景中的应用原理，建模过程中对各配合面的精度做了合理设置，既保证运动仿真的流畅性，也还原了真实机械结构的设计细节，避免出现结构错位、运动卡滞的问题，完整呈现了这类经典间歇运动机构的结构特征与传动逻辑。
