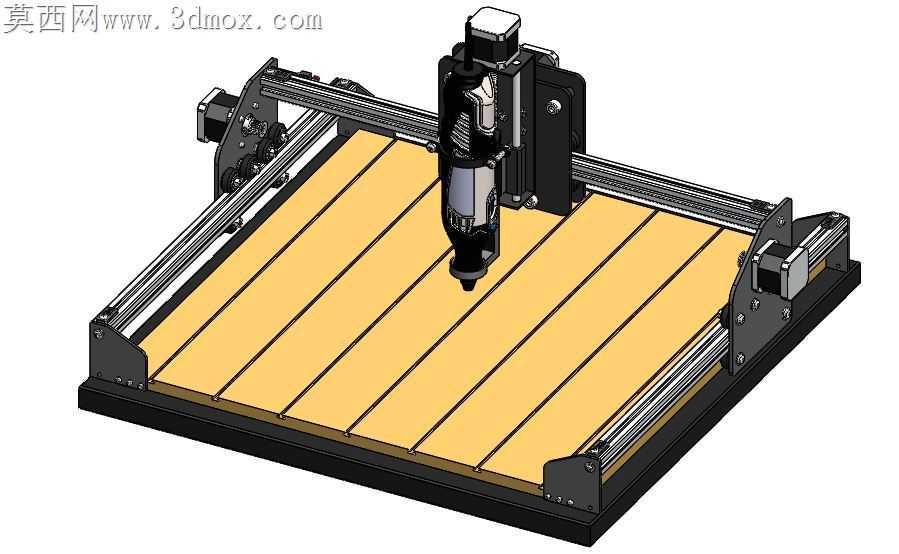

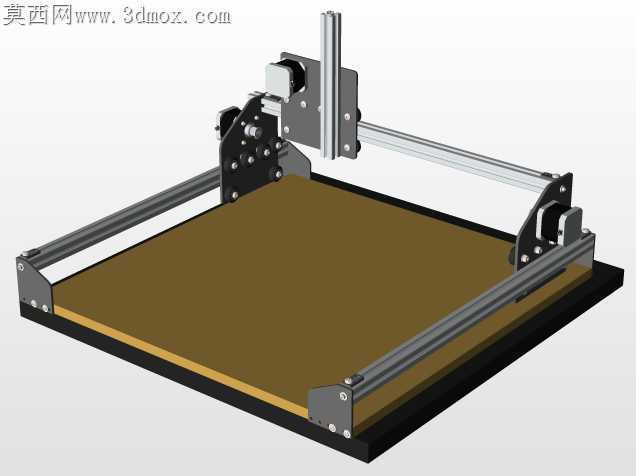

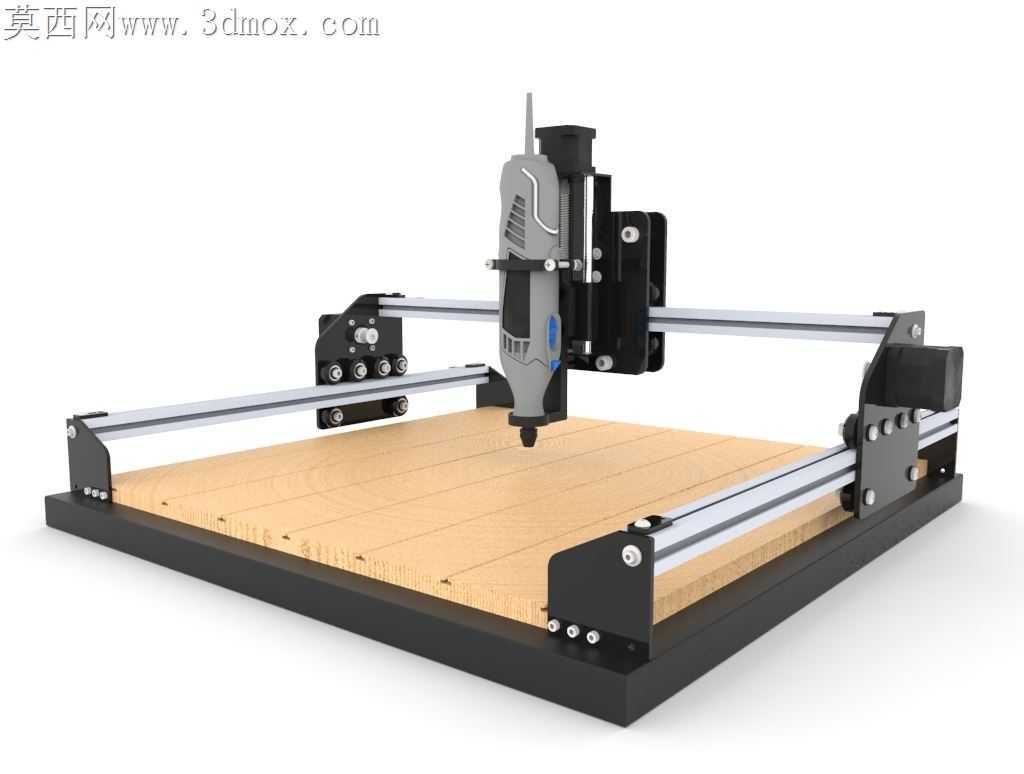

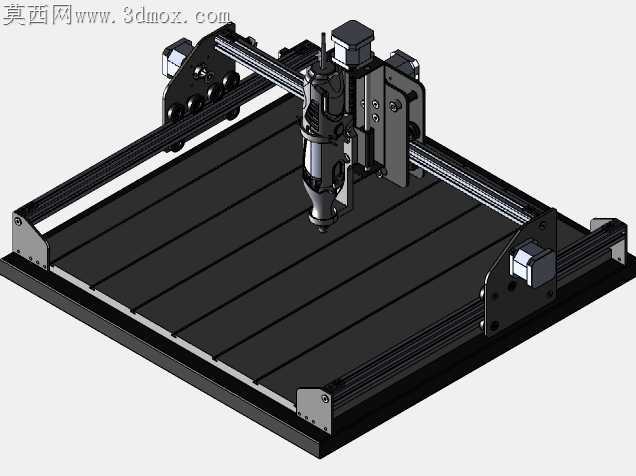

桌面级德雷梅尔数控雕刻加工设备结构

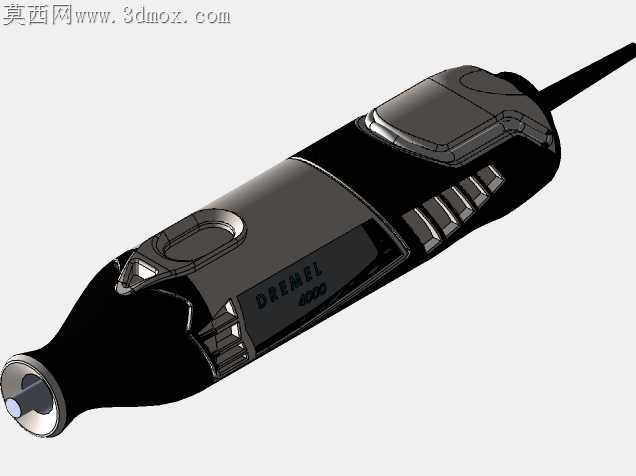

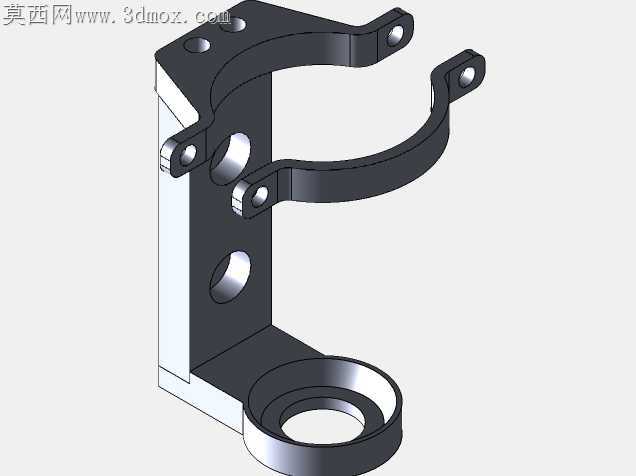

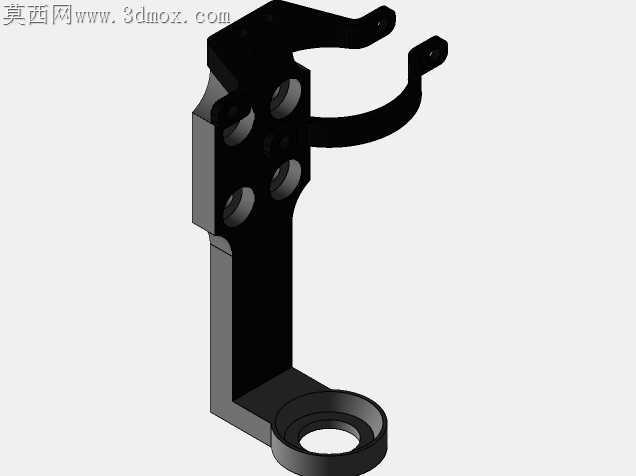

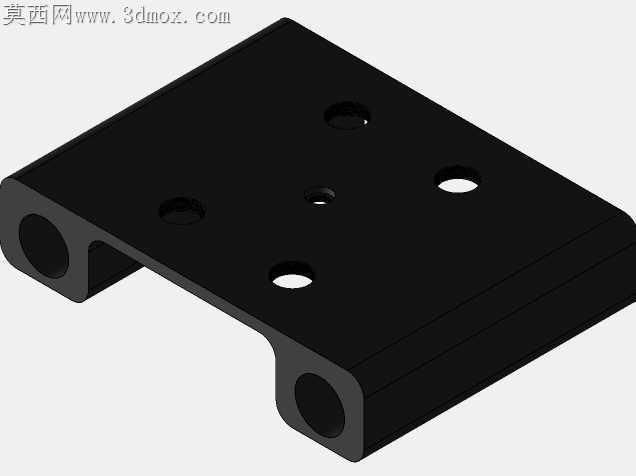

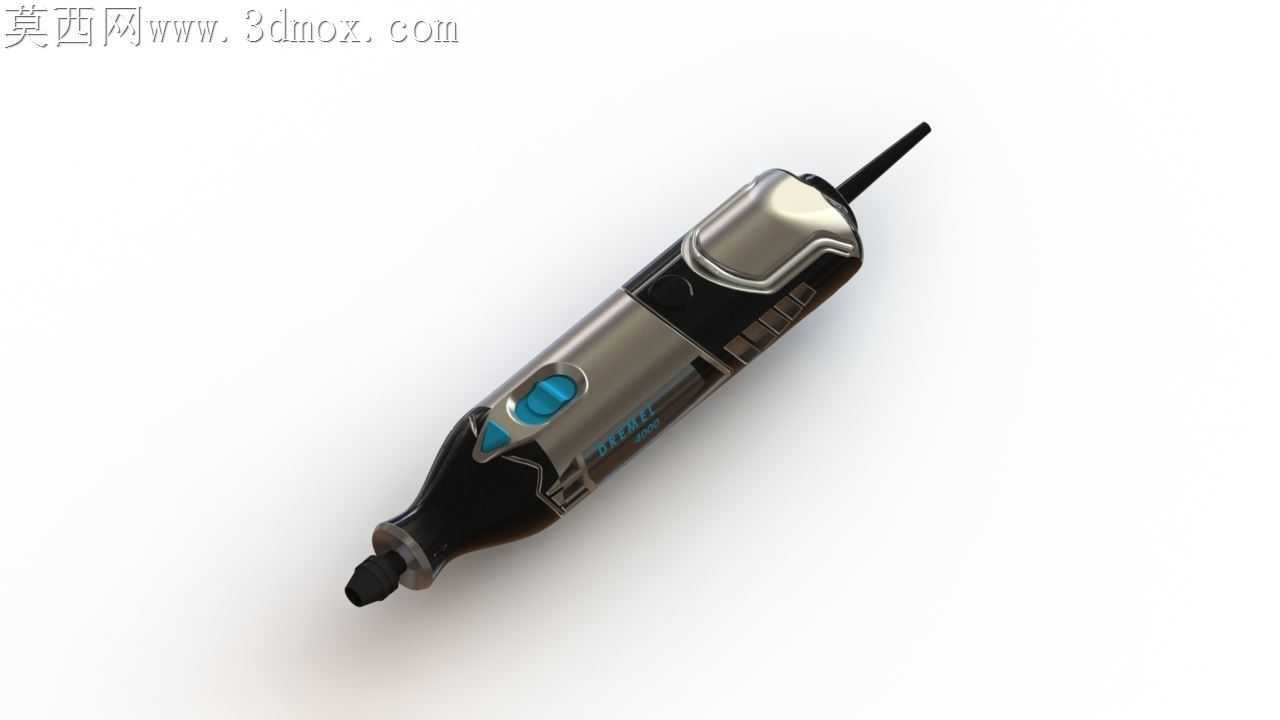

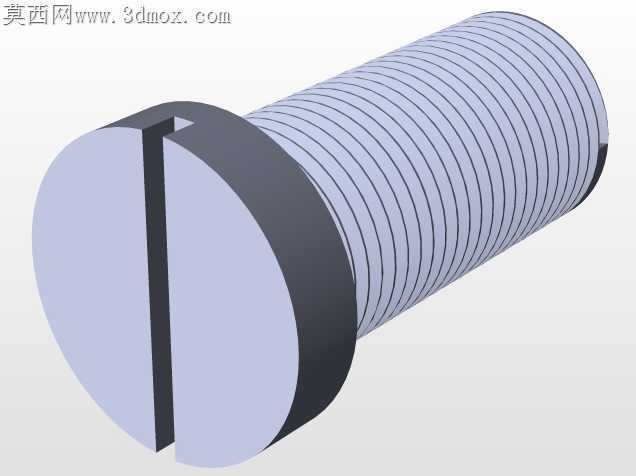

小型桌面数控设备最容易被忽略的加工痛点，是高速作业时的Z轴抖动——很多入门机型直接将电磨夹具锁在光轴滑块上，加工硬木时刀路发颤、边缘崩边的问题屡见不鲜。这套结构针对德雷梅尔4000电磨的夹持位做了专属适配，没有采用通用抱箍的锁紧方式，而是在Z轴滑座上做了两段式定位槽，下半段贴合电磨前端的金属轴颈，上半段卡紧机身防滑胶圈的对应位置，锁紧螺丝的受力点避开了电磨的塑料壳体区域，就算长时间满负荷走刀，也不会出现夹痕过深导致的机身偏移，甚至不会磨花电磨外壳的漆面。

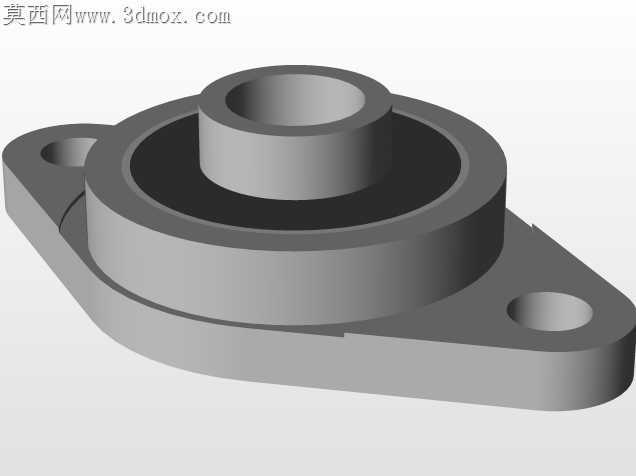

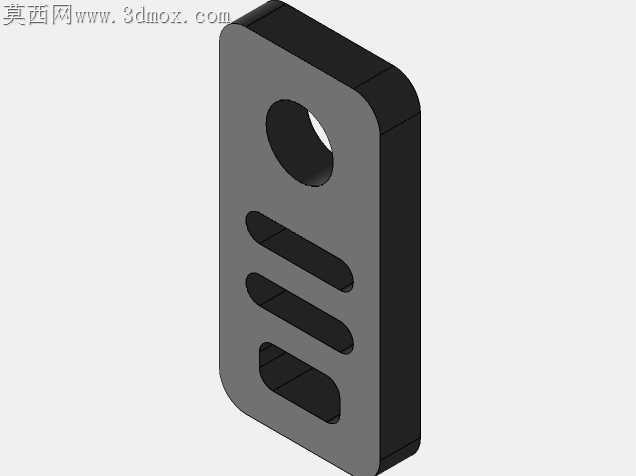

X轴和Y轴的传动布局没有追求大行程的纸面参数，而是把光轴的支撑座做了下沉式设计，两根平行光轴的安装基准面直接落在底部框架的加工平面上，省去了额外垫高带来的公差累积。光轴两端的固定座做了腰型孔调节位，装配时不用反复敲打分中，只需要锁紧一端后推动滑块全程走一遍，确认阻尼均匀再锁死另一端螺丝，就能把平行度误差控制在0.02mm以内，普通爱好者用常规六角扳手就能完成调试，不需要专用的百分表打表工序。

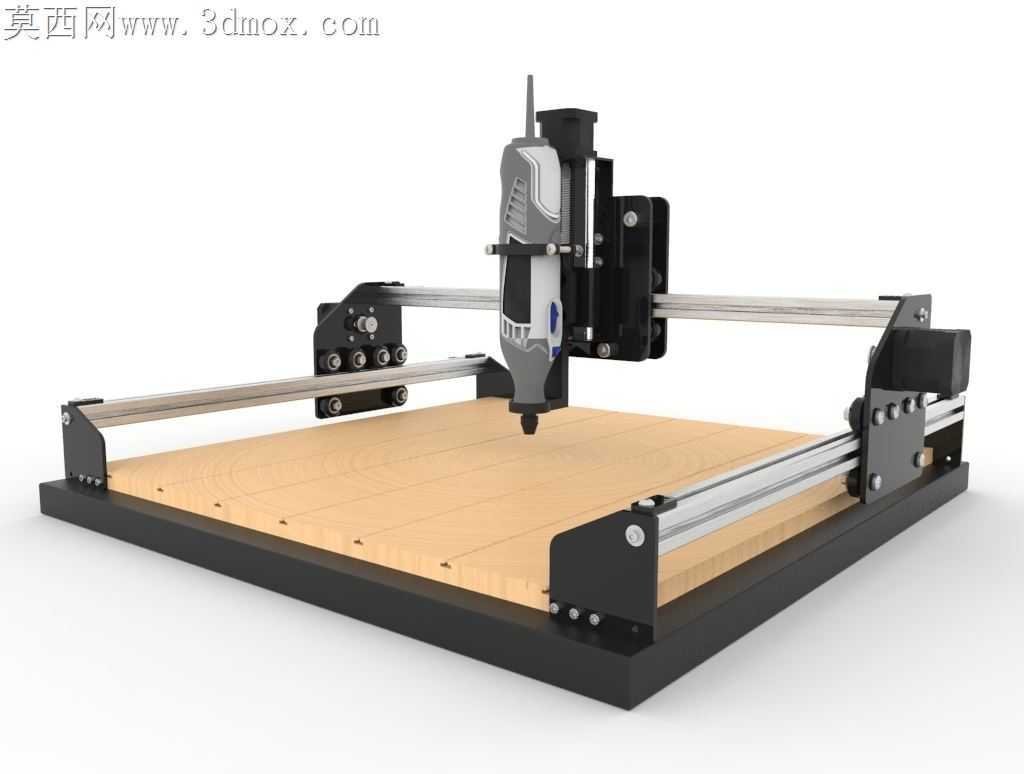

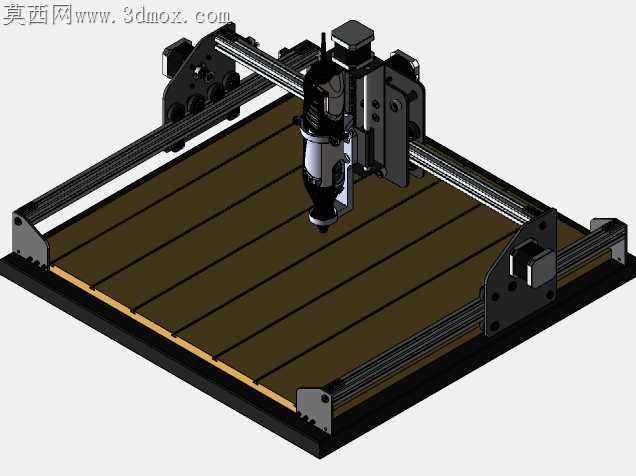

工作台面选用的是多层胶合硬木，没有用常见的铝型材台面，一方面是木质台面本身可以直接作为牺牲层，加工时不小心扎刀不会崩断铣刀，另一方面木板的自重刚好能压住底部框架的共振点，高速走刀时不会出现整机移位的情况。台面的T型槽预留位没有做通长的金属嵌条，而是直接在木板上预钻了固定孔位，搭配常规的木工压块就能固定待加工工件，对于软金属、塑料、薄木板这类常见加工材料来说，压紧力完全足够，还省去了金属槽条安装时的找平步骤。

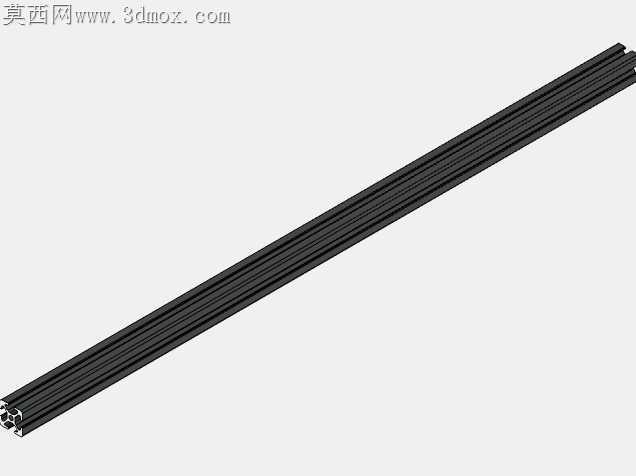

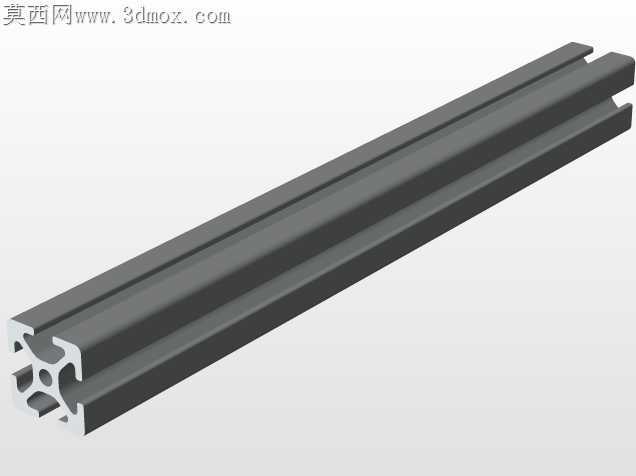

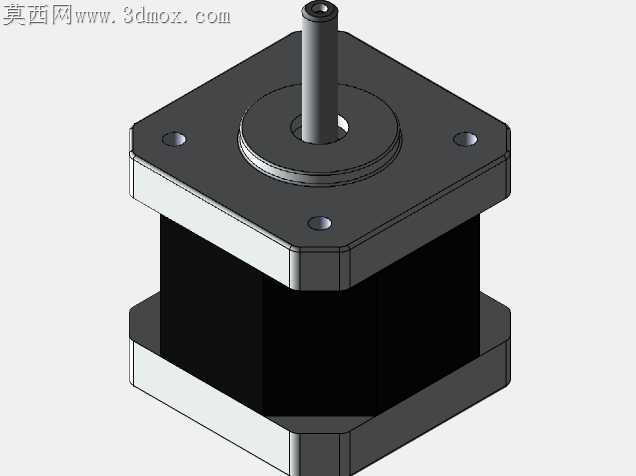

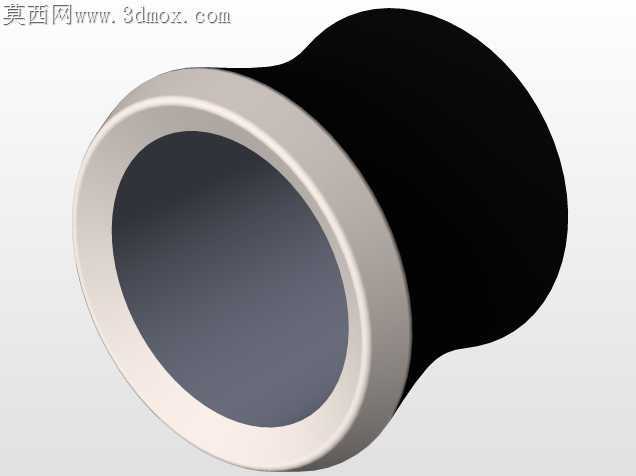

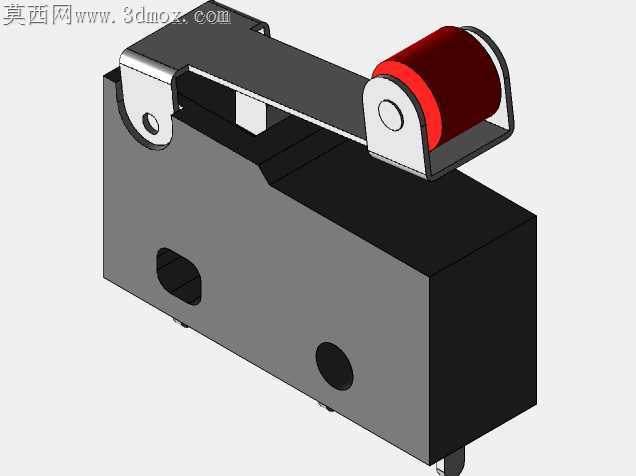

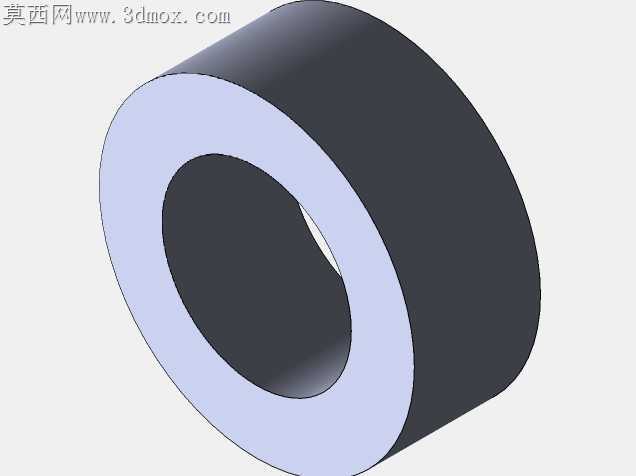

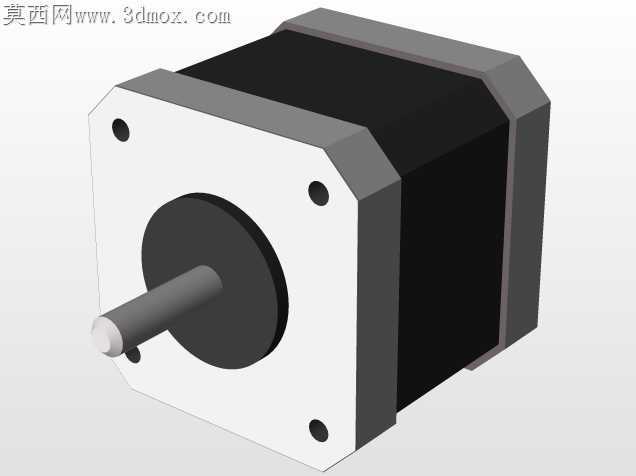

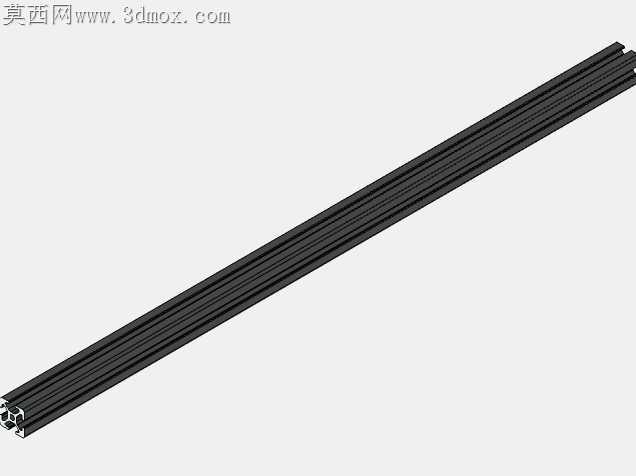

侧边的限位块没有用电子限位开关，而是在各轴的行程末端做了物理硬限位，橡胶缓冲垫直接锁在滑块的运动路径上，就算控制程序出错出现超程，滑块也会直接撞在缓冲垫上，不会出现光轴脱轨、传动带崩断的问题。所有走线的位置都在型材框架的内侧预留了走线槽，电磨的电源线、步进电机的控制线全部藏在槽内，走刀时不会出现线缆剐蹭加工件的情况，也避免了加工产生的木屑飘进接线端子造成短路隐患。
