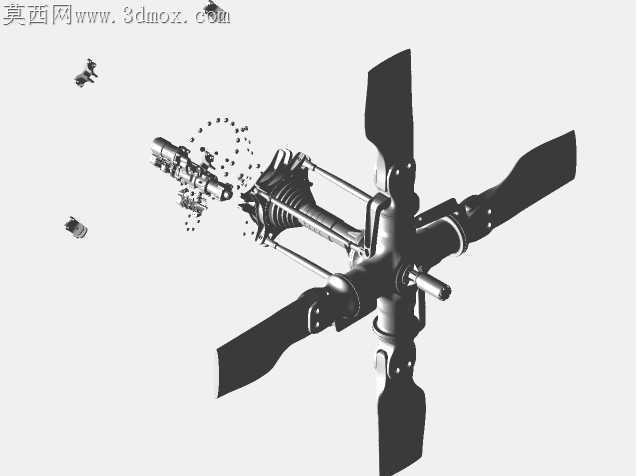

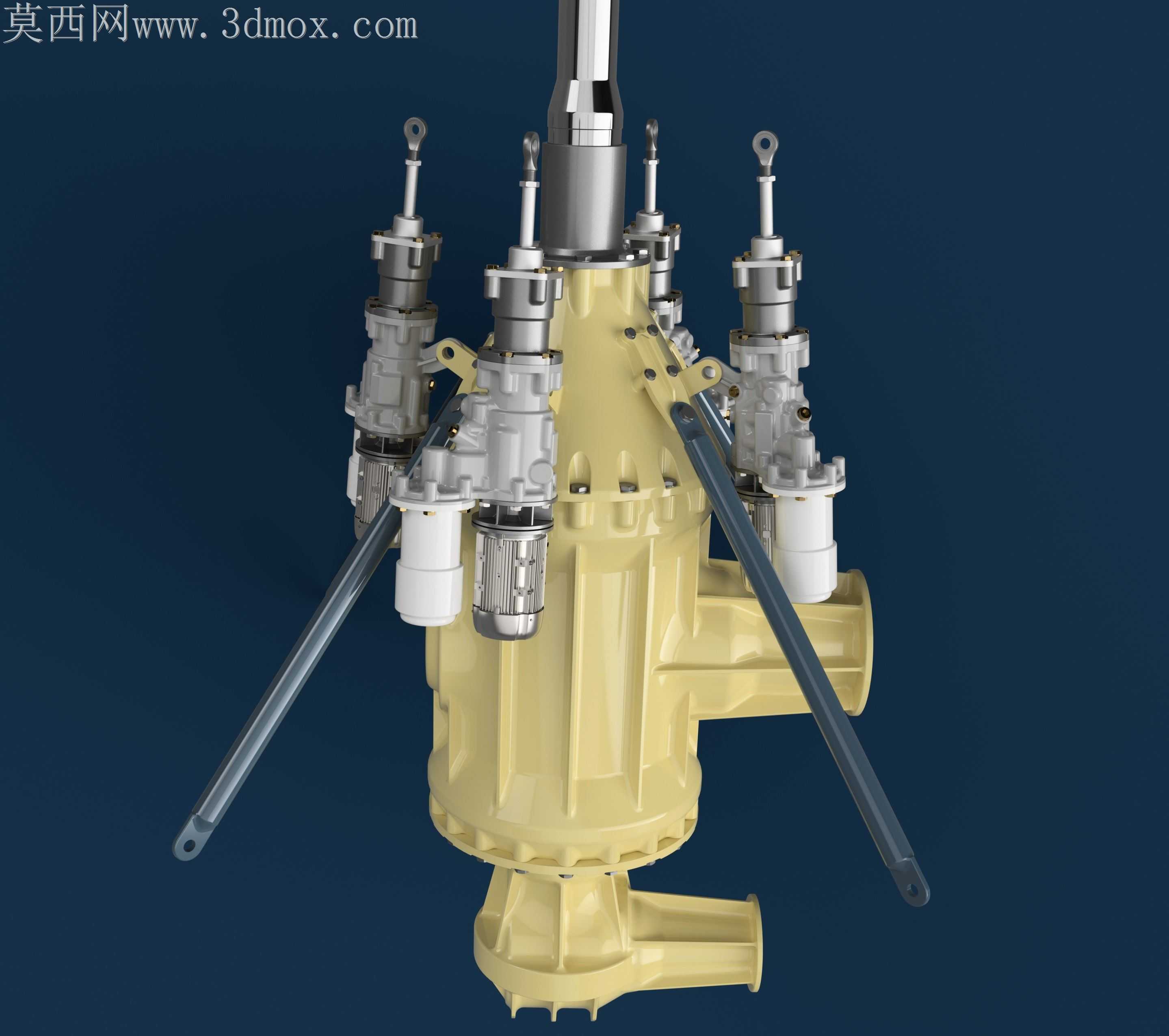

航空传动部件的加工适配一直是旋翼系统落地的核心痛点,尤其是主减速器与旋翼头衔接的承力壳体,铸造成型后的壁厚差控制直接决定后续装配的同轴度精度。这套带液压伺服系统的旋翼传动装置,在主壳体的分型面设计上特意做了拔模斜度的梯度调整,靠近输出轴法兰的区域斜度收窄至1.2度,既保证铸铝件脱模时不会拉伤内壁承力筋,又能减少后续机加工的铣削余量,避免大余量切削带来的应力变形。周向布置的伺服作动器安装座,没有采用常见的一体式凸台结构,而是拆分出独立的定位衬套嵌装位,衬套与壳体的配合公差选H7/k6过渡配合,压装后衬套端面与壳体安装面预留0.02mm的研磨余量,装配时无需反复刮研壳体基面,就能保证作动器输出轴与变距拉杆的铰接点同轴度控制在0.05mm以内,消除长期交变载荷下铰接点偏磨带来的操纵滞后问题。主减速器输出端的花键轴,特意在花键收尾处做了卸荷槽结构,槽宽3mm、槽深1.2mm,避免花键加工时应力集中在轴肩位置,同时装配时花键副的润滑脂能储存在卸荷槽内,减少旋翼高速旋转时花键副的干摩擦损耗。斜向布置的撑杆连接耳片,没有直接在主壳体上铸出整体耳片,而是采用锻件耳片与壳体焊接后再整体时效的工艺,耳片的铰接孔在焊接时效后再做精镗加工,抵消焊接变形带来的孔位偏移,保证撑杆安装后两端铰接点的连线与主轴线的夹角偏差不超过0.3度,避免撑杆承受额外的弯曲载荷。变距拉杆的两端关节轴承安装位,做了环形的防尘挡圈槽,挡圈槽的位置距离轴承端面1.5mm,装配时挡圈压入后不会与轴承外圈发生摩擦,同时能阻挡高空飞行时的沙尘进入轴承摩擦副,延长关节轴承的维护周期。主壳体表面的散热筋,没有采用等厚的直筋结构,而是顺着壳体内部润滑油的流道方向做了变高度的弧形筋,筋的高度从进油口到出油口逐渐降低,既增强壳体的整体刚性,又能引导润滑油在壳体内壁形成均匀的油膜,带走齿轮啮合产生的热量,避免局部油温过高导致润滑油黏度下降。伺服作动器的壳体与主壳体的连接面,特意做了环形的密封槽,槽内放置O型密封圈的压缩量控制在22%,既保证连接面的密封性能,防止润滑油渗漏到作动器内部污染伺服阀,又不会因为压缩量过大导致密封圈长期受压老化失效。旋翼头与主输出轴的连接法兰,做了12个均布的铰制孔螺栓孔,孔的位置度公差控制在0.02mm,螺栓采用过盈配合装配,不需要额外的定位销就能传递旋翼旋转时的巨大扭矩,同时法兰端面做了0.01mm的平面度要求,保证旋翼头安装后端面跳动量符合航空部件的装配标准,避免旋翼旋转时产生过大的振动。
- 上一篇:科幻题材F-302空天战斗拦截飞行器
- 下一篇:波音747主起落架高精度机械结构还原
- 全部评论(0)
- 模板大小: 78.17 MB
- 售价:5金币
- 下载次数: 351
- 系统要求: STL,Rendering
- 软件分类: 飞机
