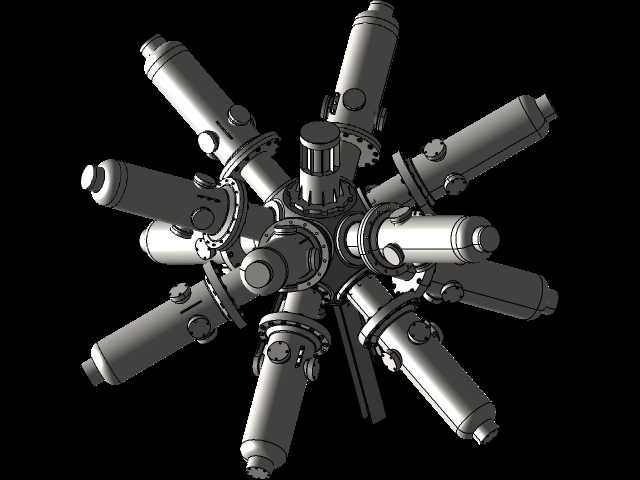

多接口径向排布聚变反应装置结构

　　这套径向多接口的聚变反应装置结构，在核工业实验平台、特种反应工况测试场景中有着明确的应用指向，区别于常规轴向单接口的反应容器，其采用中心腔体为核心、多组功能接口沿圆周径向均匀排布的结构形式，能够同时满足多组工质输入、测量探头布设、辅助功能模块接入的工况需求。从实际使用场景来看，这类结构常应用于需要多路径同步进料、多参数实时采集的实验型反应场景，每一个径向伸出的筒体单元都可独立承担介质输送、观测窗安装、点火组件固定、泄压保护接入等不同功能，无需在单一接口上做复杂的转接设计，大幅降低了多管路布设带来的干涉风险。从功能特性上看，中心主腔体为反应核心区域，所有径向接口的轴线均交汇于腔体中心区域，确保各路径输入的工质、

　　触发组件能够精准作用于反应核心区，避免偏流带来的反应效率下降问题；每个径向筒体与中心腔体的连接位置均采用法兰密封结构，配套的紧固件沿法兰圆周均匀排布，可满足高压、高真空工况下的密封要求，法兰连接处的止口设计能够保证径向筒体的同轴度，降低安装过程中的对位误差。设计思路上，整套结构采用模块化拆分逻辑，中心腔体为独立加工单元，每一组径向筒体及端部组件均可单独拆卸、更换，当某一功能模块需要调整参数或维护时，无需拆解整个装置主体，仅需拆卸对应位置的筒体即可完成操作，大幅降低了实验场景下的改造成本与维护周期；每个径向筒体上预留的凸台结构，可用于安装阀门、传感器、快接接头等外接组件，凸台的位置经过排布优化，相邻筒体上的外接组件不会出现安装干涉，

　　预留的操作空间能够满足扳手等工具的操作需求。从安装边界与尺寸逻辑来看，所有径向筒体的伸出长度保持一致，整体外轮廓呈规则的放射状对称结构，安装时可通过中心腔体底部的支撑结构完成固定，整体外接圆直径可根据接口数量、筒体长度做参数化调整，相邻径向筒体之间的夹角根据接口总数均匀分配，确保每一组筒体的受力状态一致，避免因不对称排布带来的应力集中问题；筒体端部的密封端盖采用快拆式结构设计，可根据实验需求快速更换不同功能的端盖组件，比如替换为带观察窗的端盖用于观测内部反应状态，或是替换为带电极接入的端盖用于触发组件安装。结构细节上，每段筒体与法兰的连接位置均做了圆角过渡处理，避免直角位置在高压工况下出现应力集中，提升整体结构的疲劳强度；

　　法兰连接位置的密封槽采用标准矩形槽设计，可适配常规的金属或非金属密封垫片，无需定制特殊密封件，降低了使用过程中的配件成本。这类结构的建模过程中，需要重点保证各径向接口的角度精度，所有接口的轴线共面且交汇于中心腔体的中心点，若角度出现偏差，会导致内部工质的流向偏移，直接影响反应过程的稳定性；同时各筒体上的附属凸台位置需要做干涉检查，确保相邻筒体的外接组件安装后不会出现碰撞，尤其是在阀门带操作手柄的场景下，需要预留足够的手柄转动空间。在实际选型适配过程中，可根据反应工况的压力等级调整筒体壁厚、法兰厚度及紧固件规格，若用于高真空工况，可在密封槽处增加双道密封结构提升密封可靠性；若用于高温工况，可在筒体外部预留冷却夹套的安装位置，拓展结构的适用场景。整套结构的对称式设计也让整体受力更加均匀，在承压状态下，中心腔体的壁面受力能够通过各径向筒体的连接结构均匀分散，避免局部应力过大导致的结构变形，相比单侧接口的反应容器，这种多接口径向排布的结构在多通路实验场景下的适配性更强，能够覆盖更多复杂的反应工况需求，减少额外的转接管路设计，让整个反应系统的布局更加紧凑，减少管路沿程带来的参数损耗。
