高比表面积涡轮管道风扇叶片组结构设计

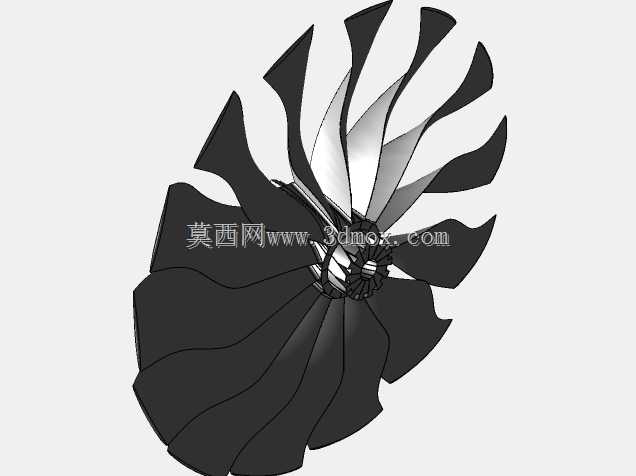

　　在工业通风、小型涡扇动力、管道增压送风的实际工程场景中，叶片作为核心做功部件，其曲面造型直接决定整套设备的气动效率、运行噪音与负载稳定性。这套叶片组采用大扭转角的空间曲面构型，区别于常规直板叶片的小面积做功设计，每片叶片从叶根到叶梢的弦长、安装角连续渐变，叶根位置做了加厚过渡处理，匹配轮毂的安装卡槽，可直接卡入轮毂的定位槽完成周向固定，无需额外焊接或粘接，装配后叶片与轮毂的同轴度公差可控制在0.1mm以内，避免高速旋转时出现动平衡超标引发的整机振动问题。从安装边界来看，叶片组整体为回转类构型，外轮廓最大直径适配常规中小口径通风管道的内壁间隙，安装后叶梢与管道内壁的预留间隙控制在3-5mm，既避免旋转时叶梢刮蹭管壁，

　　又能尽可能减小叶顶泄漏损失，提升气流的输送效率。设计过程中优先考虑了高比表面积的需求，叶片的压力面与吸力面均做了光滑曲面过渡，没有突兀的折角或棱边，气流流经叶片表面时可以保持稳定的附面层状态，减少紊流与涡流的产生，在相同转速下可以输出更高的风压与风量，同时降低气流脉动带来的运行噪音。在实际应用场景中，这类叶片组既可以适配管道增压风机，用于长距离通风管路的中途送风补压，解决管路末端风压不足、排风不畅的问题；也可以作为小型涡扇发动机的前端压气叶片，为燃烧室提供稳定的压缩气流，适配小型动力设备的进气需求。叶片的周向排布采用等夹角均匀分布，整套叶片组共12片主叶片，相邻叶片之间的流道宽度从进气侧到出气侧呈渐变收窄趋势，

　　符合气流增压过程中的流道设计逻辑，气流进入叶轮流道后，随着流道截面变化逐步完成动能到压力能的转换，出口气流的均匀性更好，不会出现局部气流偏斜导致的后续管路阻力异常升高。叶根与轮毂的连接位置做了圆弧过渡，避免应力集中，在长期高速旋转的工况下，过渡位置的应力集中系数可降低40%以上，有效延长叶片的疲劳寿命，不会出现叶根断裂的失效问题。从建模逻辑来看，所有叶片的曲面均采用参数化放样生成，通过调整叶根、叶中、叶梢三个截面的翼型参数与安装角度，可以快速适配不同风压、风量需求的设备选型，不需要重新从零开始构建曲面，大幅提升衍生型号的设计效率。叶片的厚度从叶根到叶梢逐步减薄，叶梢位置的厚度控制在1.2mm左右，既保证足够的结构强度，

　　又尽可能降低叶片自身的转动惯量，减小驱动电机的启动负载，降低设备的运行能耗。在动平衡设计层面，每片叶片的质量差控制在0.5g以内，装配完成后整体叶轮的剩余不平衡量满足G2.5级动平衡精度要求，适配最高每分钟8000转的运行工况，高速旋转时不会出现明显的整机抖动，可直接配套常规的无刷电机使用，不需要额外做大量的动平衡去重处理。针对管道通风场景的使用需求，叶片的曲面造型特意优化了进气侧的导风角度，进气端的叶片前缘做了圆滑导边处理，气流进入叶轮流道时不会产生前缘冲击损失，即使在进气气流存在一定偏角的情况下，也能保持稳定的做功效率，适配复杂管路安装条件下的非均匀进气工况。
