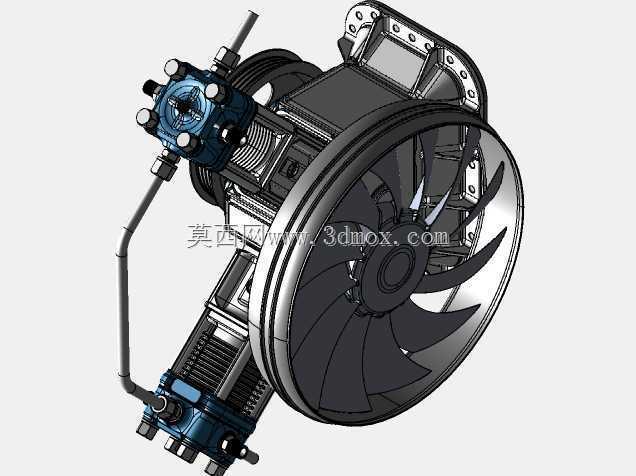

小型合成氨装置用150巴高压气体压缩设备

　　在中小规模合成氨生产场景中，原料气的升压环节直接决定整套装置的反应效率与运行稳定性，这款适配150巴工作压力的压缩设备，正是针对小型撬装式合成氨装置的紧凑安装需求开发的核心动设备。从现场安装边界来看，该设备采用集成式布局设计，将压缩缸体、传动曲柄机构、冷却散热组件、气路连接端整合为单一整体模块，无需现场拆分组装缸体与散热单元，撬装底座的安装孔位按照小型化工装置的常规橇座间距预留，现场对接时仅需固定地脚、连接进出气管路与驱动端即可完成就位，整体安装占用空间较分体式压缩机组缩减近四成，非常适合场地受限的分布式合成氨生产点位、小型化工试验线使用。设备的核心功能是将前端脱硫、脱碳工序输送来的合格氮氢混合气，

　　逐级升压至合成反应所需的150巴压力等级，输送至氨合成塔参与催化反应，压缩过程采用多级往复压缩结构，每级缸体都配置独立的气阀组与密封组件，可逐级降低单级压缩比，避免单级升压过高导致的缸体温升过快、密封件寿命缩短问题。缸体端部的阀组采用模块化快拆设计，日常维护时无需拆解整个缸体，即可单独更换阀片、密封垫等易损件，大幅缩短现场停机维护的时间。散热单元采用大直径轴流风冷结构，直接集成在飞轮端侧，飞轮转动的同时带动风扇叶轮同步旋转，无需额外配置独立的散热驱动电机，既减少了额外的电气接线点位，也能通过飞轮的大惯量特性平衡曲柄连杆机构的往复惯性力，降低设备运行时的振动幅度，风扇的导风罩采用流线型冲压成型结构，

　　可将冷却气流精准导向各级缸体的散热翅片与中间冷却管路，保证连续高负荷运行时缸体温度始终处于密封件的耐受区间内，避免高温导致的气体泄漏、密封老化加速问题。气路连接端采用标准高压锥面密封接头，进出气口的位置按照小型合成氨装置的常规管路走向布置，侧面预留的旁通接口可直接对接安全阀、压力检测仪表，无需现场额外焊接转接法兰，减少高压管路的泄漏点。从设计思路上看，这款设备没有追求过大的排气余量，而是完全匹配小型合成氨装置的额定产气量需求，在保证150巴排气压力稳定输出的前提下，尽可能压缩整机的外形尺寸与自重，缸体材质选用高强度锻钢，在满足高压强度要求的同时控制缸壁厚度，曲轴箱采用铸铁一体铸造成型，加强筋的布置完全贴合曲柄连杆机构的受力方向，

　　既保证箱体刚性，也避免不必要的材料冗余。设备的润滑系统采用飞溅式润滑结构，曲轴箱内的润滑油在曲轴旋转时被甩至各轴承、曲柄销、十字头滑动面，无需配置独立的强制润滑油泵，简化了整机的辅助系统构成，降低了故障点数量，非常适合缺乏专业运维人员的小型生产站点使用。在实际运行场景中，该设备可适应连续24小时不间断运行工况，各级缸体的排气温度、压力都预留了充足的设计裕量，即使前端原料气压力出现小幅波动，也能通过气阀的自适应调节保证出口压力稳定，不会因进气波动导致合成塔内的反应压力出现大幅震荡。安装时需要注意预留风扇侧的通风空间，保证冷却风能够顺畅流通，避免散热气流短路导致的散热效率下降，设备的地脚螺栓需要配置减震垫，进一步降低往复运动产生的振动传递到周边管路上，避免高压管路因长期振动出现疲劳开裂。整体来看，这款压缩设备的设计完全围绕小型合成氨装置的实际使用需求展开，没有冗余的附加功能，所有结构设计都服务于高压工况下的稳定运行、便捷安装与低维护成本，对于分布式合成氨生产、小型化工试验装置的气体升压环节来说，是适配性非常高的核心动设备，其结构设计思路也可为同类小流量高压往复压缩机的开发提供实际参考，尤其是集成式风冷飞轮、模块化缸体阀组的设计，能够有效平衡设备性能、体积与可靠性之间的矛盾，解决了传统分体式高压压缩机在小型装置上安装空间不足、运维流程复杂的痛点。
