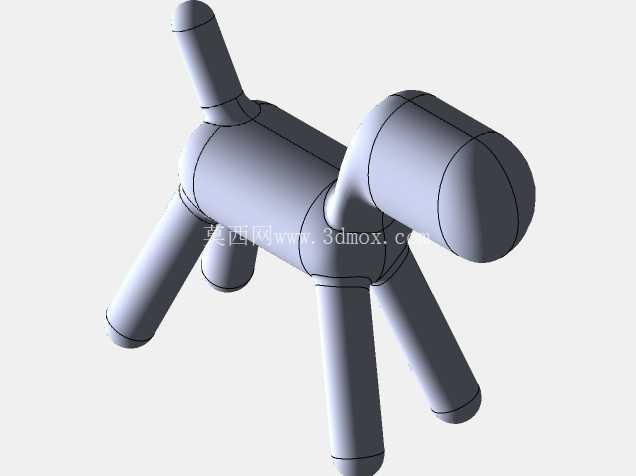

简约圆柱拼接式卡通小狗造型结构

　　这款柱体拼接式的卡通小狗造型，最初的设计出发点是面向文创摆件、儿童益智拼装玩具以及铸造工艺教学演示场景做的结构验证，很多刚接触实体建模的从业者在练习拉伸、凸台、圆角过渡这些基础特征的时候，往往会找这类全曲面平滑过渡、无尖锐棱角的造型做基准练习，同时这类造型也非常适合作为低压铸造、消失模铸造的教学样件，因为整个结构没有倒扣、没有窄缝深腔，拔模斜度可以顺着柱体的轴向自然设置，不会出现铸造过程中粘砂、充型不满的问题。

　　从实际功能角度看，这个造型没有设置复杂的活动关节，整体是一体化的实体结构，四个支撑柱的直径统一，垂直于放置平面，重心落在四个支撑点围成的矩形区域中心，放置时的稳定性非常好，哪怕是用ABS塑料3D打印出来做桌面摆件，也不会因为轻微的桌面晃动出现倾倒的问题。设计过程中没有采用复杂的曲面放样，所有的结构段都是等直径的圆柱段拼接，头部是一个短圆柱做了半球形的端面封盖，和颈部的圆柱段做了G1连续的圆角过渡，避免拼接处出现应力集中的棱边；躯干部分是直径稍大的长圆柱，尾部是向上倾斜的细圆柱，和躯干连接处做了大半径的圆角顺滑衔接，四个腿部的圆柱直径一致，长度根据站立姿态的重心分布做了微调，前腿两个柱体的垂直高度略低于后腿，让整个造型呈现出微微低头的温顺姿态，更贴合卡通小狗的视觉观感。从安装边界和尺寸适配的角度来说，整个造型的最大外轮廓可以根据实际使用场景做等比例缩放，如果是做铸造教学样件，可以把整体长度控制在150mm左右，腿部直径设置为20mm，这样铸造后的壁厚均匀，不会出现局部缩松的缺陷；如果是做桌面文创摆件，可以把整体长度缩放至80mm，适配普通办公桌的摆放空间，四个支撑脚的端面做了0.5mm的小倒角，既可以避免放置时刮花桌面，也能在粘接防滑脚垫的时候有足够的贴合平面。

　　很多人做这类仿生卡通造型的时候容易陷入复杂曲面雕刻的误区，反而忽略了结构本身的工艺适配性，这个造型的设计思路就是用最基础的实体特征完成仿生形态的表达，同时兼顾不同加工工艺的可行性，不管是用数控铣削做原型件、还是用硅橡胶翻模做小批量复制品、或是直接做金属铸造的成品件，都不需要额外做结构拆分，一体化的结构就能完成加工，不需要后续的拼接装配工序。在结构细节处理上，所有柱体拼接处的圆角半径都做了统一规范，没有出现圆角半径突变的情况，这样不管是做模具分型还是做3D打印的切片处理，都不会出现三角面破损、分型面错位的问题；整个造型没有设置独立的耳朵、眼睛这类细小突出结构，避免了搬运、使用过程中细小部件断裂的风险，非常适合作为低龄儿童的玩具结构，不会出现小零件脱落造成误食的安全隐患。

　　从铸造工艺的适配性来说，这个造型的分型面可以设置在躯干圆柱的中心水平面位置，上下模的型腔深度基本一致，拔模方向顺着各个柱体的轴向设置2度的拔模斜度就可以顺利脱模，不需要设置侧抽芯结构，能大幅降低模具的制造成本，浇注系统可以设置在尾部圆柱的端面，金属液顺着躯干流向头部和四个腿部，充型路径顺畅，不会出现卷气、夹渣的缺陷，非常适合作为铸造入门的实操练习件，让学习者在实操过程中掌握分型面选择、拔模斜度设置、浇注系统排布的基础逻辑，不需要在复杂的曲面结构上耗费过多精力，能把注意力集中在工艺参数的调试上。
