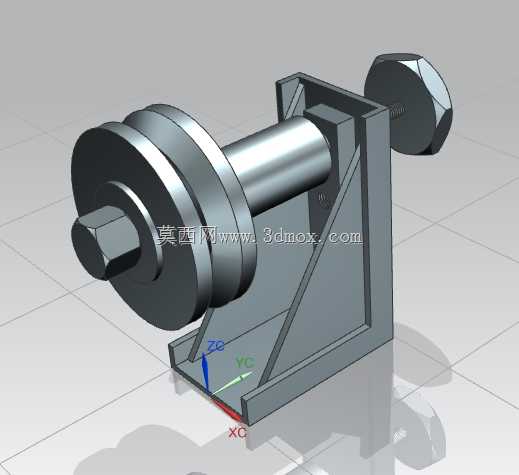

NX12环境下设计的皮带轮支撑固定支架

这款皮带轮支架是机械传动系统中用于承托皮带轮组件、保障带传动平稳运行的核心支撑构件，广泛应用于各类需要带传动实现动力传递的工业场景中，涵盖轻工生产流水线、小型加工设备动力传输单元、农用机械传动模组、通用机电设备动力端等多个领域，在带传动结构中承担着固定轮轴位置、抵消传动过程径向载荷、保障皮带张紧度稳定的关键作用，能够有效避免皮带轮运行过程中出现偏摆、窜动问题，降低皮带异常磨损、传动打滑、动力损耗超标的风险。从功能特性来看，该支架采用L型立式支撑结构设计，底部带有平直安装基面，可通过紧固件固定在设备安装平面上，侧部设置三角加强筋结构，能够大幅提升支架整体的抗载荷能力与结构刚性，在承受皮带张紧带来的侧向拉力与轮轴转动带来的振动载荷时，不会出现结构形变或连接松动问题；支架上部设置同轴的轴孔安装位，用于穿装皮带轮的支撑转轴，轴孔端面设置限位贴合面，可精准约束转轴的轴向窜动，转轴两端预留紧固件安装位置，可通过端部锁紧件完成皮带轮与转轴的轴向固定，保障轮体转动过程中与支架的相对位置稳定。从设计思路来看，该支架在建模过程中优先保障安装基准的平面度与轴孔的同轴度要求，所有安装面均做了贴合度优化设计，避免出现安装间隙导致的振动问题；加强筋的位置与厚度经过受力校核，在满足结构强度要求的前提下尽可能缩减整体重量，减少材料占用；支架的边角位置均做了倒角处理，既避免加工装配过程中出现锐边划伤的问题，也能有效降低应力集中带来的结构断裂风险。从安装边界与尺寸适配来看，该支架的底部安装基面预留了对应的螺栓固定孔位，可适配常规规格的紧固件完成设备台面固定，整体安装占用空间紧凑，不会过度挤占设备内部的传动布局空间；上部轴孔的尺寸适配常用规格的皮带轮转轴，可匹配对应直径范围的平皮带、V带皮带轮安装使用，轮体安装后与支架立面留有足够的安全间隙，不会出现轮体转动过程中与支架发生摩擦干涉的问题，同时支架的结构高度经过匹配设计，能够保障皮带轮安装后与动力输出端带轮处于同一传动平面，避免皮带出现偏磨问题，保障带传动的运行效率与使用寿命。
