按压式红色大头图钉固定连接件

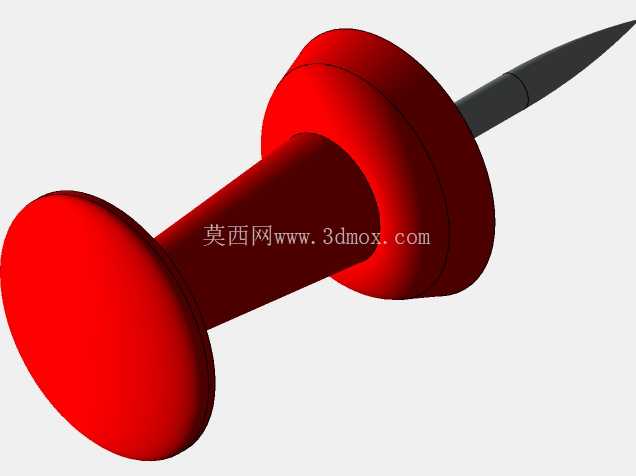

　　日常办公场景里的纸质文件临时固定、生产车间工艺指导书在工位看板上的点位固定、实验室样品标识牌的快速挂载，都离不开这类按压式固定销件的使用，它不需要额外的辅助安装工具，单靠手部按压力就能完成固定动作，拔出时也仅需要撬动钉帽边缘即可，不会在被固定的软质基材表面留下过大的贯穿损伤。从结构设计逻辑来看，这个零件分为两个核心功能段，一端是直径较大的按压帽，另一端是带锥度的穿刺针体，中间通过等直径的柱身做过渡衔接，按压帽做了双层圆盘的凸起结构，外层圆盘直径最大，直接和手指接触面贴合，内层凸起圆盘和柱身衔接，既可以增加按压时的受力面积，降低单位面积的手指压强，避免长时间按压造成的局部压痛，也能在钉入基材后形成限位，防止针体过度穿刺穿透基材背面，造成固定失效或者背面刮伤。

　　针体部分做了渐进式的锥度设计，从和柱身衔接的位置开始逐步收窄，最末端是尖锐的穿刺端，这个锥度的取值经过实际使用验证，既可以保证穿刺软质板材、纸张、软木、泡沫板这类基材时的阻力足够小，不需要过大的按压力就能刺入，也能保证刺入后柱身和基材孔壁之间有足够的挤压力，形成足够的静摩擦力，避免固定后零件自行松脱掉落。在安装边界的考量上，这类固定件的刺入深度需要根据基材厚度做匹配，通常要求针体的有效刺入长度不小于基材总厚度的三分之二，才能保证固定后的稳定性，如果基材厚度超过针体总长度，就会出现穿刺深度不足，固定后容易歪斜脱落的问题；如果基材硬度过高，比如硬质木板、金属板材，就不适合使用这类固定件，强行按压会造成针体弯曲变形，甚至尖端崩断，失去固定能力。

　　从外形尺寸的匹配性来看，按压帽的直径通常设计在10毫米到15毫米区间，这个尺寸刚好适配成年人指腹的按压接触范围，过大的帽径会增加材料用量，提升生产成本，过小的帽径会导致按压时压强过大，使用体验差；柱身的直径通常在3毫米到5毫米之间，这个直径区间可以保证零件整体的结构强度，在正常按压穿刺的受力下不会发生柱身弯曲变形，同时也不会因为柱身过粗导致穿刺时需要过大的按压力，或者在纸质基材上留下过大的穿孔，破坏被固定文件的完整性。针体的锥度设计还要兼顾拔出时的阻力，锥度过大的话，刺入后孔壁对针体的包裹力过大，拔出时需要很大的撬动力，容易把基材撬坏；锥度过小的话，固定后的抱紧力不足，轻微的触碰就会导致固定件脱落，起不到应有的固定作用。在实际的生产场景中，这类固定件除了办公场景使用，还会在工装夹具的软质限位块定位、生产现场的临时标识固定、样品展示板的展品挂载等场景使用，不同场景下对零件的材质要求有区别，普通办公场景用普通塑料搭配钢制针体就能满足需求，如果是在车间有油污、潮湿的环境使用，就需要针体做防锈处理，塑料帽选用耐油耐老化的工程塑料材质，避免长时间使用后塑料帽脆裂，针体生锈污染被固定的物件。设计这类零件的三维模型时，需要重点关注几个结构的过渡处理，首先是按压帽和柱身的衔接位置，要做圆角过渡，避免应力集中，在按压受力的时候衔接位置不会出现断裂；其次是柱身和针体的衔接位置，要做平滑的锥度过渡，不能有台阶，否则刺入基材的时候台阶位置会刮扩孔壁，导致孔壁和针体之间的间隙变大，降低固定后的抱紧力；最后是针体的最尖端，要做合适的圆角处理，不能过于尖锐，避免生产、运输、使用过程中造成划伤，同时也能避免尖端在碰到硬质基材时直接崩断。

　　这类固定件的安装不需要预留专门的安装孔，属于无预孔快速安装的紧固件，和需要预钻孔的螺丝、需要卡扣底座的铆钉类固定件相比，它的使用灵活性更高，适合临时固定、频繁更换固定位置的场景，但是它的固定力有限，不能用于承重较大的物件固定，也不能用于有振动、冲击的设备部位固定，仅适合静态、低载荷的临时固定场景。在建模过程中，旋转特征是构建这个零件主体结构的核心特征，通过绘制截面轮廓绕中心轴旋转就能快速得到帽体、柱身、针体的基础外形，之后只需要对各个衔接位置做圆角处理，对针体尖端做钝化处理就能完成整体建模，建模时要注意各个段的直径比例、锥度比例符合实际使用的力学要求，不能只追求外观相似而忽略结构比例对实际使用性能的影响，比如如果把针体做的过长过细，实际生产出来的零件就会很容易弯曲变形，无法正常穿刺使用；如果把帽体做的过薄，按压的时候就会出现帽体凹陷碎裂的问题。
