蜗轮蜗杆啮合传动组件结构设计

　　这套蜗轮蜗杆传动结构，核心是实现空间交错轴之间的运动与动力传递，交错角通常取90度，在各类需要大传动比、低输出转速的传动场景中应用极广。从实际工程落地的角度看，这类结构最常出现在输送线的减速驱动端、小型起重设备的回转机构、自动化设备的分度进给单元，还有部分需要反向自锁的升降机构里——当蜗杆导程角小于啮合轮齿间的当量摩擦角时，机构具备反向自锁特性，也就是只能由蜗杆带动蜗轮，无法通过蜗轮驱动蜗杆，这一特性在垂直升降类场景中能起到额外的安全防护作用，避免负载下坠引发安全事故。

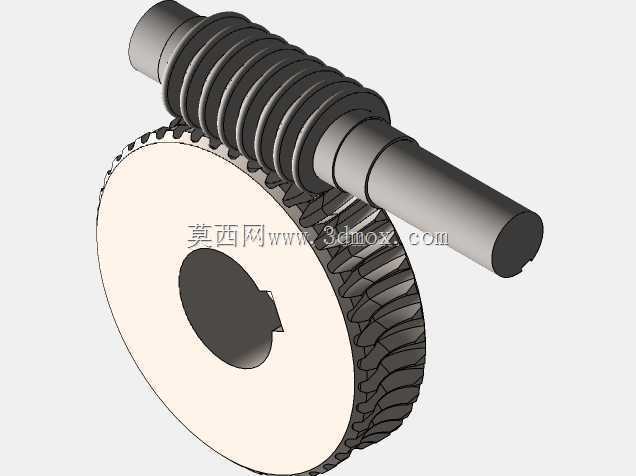

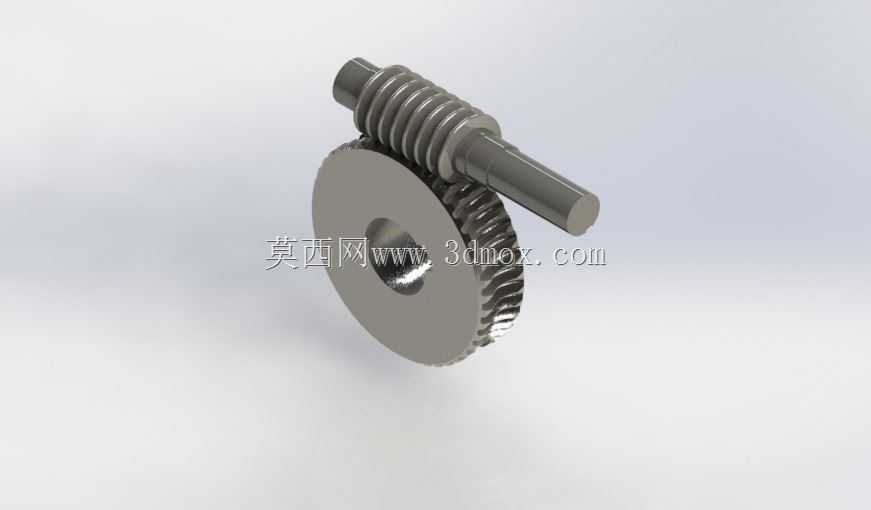

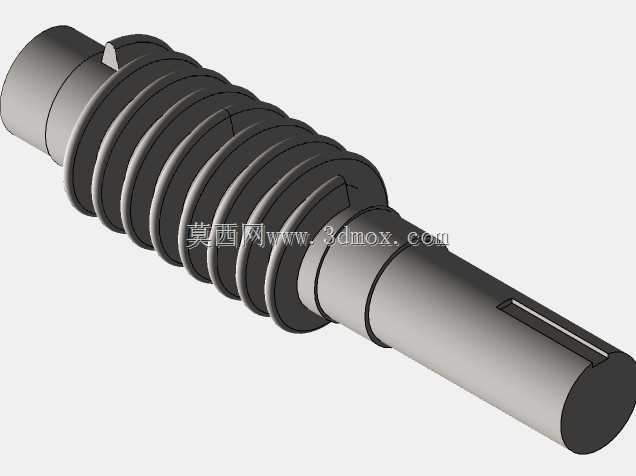

　　从结构设计逻辑来看，这套组件里的蜗杆采用轴齿一体结构，齿部沿轴向分布连续的螺旋齿，和蜗轮的弧形轮齿实现渐进式啮合，相比直齿轮的线接触啮合，蜗轮蜗杆啮合时的齿面接触为面接触，重合度更高，传动过程更平稳，冲击、振动和噪声都能控制在较低水平，适合对传动平稳性有要求的中低速重载场景。设计时首先要匹配传动比需求，单头蜗杆的传动比等于蜗轮齿数，多头蜗杆虽然传动效率更高，但加工难度和自锁性能会相应下降，因此多数常规减速场景会优先选用单头或双头蜗杆，平衡传动效率、加工成本与使用需求。

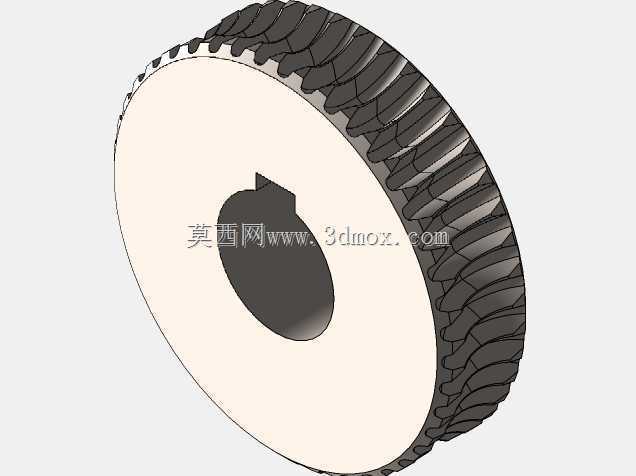

　　蜗轮的轮齿采用沿齿宽方向的弧形内凹设计，完全贴合蜗杆的螺旋齿面曲率，这一结构是为了最大化齿面接触面积，降低单位面积的接触应力，提升轮齿的承载能力和耐磨性能。蜗轮中心设计有带键槽的通孔，用于和输出轴配合传递扭矩，键槽的位置和尺寸需要匹配对应输出轴的键连接标准，保证扭矩传递过程中不会出现周向打滑。安装边界上，蜗杆两端预留了轴承安装轴颈，轴颈直径根据径向载荷和额定转速计算确定，装配时两端通过深沟球轴承或圆锥滚子轴承支撑在箱体轴承座孔内，限制蜗杆的轴向和径向窜动；蜗轮则通过中心孔安装在输出轴上，轴向位置通过轴肩和轴套定位，保证蜗轮齿宽中心和蜗杆的轴线处于同一垂直平面，避免啮合偏载导致齿面异常磨损。

　　实际选型和建模过程中，需要重点校核齿面接触强度和齿根弯曲强度，针对长期连续运行的工况，还要计算热平衡参数，因为蜗轮蜗杆啮合时齿面滑动速度大，摩擦生热明显，若散热条件不足会导致润滑油温度过高、粘度下降，加剧齿面磨损甚至出现胶合失效。建模时需要严格按照渐开线圆柱蜗杆或圆弧圆柱蜗杆的齿廓参数生成齿形，保证啮合时的齿侧间隙在合理范围内，间隙过大会导致传动回程误差增大，影响传动精度，间隙过小则会出现卡滞、润滑不足的问题。另外，蜗杆轴的轴向尺寸需要匹配箱体的安装跨距，两端预留密封件的安装位置，防止箱体内的润滑油泄漏，同时阻挡外部粉尘杂质进入啮合区域损伤齿面。

　　这类传动组件相比圆柱齿轮减速结构，能在单级传动下实现10-80的大传动比，结构更紧凑，相同传动比下整体体积远小于多级圆柱齿轮减速器，在安装空间受限的场景下优势十分明显。但设计时也需要注意其传动效率相对偏低，不适合大功率长时连续运行的工况，且蜗轮齿圈通常需要采用锡青铜等减摩耐磨材料制造，成本相对钢制齿轮更高，因此多用于中小功率、间歇运行的传动场景中。建模过程中对齿形的精确构建是核心，若齿廓参数偏差过大，实际装配后会出现啮合干涉、传动卡滞的问题，无法正常运行，因此需要严格匹配模数、压力角、导程角、蜗轮变位系数等核心参数，保证虚拟装配后齿面接触斑点处于合理位置，符合实际加工装配的精度要求。
