间歇传动用日内瓦轮机构结构设计

　　日内瓦轮机构也就是常说的槽轮机构，是间歇传动场景里应用极广的经典结构，这套三维结构完整还原了外啮合槽轮的典型装配关系，能直接给做间歇送进、工位转位设计的工程师提供结构参考。从实际应用场景来看，这类结构最常出现在多工位自动化装配线的转台驱动、轻工包装机械的间歇送料、机床刀架的转位动作、电影放映机的胶片抓片机构里，核心作用是把主动件的连续匀速转动，转换成从动槽轮的周期性间歇转动，在需要精准定角度分位、间歇启停的传动链路里，相比棘轮机构传动平稳性更好，冲击噪声更小，相比凸轮式间歇机构结构更简单，加工装配难度更低，维护成本也更可控。

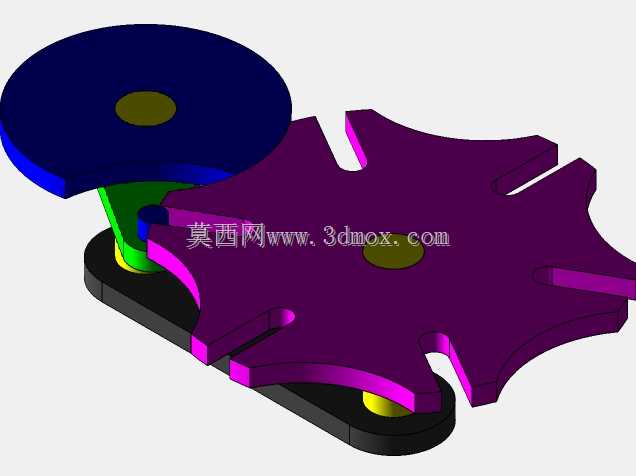

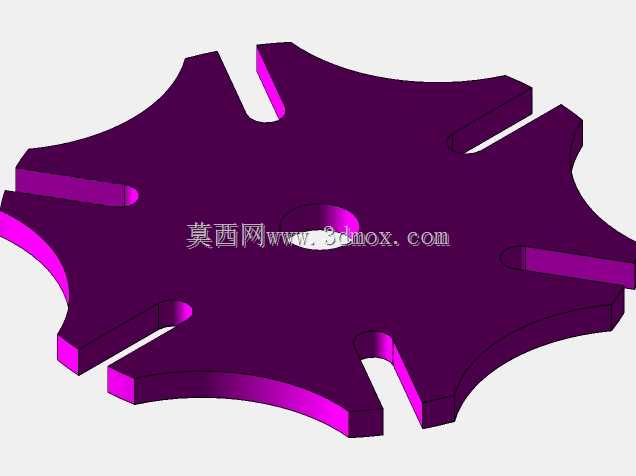

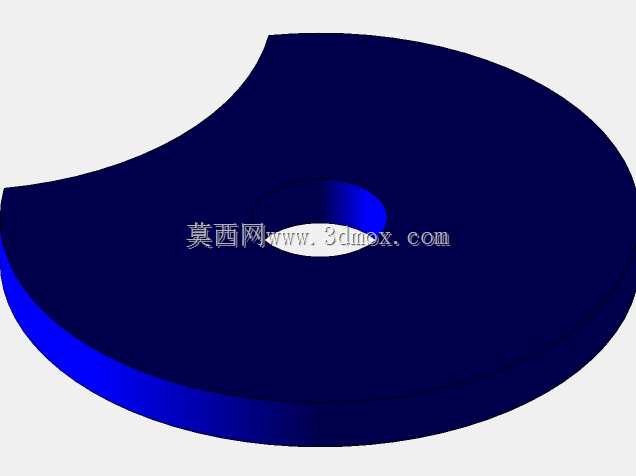

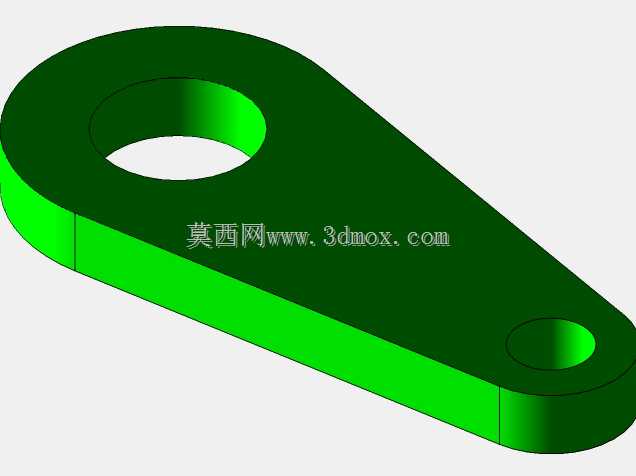

　　这套结构的设计逻辑完全遵循外啮合槽轮的经典设计准则，主动拨盘上的圆柱销在进入槽轮的径向槽时，会带动槽轮转动，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会和拨盘上的外凸锁止弧贴合，把槽轮牢牢锁止在固定位置，避免工位出现偏移。建模过程中特意把锁止弧的配合间隙控制在合理范围，既不会因为间隙过大出现锁止窜动，也不会因为间隙过小导致转动卡滞，拨盘和槽轮的中心距按照传动比做了匹配，这套结构是单圆柱销设计，拨盘每转动一圈，槽轮会完成一次转位，每次转动的角度由槽轮的槽数决定，图中结构为六槽设计，单次转位角度为60度，刚好适配六工位的转台使用需求，如果需要不同的分位数量，只需要调整槽轮的槽数和拨盘上圆柱销的数量即可，比如四槽结构单次转位90度，适配四工位设备，双圆柱销设计可以让拨盘转一圈槽轮完成两次转位，适配更高节拍的生产场景。

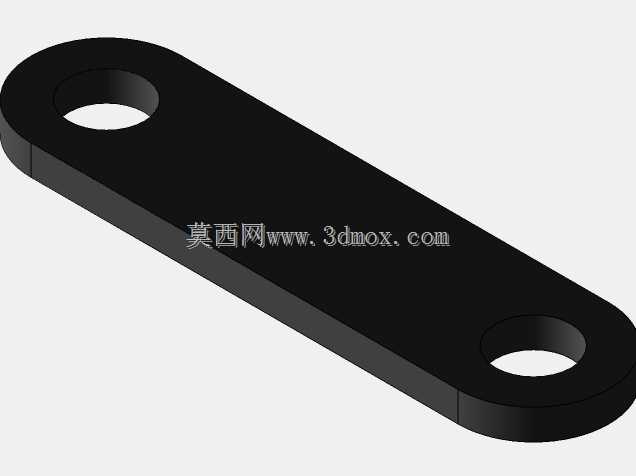

　　从安装边界来看，整套机构采用底板集成安装的方式，主动轴和从动轴都通过带座轴承固定在安装底板上，两个轴的平行度公差在建模时就做了约束，避免因为轴系偏斜导致圆柱销和径向槽出现偏磨，缩短零件使用寿命。主动轴的输入端可以直接连接减速电机输出轴，也可以通过同步轮、齿轮组和动力源连接，不需要额外做复杂的传动转接。槽轮的输出端可以直接连接转台法兰、送料辊或者其他需要间歇转动的执行部件，输出轴的轴端做了标准的轴肩和键槽设计，能和常规的传动件直接适配，不需要二次加工改型。

　　结构的功能特性上，这套设计特意做了零件的工艺性优化，所有零件都采用常规的机加工工艺就能生产，槽轮的径向槽、拨盘的圆柱销安装孔、锁止弧的轮廓都可以通过铣床或者加工中心一次装夹加工完成，不需要特殊的工装夹具。圆柱销采用标准件设计，磨损后可以直接更换，不需要整体更换拨盘，后期维护成本很低。传动过程中，圆柱销和径向槽的接触是线接触，接触应力控制在常用钢材的许用应力范围内，常规工况下选用45号钢调质处理就能满足使用寿命要求，如果是高速高负载的使用场景，只需要把槽轮和圆柱销的材料换成轴承钢或者做表面淬火处理，就能提升耐磨性能。

　　很多工程师在初次设计槽轮机构的时候，容易忽略锁止弧的起始位置设计，导致圆柱销进入径向槽的时候出现刚性冲击，或者脱离的时候锁止不及时出现窜动，这套模型里把锁止弧的起止位置做了精准的约束，当圆柱销的中心刚好进入径向槽的中心延长线时，锁止弧刚好脱离配合，槽轮开始转动，当圆柱销完全脱离径向槽时，锁止弧刚好进入配合位置，把槽轮锁止，整个动作衔接没有空程，也没有干涉，能给设计人员提供准确的轮廓参考。另外在安装尺寸上，底板的安装孔位做了长圆孔设计，允许小范围调整拨盘和槽轮的中心距，补偿加工和装配带来的误差，降低装配调试的难度。

　　从实际使用的角度来说，这类日内瓦轮机构不适合高速重载的间歇传动场景，因为在圆柱销进入和脱离径向槽的瞬间，还是存在一定的柔性冲击，转速越高冲击越明显，所以在选型的时候，要结合实际的生产节拍、负载转动惯量来调整槽数和中心距，槽数越多，单次转位的角度越小，传动过程中的角加速度变化越平缓，冲击也就越小，但槽数过多会导致槽轮的整体尺寸变大，机构的占用空间增加，所以常规场景下选用4到8槽的设计是性价比最高的选择。这套三维结构把所有零件的配合关系、装配约束都做了完整的还原，设计人员可以直接在此基础上根据自己的设备参数调整尺寸，修改槽数、销数、中心距等参数，快速生成符合自己需求的结构，不需要从零开始绘制轮廓，能大幅缩短结构设计的周期，也能避免因为轮廓计算错误导致的传动干涉问题。
