通讯设备用电话面板成型铸造模具结构

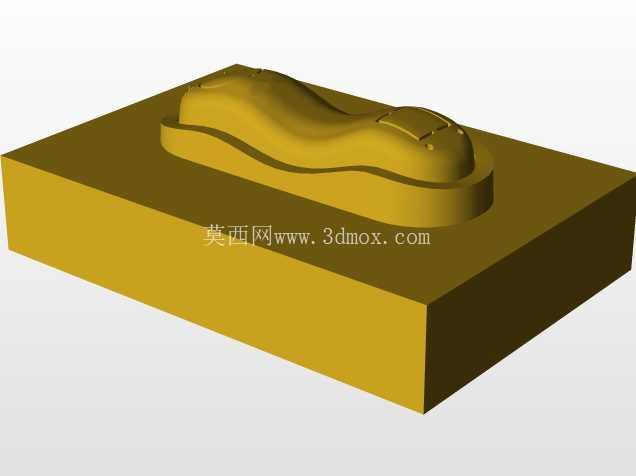

　　这套模具面向固定通讯终端的塑料面板量产需求设计，核心服务于办公、工业调度场景下的壁挂式、桌面式固定电话外壳面板成型工序，这类面板作为固定电话的外露承载结构，需要同时兼顾按键装配定位、显示屏安装限位、听筒挂接卡位、内部电路板避让等多重功能，对成型后的尺寸精度、外观平整度、装配位同轴度都有明确的工程要求。从模具整体结构来看，模架采用标准两板模架基础构型，整体型腔布局为单型腔设计，匹配中小批量通讯配件的生产节拍，避免多型腔带来的成型压力不均、飞边过多的问题，模架整体外形为规整长方体结构，上下模合模面的平行度公差控制在0.02mm以内，保证合模后分型面贴合紧密，减少注塑过程中的溢料风险。

　　设计过程中优先考虑了面板的外观面要求，将面板的外露正面设置在定模型腔侧，型腔表面做抛光处理，保证成型后产品外观无明显熔接痕、缩痕，而动模侧则对应布置顶出机构、流道系统与冷却水路，顶杆位置全部选择在面板的非外观面、装配筋位背面，避免顶出痕迹影响产品外观质量。流道采用侧浇口进料方式，浇口位置选择在面板侧边的非外露区域，成型后可以快速去除浇口残留，不会破坏外观面的完整性；冷却水路沿型腔轮廓均匀排布，水路直径设置为8mm，距离型腔壁的距离保持在15-20mm区间，保证成型过程中型腔各区域温度均匀，减少产品冷却不均带来的翘曲变形问题，将面板的平面度公差控制在0.1mm以内，满足后续与按键、显示屏、底壳的装配要求。

　　针对面板上的按键通孔、听筒挂接槽、走线孔等结构，模具上对应设置了镶件结构，易磨损的小尺寸成型部位采用独立镶件，后续生产中出现磨损、拉伤时可以快速更换镶件，不需要整体返修型腔，大幅降低模具的维护成本与停机时间。模具的安装边界适配常规160吨卧式注塑机的安装尺寸，上下模的定位圈、浇口套尺寸匹配对应注塑机的射嘴规格，锁模孔位置与注塑机模板的T型槽位置对应，不需要额外加工转接板就可以直接上机安装，缩短模具上机调试的周期。在排气设计上，分型面的末端开设了深度0.02mm的排气槽，对应面板上的深筋、盲孔位置也设置了排气镶件，避免注塑过程中困气导致的填充不足、烧焦、气泡等成型缺陷，保证面板上的精细字符标识、装配卡位能够完整填充成型。

　　这套模具成型的电话面板，除了常规民用固定电话场景外，也可以适配工业对讲终端、矿用调度电话、应急通讯终端等特殊场景的面板生产需求，只需要更换对应位置的型腔镶件，就可以快速调整面板上的按键布局、开孔位置，不需要重新制作整套模架，具备一定的柔性生产适配能力。设计过程中也充分考虑了生产操作的便利性，模具的吊环孔位置设置在模架重心对应的两侧，方便模具吊装转运，所有的活动部件比如导柱、导套、复位杆都设置了润滑槽，日常生产维护时可以快速加注润滑脂，减少运动部件的磨损，延长模具的整体使用寿命。针对面板装配时需要的卡扣结构，动模侧的卡扣成型位置做了斜顶脱模结构，斜顶的倾斜角度设置为5度，既保证开模时卡扣能够顺利脱模，不会出现顶白、拉裂的问题，也避免斜顶角度过大导致的运动卡滞、磨损过快的问题。
