双向转单向旋转阀块传动机构

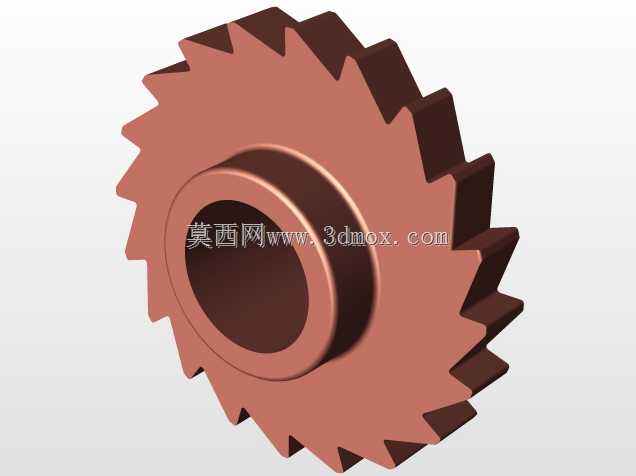

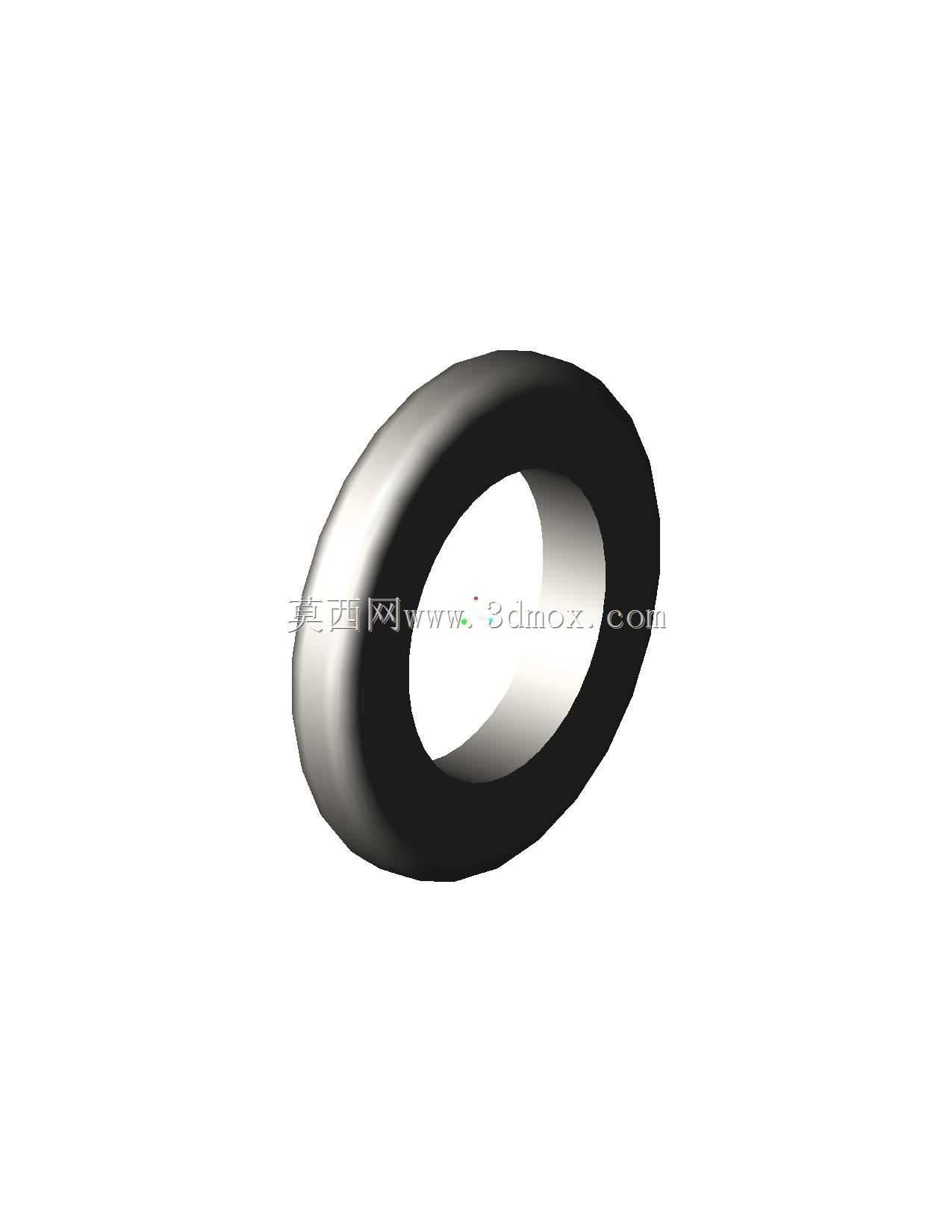

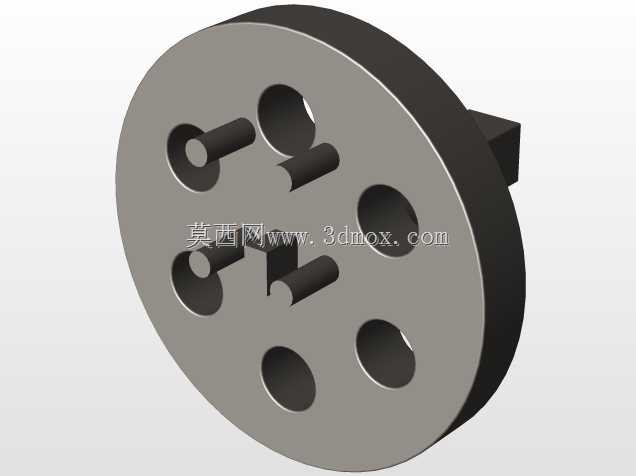

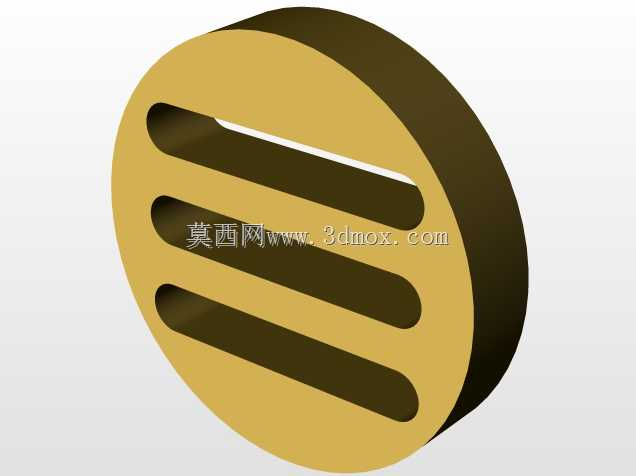

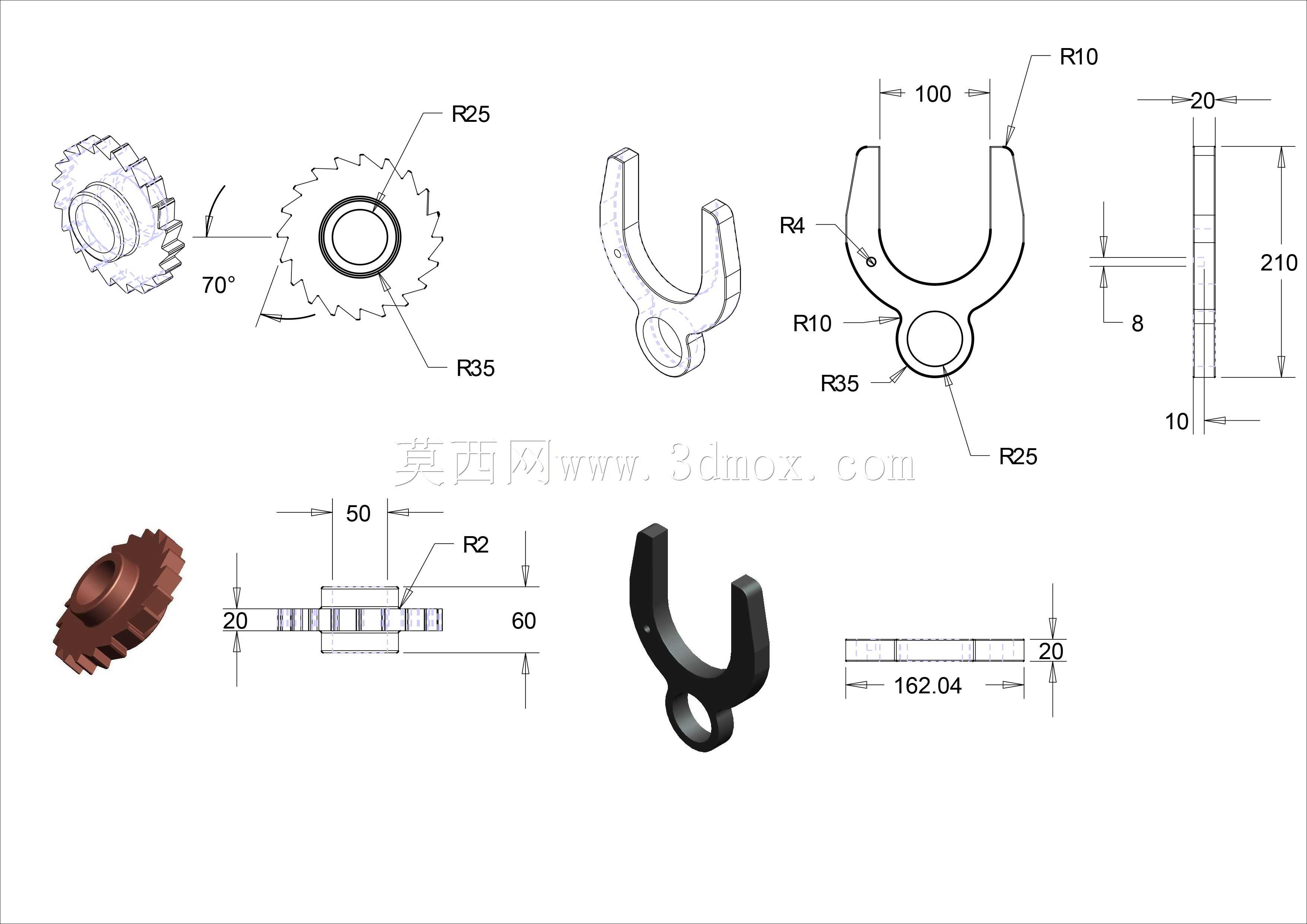

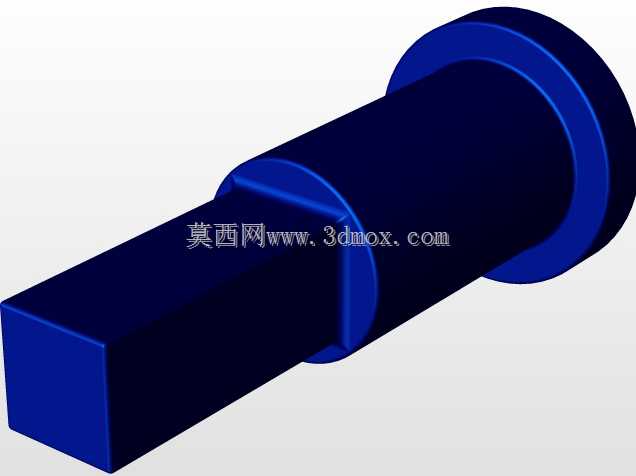

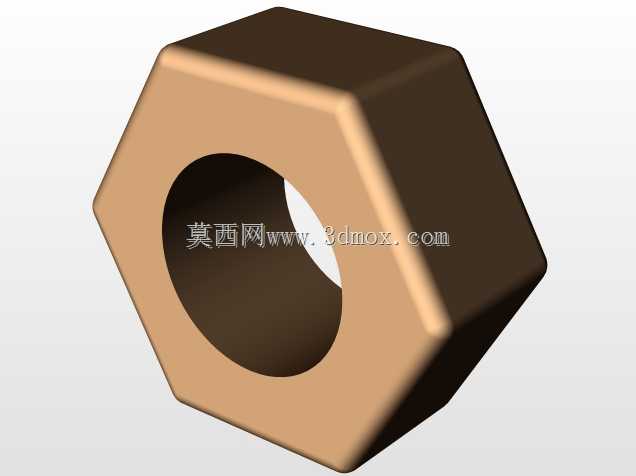

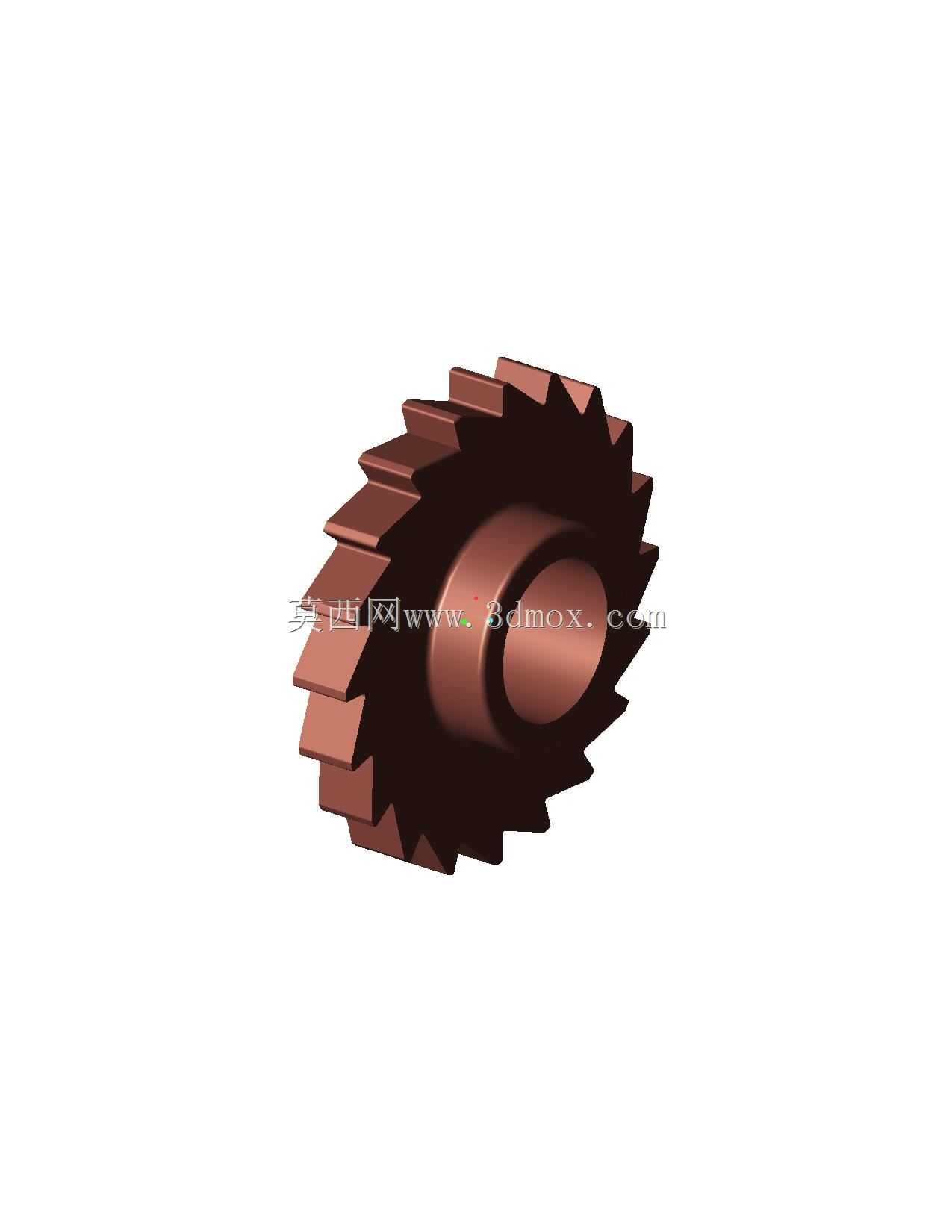

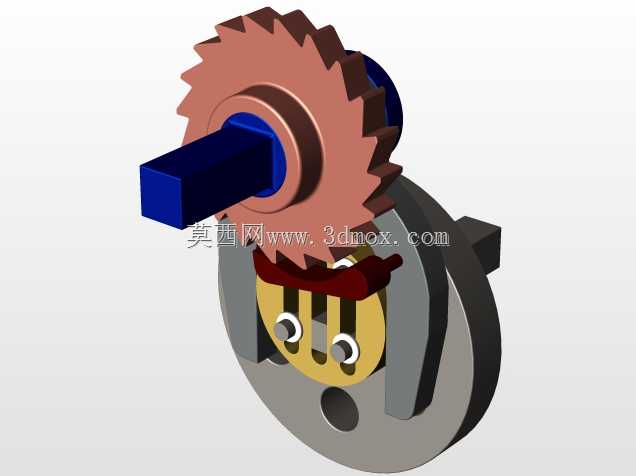

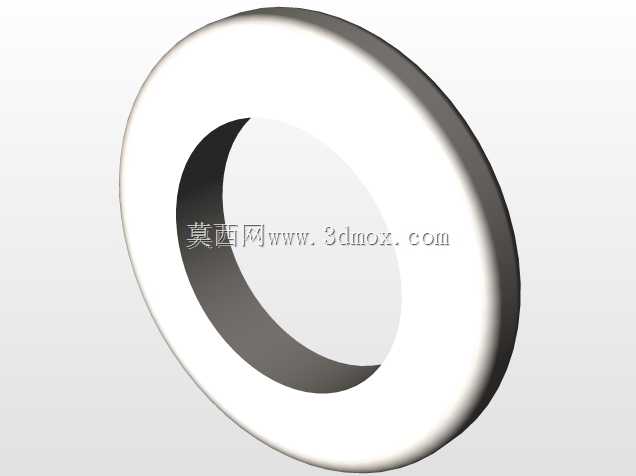

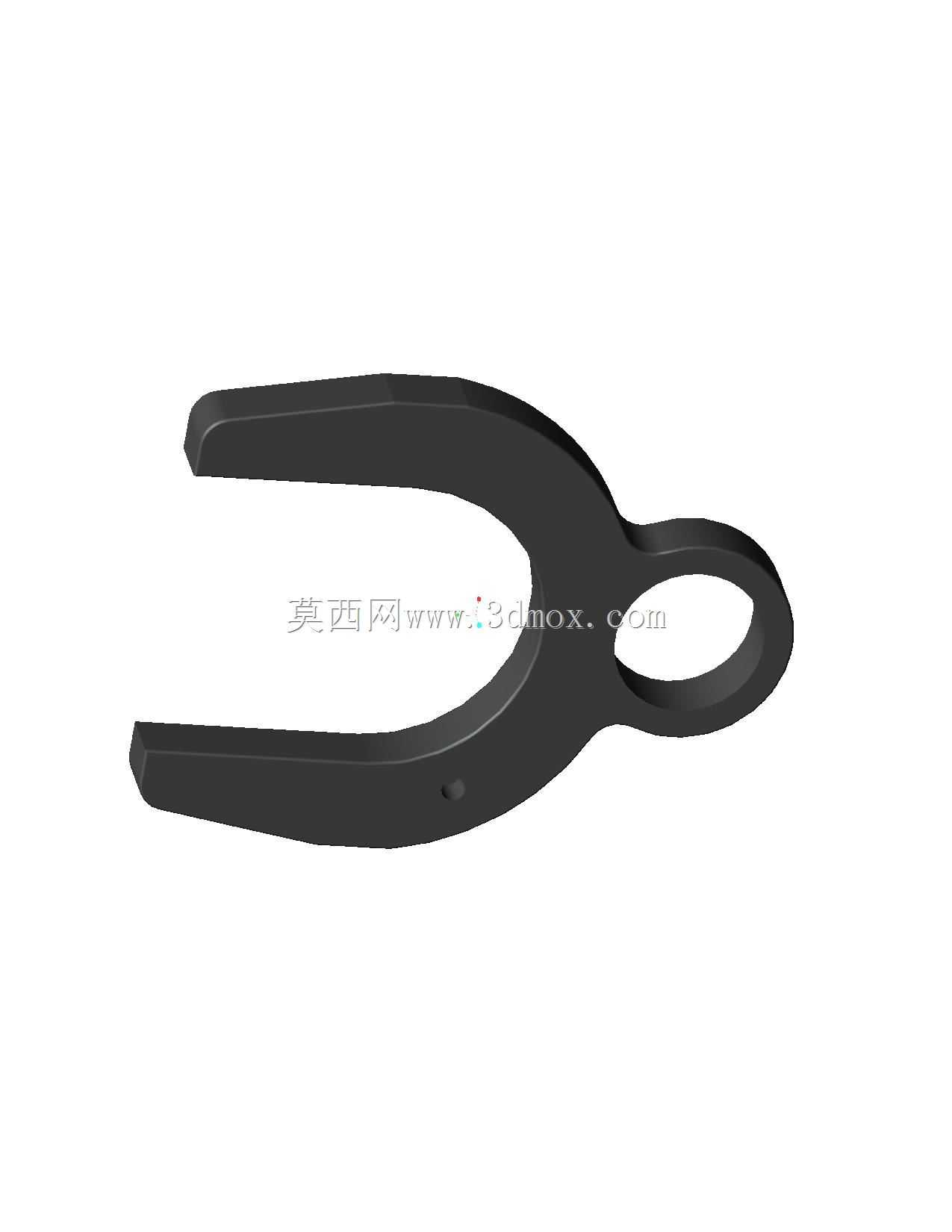

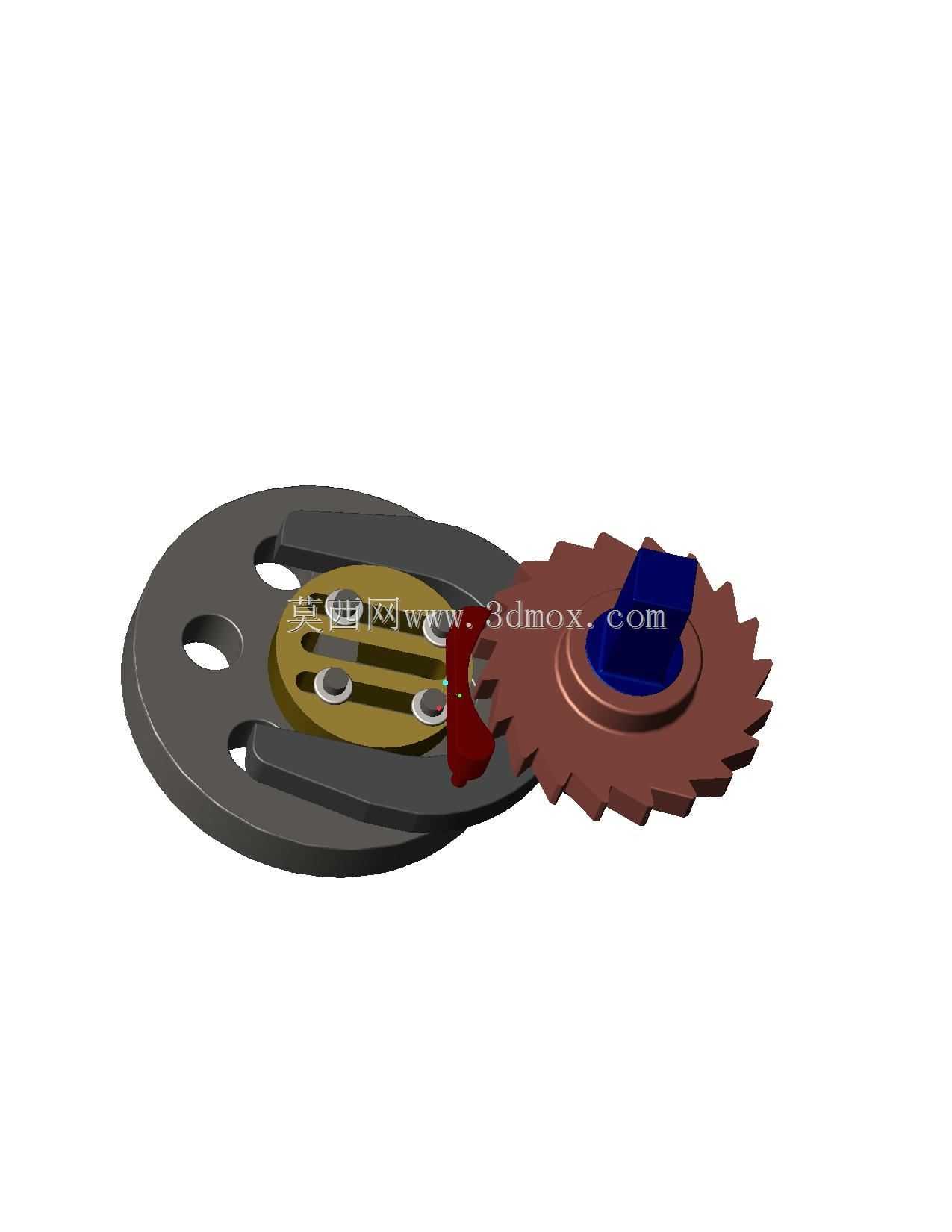

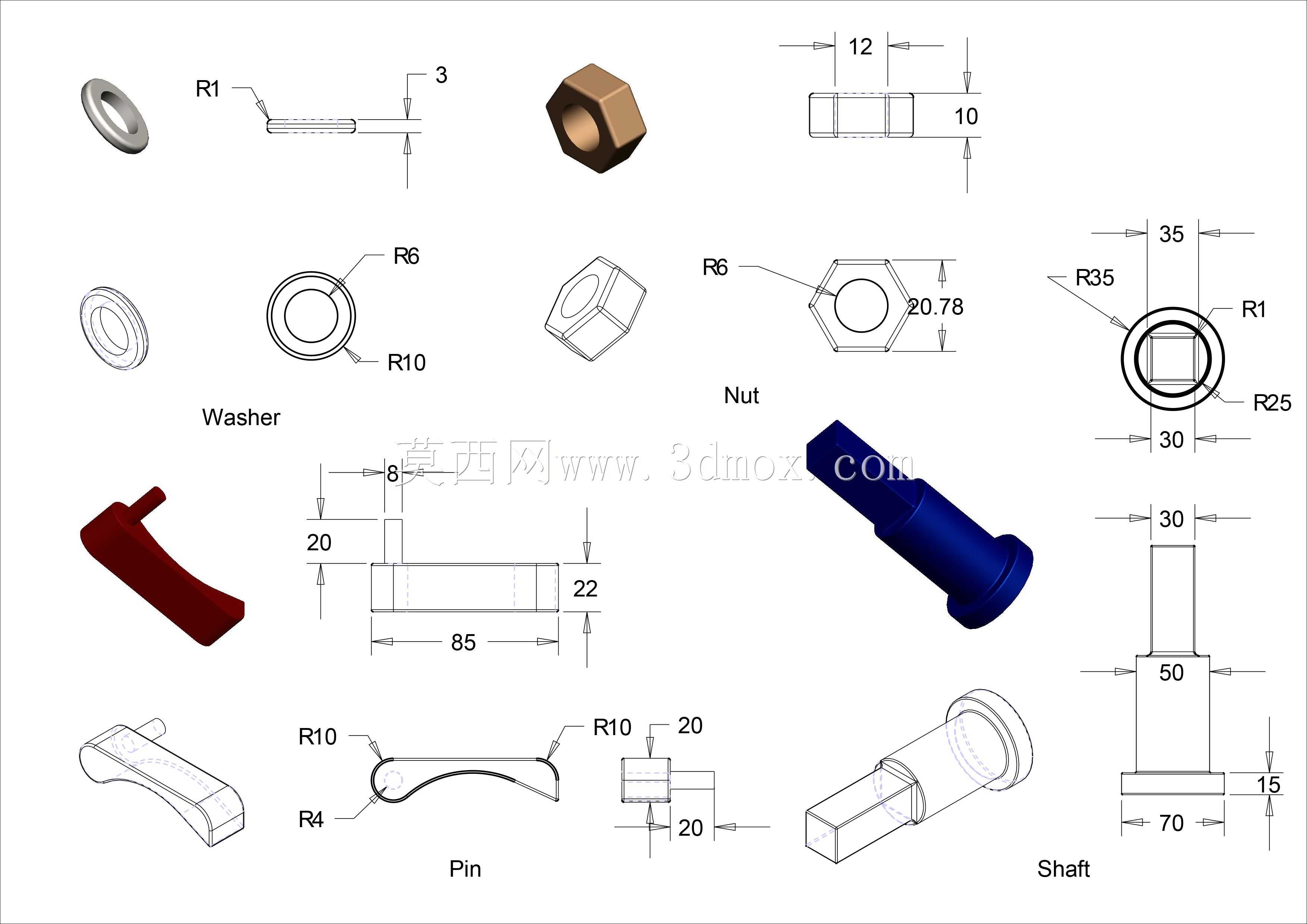

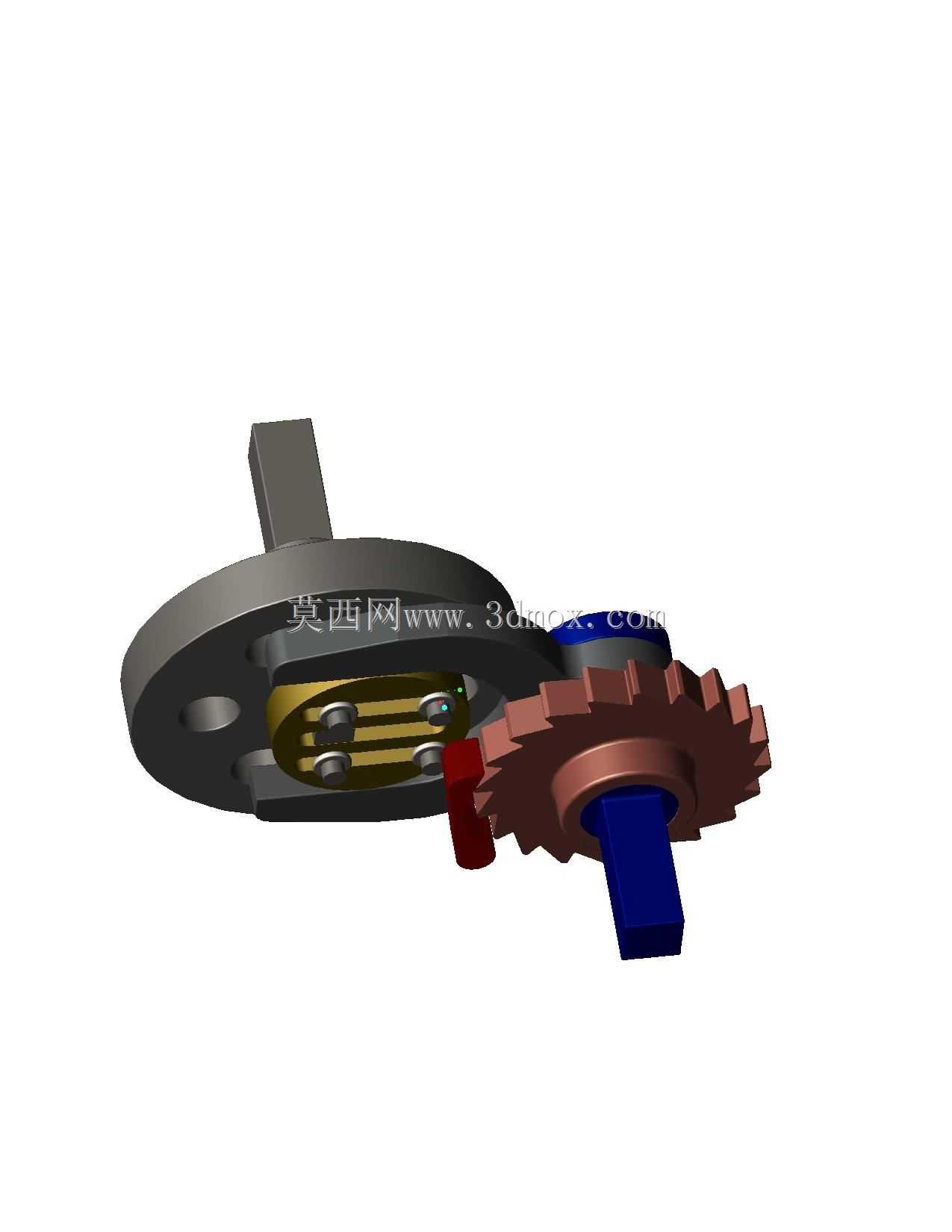

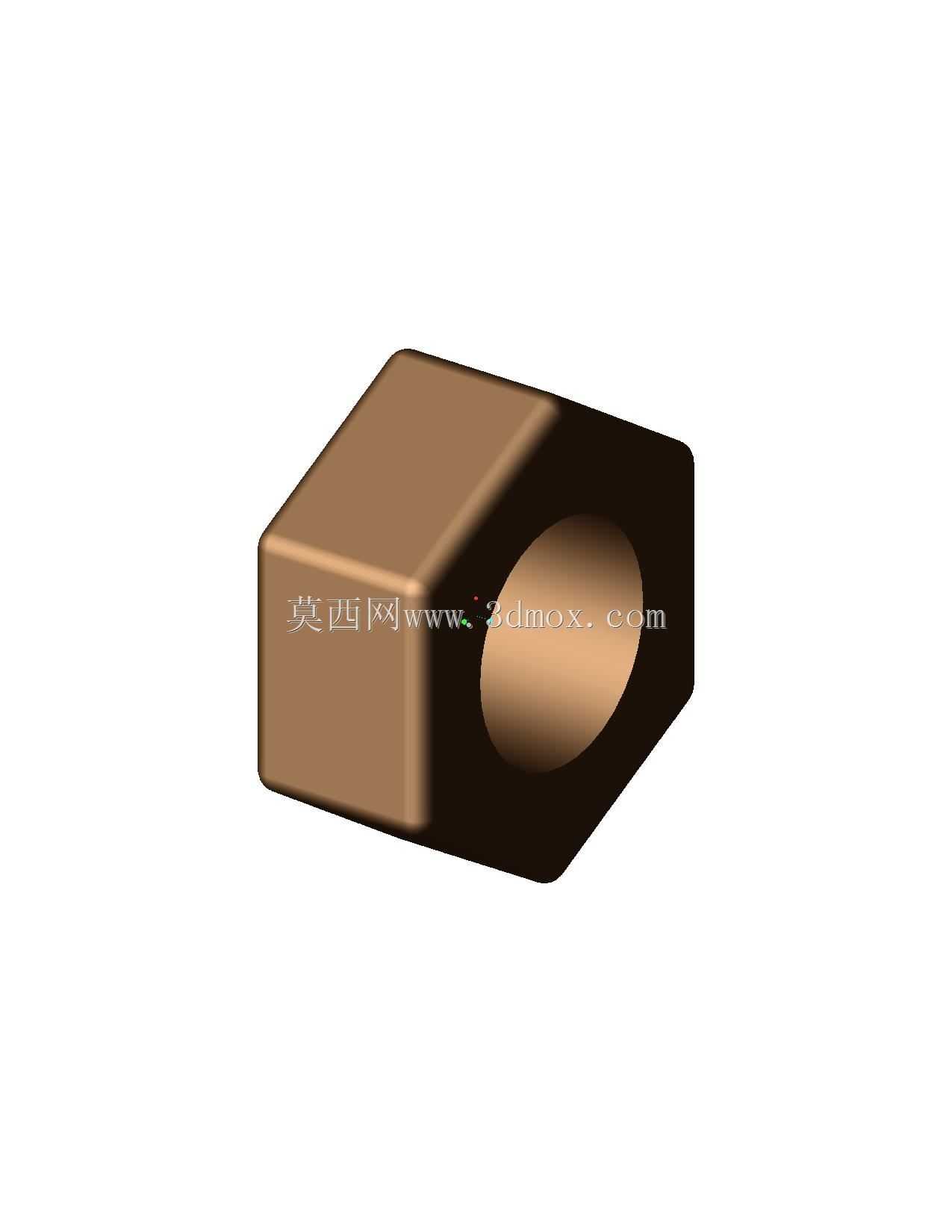

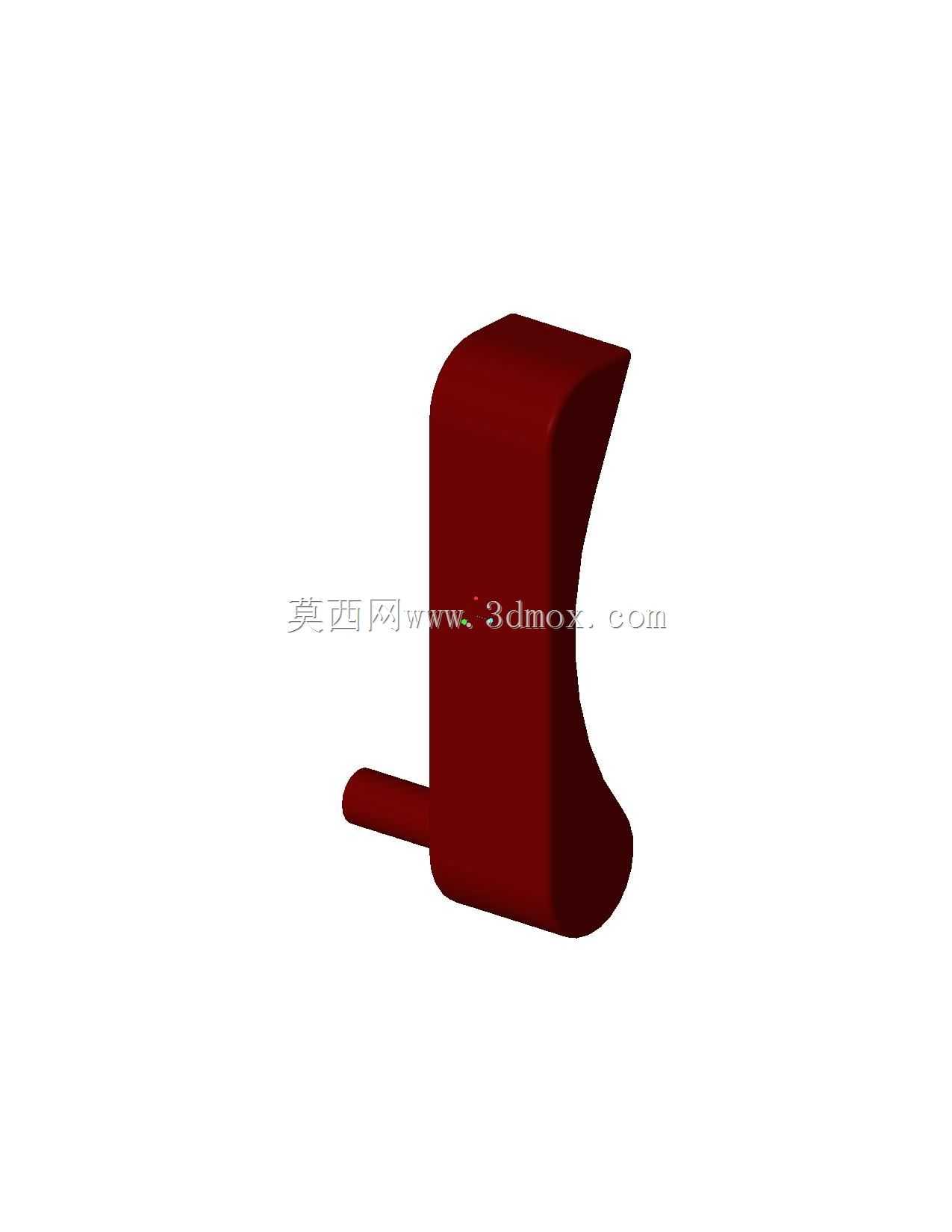

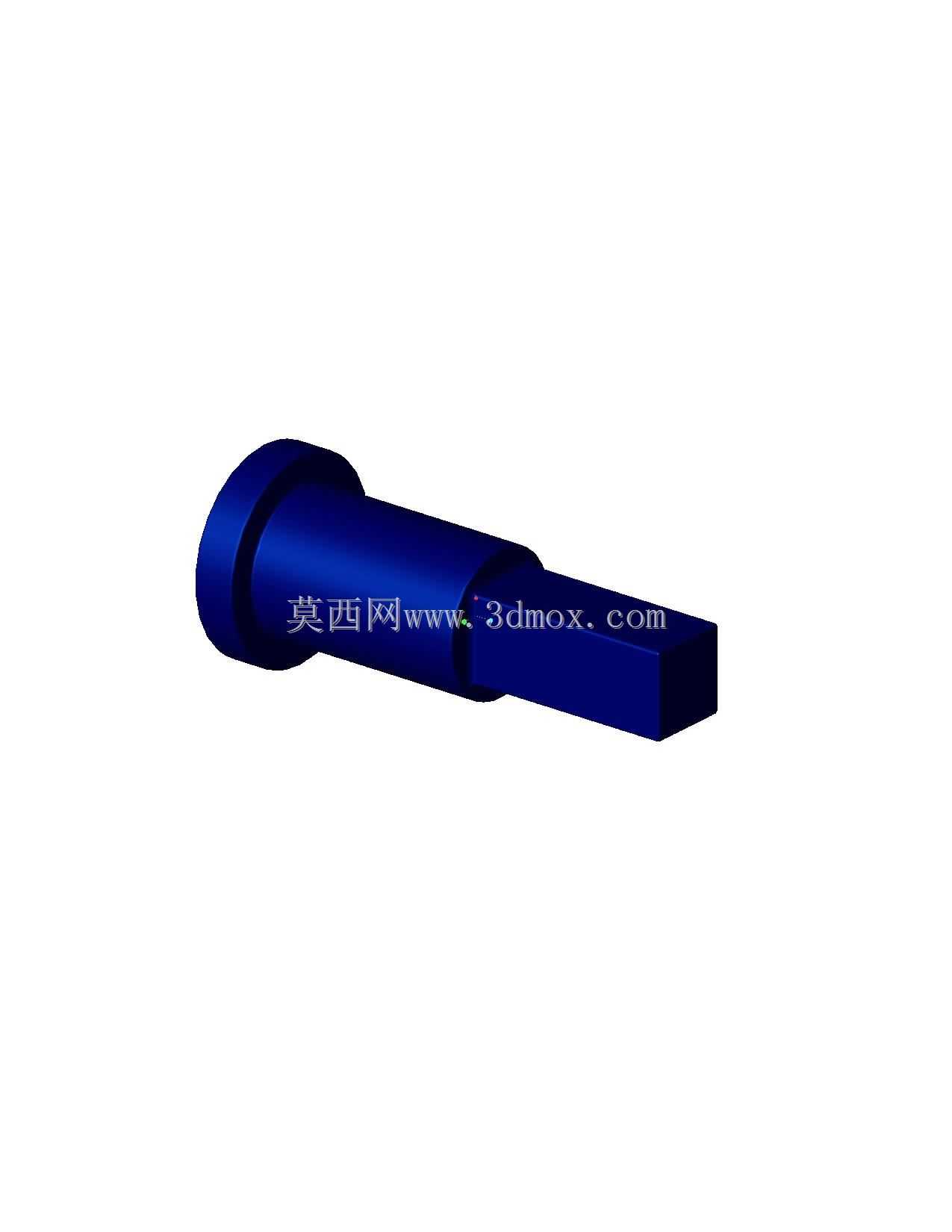

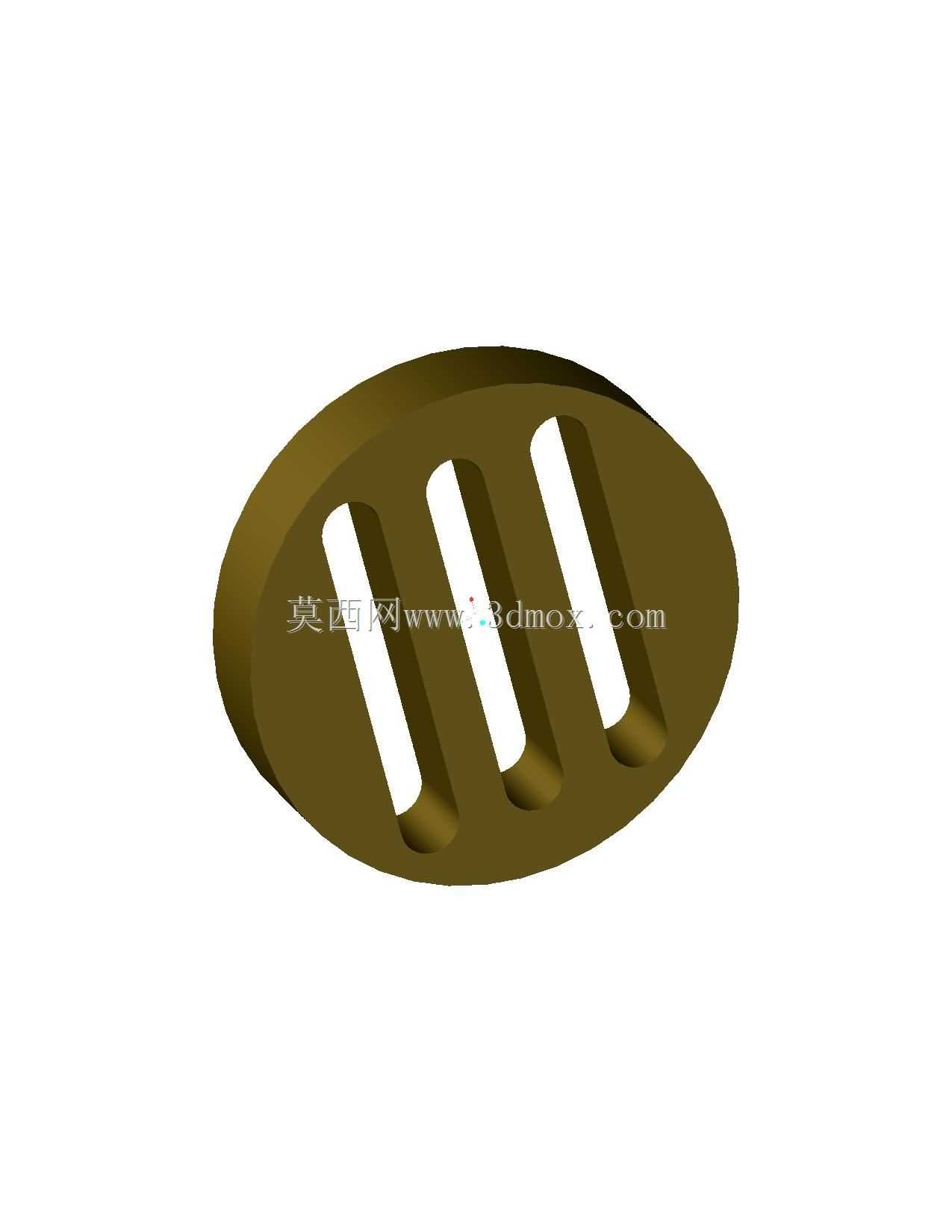

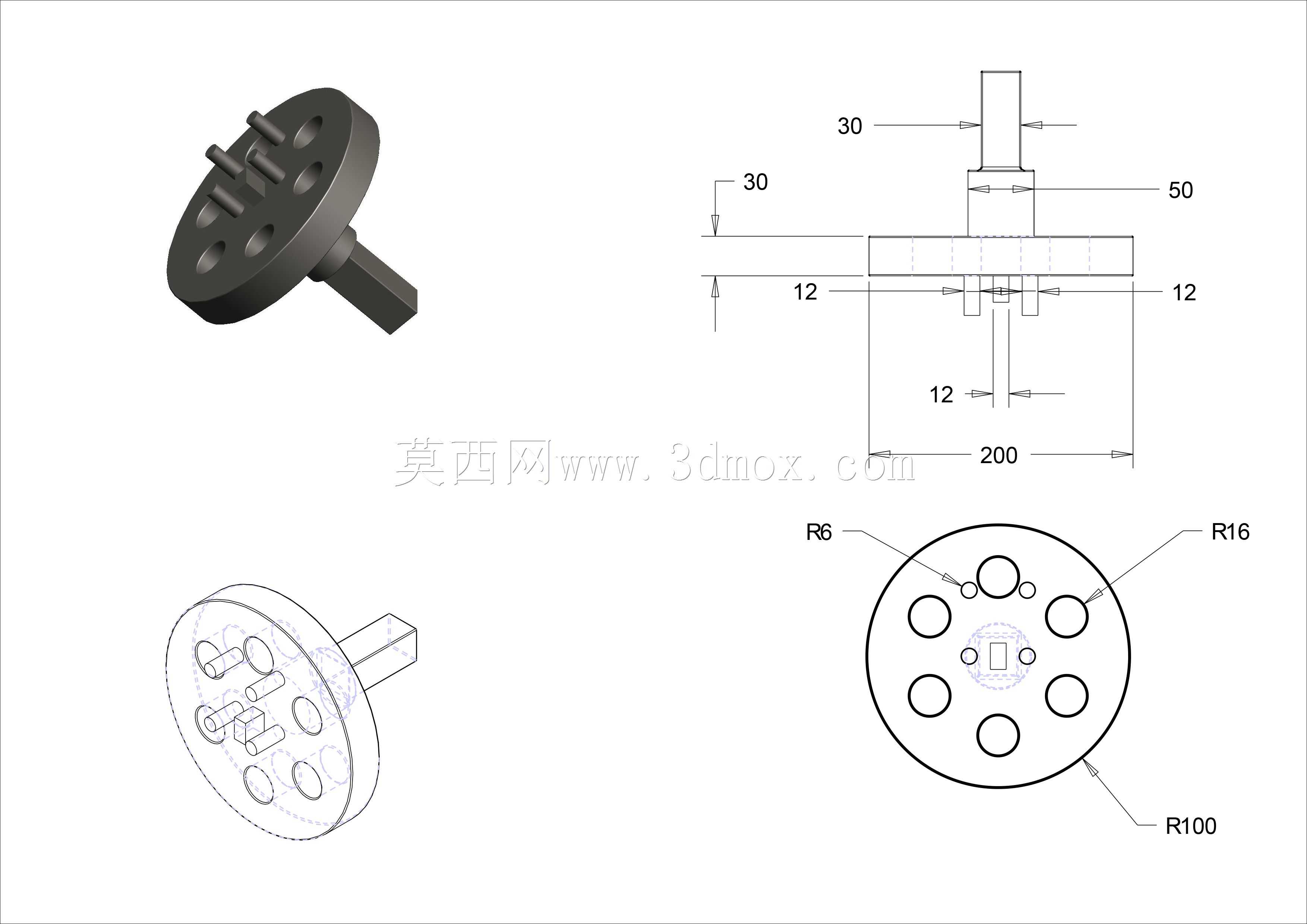

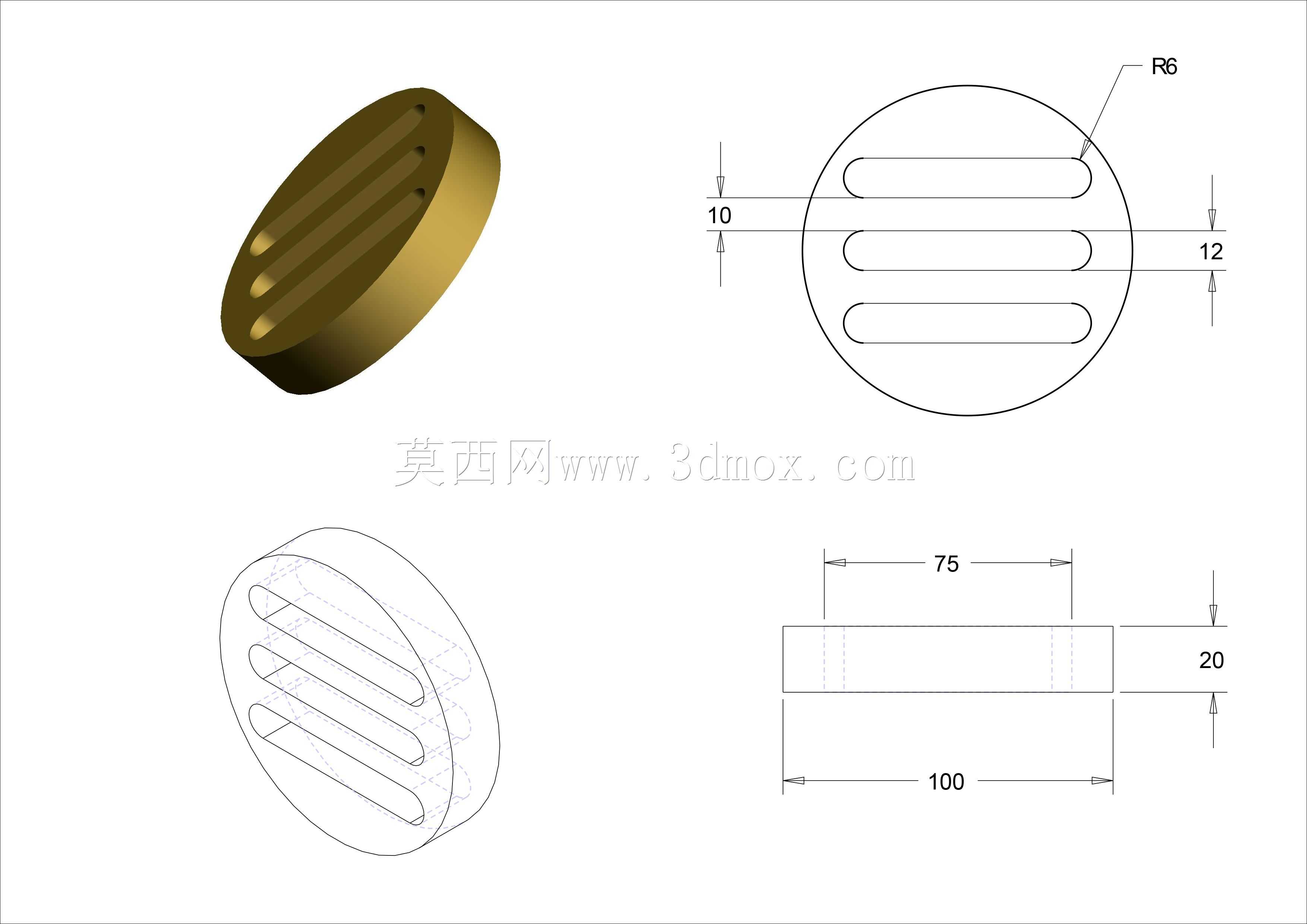

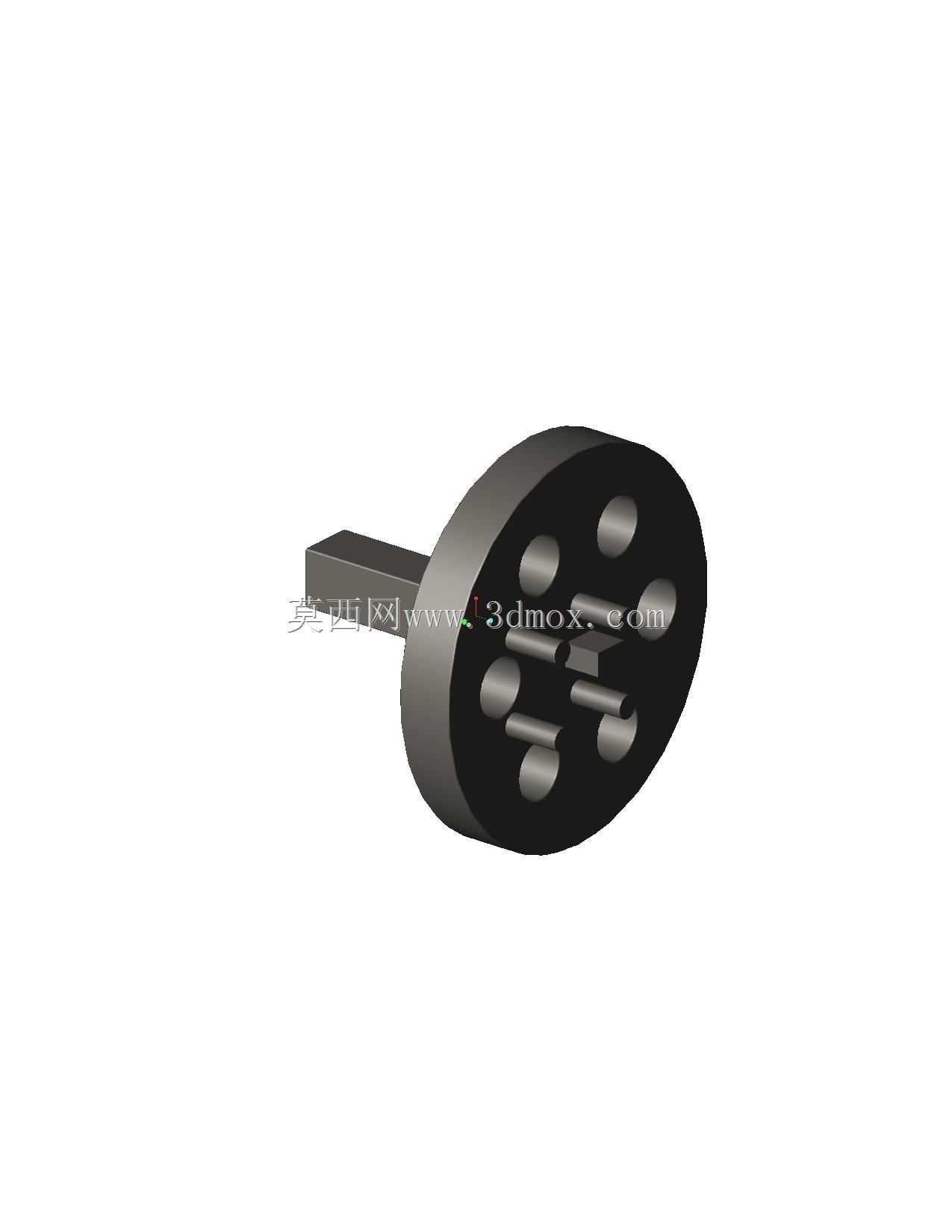

　　在工业流体控制的阀门执行端，经常会遇到双向输入动力需要转化为单向输出动作的工况，比如手动阀门操作时的正反手轮误操作防护、流体冲击带来的轴系反向窜动抑制，这类场景下就需要专门的旋向转换构件来实现动力的单向传递，本次设计的机构正是针对这类阀类配套需求开发的传动结构。从实际安装适配来看，该构件的圆盘主体外径为R100也就是200mm直径，主体厚度方向的安装尺寸为12mm，两侧伸出的轴段长度分别为30mm和50mm，输入侧采用方轴结构来适配手动操作手柄或者动力输入轴的连接，输出侧为光轴段可直接对接阀杆的连接孔位，圆盘端面上均布的6个R6规格的销孔，是用来和阀端的连接法兰做销钉定位，保证传动过程中不会出现周向打滑，同时圆盘端面的中心定位凸台可以和阀盖的定位槽配合，控制整体的安装同轴度，避免轴系偏磨带来的传动卡滞。设计过程中最先考虑的是旋向转换的可靠性，没有采用传统的棘轮棘爪结构，因为棘轮结构在阀类小空间安装场景下容易出现棘爪脱开、磨损快的问题，而是通过圆盘内部的偏心槽配合滚柱的结构，当输入轴向指定方向旋转时，滚柱在偏心槽内卡紧，带动输出轴同步转动，当输入轴反向旋转时，滚柱退入偏心槽的宽隙位置，输入轴空转不会带动输出轴反向动作，这样就能完全实现双向输入下的单向动力输出，避免阀门被误操作反向开启或者关闭，也能抵消流体压力波动带来的阀杆反向回转趋势。

　　从实际应用场景来看，这类结构可以直接配套在截止阀、节流阀这类需要防止反向回转的手动阀上，也可以用在带气动执行机构的阀组上，当气源压力波动出现执行器反向窜动时，该机构可以锁死输出轴，保持阀位的稳定，不会出现工艺管路里的流量、压力意外波动。结构设计上特意控制了整体的轴向尺寸，整个构件的总轴向长度控制在110mm以内，不会额外增加阀门执行端的安装空间，对于现有存量阀门的改造也能直接适配，不需要改动原有阀盖的安装尺寸，只需要把原来的阀杆连接套替换成该机构即可。

　　在细节设计上，圆盘上的销孔位置做了倒角处理，方便安装时销钉的导入，输入方轴的尺寸采用了通用的阀门手轮方轴标准规格，不需要额外加工转接套，输出轴和圆盘主体的连接位置做了R角过渡，避免应力集中带来的轴根断裂问题，毕竟阀门操作时有时候会出现较大的操作力矩，过渡圆角可以有效分散应力，提升构件的疲劳强度。实际测试过程中，该机构在正向传动时的传动效率可以达到95%以上，反向空转时的阻力极小，不会出现卡滞带转的情况，同时整体采用金属材质加工，表面做了发黑防锈处理，适合工业管路的潮湿、多尘工况，不需要额外的润滑维护，内部的滚柱和偏心槽之间预留了微小的储油间隙，填充润滑脂后可以实现长期免维护运行。

　　对于阀门选型的工程师来说，这类构件不需要额外调整阀门的整体设计参数，只需要在阀杆和操作端之间加入该机构，就能实现防反转的功能，相比在阀杆上额外加止逆棘轮的方案，整体结构更紧凑，安装更方便，成本也更低。在建模过程中，所有的尺寸公差都按照阀门配件的通用公差等级设定，销孔的位置度公差控制在0.1mm以内，保证和阀端法兰的安装互换性，轴段的同轴度公差控制在0.05mm以内，避免传动过程中出现别劲的情况，圆盘的端面平面度公差控制在0.03mm以内，保证和阀盖安装面的贴合度，不会出现渗漏的隐患。
