气动驱动机械夹持虎钳结构设计

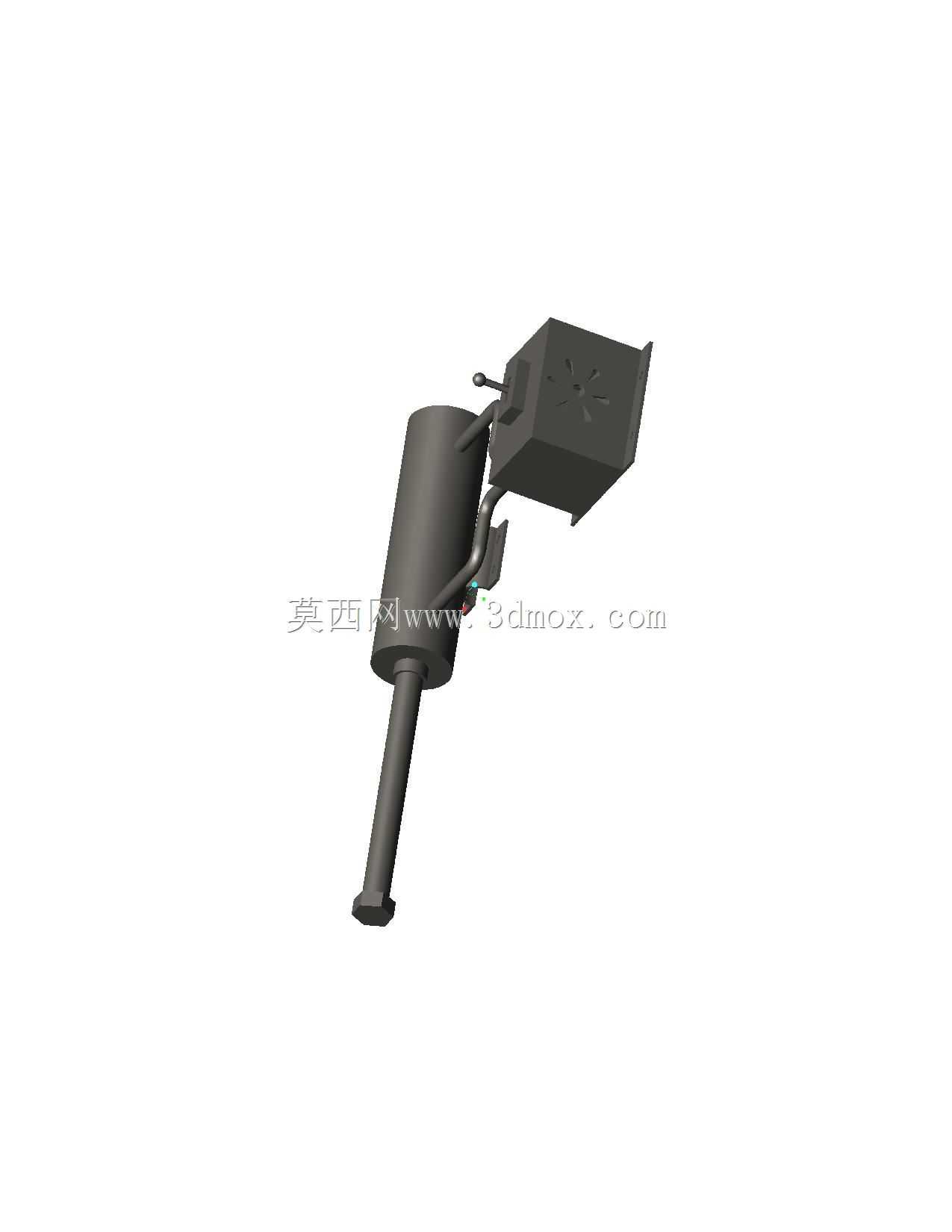

　　在机加工工位的工件装夹环节，气动机械虎钳的应用场景覆盖了普通铣床、小型加工中心、钻床以及自动化生产线的上下料装夹工位，相比传统手动螺旋虎钳，它不需要操作人员反复转动手柄施加夹紧力，能大幅降低单件装夹的辅助时间，尤其适配中小批量零件的连续加工场景，在批量铝件、钢件的平面铣削、钻孔、攻丝工序中，装夹效率的提升会直接反映到单班产能数据上。这款虎钳的核心功能是依靠气动动力源输出稳定推力，通过内部力传递结构将气缸的轴向推力转化为活动钳口的夹紧行程，相比液压虎钳它不需要配套复杂的液压站，车间现有压缩空气管网即可直接接入使用，维护成本更低，也不会出现液压油泄漏污染加工台面的问题，对洁净度有一定要求的精加工工位适配性更好。

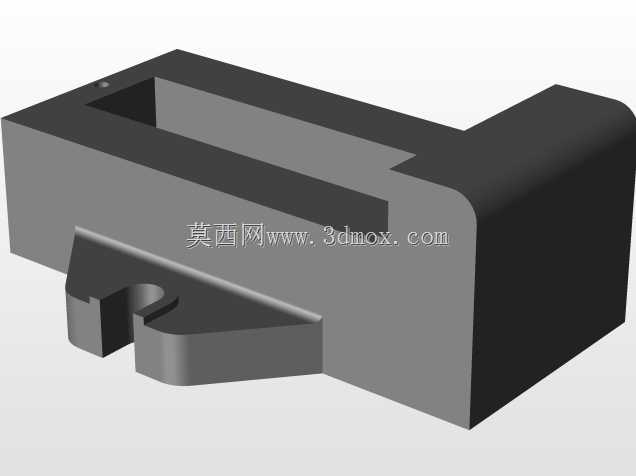

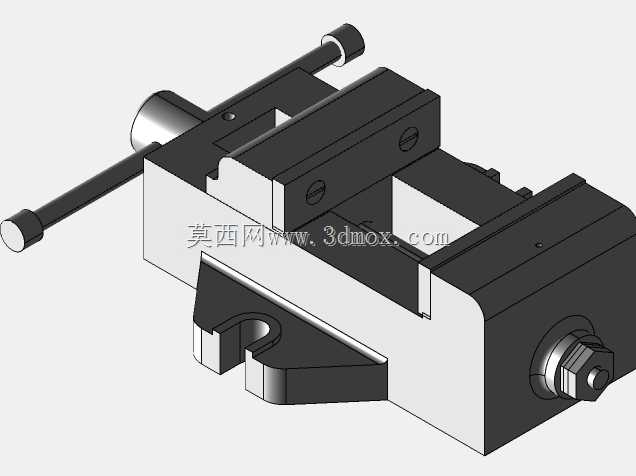

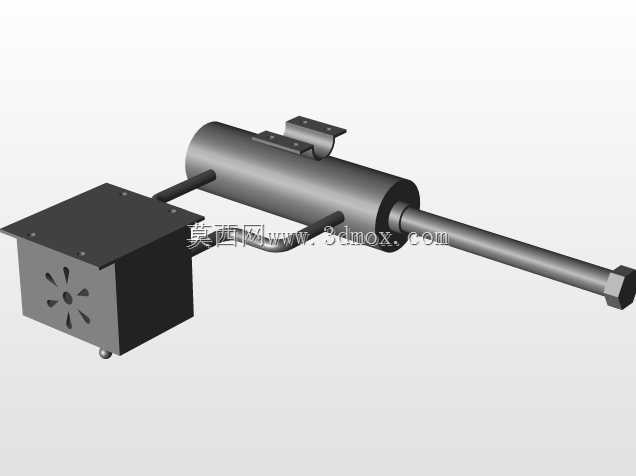

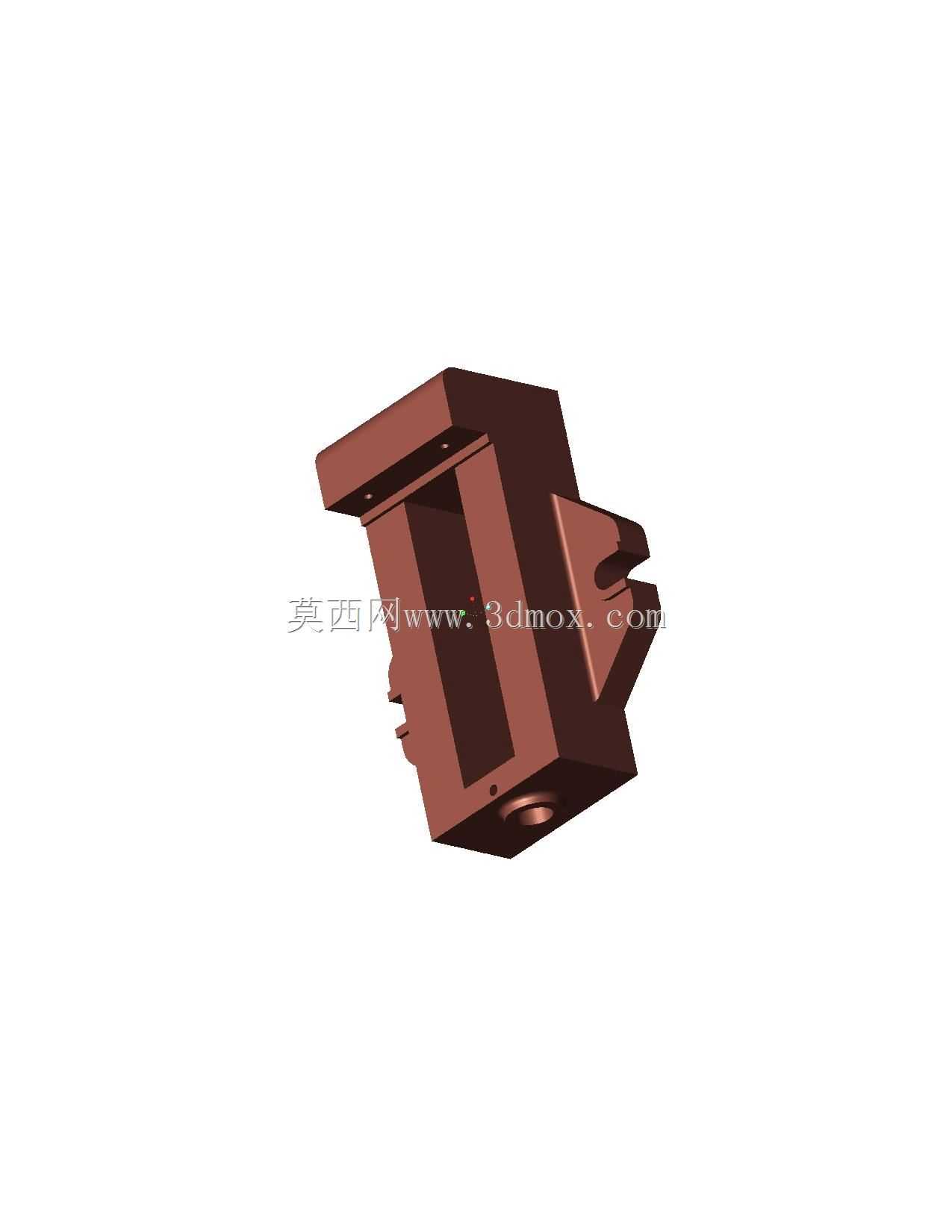

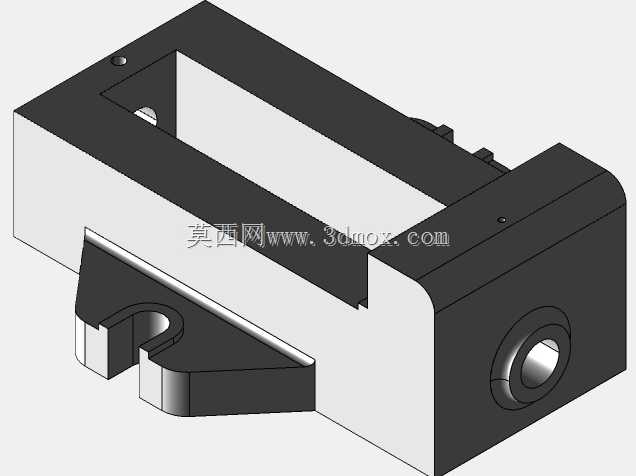

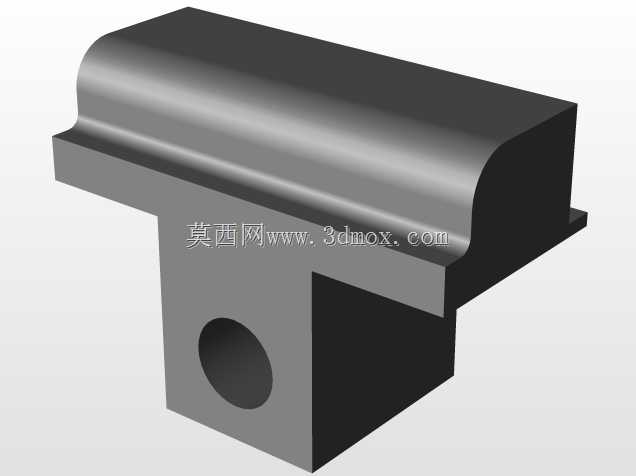

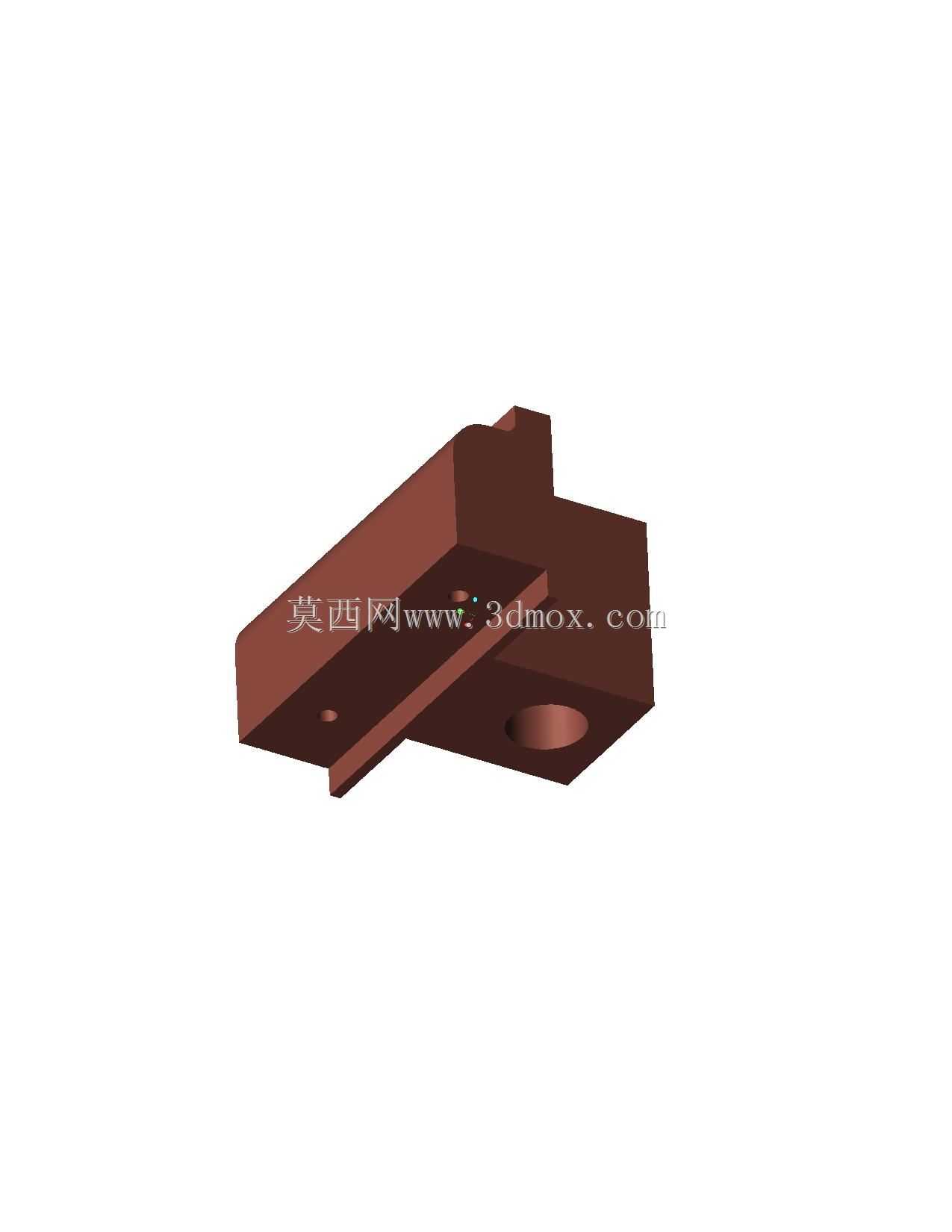

　　从设计思路来看，整体结构采用固定钳身搭配滑动活动钳口的经典布局，钳身主体采用箱型筋板结构，在保证整体刚性的前提下控制整体重量，避免钳身自重过大占用机床工作台的额定负载；气缸安装位集成在钳身尾部，不需要额外设计外置安装支架，压缩空气通过钳身内部预留的气路通道接入气缸腔体，减少外接气管的走线干涉，避免加工过程中切屑飞溅刮破气管。活动钳口与钳身的滑动配合采用燕尾槽导向结构，配合面做了耐磨处理，长期反复滑动也不会出现间隙过大导致的钳口歪斜问题，夹紧力的输出可以通过接入气源的压力调节来适配不同材质的工件，比如装夹铝件、铜件等软质金属时调低供气压力，避免夹伤工件表面，装夹钢件、铸铁件时调高压力保证夹紧可靠性，防止加工过程中工件移位打刀。

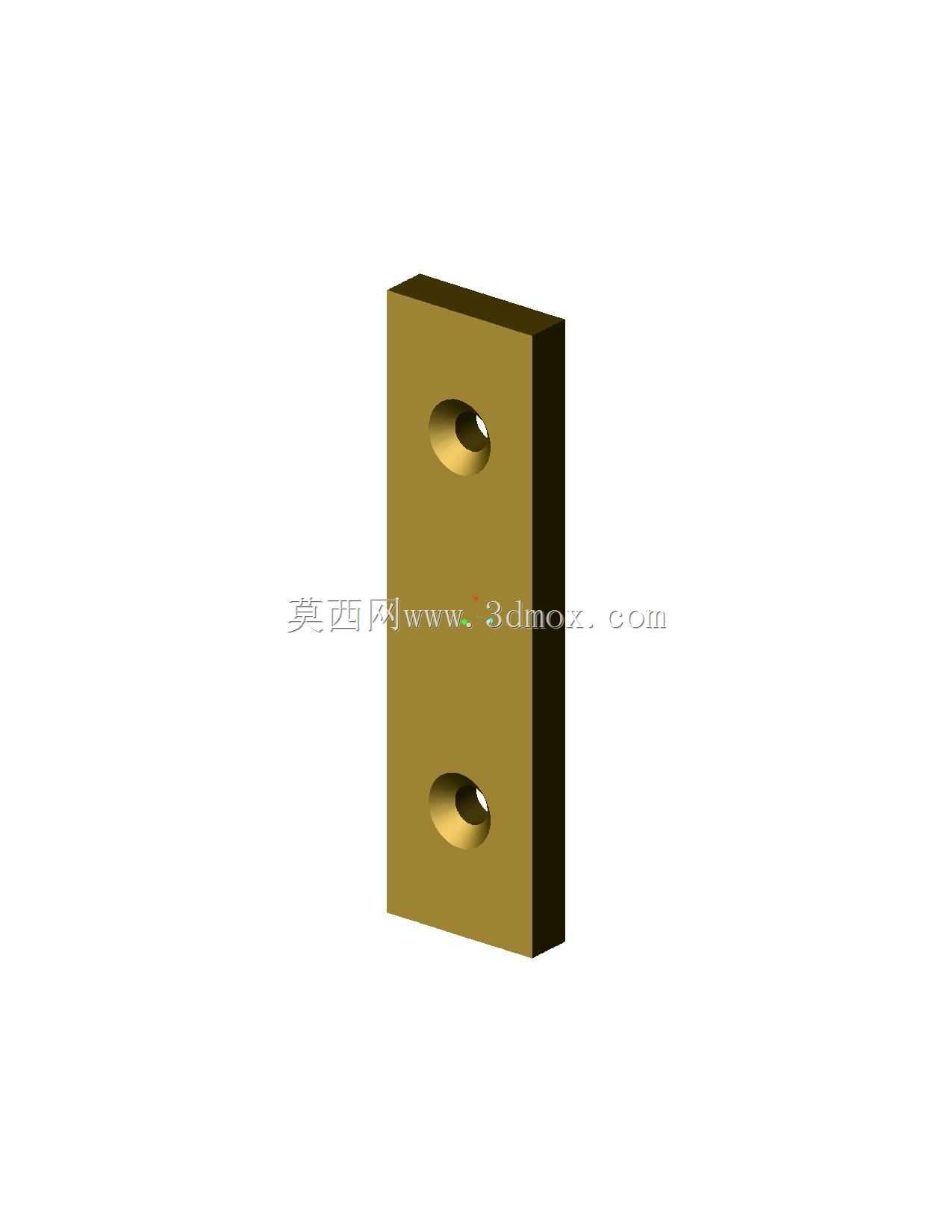

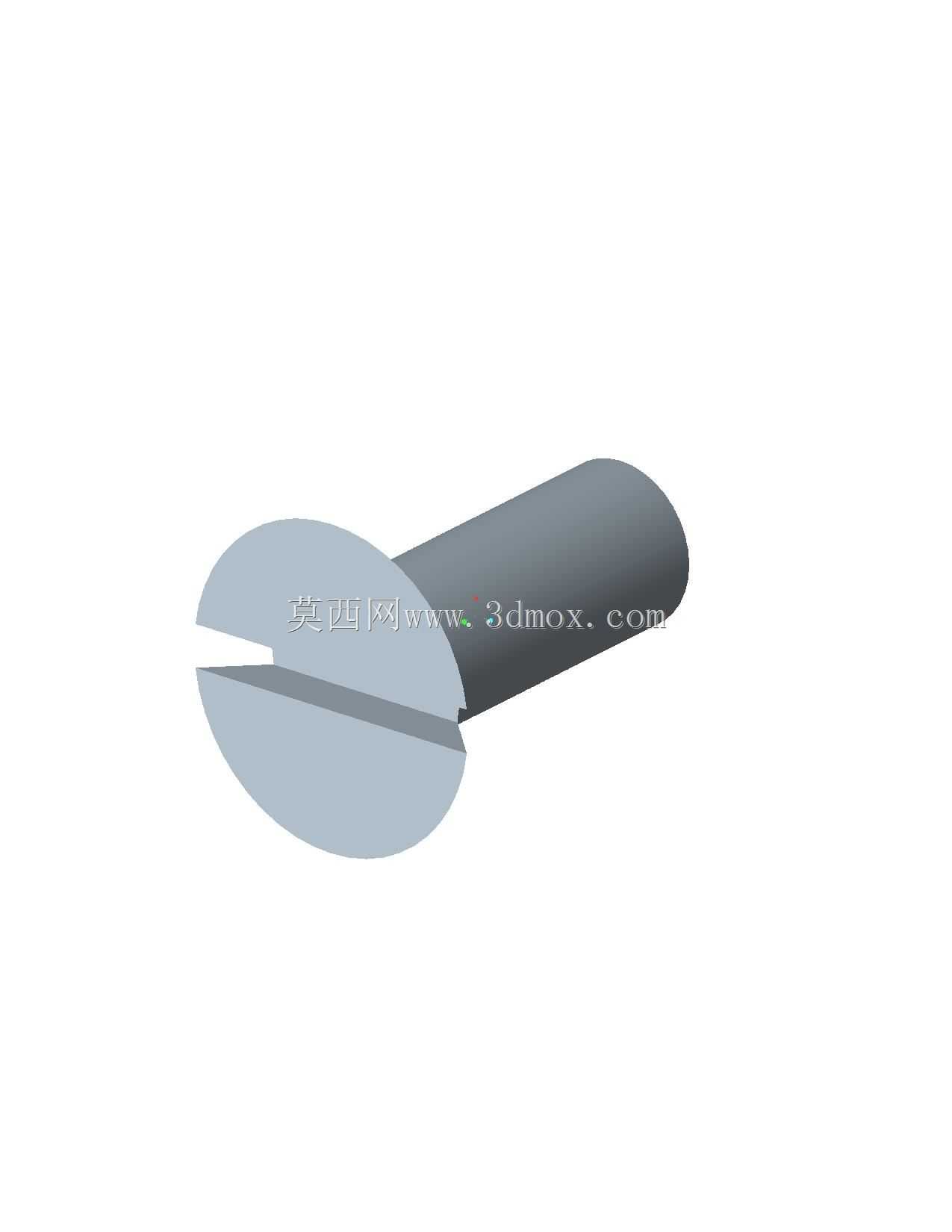

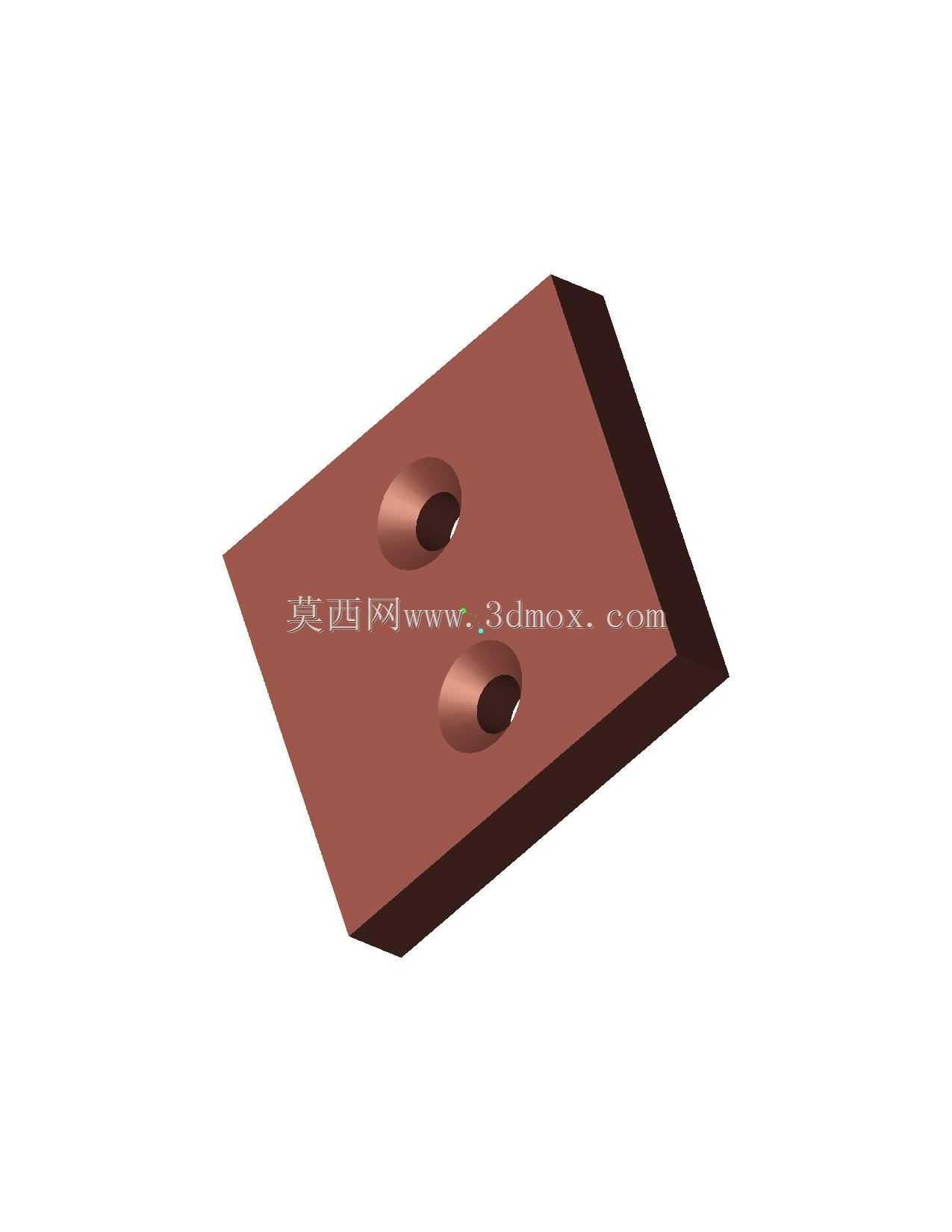

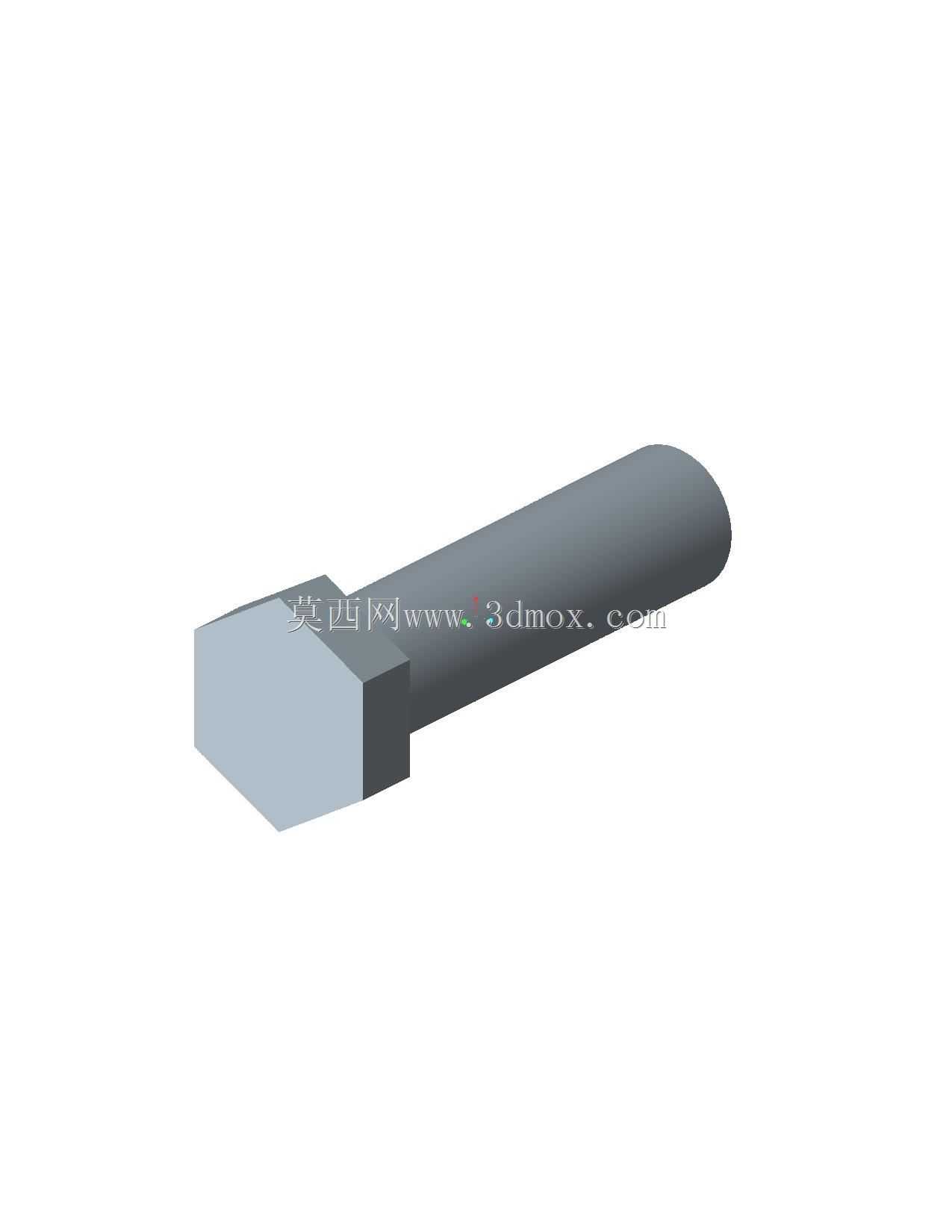

　　钳口板采用可更换设计，标配平钳口的基础上可以根据工件外形更换V型钳口、软质钳口等不同配件，适配圆棒、异形件等不同轮廓工件的装夹需求，钳口板通过沉头螺丝固定在钳身和活动钳体上，更换时不需要拆解整个虎钳结构，现场操作人员即可快速完成更换。从安装边界来看，底部采用标准机床T型槽安装键结构，安装键的间距适配常见铣床、加工中心工作台的T型槽间距，不需要额外制作过渡连接板即可直接固定在机床台面上，整体外形的宽度控制在常规机床工作台的装夹允许范围内，钳口打开的最大行程覆盖了常见中小尺寸零件的装夹尺寸范围，闭合状态下的整体高度不会超出机床主轴的最小加工高度区间，避免出现主轴下行到极限位置仍无法接触工件的问题。

　　在结构细节处理上，气路接口设置在钳身侧面靠下的位置，接入气管后不会高出钳身上平面，不会和机床加工路径产生干涉；滑动面预留了润滑脂注油孔，日常维护时可以直接注入润滑脂，不需要拆解滑动副即可完成保养；钳身底部设置了排屑缺口，加工产生的切屑可以顺着缺口滑落，不会堆积在滑动副缝隙里导致活动钳口卡滞。实际使用中，这款虎钳的夹紧动作响应速度快，触发夹紧开关后钳口可以在极短时间内走完行程完成夹紧，配合自动化生产线的机械手上下料动作，可以实现无人化装夹作业，不需要人工干预装夹力度，相比手动虎钳也能避免不同操作人员夹紧力不一致导致的工件变形问题，夹紧力的一致性更好，批量加工的零件尺寸稳定性更高。针对重切削场景，钳身内部设计了机械自锁结构，即使突然出现气源压力下降或者断气的情况，钳口也不会自动松开，避免工件飞出造成安全事故，自锁结构的解锁动作和钳口松开动作联动，不需要额外操作解锁手柄，操作逻辑和普通气动虎钳保持一致，不会增加操作人员的学习成本。
