微型立式单缸蒸汽动力装置结构设计

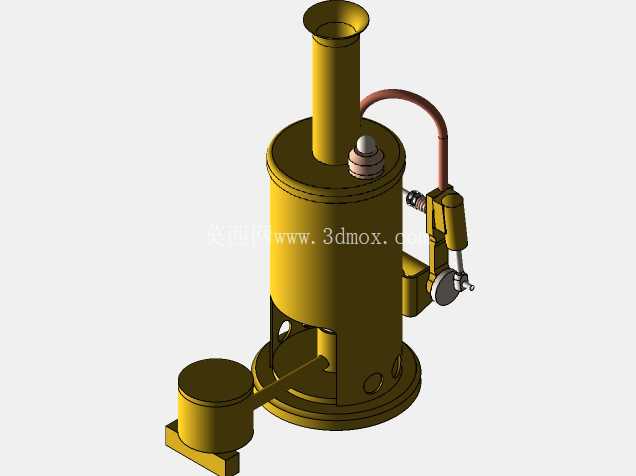

这款微型立式蒸汽动力装置，核心定位是小尺寸场景下的热能转机械能输出单元，缸径设定为1/8英寸、活塞行程为5/32英寸，整体采用立式同轴布局，将锅炉主体、蒸汽管路、配气机构、动力输出端整合在同一圆形安装底座上，底座预留的三个均布安装孔可直接固定在木质或金属安装基板上，整体外轮廓最大直径不超过60mm，竖向总高度含烟囱不超过120mm，侧向突出的储液罐与配气组件最大外伸距离不超过25mm，安装时仅需预留直径70mm、高度130mm的立方体空间即可完成布置，不会与周边其他微型机械组件产生干涉。

从实际应用场景来看，这类小尺寸蒸汽动力单元主要适配桌面级机械演示模型、复古工艺摆件动力源、青少年机械原理教学教具三类场景，不需要配套大尺寸锅炉与高压管路，仅需少量低燃点燃料对锅炉底部加热即可产生足够推动活塞往复运动的蒸汽，输出的往复动力可通过侧方的曲柄飞轮结构转换为旋转动力，直接驱动微型发电机、小型水泵、迷你传送带等附属演示组件，完整还原工业革命时期大型蒸汽动力设备的工作逻辑，又不会产生高压蒸汽带来的安全风险，适合在室内桌面环境下长时间运行演示。

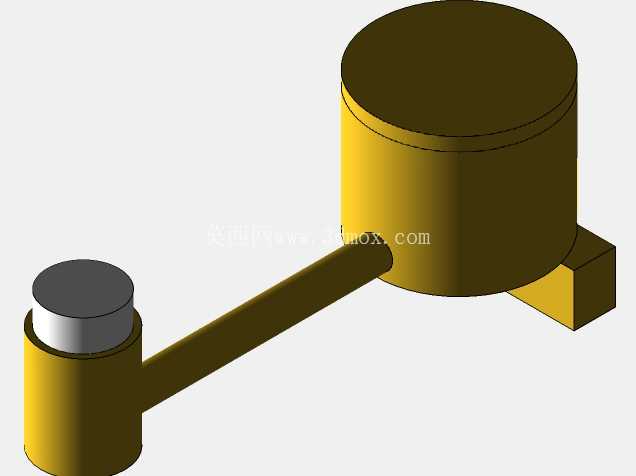

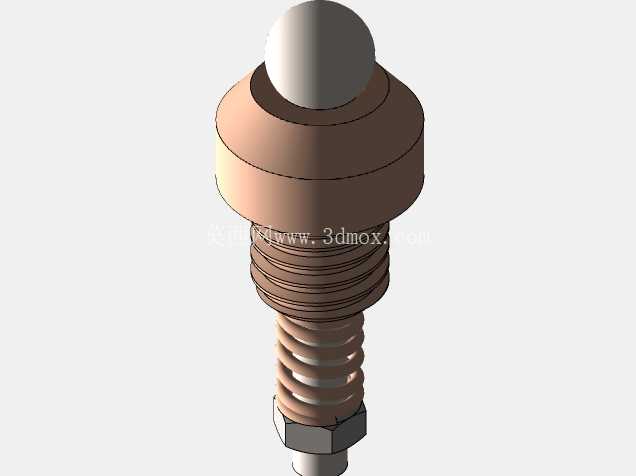

设计思路上完全遵循经典立式单缸蒸汽机的工作逻辑，没有为了缩小尺寸过度简化核心配气结构：顶部直立的烟囱既承担锅炉燃烧后的废气导出功能，也作为竖向结构加强件提升整体装置的抗形变能力；侧方连接锅炉与气缸的弯曲铜质管路，特意预留了一定的弯曲余量，避免锅炉加热时的热胀冷缩应力直接拉扯管路焊接点，造成蒸汽泄漏；锅炉顶部设置的泄压阀结构，可在内部蒸汽压力超过安全阈值时自动排汽，不会因为持续加热导致锅炉壳体变形；与锅炉通过短连杆连接的侧向小型储液罐，承担冷凝水回收与补充锅炉液位的作用，不需要频繁打开锅炉注水口就能维持短时间运行的水量需求。

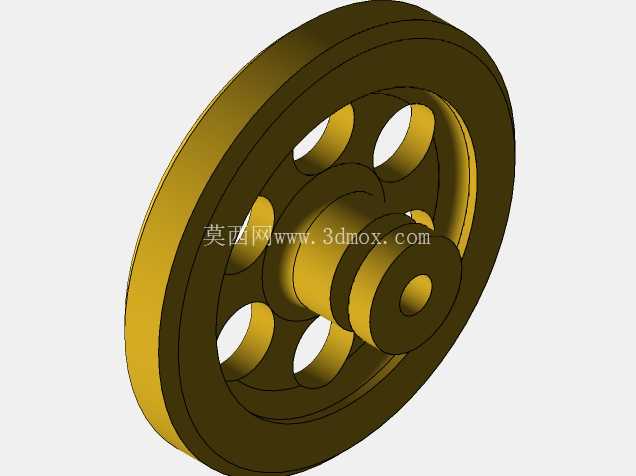

结构细节处理上，锅炉主体采用等直径圆筒结构，底部开设三个弧形通风口，既可以为底部燃料燃烧提供足够的空气流通通道，也能减轻整体装置的自重，同时让底部加热区域的热量分布更均匀，避免局部过热导致壳体快速氧化；配气机构与气缸整合为一个独立组件固定在锅炉侧方，通过偏心轮与曲轴连接，精准控制进汽与排汽的时序，保证活塞运行到上下止点时配气动作同步切换，减少蒸汽无功损耗；曲轴末端安装的圆形飞轮采用偏心配重设计，可储存活塞做功行程的动能，带动活塞顺利越过上下止点完成整个循环，让动力输出更平稳，不会出现卡顿或反转的情况。

安装边界方面，底座底部为平整平面，不需要额外制作适配安装座，直接通过三个M2规格的螺丝即可完成固定；蒸汽管路的所有连接点都采用锥面密封结构，不需要额外添加密封垫片就能保证低压蒸汽下的密封性能，后期拆装维护时仅需拧紧管路接头即可；侧向的动力输出轴直径为2mm，伸出长度为8mm，可直接配套标准的微型同步带轮或齿轮，不需要额外加工转接轴，能快速对接各类微型传动组件；锅炉顶部的注水口采用螺纹密封盖，加注蒸馏水时不需要拆解其他结构，日常维护操作十分简便。

从功能特性来看，这款装置在持续稳定加热的情况下，可输出转速在200-500rpm范围内的旋转动力，扭矩足够驱动总重量不超过200g的附属演示机构，运行时的振动幅度极小，固定在基板上不会出现明显位移；所有运动部件都暴露在可视范围内，教学演示时可以清晰观察到配气阀动作、活塞往复、曲轴旋转的整个动力传递过程，能帮助学习者直观理解外燃机的能量转换逻辑，相比内燃机模型没有燃油爆燃的安全隐患，也不需要配套复杂的点火与供油系统，使用门槛更低。
