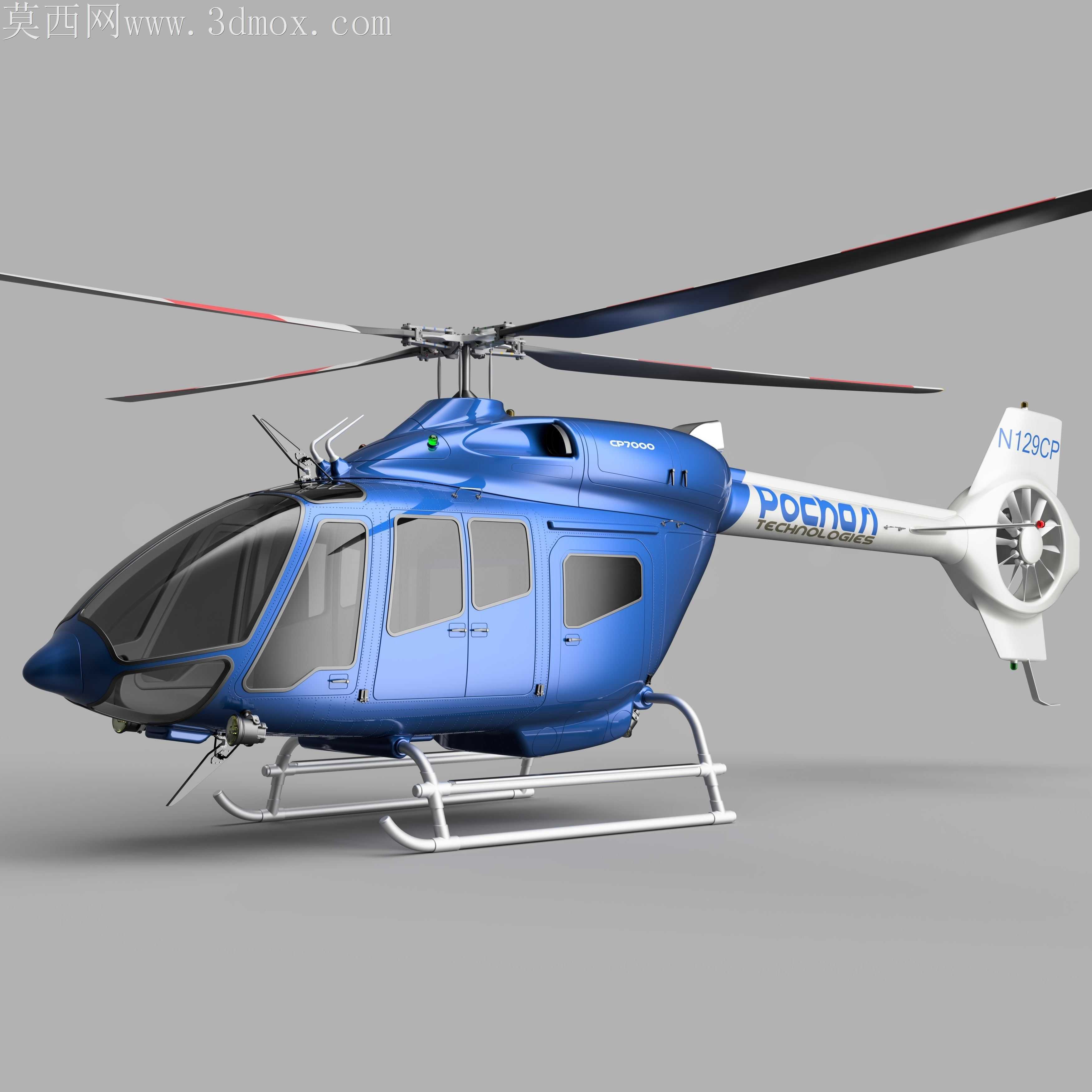

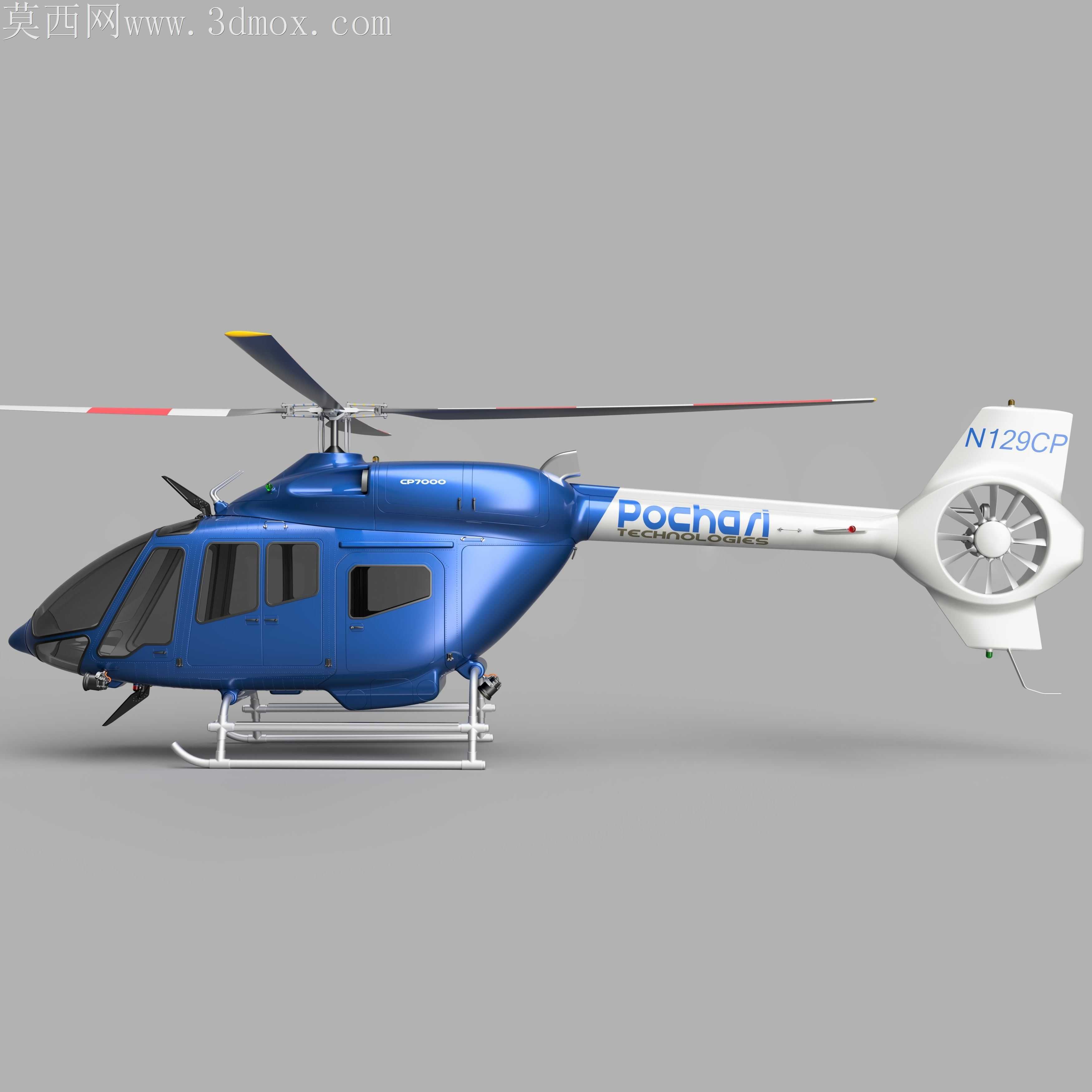

轻型民用直升机外观结构三维数模

涵道尾桨与机身尾部的衔接曲面是加工适配环节最容易出现偏差的位置，常规自由曲面建模容易出现尾部整流罩与涵道外圈的曲率断层，实际复材铺层时会产生纤维褶皱，直接影响尾部结构的气动效率与疲劳强度。建模时将尾梁末端的曲面边界与涵道外圈做G2连续约束，每一段曲面的控制点排布顺着尾梁的受力走向调整，避免出现曲率突变的硬棱，复材热压成型时不会因为曲面曲率变化过快导致树脂堆积不均。滑橇起落架与机身底部的连接座位置，没有采用简单的布尔合并处理，而是预留了0.3mm的装配公差带，连接座的安装面做了轻微的沉台设计，实际装配时滑橇支架的连接衬套可以完全嵌入沉台，不会出现安装面贴合不严导致的飞行振动异响。机身侧面的舷窗曲面没有单独拆分做厚，而是顺着机身蒙皮的整体曲率做等距偏移，舷窗边缘的圆角半径控制在8mm，既符合民用航空器舷窗的应力分散要求，也能让亚克力舷窗在热弯加工时一次成型，不需要二次修磨边缘。主旋翼桨毂的整流罩曲面做了分块处理，每一块分件的分型线都顺着维护口盖的开启方向设置，实际生产时整流罩可以单独拆卸维护桨毂部件，不需要拆解整个机头整流段。机头风挡的曲面做了轻微的后倾角度调整，曲面的光学畸变率控制在航空标准允许范围内，风挡与机头蒙皮的衔接处做了隐藏式的止口设计，雨水不会顺着接缝渗入航电舱。尾桨的涵道内部叶片做了等厚处理，叶片根部与涵道内壁的过渡圆角统一为5mm，数控加工涵道内壁时可以用球头刀一次走刀完成，不需要换刀清根，能大幅缩短铝合金涵道的加工周期。机身表面的检修口盖轮廓都做了倒圆角处理，口盖与蒙皮的间隙控制在0.2mm，既满足装配公差要求，也能降低飞行时的缝隙阻力。机身底部的天线安装座做了流线型整流，安装座与机身蒙皮的融合曲面没有凸起的安装棱边，不会在低空飞行时产生额外的气动噪声。
