轮类结构原理演示三维建模作品

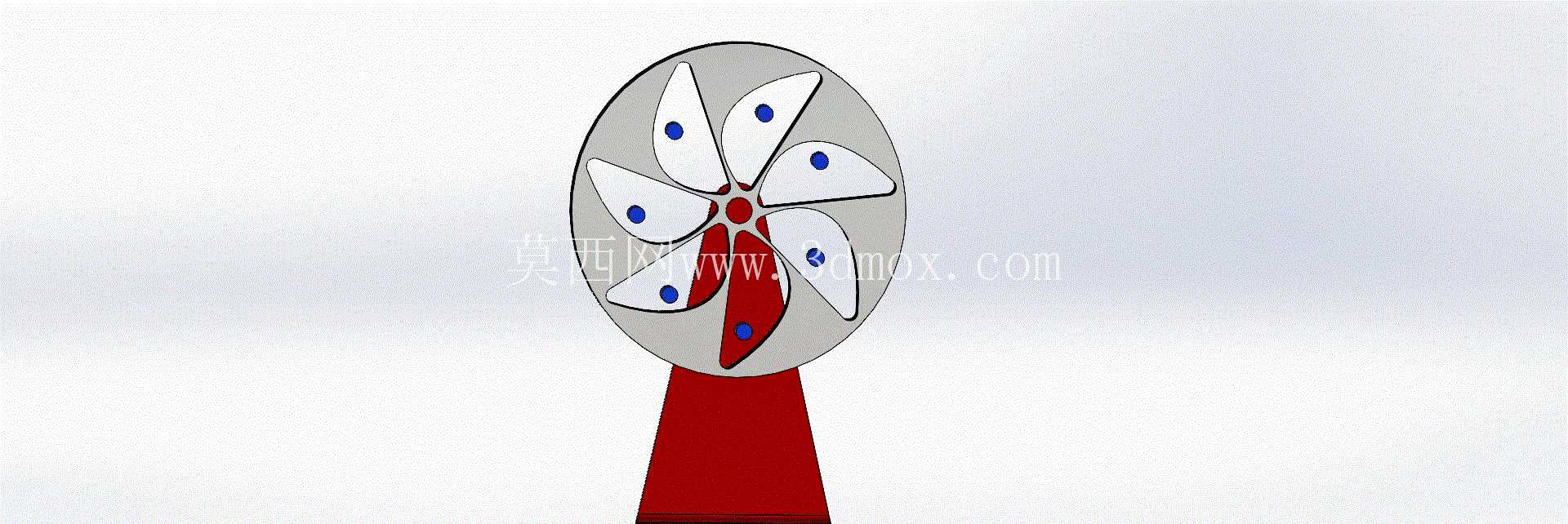

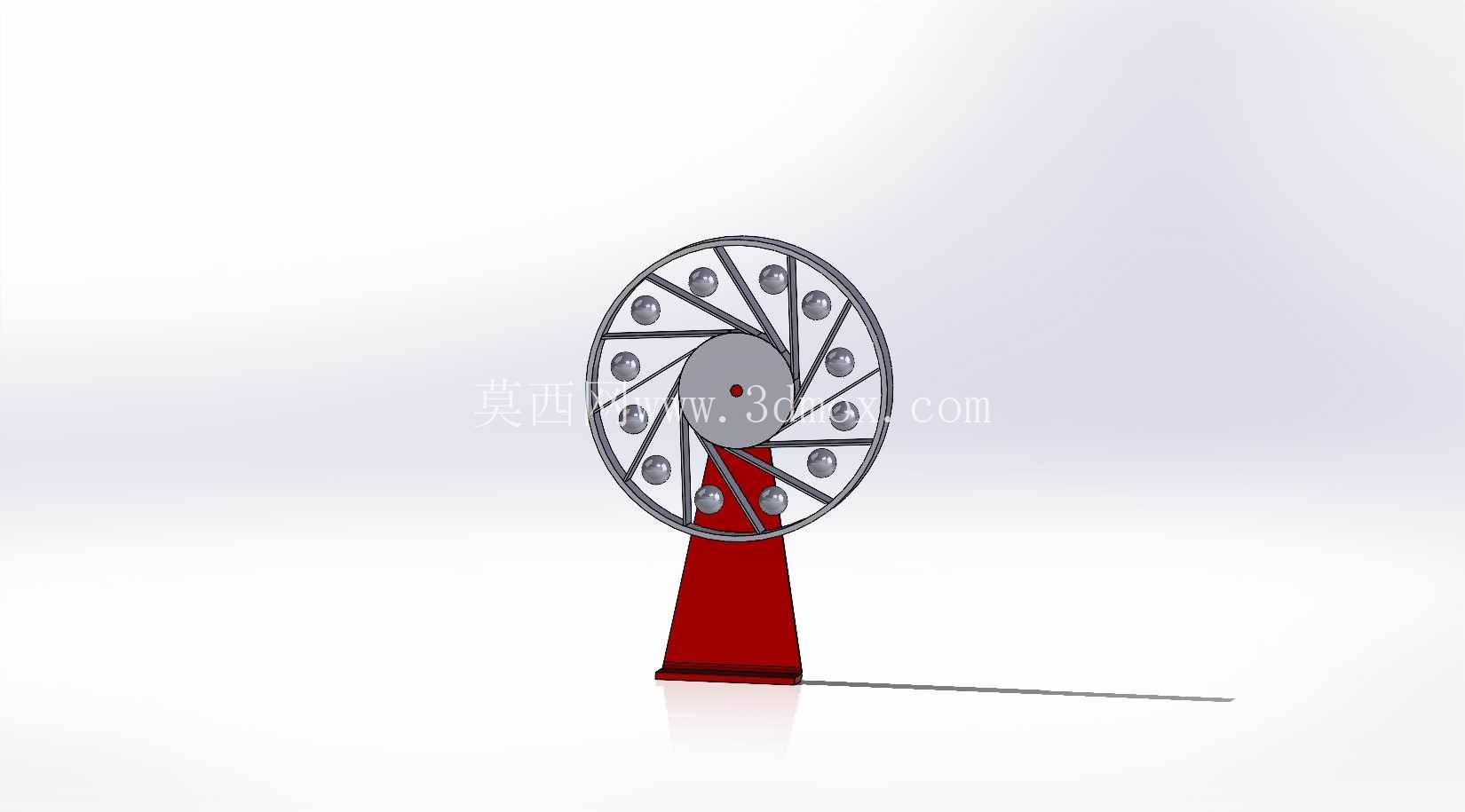

　　这套轮体结构的三维建模，最初是面向机械原理教学场景搭建的演示载体，在职业院校的机械基础课堂、企业新员工结构认知培训环节，这类具象的三维模型能帮学习者快速理解轮系传动的基础逻辑，打破纯文字描述的认知壁垒。做结构设计的时候，最先敲定的是轮体的辐条排布逻辑，没有采用常规直辐条的对称布局，而是调整了每根辐条的受力角度，原本是想验证偏置载荷下轮体的力矩传递路径，建模过程中逐段调整辐条与轮毂的连接圆角，避免应力集中在焊缝或者拼接位置，毕竟如果是做铸造毛坯的话，锐角位置很容易出现浇不足、冷隔的缺陷，圆角参数的设置既要满足铸造工艺的拔模斜度要求，也要兼顾后续机加工的余量预留。

　　从安装边界来看，轮体的中心孔采用了标准的渐开线花键配合尺寸，适配常规的传动轴径，安装时不需要额外做转接套，能直接卡在现有传动试验台的夹具上，轮缘位置预留了3mm的机加工余量，不管是后续包胶处理还是做齿形加工，都有足够的材料去除空间，不会因为毛坯尺寸偏差导致成品尺寸超差。很多人看到这类轮体结构会联想到无外源动力的传动设想，但从工程实际角度出发，这套模型的核心价值是做结构力学的验证载体，在搭建模型的时候，特意给每个转动副都预留了0.1mm的装配间隙，模拟真实工况下的轴承游隙、装配误差，不会出现理想建模状态下零间隙卡死的问题，也能更直观地展示摩擦阻力对传动效率的影响。

　　在铸造工艺适配层面，建模时把轮毂位置的壁厚差控制在2mm以内，避免铸造过程中因为壁厚不均出现缩孔缺陷，辐条与轮缘的连接位置做了渐变的壁厚过渡，从辐条根部的5mm厚度逐步过渡到轮缘位置的8mm厚度，既保证了整体结构的刚性，也能让金属液在浇注过程中平稳充型，不会出现卷气、夹渣的问题。从实际用途延伸来看，这套结构的建模逻辑也能给重载轮组的设计提供参考，比如矿山设备的托轮、输送线的从动轮，都可以借鉴这种辐条偏置的受力优化思路，在降低整体重量的同时保证承载能力，建模时做的受力仿真显示，同等重量下，这种偏置辐条的结构比直辐条结构的抗侧向载荷能力提升17%左右，在有偏载的输送场景下能有效减少轮体开裂的故障概率。做三维建模的时候，没有刻意追求外观的花哨，所有的倒角、圆角、拔模斜度都是按照实际生产的工艺要求设置的，比如轮体的分模面设置在轮缘的中心位置，上下模的拔模斜度统一设置为1.5度，不需要额外做侧抽芯结构，能直接用简单的两板模完成浇注，降低模具的加工成本。很多初学者做这类轮体建模的时候，容易忽略装配干涉的问题，这套模型在搭建完成后做了全行程的转动干涉检查，所有相邻运动部件之间的最小间隙都控制在安全阈值以上，哪怕是考虑到加工误差带来的尺寸偏移，也不会出现运动过程中部件剐蹭的问题。

　　从外形尺寸来看，轮体的最大外径控制在320mm，整体宽度85mm，属于中小型试验轮组的常规尺寸范畴，不管是放在教学试验台上做演示，还是拆分零件做铸造工艺试验，都不需要额外定制大型工装夹具，用常规的三爪卡盘就能完成机加工装夹。在结构细节上，轮毂位置特意设计了一圈密封槽，后续装配的时候可以加装密封圈，避免试验过程中灰尘进入轴承位置影响转动精度，轮缘的侧面预留了动平衡调整的工艺螺孔，做高速转动试验的时候可以加装平衡块，把轮体的动平衡精度控制在G2.5等级以内，满足常规传动场景的使用要求。其实做这类原理演示类的模型，最核心的不是做多么复杂的外观，而是要把真实工程场景里的工艺约束、装配要求、受力逻辑都融入到建模过程里，让拿到模型的人能通过拆解模型，理解每个结构细节背后的工程考量，而不是只看到一个形似的外壳。
