撬装式燃气轮机发电厂房结构三维设计

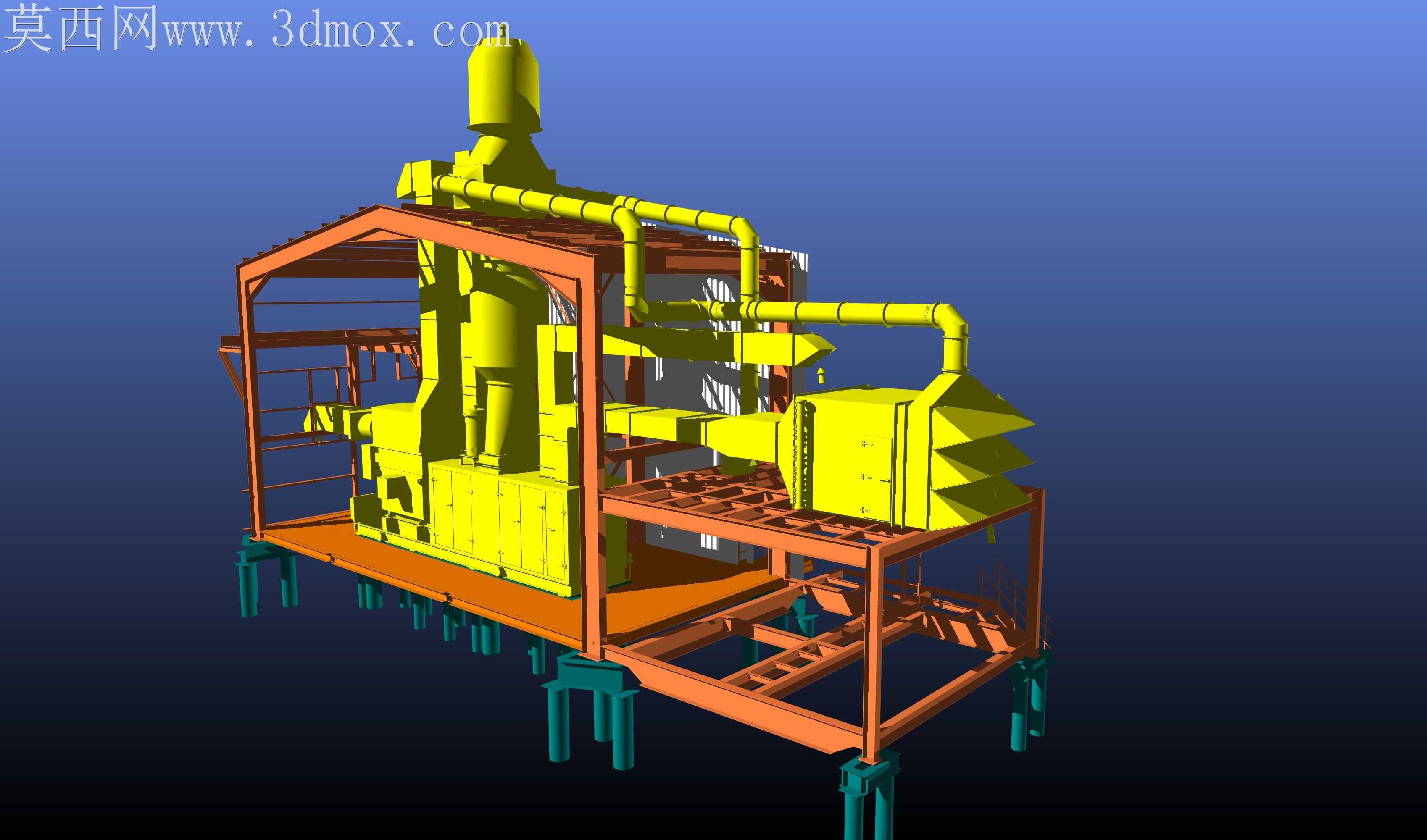

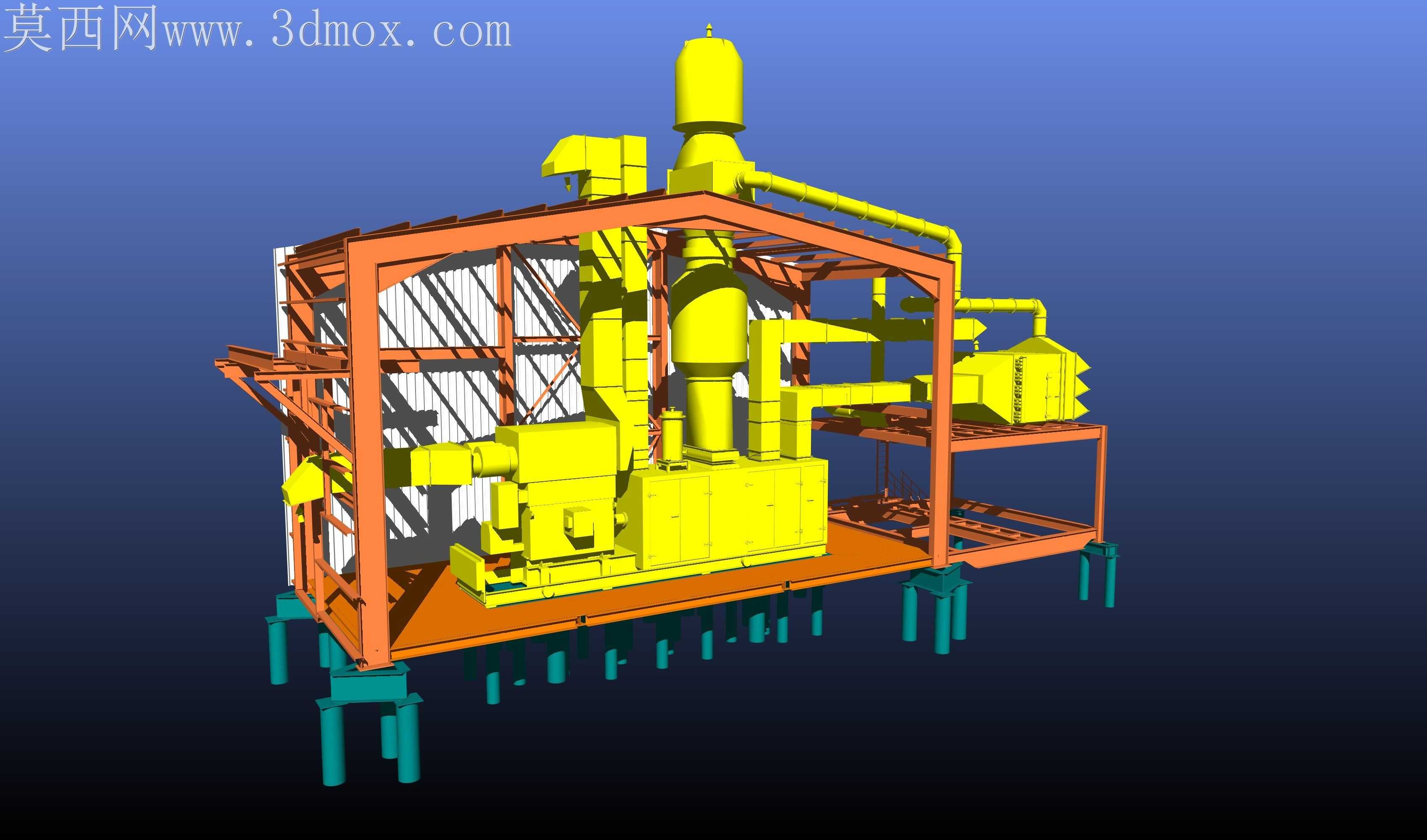

本作品为撬装集成式燃气轮机发电厂房的三维设计成果，建模过程中遵循工业动力站撬装化设计的核心逻辑，首先完成整体承载框架的结构搭建：底部采用多组等高支腿作为整撬的承重支撑，支腿顶部衔接橙色钢制框架平台，框架采用型钢拼接的桁架式结构，既保证整体承载强度，又预留出设备安装、管线排布的充足空间，框架侧面设置斜向加强筋，规避运输、吊装过程中的结构形变问题。核心设备部分按照燃气轮机发电机组的实际布局完成建模，将燃气轮机本体、进气过滤单元、排气烟道、发电模块等核心部件整合在撬装平台上，主体设备采用醒目的黄色材质区分，还原工业现场动力设备的标准涂装特征，设备外部的检修门、连接法兰、仪表接口等细节均做了精细化还原，保证结构辨识度。管线系统建模按照介质流向完成排布，大直径排气管道从燃气轮机排气口延伸至排气处理单元，管道转角处采用圆弧过渡结构，配套设置管道支吊架固定在框架上，进气管道连接过滤装置与主机进气口，所有管线的连接位置均做了法兰对接结构的还原，符合工业管道设计的规范要求。渲染阶段采用深蓝色渐变背景突出主体结构，不同部件赋予差异化材质：钢制框架采用哑光橘色金属漆材质，还原工业钢结构的涂装质感；底部支腿采用青绿色防腐涂层材质，匹配户外工业支腿的防腐涂装特征；主体设备采用亮黄色哑光工业漆材质，管道部分采用同色系稍深的黄色材质区分，金属部件添加轻微的环境反射效果，提升整体真实感。设计思路上采用模块化撬装的集成理念，将原本需要现场散件安装的发电厂房所有部件整合为单个可整体吊装运输的撬体，大幅缩减现场安装的施工周期，模型仅展示核心功能段的结构布局，用于快速呈现撬装式燃气轮机电站的整体布置逻辑，清晰展现设备、框架、管线、支撑之间的位置关系与装配逻辑，可用于方案汇报、初步布局演示等场景，帮助观看者快速理解撬装燃气电站的结构组成与集成方式。
