大疆M300机载微型气象传感器安装支架

　　在低空航测、电力巡检、应急测绘等无人机作业场景中，机载气象数据采集的需求正在持续提升，尤其是针对作业空域的实时风速、风向、温湿度等微气象参数获取，能够直接为航线规划、飞行安全判断、作业数据校准提供核心依据。LI-550P Trisonica微型风与天气传感器因体积小、重量轻、参数采集维度全的特点，成为多旋翼无人机搭载气象采集模块的主流选型，但该传感器原生无适配大疆Matrice 300 RTK飞行平台的安装结构，直接采用通用扎带、简易连接板固定时，极易出现安装位置偏移、飞行振动导致的采集数据漂移、甚至结构松脱影响飞行安全的问题，这套专用安装支架正是为解决该适配痛点开发的结构件。

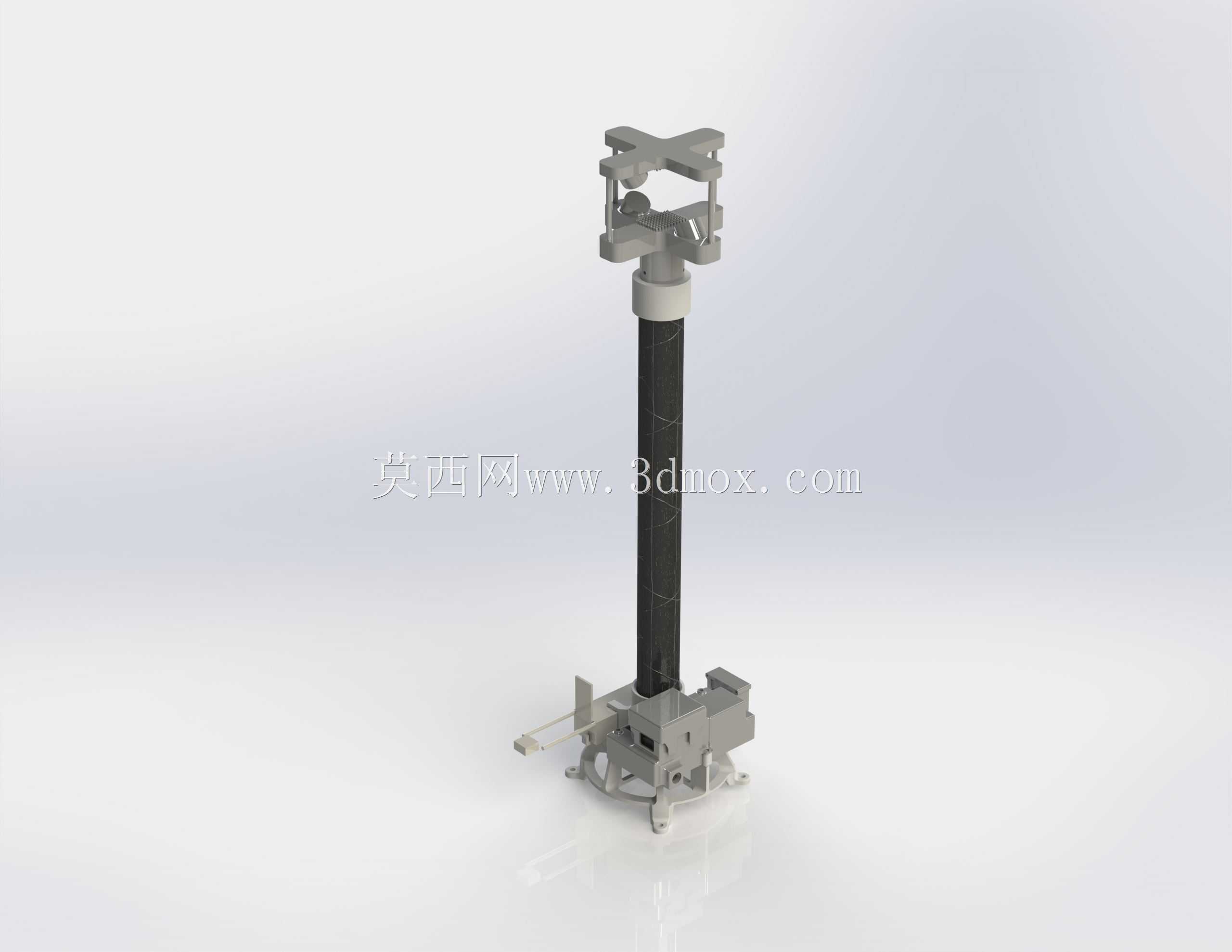

　　从结构设计逻辑来看，整个支架采用上下分段式布局，下段为机身对接基座，上段为传感器夹持机构，中间通过碳纤维支撑杆连接，最大化降低整体结构重量的同时，保证足够的结构刚度。下段基座完全匹配M300 RTK机身上部的预留安装孔位，采用快拆式卡接加定位销的组合固定方式，不需要对无人机机身做任何打孔、改装，安装时对准机身安装位卡入后拧紧紧固螺钉即可完成固定，基座上预留的走线槽可将传感器的供电、通讯线缆沿支撑杆内部引至机身接口，避免线缆外露在飞行过程中产生风阻、或是被旋翼气流扰动出现晃动。中间的碳纤维支撑杆长度经过反复校核，既保证上部传感器完全处于旋翼气流的影响范围之外，避免旋翼下洗流干扰风参数的采集精度，又不会因为支架过高导致整机重心上移，影响飞行姿态的稳定性，杆体两端与基座、上部夹持机构的连接位均设置了金属嵌件，避免3D打印结构反复拆装出现螺纹滑牙、连接松动的问题。

　　上部的传感器夹持机构采用环抱式定位结构，完全匹配LI-550P传感器的外形轮廓，夹持接触面设置了微形变缓冲槽，既能保证传感器安装后无径向、轴向窜动，又不会因为夹持力过大损坏传感器外壳。整个支架的安装边界经过严格校核，安装完成后支架整体不超出无人机机身的最大外轮廓，不会干扰无人机原有避障系统的探测范围，也不会影响无人机折叠收纳，作业转场时不需要拆卸支架即可直接放入设备箱。

　　考虑到很多一线作业单位会采用3D打印方式自行加工该支架，结构设计时特意做了打印工艺适配：所有结构均无大角度悬空面，不需要额外添加大量支撑即可完成FDM工艺打印，所有连接位的壁厚均设置为3mm以上，打印时要求采用实心填充，避免打印件内部存在孔隙导致结构刚度不足，在无人机高频振动、机动飞行的受力状态下出现共振问题——如果填充率不足，支架在飞行过程中会产生高频微幅振动，不仅会导致传感器采集的风数据出现规律性噪声偏差，长期使用还可能出现结构疲劳断裂。整个支架的受力路径经过优化，无人机飞行过程中产生的气动载荷、传感器自重载荷均沿支撑杆轴向传递至机身安装点，无额外的偏载力矩，在M300 RTK最大飞行速度、最大机动倾角的工况下，支架顶端的形变量控制在0.2mm以内，完全满足传感器的安装精度要求。

　　在实际作业场景中，这套支架除了搭载气象传感器之外，上部夹持位也可通过更换适配垫块，搭载同尺寸规格的其他小型机载载荷，比如小型气体检测模块、空中喊话器、补光模块等，基座的通用安装位也可适配M300系列其他型号的飞行平台，具备一定的通用拓展能力。结构设计时充分考虑了户外作业的环境适应性，所有棱角位置均做了圆角过渡，避免安装、搬运过程中划伤操作人员或是设备线缆，外露的连接螺钉均采用不锈钢材质，避免雨天作业、高湿环境下出现锈蚀影响拆装。
